Введение к работе

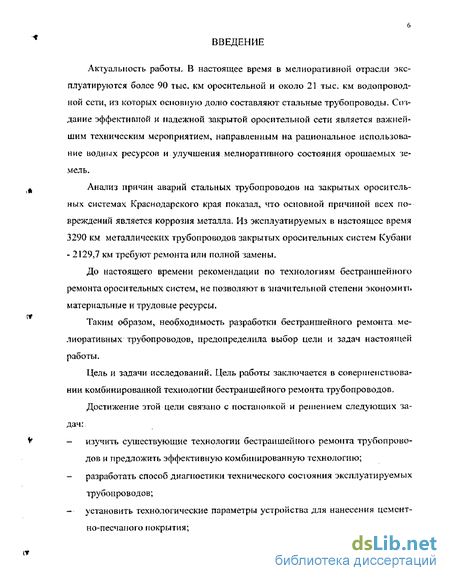

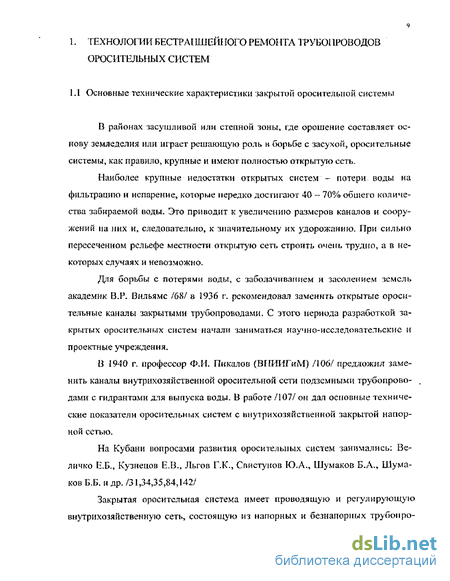

Актуальность работы, В настоящее время в мелиоративной отрасли эксплуатируются более 90 тыс, км оросительной и около 21 тыс. км водопроводной сети, из которых основную долго составляют стальные трубопроводы. Оп-дание эффективной и падежной закрытой оросительной сети является важнейшим техническим мероприятием, направленным на рациональное использование водных ресурсов и улучшения мелиоративного состояния орошаемых -земель.
Анализ причин аварий стальных трубопроводов на закрытых оросительных системах Краснодарского края показал, что основной причиной всех повреждений является коррозия металла. Из эксплуатируемых в настоящее время 3290 км металлических трубопроводов закрытых оросительных систем Кубани
- 2129,7 км требуют ремонта или полной замены.
До настоящего времени рекомендации по технологиям бестраншейного ремонта оросительных систем, не позволяют в значительной степени экономил. материальные и трудовые ресурсы.
Таким образом, необходимость разработки бестраншейного ремонта мелиоративных трубопроводов, предопределила выбор цели и задач настоящей работы.
Цель и задачи исследований. Цель работы заключается в совершенствовании комбинированной технологии бестраншейного ремонта трубопроводов.
Достижение этой цели связано с постановкой и решением следующих задач:
изучить существующие технологии бестраншейного ремонта трубопроводов и предложить эффективную комбинированную технологию;
разработать способ диагностики технического состояния эксплуатируемых трубопроводов;
установить технологические параметры устройства для нанесения цемент-но-песчапого покрытия;

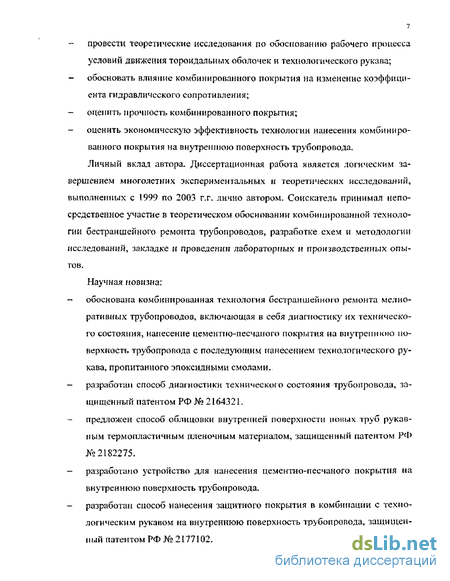

провести теоретические исследования по обоснованию рабочего процесса условий движения тороидальных оболочек и технологического рукава;
обосновать влияние комбинированного покрытия на изменение коэффициента гидравлического сопротивления;
оцепить прочность комбинированного покрытия;
оценить экономическую эффективность технологии нанесения комбинированного покрытия на внутреннюю поверхность трубопровода. Личный вклад автора. Диссертационная работа является логическим завершением многолетних экспериментальных и теоретических исследований, выполненных с 1999 по 2003 г.г, лично автором. Соискатель принимал непосредственное участие в теоретическом обосновании комбинированной технологии бестраншейного ремонта трубопроводов, разработке схем и методологии исследований, закладке и проведении лабораторных и производственных опытов.
Научная новизна:
обоснована комбинированная технология бестраншейного ремонта мелиоративных трубопроводов, включающая в себя диагностику их технического состояния, нанесение цементпо-песчаного покрытия на внутреннюю поверхность трубопровода с последующим нанесением технологического рукава, пропитанного эпоксидными смолами.
разработан способ диагностики технического состояния трубопровода, защищенный патентом РФ № 2164321.
предложен способ облицовки внутренней поверхности новых труб рукавным термопластичным пленочным материалом, защищенный патентом РФ №2182275.
разработано устройство для нанесения цементно-песчаного покрытия на внутреннюю поверхность трубопровода,
разработан способ нанесения защитного покрытия в комбинации с технологическим рукавом на внутреннюю поверхность трубопровода, защищенный патентом РФ №2177102.

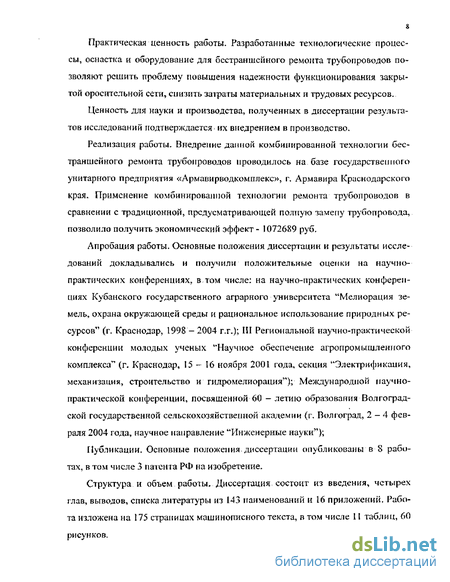

Практическая ценность работы. Разработанные технологические процессы, оснастка и оборудование для бестраншейного ремонта трубопроводов позволяют решить проблему повышения надежности функционирования закрытой оросительной сети, снизить заіратьі материальных и трудовых ресурсов.
Ценность для науки и производства, полученных в диссертации результатов исследований подтверждается их внедрением в производство.
Реализация работы. Внедрение данной комбинированной технологии бестраншейного ремонта трубопроводов проводилось на базе государственного унитарного предприятия «Армавирводкомплекс», г, Армавира Краснодарского края. Применение комбинированной технологии ремонта трубопроводов в сравнении с традиционной, предусматривающей полную замену трубопровода, позволило получить экономический эффект - 1072689 руб.
Апробация работы. Основные положения диссертации и результаты исследований докладывались и получили положительные оценки на научно-практических конференциях, в том числе: на научно-практических конференциях Кубанского государственного аграрного университета "Мелиорация земель, охрана окружающей среды и рациональное использование природных ресурсов" (г. Краснодар, 1998 - 2004 г.г.); III Региональной научно-практической конференции молодых ученых "Научное обеспечение агропромышленного комплекса'' (г. Краснодар, 15 - 16 ноября 200І года, секция ''Электрификация, механизация, строительство и гидромелиорация"); Международной научно-практической конференции, посвященной 60 - летаю образования Волгоградской государственной сельскохозяйственной академии (г. Волгоград, 2-4 февраля 2004 года, научное направление "Инженерные науки");
Публикации. Основные положения, диссертации опубликованы в 8 работах, в том числе 3 патента РФ на изобретение.
Структура и объем работы. Диссертация состоит из введения, четырех глав, выводов, списка литературы из 143 наименований и 16 приложений. Работа изложена на 175 страницах машинописного текста, втом числе II таблиц, 60 рисунков.
