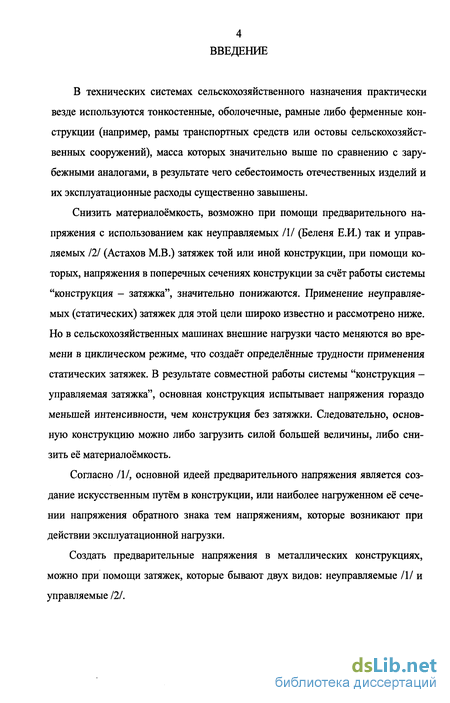

Введение к работе
В технических системах сельскохозяйственного назначения практически везде используются тонкостенные, оболочечные, рамные либо ферменные конструкции (например, рамы транспортных средств или остовы сельскохозяйственных сооружений), масса которых значительно выше по сравнению с зарубежными аналогами, в результате чего себестоимость отечественных изделий и их эксплуатационные расходы существенно завышены.
Снизить материалоёмкость, возможно при помощи предварительного напряжения с использованием как неуправляемых III (Беленя Е.И.) так и управляемых 121 (Астахов М.В.) затяжек той или иной конструкции, при помощи которых, напряжения в поперечных сечениях конструкции за счёт работы системы "конструкция - затяжка", значительно понижаются. Применение неуправляемых (статических) затяжек для этой цели широко известно и рассмотрено ниже. Но в сельскохозяйственных машинах внешние нагрузки часто меняются во времени в циклическом режиме, что создаёт определённые трудности применения статических затяжек. В результате совместной работы системы "конструкция -управляемая затяжка", основная конструкция испытывает напряжения гораздо меньшей интенсивности, чем конструкция без затяжки. Следовательно, основную конструкцию можно либо загрузить силой большей величины, либо снизить её материалоёмкость.
Согласно /1/, основной идеей предварительного напряжения является создание искусственным путём в конструкции, или наиболее нагруженном её сечении напряжения обратного знака тем напряжениям, которые возникают при действии эксплуатационной нагрузки.
Создать предварительные напряжения в металлических конструкциях, можно при помощи затяжек, которые бывают двух видов: неуправляемые /1/ и управляемые 121.
Затяжкой называется напрягающий элемент, создающий в напрягаемой конструкции предварительные внутренние силы, уменьшающие внутренние силы от основной внешней нагрузки.
////\/////

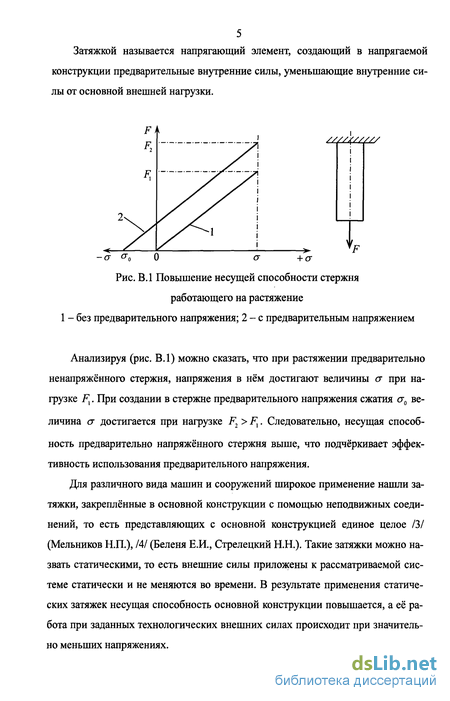

F
-а 0"о 0 а +(т
Рис. В.1 Повышение несущей способности стержня
работающего на растяжение
1 - без предварительного напряжения; 2-е предварительным напряжением
Анализируя (рис. В.1) можно сказать, что при растяжении предварительно ненапряжённого стержня, напряжения в нём достигают величины а при нагрузке Fx. При создании в стержне предварительного напряжения сжатия <т0 величина <т достигается при нагрузке F2>FX. Следовательно, несущая способность предварительно напряжённого стержня выше, что подчёркивает эффективность использования предварительного напряжения.

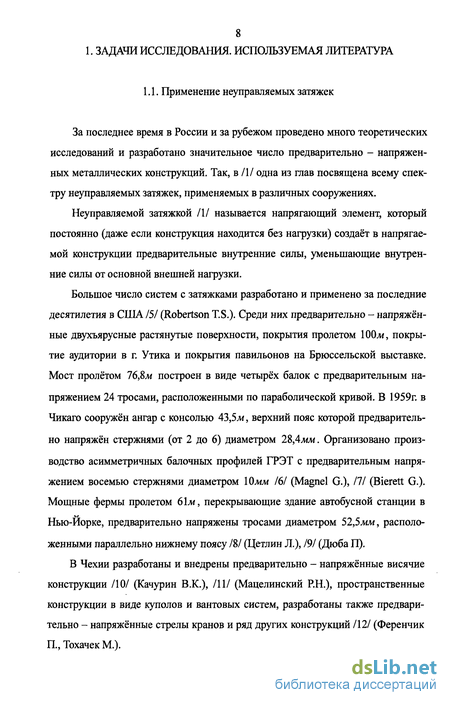

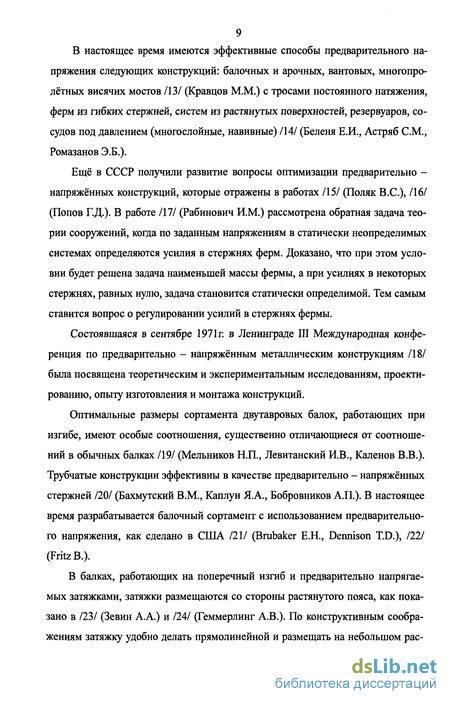

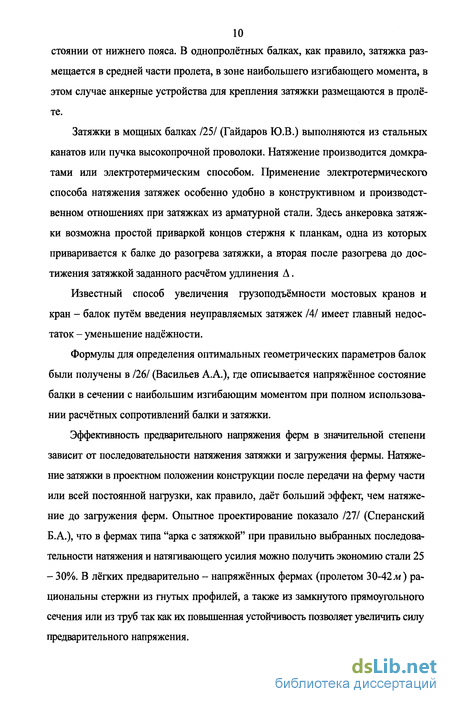

Для различного вида машин и сооружений широкое применение нашли затяжки, закреплённые в основной конструкции с помощью неподвижных соединений, то есть представляющих с основной конструкцией единое целое /3/ (Мельников Н.П.), /4/ (Беленя Е.И., Стрелецкий Н.Н.). Такие затяжки можно назвать статическими, то есть внешние силы приложены к рассматриваемой системе статически и не меняются во времени. В результате применения статических затяжек несущая способность основной конструкции повышается, а её работа при заданных технологических внешних силах происходит при значительно меньших напряжениях.

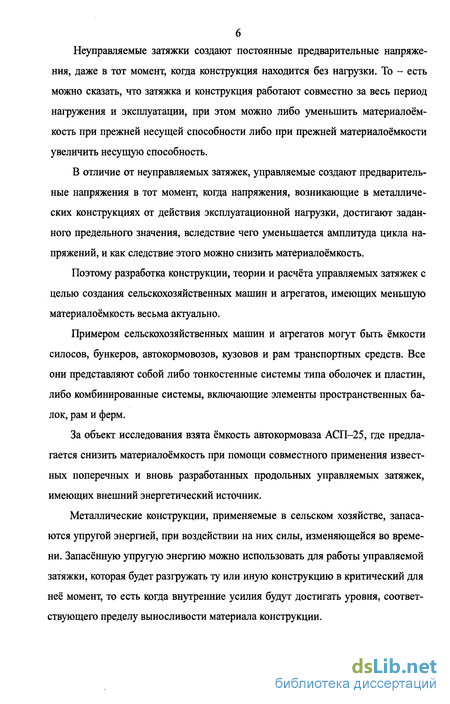

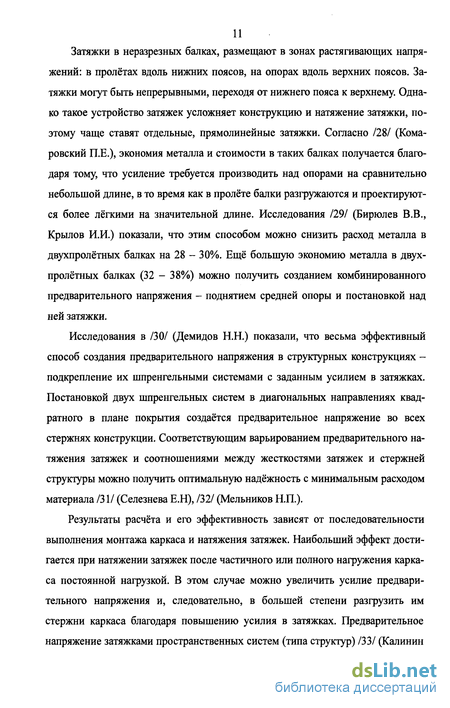

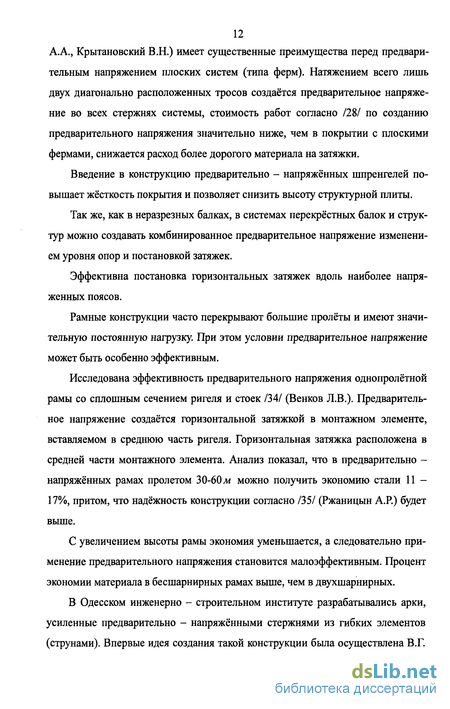

Неуправляемые затяжки создают постоянные предварительные напряжения, даже в тот момент, когда конструкция находится без нагрузки. То - есть можно сказать, что затяжка и конструкция работают совместно за весь период нагружения и эксплуатации, при этом можно либо уменьшить материалоёмкость при прежней несущей способности либо при прежней материалоёмкости увеличить несущую способность.
В отличие от неуправляемых затяжек, управляемые создают предварительные напряжения в тот момент, когда напряжения, возникающие в металлических конструкциях от действия эксплуатационной нагрузки, достигают заданного предельного значения, вследствие чего уменьшается амплитуда цикла напряжений, и как следствие этого можно снизить материалоёмкость.
Поэтому разработка конструкции, теории и расчёта управляемых затяжек с целью создания сельскохозяйственных машин и агрегатов, имеющих меньшую материалоёмкость весьма актуально.
Примером сельскохозяйственных машин и агрегатов могут быть ёмкости силосов, бункеров, автокормовозов, кузовов и рам транспортных средств. Все они представляют собой либо тонкостенные системы типа оболочек и пластин, либо комбинированные системы, включающие элементы пространственных балок, рам и ферм.
За объект исследования взята ёмкость автокормоваза АСП-25, где предлагается снизить материалоёмкость при помощи совместного применения известных поперечных и вновь разработанных продольных управляемых затяжек, имеющих внешний энергетический источник.
Металлические конструкции, применяемые в сельском хозяйстве, запасаются упругой энергией, при воздействии на них силы, изменяющейся во времени. Запасённую упругую энергию можно использовать для работы управляемой затяжки, которая будет разгружать ту или иную конструкцию в критический для неё момент, то есть когда внутренние усилия будут достигать уровня, соответствующего пределу выносливости материала конструкции.

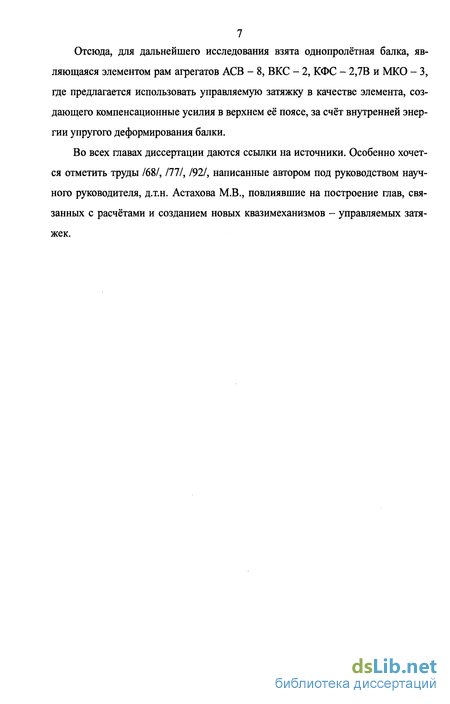

Отсюда, для дальнейшего исследования взята однопролётная балка, являющаяся элементом рам агрегатов АСВ - 8, ВКС - 2, КФС - 2,7В и МКО - 3, где предлагается использовать управляемую затяжку в качестве элемента, создающего компенсационные усилия в верхнем её поясе, за счёт внутренней энергии упругого деформирования балки.
Во всех главах диссертации даются ссылки на источники. Особенно хочется отметить труды /68/, /77/, /92/, написанные автором под руководством научного руководителя, д.т.н. Астахова М.В., повлиявшие на построение глав, связанных с расчётами и созданием новых квазимеханизмов - управляемых затяжек.
Применение управляемых затяжек
В /49/ (Астахов М.В.) процесс проектирования ёмкости автокормовоза АСП-25 рассматривался как процесс управления на основе трех общепринятых принципов: принципа разомкнутого управления, принципа обратной связи и принципа компенсации (управления по возмущению). В /50/ (Астахов М.В.) предлагается применить принцип компенсации, сделав затяжку управляемой, то есть затяжка "работает" во время нагружения, и "отключается" при простое конструкции. Таким образом, "срезается" отрицательная ветвь цикла напряжений, их амплитуда уменьшается, а значит, возрастает надёжность основной конструкции. На основе управляемых координат процесса, идентифицируемых в проектировании тонкостенных систем как совокупность внутренних сил, даны рекомендации по повышению надежности емкости.
Согласно /51/ (Под общ. ред. А.А. Воронова), /50/ теория автоматического управления занимается операциями по поддержанию заданного закона изменения координат. Эти координаты разделяются на: л ={x{,x2,...xj - совокупность управляемых координат процесса; Z = {zl,z2,...zn} - возмущающие воздействия; и={щ,и2,...ип) - управляющие воздействия, прикладываемые к управляющему органу. Основываясь на знаниях свойств управления системой, строится её математическая модель и находится алгоритм управления. На основе этого вьщерживается заданный алгоритм функционирования при известных Z и U. Связь между алгоритмом управления и алгоритмом функционирования осуществляется на основе вышеназванных принципов: разомкнутого управления, обратной связи и компенсации.
Многие элементы конструкций машин находятся под действием циклически меняющихся внешних нагрузок, либо испытывают циклически меняющиеся напряжения в зависимости от работы элемента. В обоих случаях усталостная прочность зависит от наибольшего сгтах и наименьшего rmin напряжений цикла, а значит, и от амплитуды цикла аа=- - /52/ (Астахов М.В., Дикарев В.В.).
Так как цикл напряжений, возникающий в конструкции, работающей совместно с неуправляемой затяжкой по своим характеристикам ближе к симметричному, чем у конструкции, работающей без затяжки, то предел выносливости конструкции с затяжкой будет меньше предела выносливости обычной конструкции /53/ (Беляев Н.М.), а её ресурс будет, по крайней мере, не больше ресурса конструкции без затяжки.
Поэтому для повышения надёжности конструкции, испытывающей циклически меняющиеся напряжения, обычно применяют увеличение площади поперечного сечения элемента, а значит, и его массы. В /54/ (Астахов М.В., Макутонин Ю.М., Станиславчук И.И.) и /55/ (Астахов М.В., Дикарев В.В.) предлагается другой путь повышения надёжности и снижения материалоёмкости - введение управляемых затяжек, которые создают компенсирующие напряжения амт = f(cr,t). Здесь т - напряжение, возникающее в поперечном сечении элемента конструкции от действия внешней нагрузки. Профессором Рассказовым М.Я. предложено применить управляемые затяжки с целью восстановления ресурса ремонтируемых сельхозмашин.
Согласно /56/ (Северный А.Э.) и /57/ (Серенсен СВ. и др.), где говорится о том, что под воздействием коррозионной усталости у материала конструкций сельскохозяйственного назначения (например, ёмкость автокормовоза АСП-25) значительно понижается предел выносливости, особенно в зонах концентрации напряжений и, как следствие, это влечет за собой уменьшение ресурса. Повысить ресурс можно благодаря системе, описанной в /54/.
Тогда управляемой затяжкой можно назвать напрягающий элемент или систему элементов, создающих в напрягаемой конструкции в заданный момент времени внутренние силы, уменьшающие либо полностью компенсирующие внутренние силы от основной внешней нагрузки /50/.
Для эффективного функционирования управляемой затяжки необходимо, чтобы она имела: энергетический источник /58/ (Астахов М.В.), следящую за состоянием основной конструкции вспомогательную систему, систему создания компенсационных сил и механизм обратной связи.
Для цилиндрической тонкостенной оболочки средней длины, нагруженной переменным во времени внутренним давлением вместо установки шпангоутов можно применить устройство, описанное в /59/ (Астахов М.В.), которое создаёт давление по внешней поверхности и изменяет окружное напряжение. В случае применения данного механизма на автомобильном прицепе следящее устройство работает от тормозной системы автомобиля.
Работа предварительно напряжённых цилиндрических оболочек, испытывающих внутреннее давление, аналогична работе предварительно напряжённого стержня, работающего на растяжение /60/ (Под общ. ред. Беленя Е.И.). Можно распространить это утверждение на работу цилиндрических оболочек и стержней, имеющих управляемые затяжки, причём для оболочек основным считать окружное напряжение 121.
В работах /61/ (Астахов М.В.) и /62/ (Астахов М.В. Супонев Ю.Л.) в предположении справедливости гипотез Кирхгофа - Лява на основе нелинейного варианта теории оболочек Новожилова В.В. и теории малых упруго - пластических деформаций Ильюшина А.А. построены система и алгоритм функционирования тонкостенной ёмкости сложной формы, типа ёмкости автокормовоза АСП - 25, находящейся под воздействием переменного внутреннего давления. Получены значения деформаций и напряжений по длине оболочки, на основе которых сделаны выводы о её способности выдерживать заданную нагрузку.
Для кран-балки, применяемой в ремонтных мастерских, предлагается термозатяжка, включение которой /63/ (Астахов М.В., Тюрин Е.А.) осуществляется при помощи электроконтактного нагрева от сварочного трансформатора ГС-300, за счёт чего она удлиняется и входит в клиновый замок при помощи электромагнита. При её охлаждении система "кран - затяжка" начинает работать по стандартной схеме, а после окончания работы происходит повторный нагрев и пружина сжатия выводит затяжку из клинового замка.
Напряжённо - деформированное состояние ёмкости автокормовоза АСП-25, работающей совместно с поперечной управляемой затяжкой
Управляемая затяжка (рис. 2.2, 2.3) работает по следующему принципу. Периметр цилиндрической оболочки 1 охвачен сегментами 3 с роликами 4, свободно сидящими на осях 5, ролики в свою очередь охвачены тросом 2, концы которого закреплены в натяжном устройстве 6, работающем от внешнего энергетического источника (пневмосистема тягача). При создании внутреннего давления p = f{t) устройство 6, соединённое с внутренней полостью оболочки системой клапанов, подключается к внешнему энергетическому источнику, натягивает трос, вследствие чего усилие от него через ролики передаётся на сегменты, а от них - внешней поверхности оболочки. При уменьшении давления р соответственно понижается нагрузка q.
Устройство 6, месторасположение которого показано на рис. 2.3, согласно рис. 2.6 состоит из двуплечего рычага 2, упирающегося в упор 3. К рычагу с помощью шарнира присоединён шток 4 натяжной пневмокамеры 5. Ролики 6 необходимы для придания тросу 1 нужного направления.
Натяжная пневмокамера управляется устройством (рис.2.5) для ограничения деформации ёмкости, которое содержит мембрану 3 управления со штоком 4, который воздействует на толкатель 5 нормально открытого клапана 6 с пружиной 7 и на передающую мембрану 8, которая своим штоком 9 жёстко связана с нормально закрытым клапаном 10. Устройство для ограничения деформации ёмкости, патрубком 11 соединено с ресивером системы управления тормозами тягача, а патрубком 12 с натяжной пневмокамерой. Соединение данного вида служит для уменьшения размеров натяжной пневмокамеры, так как давление в системе управления тормозами намного выше, чем давление внутри ёмкости при разгрузке.
Управляющее устройство (рис. 2.5) работает следующим образом.
С подачей сжатого воздуха внутрь ёмкости, мембрана управления штоком 4 начинает действовать на толкатель 5, который в свою очередь через пружину 7 закрывает нормально открытый клапан 6. С последующим возрастанием давления в ёмкости 1 шток 4 начнёт упирается в передающую мембрану 8, которая своим штоком 9 открывает нормально закрытый клапан 10, до этого закрытый жёсткостью передающей мембраны 8 и осевым усилием, возникающим из-за того, что площадь передающей мембраны 8 больше площади нормально закрытого клапана 10 со стороны подвода воздуха через патрубок 11. Воздух устремляется в натяжную пневмокамеру 5 (рис. 2.6), выдвигая её шток 4 (рис. 2.6), который через рычаг 2 (рис. 2.6) натягивает трос 1 (рис. 2.6). Последний в свою очередь через ролики 4 (рис. 2.3) и оси 5 (рис. 2.3) передаёт усилие на сегменты 3 (рис. 2.3), которые стягивают ёмкость 1.
В тот момент, когда в полости патрубка 12 возникнет некоторое давление, которое воздействует на нормально закрытый клапан 10 со стороны приёма воздуха, клапан 10 закрывается. Для того чтобы его вновь открыть, необходимо увеличить давление в ёмкости 1 и цикл заново повторится. Таким образом, обеспечивается пропорциональность между усилием затяжки троса и давлением в ёмкости 1.
При снижении давления в ёмкости после окончания выгрузки мембрана 3 займёт первоначальное положение. Тогда откроется нормально открытый клапан 6 и давление в натяжной пневмокамере 5 (рис. 2.6) снизится до атмосферного. Рычаг 2 (рис. 2.6) повернётся и ослабит трос 1 (рис. 2.6). Чрезмерному ослаблению троса 1 (рис. 2.6) будет препятствовать упор 3 (рис. 2.6). Согласно принципу независимости действия сил, представим обечайку ёмкости в виде двух систем /50/: - полубесконечной цилиндрической оболочки, находящейся под действием внутреннего давления р и нагруженной в зоне затяжки равномерно распределённой внешней нагрузкой интенсивностью q. - длинной свободной цилиндрической оболочки, нагруженной растягивающими силами, передающимися от днищ, находящихся под воздействием внутреннего давления р. Краевой эффект симметричен относительно плоскости А-А, (рис. 2.4) проходящей через след приложения нагрузки q. Рассматриваемая задача относится к одной из простейших задач момент-ной теории тонких упругих оболочек и решается аналогично /71/ (Феодосьев В.И.), /72/ (Тимошенко СП.).
Разработка новых квазимеханизмов для саморазгружения
Большинство металлических конструкций работают с затяжками, крепление которых в основной конструкции осуществляется при помощи неподвижных соединений, то есть конструкция и затяжка представляют собой единое целое /60/, /76/ (Вахуркин В.М.). Эти затяжки можно назвать статическими, так как силы, приложенные к конструкции, не меняются во времени. В результате применения статических затяжек несущая способность основной конструкции повышается, а её работа при заданных технологических внешних силах происходит при значительно меньших напряжениях, что существенно повышает надёжность рассматриваемых систем.
Но на многие сельскохозяйственные машины внешние силы действуют в циклическом режиме. Например, при изменении внешней силы F, растяги- вающей стержневой элемент без затяжки, по пульсационному циклу (рис. 3.1), нормальное напряжение в его поперечном сечении будет подчиняться закону Для стержня с затяжкой при том же законе изменения силы во времени нормальное напряжение сг" = /2 (t) будет соответствовать асимметричному циклу. Несмотря на то, что сг тзк cr"max, сг тіп Ф a"min амплитуда циклов o-J = сг[, то есть "размах" циклов, не меняется. Так как цикл сг" = f2 (t) по своим характеристикам ближе к симметричному, чем сг = fx (0, то предел выносливости стержня со статической затяжкой будет меньше предела выносливости стержня без затяжки, а его ресурс, согласно /52/, будет, по крайней мере, не больше ресурса стержня без затяжки. На основании (рис. 3.1) можно сделать вывод, что если бы гтт не была постоянной величиной, а менялась во времени синхронно с г , то появилась бы возможность управлять т тах, cr min, а значит и cr a. Причём, в зависимости от закона изменения узат, получать значения текущих суммарных напряжений, не превышающих предела выносливости материала основной конструкции, а в некоторых случаях вообще свести их к нулю, что позволило бы значительно увеличить ресурс заданных зон системы. Тогда управляемой затяжкой можно назвать напрягающий элемент или систему элементов, создающих в напрягаемой конструкции в заданный момент времени внутренние силы, уменьшающие либо полностью компенсирующие внутренние силы от основной внешней нагрузки. Для эффективного функционирования управляемой затяжки необходимо, чтобы она имела энергетический источник и следящую за состоянием основной конструкции вспомогательную систему. Структура совокупности элементов управляемых затяжек /77/ (Астахов М.В., Тюрин Е.А.) может быть весьма разнообразна и зависеть от особенностей основной конструкции. Единственным объединяющим фактором всех типов управляемых затяжек является то, что перемещение контрольных точек элементов должно быть соизмеримо с величинами абсолютных деформаций основной конструкции. Таким образом, движение элементов затяжек происходит в области весьма небольших, но конечных перемещений и подчиняется определённым законам, зависящим от геометрии конструкции. Исходя из определения /78/ (Артоболевский И.И.): "Механизмом называется система тел, предназначенная для преобразования движения одного или нескольких тел в требуемые движения других тел", управляемую затяжку можно назвать квазимеханизмом, так как движение элементов затяжки, хотя и наблюдается, но весьма мало, и не является основной причиной создания подобной конструкции, а всего лишь производной от силовой "работы" элементов. Но с другой стороны, без перемещения контрольных точек элементов затяжки её работа невозможна (не будет выполняться теорема Клайперона о работе статически приложенных сил). Поэтому определение управляемой затяжки как квазимеханизма можно считать справедливым. Управляемые затяжки, использующие внешний энергетический источник, могут быть двух видов: первый - имеющий квазимеханизм сложной комбинированной структуры; второй - включающий в себя почти мгновенно изменяемую систему /52/. Применение почти мгновенно изменяемых систем /79/ (Астахов М.В., Тюрин Е.А.), /80/ (Астахов М.В., Тюрин Е.А.) обусловлено возможностью создания на малых перемещениях и при небольших значениях управляющих сил весьма большие реактивные усилия и, как следствие, высокие напряжения в контрольных сечениях основной конструкции. Система внешних сил, приложенных к конструкции работающей в циклическом режиме, меняется во времени и, в то же время, является системой статически приложенных сил. Их работа A = W - потенциальной (упругой) энергии, запасённой конструкцией в процессе её деформирования /81/ (Демидов СП.), /82/ (Вольмир А.С.), /83/ (Ван-Цзи-Де.). При снятии внешних сил конструкция за счёт аккумулированной энергии W возвращается в исходное (недеформиро-ванное) состояние.
Подключение к деформированной основной конструкции управляемой затяжки, использующей внутреннюю энергию W, может привести к остаточным деформациям материала основной конструкции и, в результате, нарушению технологических режимов работы машины или сооружения в целом.
Поэтому, очевидно, отбор части упругой энергии необходимо проводить за время деформирования между начальным и конечным положениями деформируемой основной конструкции. Тогда, управляемая затяжка, взяв на себя часть работы внешних сил, а значит часть энергии {W3am), позволит основной конструкции запасти энергию W0K согласно выражению:
Тарирование прибора ИТЦ-01. Определение коэффициента тарировки
В результате проделанной работы можно сделать следующие выводы. 1. Разработаны математические модели управляемых затяжек, позволяющих значительно снизить материалоёмкость тонкостенных и рамных сельскохозяйственных конструкций, находящихся под воздействием циклически меняющихся внешних сил. 2. Для ёмкости автокормовоза АСП - 25, применена продольная управляемая затяжка, имеющая внешний энергетический источник (пневмосистему тягача автоцистерны), которая, при совместной работе с поперечной управляемой затяжкой, позволила снизить массу ёмкости на 18 процентов. 3. Построена и экспериментально проверена математическая модель управляемой затяжки, использующей для своего функционирования энергию упругого деформирования рамных систем сельхозмашин. 4. Впервые для балочных элементов конструкций сельхозмашин, разработана и применена комбинированная струнная управляемая затяжка, которая позволила уменьшить материалоёмкость рамы ВКС - 2 на 11 процентов и повысить её несущую способность в 1,5 раза. 5. Результаты работы внедрены в производство на машиностроительном предприятии ООО "Промтехник" в г. Воронеже, при изготовлении рамы вибрационного копателя саженцев ВКС - 2. Доказано, что при использовании управляемой затяжки, материалоёмкость рамы ВКС - 2 значительно снижена. За счёт снижения материалоёмкости выпускаемых рам ВКС - 2, удалось получить экономический эффект в размере 204,82 руб с каждой изготавливаемой рамы (см. приложение). На основании анализа существующих и разработанных новых видов конструкций управляемых затяжек, предлагается их следующая классификация (рис. 3.1). Данная классификация является первоначальной и охватывает небольшое количество основных конструкций, работающих в циклическом режиме. Следует отметить, что при внешних силах, достаточно медленно меняющихся во времени, их приложение к системе "основная конструкция - управляемая затяжка" можно считать статическим. Материалы данной диссертации (см. главы 3, 4), доказывают, что создание конструкций и сооружений сельхозназначения, которые использовали бы для саморазгрузки (при помощи управляемых затяжек) внутреннюю энергию упругого деформирования основной конструкции, является вполне осуществимым и экономически целесообразным. В результате применения таких затяжек, материалоёмкость тех или иных сельскохозяйственных конструкций и агрегатов, можно будет значительно снизить.
