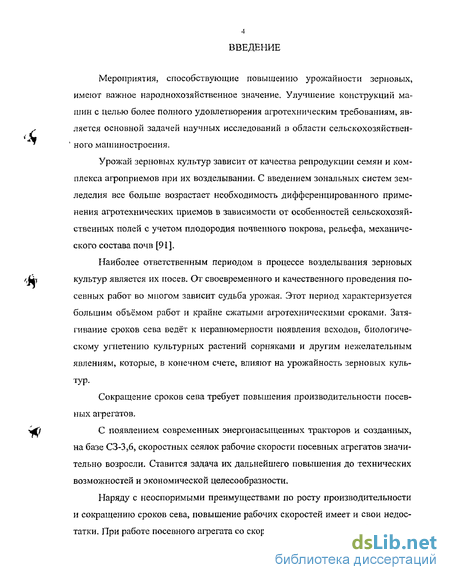

Введение к работе
Мероприятия, способствующие повышению урожайности зерновых, имеют важное народнохозяйственное значение. Улучшение конструкций машин с целью более полного удовлетворения агротехническим требованиям, является основной задачей научных исследований в области сельскохозяйственного машиностроения.
Урожай зерновых культур зависит от качества репродукции семян и комплекса агроприемов при их возделывании. С введением зональных систем земледелия все больше возрастает необходимость дифференцированного применения агротехнических приемов в зависимости от особенностей сельскохозяйственных полей с учетом плодородия почвенного покрова, рельефа, механического состава почв [91].
Наиболее ответственным периодом в процессе возделывания зерновых культур является их посев. От своевременного и качественного проведения посевных работ во многом зависит судьба урожая. Этот период характеризуется большим объёмом работ и крайне сжатыми агротехническими сроками. Затягивание сроков сева ведёт к неравномерности появления всходов, биологическому угнетению культурных растений сорняками и другим нежелательным явлениям, которые, в конечном счете, влияют на урожайность зерновых культур.
Сокращение сроков сева требует повышения производительности посевных агрегатов.
С появлением современных энергонасы[ценных тракторов и созданных, на базе СЗ-3,6, скоростных сеялок рабочие скорости посевных агрегатов значительно возросли. Ставится задача их дальнейшего повышения до технических возможностей и экономической целесообразности.
Наряду с неоспоримыми преимуществами по росту производительности и сокращению сроков сева, повышение рабочих скоростей имеет и свои недостатки. При работе посевного агрегата со скоростью свыше 2,5...2,6 м/с качество

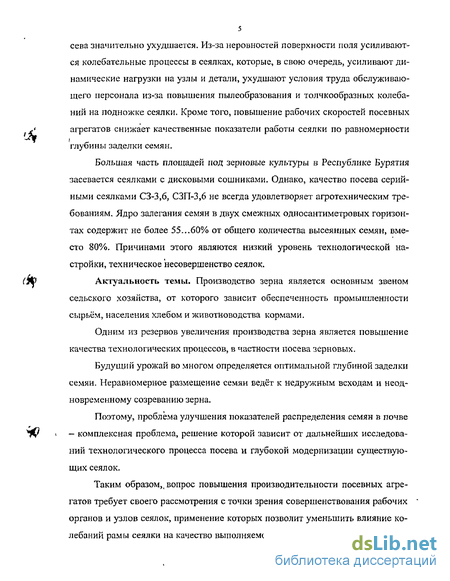

сева значительно ухудшается. Из-за неровностей поверхности поля усиливаются колебательные процессы в сеялках, которые, в свою очередь, усиливают динамические нагрузки на узлы и детали, ухудшают условия труда обслуживающего персонала из-за повышения пылеобразования и толчкообразных колебаний на подножке сеялки. Кроме того, повышение рабочих скоростей посевных агрегатов снижает качественные показатели работы сеялки по равномерности глубины заделки семян.
Большая часть площадей под зерновые культуры в Республике Бурятия засевается сеялками с дисковыми сошниками. Однако, качество посева серийными сеялками С3-3,б, СЗП-3,6 не всегда удовлетворяет агротехническим требованиям. Ядро залегания семян в двух смежных односантиметровых горизонтах содержит не более 55...60% от общего количества высеянных семян, вместо 80%. Причинами этого являются низкий уровень технологической настройки, техническое несовершенство сеялок.
Актуальность темы. Производство зерна является основным звеном сельского хозяйства, от которого зависит обеспеченность промышленности сырьём, населения хлебом и животноводства кормами.
Одним из резервов увеличения производства зерна является повышение качества технологических процессов, в частности посева зерновых.
Будущий урожай во многом определяется оптимальной глубиной заделки семян. Неравномерное размещение семян ведёт к недружным всходам и неодновременному созреванию зерна.
Поэтому, проблема улучшения показателей распределения семян в почве — комплексная проблема, решение которой зависит от дальнейших исследований технологического процесса посева и глубокой модернизации существующих сеялок.
Таким образом,, вопрос повышения производительности посевных агрегатов требует своего рассмотрения с точки зрения совершенствования рабочих органов и узлов сеялок, применение которых позволит уменьшить влияние колебаний рамы сеялки на качество выполняемого технологического процесса. В
6 связи с этим, поиск путей по созданию конструкций зерновых сеялок более полно отвечающим агротехническим требованиям, является актуальным.

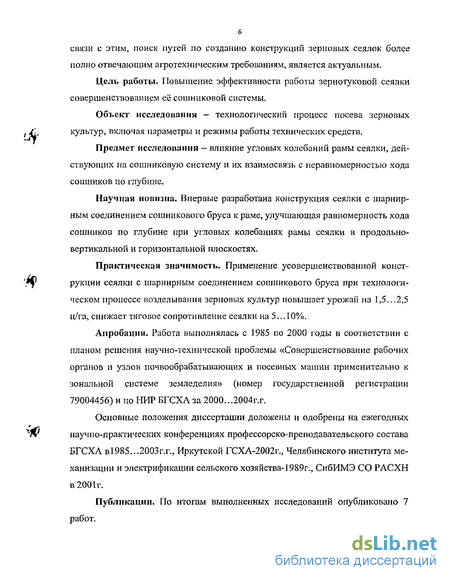

Цель работы. Повышение эффективности работы зернотуковой сеялки совершенствованием её сошниковой системы.
Объект исследования - технологический процесс посева зерновых культур, включая параметры и режимы работы технических средств.
Предмет исследования — влияние угловых колебаний рамы сеялки, действующих на сошниковую систему и их взаимосвязь с неравномерностью хода сошников по глубине.
Научная новизна. Впервые разработана конструкция сеялки с шарнирным соединением сошникового бруса к раме, улучшающая равномерность хода сошников по глубине при угловых колебаниях рамы сеялки в продольно-вертикальной и горизонтальной плоскостях.
Практическая значимость. Применение усовершенствованной конструкции сеялки с шарнирным соединением сошникового бруса при технологическом процессе возделывания зерновых культур повышает урожай на 1,5...2,5 ц/га, снижает тяговое сопротивление сеялки на 5... 10%.
Апробация. Работа выполнялась с 1985 по 2000 годы в соответствии с планом решения научно-технической проблемы «Совершенствование рабочих органов и узлов почвообрабатывающих и посевных машин применительно к зональной системе земледелия» (номер государственной регистрации 79004456) и по НИР БГСХА за 2000...2004г.г.
Основные положения диссертации доложены и одобрены на ежегодных научно-практических конференциях профессорско-преподавательского состава БГСХА в1985...2003г.г., Иркутской ГСХА-2002г., Челябинского института механизации и электрификации сельского хозяйства-1989г., СибИМЭ СО РАСХН в 2001г.
Публикации. По итогам выполненных исследований опубликовано 7 работ.

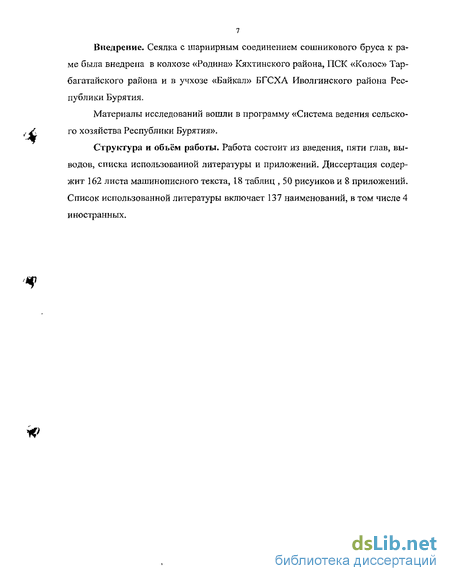

Внедрение. Сеялка с шарнирным соединением сошникового бруса к раме была внедрена в колхозе «Родина» Кяхтинского района, ПСК «Колос» Тар-багатаиского района и в учхозе «Байкал» БГСХА Иволгинского района Республики Бурятия.
Материалы исследований вошли в программу «Система ведения сельского хозяйства Республики Бурятия».
Структура и объём работы. Работа состоит из введения, пяти глав, выводов, списка использованной литературы и приложений. Диссертация содержит 162 листа машинописного текста, 18 таблиц , 50 рисунков и 8 приложений. Список использованной литературы включает 137 наименований, в том числе 4 иностранных.
Тенденция развития посевных машин
Также разработана методика и электрическая схема, которая позволяет производить одновременную запись профиля поля, дна бороздки и скорости движения. Данными Н. М. Беспамятновой установлено, что на произвольно располо женный брус передаются возмущения от изменения рельефа под всеми опорами сеялки. В центре сошникового бруса наблюдается наиболее неблагоприятный режим работы сошниковой группы, что ведет к неравномерной заделке семян [24, 25]. Кроме того, установлено, что радиус инерции рамы сеялки в поперечном направлении должен быть средним геометрическим текущих значений координат положения каждой из сошниковых групп по ширине захвата. Практически из этого следует, что боковые опорные колеса должны находиться не по краям, а на расстоянии от центра, равном радиусу инерции. В этом случае воздействие от продольного рельефа не передаются на колебания рамы в поперечной плоскости. Так обеспечивается лучшее копирование рельефа в поперечно-продольной плоскости.
В продолжение вышесказанного, Б. А. Дампиловым [47] была предложена сеялка с шарнирным соединением сошникового бруса с рамой. Такое конструктивное решение позволяет уменьшить влияние поперечных угловых колебаний рамы сеялки на равномерность глубины хода сошников. Сошниковый брус в экспериментальной сеялке расположен по оси опорно-проводных колес. В этом случае при угловых колебаниях рамы сеялки в продольно-вертикальной плоскости, точка подвеса сошника практически не меняет своего положення по высоте. Шарнир монтируется по середине сошникового бруса.
По результатам исследований Пахомова Е. С. [96], запыленность в зоне дыхания сеяльщика превышает допустимые нормы. На скоростях движения посевного агрегата выше 2,2-2,5 м/с возрастание пылеобразования и толчкообразных колебаний создают условия, при которых практически невозможно вести наблюдения за работой сеялок и опасно устранять мелкие дефекты, связанные с нарушением технологического процесса.
Как видим из вышесказанного, в ранее проведенных исследованиях колебательных процессов в посевных машинах значительное внимание уделено изучению нагруженности в металлоконструкциях, влияния колебаний на условия труда обслуживающего персонала и др. А вот изучению колебаний и их влияния на неравномерность глубины хода сошников и заделку семян в почву не уделено должного внимания, хотя основной задачей дальнейшего развития сельского хозяйства страны является увеличение производства зерна.
В настоящее время работ, посвященных изучению влияния колебаний рамы сеялок на неравномерность глубины хода сошников, мало и вопрос остается еще недостаточно изученным. Можно отметить работы Петухова Б,С. [99], Рыбакова В. Н. [113, 114], затрагивающие в той или иной мере данный вопрос. Проведем анализ их с точки зрения влияния колебаний рамы сеялок на технологические показатели работы посевного агрегата.
Предметом исследования Петухова Б. С. был комбинированный агрегат, работающий по схеме «Предпосевная обработка почвы - посев». В состав агрегата входили сеялка СЗ-3,6, культиватор и каток. Все машины соединены шар-нирно с общей рамой. При работе агрегата под воздействием профиля поля наблюдаются продольные угловые колебания его общей рамы, которые вызывали нарушение качества выполняемого технологического процесса отдельными машинами, входящими в агрегат. В качестве входных воздействий на сошниковую систему рассматриваются неровности поверхности поля и угловые колебания рамы сеялки в продольно-вертикальной плоскости. В результате теоретических и экспериментальных исследований установлено, что угловые колебания в продольно-вертикальной плоскости оказывают существенное влияние (около 20%)-на неравномерность глубины заделки семян. Стабилизация
колебаний рамы агрегата через пружину и двухвальный кольчатый каток приводит к уменьшению продольных угловых колебаний сеялки (коэффициент демпфирования увеличивается с 0,27 до 0,94) и улучшению равномерности глубины заделки семян. Среднеквадратические отклонения глубины заделки семян уменьшаются с 0,78-1,38 до 0,7-0,77 см.
В этой работе рассматривается влияние только продольных угловых колебаний рамы сеялки на неравномерность глубины хода сошников, а влияние по 3, перечных колебаний осталось нерассмотренным. Кроме этого, сеялка была в агрегате с другими машинами, соединенными между собой общей рамой и стабилизация колебаний рамы сеялки осуществлялась косвенно через общую раму агрегата. Отсюда на равномерность глубины заделки семян могли влиять, кроме рамы сеялки, работа катков, культиватора и другие факторы, связанные с работой комбинированного агрегата.
