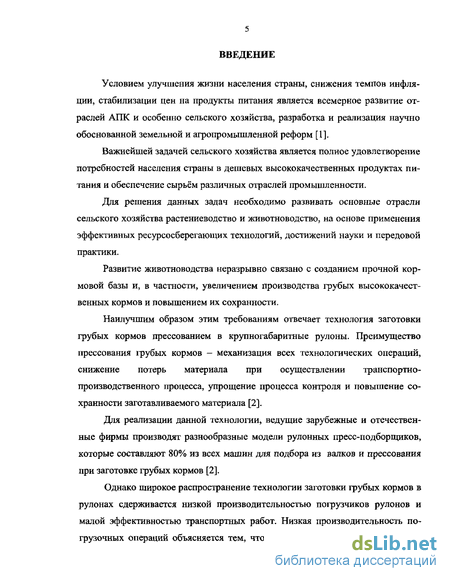

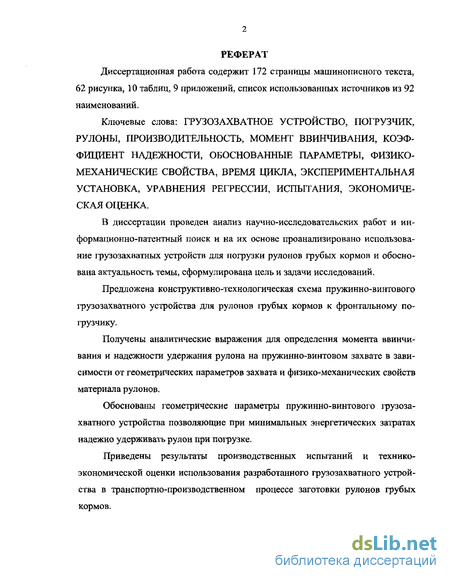

Введение к работе
Условием улучшения жизни населения страны, снижения темпов инфляции, стабилизации цен на продукты питания является всемерное развитие отраслей АПК и особенно сельского хозяйства, разработка и реализация научно обоснованной земельной и агропромышленной реформ [1].
Важнейшей задачей сельского хозяйства является полное удовлетворение потребностей населения страны в дешевых высококачественных продуктах питания и обеспечение сырьём различных отраслей промышленности.
Для решения данных задач необходимо развивать основные отрасли сельского хозяйства растениеводство и животноводство, на основе применения эффективных ресурсосберегающих технологий, достижений науки и передовой практики.
Развитие животноводства неразрывно связано с созданием прочной кормовой базы и, в частности, увеличением производства грубых высококачественных кормов и повышением их сохранности.
Наилучшим образом этим требованиям отвечает технология заготовки грубых кормов прессованием в крупногабаритные рулоны. Преимущество прессования грубых кормов - механизация всех технологических операций, снижение потерь материала при осуществлении транспортно-производственного процесса, упрощение процесса контроля и повышение сохранности заготавливаемого материала [2].
Для реализации данной технологии, ведущие зарубежные и отечественные фирмы производят разнообразные модели рулонных пресс-подборщиков, которые составляют 80% из всех машин для подбора из валков и прессования при заготовке грубых кормов [2].
Однако широкое распространение технологии заготовки грубых кормов в рулонах сдерживается низкой производительностью погрузчиков рулонов и малой эффективностью транспортных работ. Низкая производительность погрузочных операций объясняется тем, что существующие сельскохозяйствен-
ные погрузчики фронтального типа при работе с рулонами, как штучным грузом, вынуждены тратить много времени на погрузочный цикл, связанный в основном с непроизводительными перемещениями погрузчика при захвате из-за несовершенства конструкций грузозахватных устройств [3].
При этом происходят значительные затраты времени и энергетических ресурсов на погрузку и транспортировку, что приводит к высокой себестоимости работ и снижает эффективность транспортно-производственного процесса заготовки грубых кормов в рулонах.
Повышение эффективности работы погрузчиков рулонов грубых кормов, путём создания новых конструктивно-технологических схем и обоснования параметров грузозахватных устройств является актуальной проблемой, решение которой имеет важное народнохозяйственное значение.
Исследования по теме проводятся в СГАУ им. Н.И. Вавилова с 1994 года в соответствии с планом развития Саратовской области по выполнению научного направления 1.2.9. «Комплексная региональная программа научно-технического прогресса в агропромышленном комплексе Поволжского экономического региона на 20 лет до 2010 года» (№ гос. регистрации 840005200), и комплексной темой №4 НИР СГАУ им. Н.И. Вавилова «Разработка технического обеспечения аграрных технологий», раздел №5 «Обоснование процессов и средств погрузки для аграрных технологий».
Исследования взаимодействия рабочих органов грузозахватных устройств с материалом груза
Влиянию геометрических параметров рабочих органов грузозахватных устройств на процесс внедрения посвящен ряд работ [50;51;52;53;54;55;5б;57]. Данными работами установлено, что процесс внедрения рабочих частей грузозахватных устройств в волокнистый связный материал является сложным многофакторным явлением, и для сено-соломистых, силосованных и соломо-навозных материалов описывается схожими моделями.
При внедрении прямых цилиндрических зубьев, с конической заточкой, Веракша П.Г. считает сопротивление, как сумму усилий на конической и цилиндрической частях [50]:
При этом коэффициенты, учитывающие напряженное состояние рассчитываются по зависимости путем вычисления с применением специальных математических программ ЭВМ.
Проведенный анализ формул (1.1-1.9) показывает, что все исследователи предполагают определение усилия внедрения как функциональную зависимость от площади поверхности и физико-механических свойств материала. При этом с развитием электронных средств математического расчета математические зависимости усложнялись для более точного расчета усилий. При анализе использовался более сложный математический анализ, что позволяло авторам более детально рассматривать напряженное состояние материала в зоне работы захватных устройств.
Анализ поведения зависимостей по выражениям (1.1-1.9) показал, что по одним она имеет убывающий характер, а по другим возрастающий. Это объясняется сложностью происходящих процессов при внедрении зубьев и удержанием груза на них. В связи с этим математические зависимости выведены с допущениями и определенными граничными условиями, при которых они более точно отражают физические процессы, происходящие при работе грузозахватных устройств.
На основании вышеприведенного анализа можно сделать вывод о том, что поскольку спрессованный материал в рулонах имеет слоистую структуру и в различных направлениях имеет различные физико-механические свойства, то при внедрении криволинейных зубьев известные математические зависимости будут отображать этот процесс в неполной мере. Зависимость усилия внедрения и удержания груза на криволинейных зубьях изучена недостаточно, так как при этом необходимо учитывать различие физико-механических свойств материала по всем направлениям движения, что в неполной мере сделано в предыдущих исследованиях. Из этого вытекает необходимость в проведении дополнительных исследований по определению и теоретическому расчету усилий внедрения и удержания груза (рулонов грубых кормов) на криволинейных зубьях.
Проведённый патентный поиск, анализ научно-исследовательских работ и сделанные при этом выводы позволяют сформулировать цель и задачи исследований.
Цель работы. Повышение эффективности работы фронтального погрузчика при заготовке рулонов грубых кормов за счет разработки и обоснования параметров пружинно-винтового грузозахватного устройства. Задачи исследований:
1. Разработать и обосновать конструктивно-технологическую схему пружинно-винтового грузозахватного устройства для заготовки рулонов грубых кормов.
2. Теоретически исследовать процесс захвата и удержания рулона, и полу чить аналитические выражения для определения момента ввинчивания и коэффициента надежности удержания рулона на пружинно-винтовом устройстве и обосновать геометрические параметры устройства.
3. Экспериментально проверить теоретические предпосылки по определе нию момента ввинчивания и коэффициента надежности удержания рулона на пружинно-винтовом устройстве и получить зависимости подтверждающие обоснование параметров грузозахватного устройства.
4. Испытать в производственных условиях пружинно-винтовое грузоза хватное устройство и дать технико-экономическую оценку его использования.
Определение момента ввинчивания пружинно-винтового устройства в материал рулона
Рассмотрим рулон грубого корма длиной 2L, радиуса R со средним удельным весом у, лежащий на боку (рис.2.3). Захват рулона осуществляется путём ввинчивания пружинно-винтового устройства в материал рулона, имеющего следующие характеристики: Rz - радиус пружинно-винтового устройства; h - шаг пружинно-винтового устройства; Rs - радиус проволоки пружинно-винтового устройства; hz = /гфг/(2я) - глубина внедрения пружинно-винтового устройства в рулон; ф2 - угловая протяженность пружинно-винтового устройства; / = /іф0/(2тг.) - проекция расстояния от оси рулона до пружинно-винтового устройства на ось г; Фо - угол, на который нужно ещё повернуть пружинно-винтовое устройство, чтобы её начало достигло плоскости ху;.
Определим влияние геометрических параметров пружинно-винтового устройства на момент ввинчивания в материал рулона.
Для определения параметров грузозахватного устройства пружинно-винтового типа, при которых обеспечивается надежный захват рулона и минимальные затраты энергии, были произведены расчеты по полученным формулам в универсальной математической системе MathCAD 7.0 PRO и построены графики (рис. 2.11-2.18) (приложение 4).
В качестве исходных данных были приняты следующие параметры пружинно-винтового захвата и материала рулонов:
- диаметр проволоки пружинно-винтового захвата 20 мм,
- диаметр пружинно-винтового захвата 0,15.. .0,30 м,
- угол наклона винтовой линии захвата 9.. .17,6,
- плотность материала рулона 70... 160 кг/м3,
- коэффициент трения материала рулона о проволоку захвата 0,24.. .0,48,
- напряжение растяжения (сжатия) 14.. .40 КПа.
Анализируя полученные в результате расчетов данные и построенные графики, можно сделать заключение.
Главным критерием оценки следует признать коэффициент надежности удержания рулона, который должен быть равный 2,0-2,5 и учитывать инерционные нагрузки в процессе погрузки рулона, неоднородность материала и отличия геометрических размеров рулона [56].
Согласно рис. 2.17 и 2.18 значение коэффициента надежности удержания рулона практически не зависит от плотности материала рулона. Это связано с тем, что допускаемые напряжения в материале при удержании зависят, как от плотности, так и от веса рулона. При увеличении плотности возрастает вес рулона, который вызывает большие напряжения на захвате, но при увеличении плотности возрастают и допускаемые напряжения в материале рулона. Это приводит к тому, что коэффициент надежности удержания рулона остается практически неизменным. Значение коэффициента надежности удержания рулона возрастает с увеличением диаметра и угла наклона винтовой линии пружинно-винтового захвата (рис. 2.15 и 2.16). Однако с увеличением диаметра пружинно-винтового захвата возрастает момент ввинчивания захвата в материал рулона (рис. 2.11 и 2.12). Момент ввинчивания, также возрастает с увеличением плотности материала рулона (рис. 2.13 и 2.14). Уменьшение момента ввинчивания захвата наблюдается только при увеличении угла наклона винтовой линии захвата.
Учитывая вышеперечисленное, следует считать, что надежное удержание рулона обеспечивается при угле наклона винтовой линии 17,6 , а наименьший момент ввинчивания при диаметре 0,15 м.
Определение физико-механических и технологических свойств рулонов
Влажность материала рулонов определялась путем отбора проб согласно методик [83], их взвешиванием перед и после сушки.
Определение относительной влажности рулона осуществлялось по формуле:
Определение средней плотности материала рулона осуществляется взвешиванием рулона с четырёхкратной повторностью на весах с пределом измерений до 500 кг. После взвешивания с шестикратной повторностью в различных точках измерялись диаметр и длина рулона. Средняя плотность материала рулона определялась по формуле:
ті I где тр - средняя масса рулона, кг;
d— средний диаметр рулона, м;
I - средняя длина рулона, м;
Определение расстояния между рулонами на поле осуществлялось рулеткой с пределом измерения 20 м. Измерения производились между одноименными точками двух соседних рулонов.
Для определения значений и распределения модуля Юнга и коэффициента Пуассона проводились сжатия рулона в продольном и радиальном направлениях. Продольное сжатие рулона радиусом R и длиной L, производилось силой Р от 3 до 90 кН направленной вдоль оси х без учёта собственного веса (рис.3.4). При сжатии замерялись усилие сдавливания, продольная т и поперечная мд деформации в пяти точках по длине и четырех точках по окружности рулона (рис.3.5).
При радиальном сжатии рулона радиусом R и длиной L, силой Т от 3 до 90 кН, возникало равномерно распределенная радиальная нагрузка q (рис.3.6). При сжатии производился замер поперечной деформации uR в четырех точках по окружности.
Модуль Юнга и коэффициент Пуассона зависят от плотности материала. Поэтому при проведении экспериментальных исследований сжатию подверга-лись рулоны различной плотностью от 70 до 160 кг/м .
Программа лабораторно-полевых исследований была реализована на экспериментальной установке (рис.3.8), позволяющей проводить исследования на рулонах в натуральную величину.
Составными частями экспериментальной установки являются: основание 1 установки, которое служит также опорной базой для рулона. Основание 1 представляет собой сварную рамную конструкцию из швеллеров. К основанию 1 посредством болтов крепится вертикальная рама 2, являющаяся для вертикально-перемещающейся рамки 3 направляющей. На рамке 3 закреплялось грузозахватное устройство 4. Грузозахватное устройство имеет в своем составе гидромотор, для придания вращательного движения сменному пружинно-винтовому захвату 5. Вертикально-перемещающаяся Г-образная рамка приводится в движение парой гидроцилиндров 6. Рамка передвигается по направляющей вертикальной раме на несущих роликах, от перекосов рамку предохраняют упорные ролики. Рис.3.8, Экспериментальная установка.
1 -основание; 2 - вертикальная рама; 3 - вертикально-перемещающаяся рамка; 4 - грузозахватное устройство, 5 - пружинно-винтовой захват, 6 - гидроцилиндр.
Гидроцилиндры установки приводятся в действие от гидросистемы трактора МТЗ-80 «Беларусь», состоящей из насоса типа НШ-32, гидрораспределителя и системы нагнетательных и сливных трубопроводов.
При проведении экспериментальных исследований ставилась задача, получить данные по моменту ввинчивания пружинно-винтового захвата в материал рулона, и усилия вырывания пружинно-винтового захвата из материала рулона, определяющие надежность удержания рулона, а также данные по сжатию рулона в осевом и радиальном направлениях. Для решения поставленных задач экспериментальная установка была оснащена датчиками, и измерительной аппаратурой.
Применяемые датчики позволяли преобразовывать величины измеряемых параметров давления в агрегатах гидросистемы в изменяемые во времени электрические сигналы. Синхронность записи сигналов осуществлялась светолуче-вым магнитоэлектрическим осциллографом К20-22 №24013 на осциллографную фотобумагу шириной 200 мм и светочувствительностью 1100 ГОИ. Скорость движения фотобумаги устанавливалась 25 мм/с.
Применение потенциалометрических датчиков позволяло без предварительного усиления регистрировать сигналы различной величины измеряемых параметров при их изменении без предварительного усиления. Это способствовало повышению надёжности и стабильности проведённых измерений, что имеет важное значение, при проведении экспериментальных исследований.
Момент ввинчивания пружинно-винтового захвата в материал рулона определялся по разности давлений на входе и выходе гидромотора захвата. Усилие вырывания пружинно-винтового захвата из материала рулона определялось по разности давлений в надпоршневой и подпоршневой полостях гидроцилиндров подъема вертикально-перемещающейся рамки. Давление рабочей жидкости в полостях гидромотора и гидроцилиндров измерялось потенциало-метрическими датчиками повышенной точности ДМП-100А.
Датчики устанавливались в каналы соответствующих магистралей трубопроводов с использованием специальных штуцеров. Датчики давления питались от аккумуляторной батареи напряжением 4,5 В. Питание осциллографа осуществлялось от двух батарей СТ-135 напряжением 12 В каждая.
Работа с измерительным оборудованием в процессе проведения опытов и тарировки оборудования производилась в соответствии с правилами, изложенными в инструкциях по эксплуатации соответствующего оборудования.
Влияние параметров пружинно-винтового устройства на момент ввинчивания и коэффициент надежности удержания рулона
Цель экспериментальных исследований по ввинчиванию захвата в материал рулона и по определению надежности удержания рулона, сводилась к обоснованию геометрических параметров (диаметра и угла наклона винтовой линии) пружинно-винтового захвата грузозахватного устройства, обеспечивающих надёжное удержание рулона при минимальных затратах энергии на захват.
Результаты проведенных экспериментальных исследований представлены в приложении 6.
Для обработки данных, полученных при экспериментальных исследованиях, использовались программы анализа данных Microsoft Excel, которые позволили исследовать обширный экспериментальный материал и получить достоверные результаты (приложение 7). Проведенные вычисления показали, что экспериментальные и теоретические данные совпадают, а ошибка не превышает 11% (приложение 4).
В результате вычислений были получены уравнения регрессии, описывающие зависимости момента ввинчивания Мев от диаметра D и угла наклона винтовой линии фл захвата. По полученным уравнениям 4.1.. .4.3 были построены графики рис.4.1, по выражениям 4.4.. .4.6 графики рис. 4.2.
Графики 4.1 и 4.2 показывают, что момент ввинчивания увеличивается с увеличением диаметра и уменьшается с увеличением угла наклона винтовой линии пружинно-винтового захвата.
Влияние угла наклона винтовой линии на уменьшение момента ввинчивания связано с тем, что при увеличении угла наклона винтовой линии уменьшается длина винтовой линии, а следовательно и сила трения при движении пружинно-винтового захвата в материале рулона [73].
Влияние диаметра на увеличение момента ввинчивания связано с тем, что при увеличении диаметра увеличивается плечо приложения силы сопротивления ввинчиванию проволоки захвата.
Следовательно, можно сделать заключение, что для уменьшения момента ввинчивания необходимо уменьшать диаметр и увеличивать угол наклона винтовой линии (шаг).
Графики 4.3 и 4.4 показывают, что момент ввинчивания пружинно-винтового захвата увеличивается с увеличением плотности материала рулона. Следовательно, параметры гидромотора обеспечивающего ввинчивание пружинно-винтового захвата необходимо выбирать для самого плотного материла.Для анализа экспериментальных данных по надежности удержания рулона определялась зависимость коэффициента надежности Ки от диаметра и угла наклона винтовой линии захвата. Были получены следующие уравнения регрессии.
Графики 4.5 и 4.6 показывают, что коэффициент надежности захвата рулона увеличивается с увеличением диаметра и угла наклона винтовой линии пружинно-винтового захвата.
Влияние диаметра на увеличение коэффициента надежности захвата связано с тем, что при увеличении диаметра увеличивается площадь опорной поверхности слоев материала, на которых удерживается вес рулона [69].
Влияние угла наклона винтовой линии на коэффициент надежности захвата связано с тем, что при уменьшении угла наклона винтовой линии уменьшается шаг захвата, и толщина слоев материала, на которых удерживается вес рулона. Хотя число слоев при этом возрастает, но при приложении нагрузки связи между частицами материала рулона нарушаются при меньших напряжениях в тонком слое, чем в слое имеющим большую толщину.
Следовательно, можно сделать вывод, что при уменьшении числа слоев и увеличении их толщины, надежность захвата рулона пружинно-винтовым захватом увеличивается. Это обеспечивается увеличением диаметра и угла наклона винтовой линии (шага).
Анализируя вышеперечисленное, можно прийти к заключению, что для обеспечения большей надежности захвата и меньшего времени на захват рулона необходимо увеличивать диаметр и угол наклона винтовой линии захвата, то есть шага. Однако максимально возможные диаметр и угол наклона винтовой линии пружинно-винтового захвата ограничиваются условиями прочности и составляют 300 мм и 17,6. При этом увеличение диаметра приводит к возрастанию момента ввинчивания захвата в материал рулона. При этом увеличиваются затраты энергии, массы гидромотора и грузозахватного устройства в целом.
В результате было получено, что с увеличением плотности материала рулона коэффициент надежности удержания остается неизменным. Следовательно параметры пружинно-винтового захвата определяются условием надежного удержания рулона и минимальными затратами энергии на захват при любых значениях плотности материала рулонов. При данных условиях надежность удержания рулона обеспечивает захват с возможным наименьшим диаметром 0,15 м и углом наклона винтовой линии 17,6 (шаг 0,15 м). При этих значениях параметров пружинно-винтового захвата обеспечивается наименьший момент ввинчивания захвата в материал рулона из всех других удовлетворяющих условиям надежности удержания, что подтверждает теоретические исследования.По результатам проведённых теоретических и экспериментальных исследований был изготовлен производственный образец грузозахватного устройства пружинно-винтового типа для рулонов грубых кормов (рис. 4.8) (приложение 8). Производственные испытания проводились в ОАО «Покровское» Бала-шовского района Саратовской области (приложение 2).
Производственные испытания проводились на работах по подбору рулонов с поля и их погрузки в транспортное средство ГКБ-887Б, а так же при штабелировании рулонов.
Грузозахватное устройство навешивалось на раму погрузчика СНУ-5 50 на базе трактора МТЗ-80 «Беларусь».
