Введение к работе

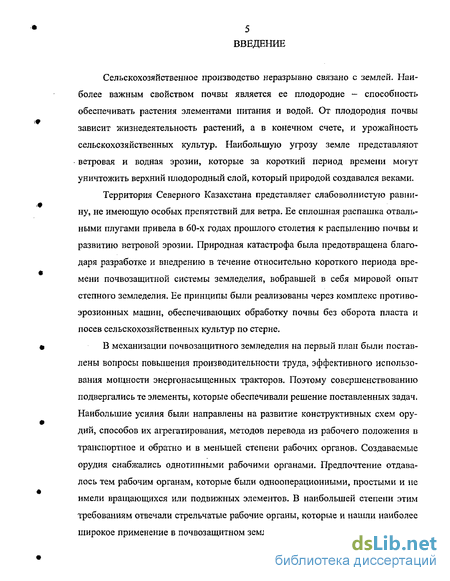

Сельскохозяйственное производство неразрывно связано с землей. Наиболее важным свойством почвы является ее плодородие - способность обеспечивать растения элементами питания и водой. От плодородия почвы зависит жизнедеятельность растений, а в конечном счете, и урожайность сельскохозяйственных культур. Наибольшую угрозу земле представляют ветровая и водная эрозии, которые за короткий период времени могут уничтожить верхний плодородный слой, который природой создавался веками.
Территория Северного Казахстана представляет слабоволнистуго равнину, не имеющую особых препятствий для ветра. Ее сплошная распашка отвальными плугами привела в 60-х годах прошлого столетия к распылению почвы и развитию ветровой эрозии. Природная катастрофа была предотвращена благодаря разработке и внедрению в течение относительно короткого периода времени почвозащитной системы земледелия, вобравшей в себя мировой опыт степного земледелия. Ее принципы были реализованы через комплекс противо-эрозионных машин, обеспечивающих обработку почвы без оборота пласта и посев сельскохозяйственных культур по стерне.
В механизации почвозащитного земледелия на первый план были поставлены вопросы повышения производительности труда, эффективного использования мощности энергонасыщенных тракторов. Поэтому совершенствованию подвергались те элементы, которые обеспечивали решение поставленных задач. Наибольшие усилия были направлены на развитие конструктивных схем орудий, способов их агрегатирования, методов перевода из рабочего положения в транспортное и обратно и в меньшей степени рабочих органов. Создаваемые орудия снабжались однотипными рабочими органами. Предпочтение отдавалось тем рабочим органам, которые были однооперационными, простыми и не имели вращающихся или подвижных элементов. В наибольшей степени этим требованиям отвечали стрельчатые рабочие органы, которые и нашли наиболее широкое применение в почвозащитном земледелии. Указанное привело к тому,

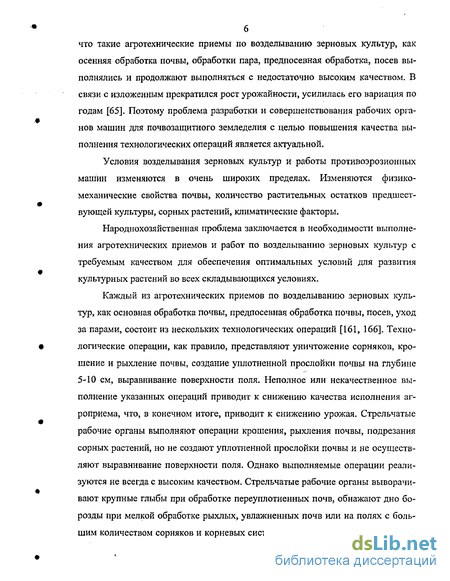

что такие агротехнические приемы по возделыванию зерновых культур, как осенняя обработка почвы, обработки пара, предпосевная обработка, посев выполнялись и продолжают выполняться с недостаточно высоким качеством. В связи с изложенным прекратился рост урожайности, усилилась его вариация по годам [65]. Поэтому проблема разработки и совершенствования рабочих органов машин для почвозащитного земледелия с целью повышения качества выполнения технологических операций является актуальной.
Условия возделывания зерновых культур и работы противоэрозионных машин изменяются в очень широких пределах. Изменяются физико-механические свойства почвы, количество растительных остатков предшествующей культуры, сорных растений, климатические факторы.
Народнохозяйственная проблема заключается в необходимости выполнения агротехнических приемов и работ по возделыванию зерновых культур с требуемым качеством для обеспечения оптимальных условий для развития культурных растений во всех складывающихся условиях.
Каждый из агротехнических приемов по возделыванию зерновых культур, как основная обработка почвы, предпосевная обработка почвы, посев, уход за парами, состоит из нескольких технологических операций [161, 166]. Технологические операции, как правило, представляют уничтожение сорняков, крошение и рыхление почвы, создание уплотненной прослойки почвы на глубине 5-10 см, выравнивание поверхности поля. Неполное или некачественное выполнение указанных операций приводит к снижению качества исполнения аг-роприема, что, в конечном итоге, приводит к снижению урожая. Стрельчатые рабочие органы выполняют операции крошения, рыхления почвы, подрезания сорных растений, но не создают уплотненной прослойки почвы и не осуществляют выравнивание поверхности поля. Однако выполняемые операции реализуются не всегда с высоким качеством. Стрельчатые рабочие органы выворачивают крупные глыбы при обработке переуплотненных почв, обнажают дно борозды при мелкой обработке рыхлых, увлажненных почв или на полях с большим количеством сорняков и корневых систем предыдущей культуры; уничто-
7 жение сорняков подрезанием приводит, при достаточной увлажненности почвы, к их приживанию.

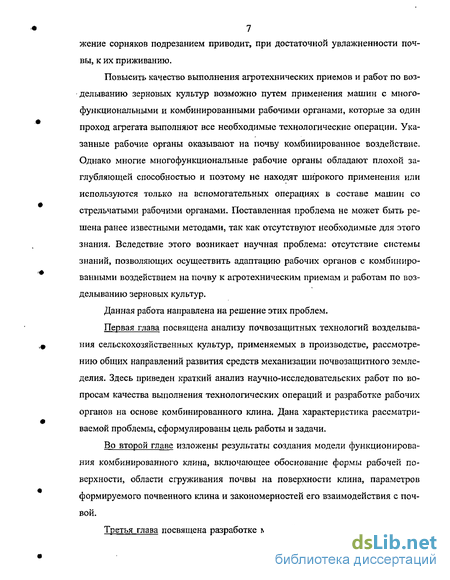

Повысить качество выполнения агротехнических приемов и работ по возделыванию зерновых культур возможно путем применения машин с многофункциональными и комбинированными рабочими органами, которые за один проход агрегата выполняют все необходимые технологические операции. Указанные рабочие органы оказывают на почву комбинированное воздействие. Однако многие многофункциональные рабочие органы обладают плохой заглубляющей способностью и поэтому не находят широкого применения или используются только на вспомогательных операциях в составе машин со стрельчатыми рабочими органами. Поставленная проблема не может быть решена ранее известными методами, так как отсутствуют необходимые для этого знания. Вследствие этого возникает научная проблема: отсутствие системы знаний, позволяющих осуществить адаптацию рабочих органов с комбинированными воздействием на почву к агротехническим приемам и работам по возделыванию зерновых культур.
Данная работа направлена на решение этих проблем.
Первая глава посвящена анализу почвозащитных технологий возделывания сельскохозяйственных культур, применяемых в производстве, рассмотрению общих направлений развития средств механизации почвозащитного земледелия. Здесь приведен краткий анализ научно-исследовательских работ по вопросам качества выполнения технологических операций и разработке рабочих органов на основе комбинированного клина. Дана характеристика рассматриваемой проблемы, сформулированы цель работы и задачи.
Во второй главе изложены результаты создания модели функционирования комбинированного клина, включающее обоснование формы рабочей поверхности, области сгруживания почвы на поверхности клина, параметров формируемого почвенного клина и закономерностей его взаимодействия с почвой.
Третья глава посвящена разработке моделей функционирования штанго-
8 вого и кольцевых рабочих органов, обоснованию параметров рабочих органов
штанго-лапового культиватора, кольцевых бороны, рыхлителя и катка.
В четвертой главе представлены результаты работ по разработке и совершенствованию комбинированных рабочих органов для глубокой обработки почвы, для подпочвенно-разбросного посева зерновых культур и бороздкового посева кулисных культур.
В пятой главе приведены рекомендации производству по применению машин на основе разработанных рабочих органов в почвозащитных технологиях возделывания сельскохозяйственных культур, используемых в Северном Казахстане и приведена экономическая эффективность их применения.
Работа выполнена в Целинном научно-исследовательском институте механизации и электрификации сельского хозяйства и Челябинском государственном агроинженерном университете.
Основу диссертационной работы составляют исследования, выполненные в период 1977-2002 гг. по тематическим планам научно-исследовательских работ в соответствии с союзными, отраслевыми программами и научно-техническими программами Республики Казахстан: 0.51.01.02.06.Н18 "Разработать агротехнические требования и изготовить макетные образцы высокопроизводительной противоэрозионной техники: сеялки для посева кулис на парах и зяби" (1977-1978 гг.); 0.51.01.02.06.Н4 "Разработать агротехнические требования, изготовить макетные образцы высокопроизводительной противоэрозионной техники и выдать исходные данные для конструирования: культиватор штанговый бессцепочный к трактору класса 3 тс" (1977-1980 гг.); 0.20.01.09.04 "Создать и освоить в производстве плоскорез-глубокорыхлитель секционный" (1980-1983 гг.); О.сх Л 09.02.03 "Культиваторы штанго-лаповые бессцепочпые к тракторам класса 3 и 5 тс" (1981-1983 гг.); О.сх. 109.02.08 "Плоскорез-глубокорыхлитель секционный к тракторам класса 8 тс" (1984-1986 гг.); О.сх. 101,01.02 ТІЛ "Провести экспериментальную проверку системы машин. Разработать и проверить прогрессивные технологии рабочих процессов и определить их фактическую эффективность по зонам Северного Казахстана" (1981-

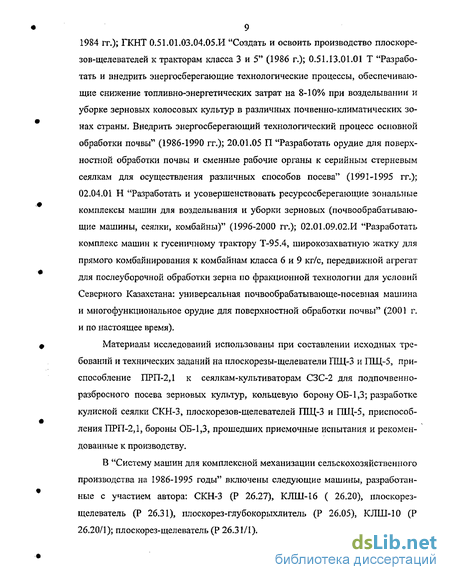

9 1984 гг.); ГКНТ 0.51.01.03,04.05.И "Создать и освоить производство плоскоре-зов-щелевателей к тракторам класса 3 и 5" (1986 г.); 0.51 Л 3.01.01 Т "Разработать и внедрить энергосберегающие технологические процессы, обеспечивающие снижение топливно-энергетических затрат на 8-10% при возделывании и уборке зерновых колосовых культур в различных почвенно-климатических зонах страны. Внедрить энергосберегающий технологический процесс основной обработки почвы" (1986-1990 гг.); 20.01.05 П "Разработать орудие для поверхностной обработки почвы и сменные рабочие органы к серийным стерневым сеялкам для осуществления различных способов посева" (1991-1995 гг.); 02.04.01 Н "Разработать и усовершенствовать ресурсосберегающие зональные комплексы машин для возделывания и уборки зерновых (почвообрабатывающие машины, сеялки, комбайны)" (1996-2000 гг.); 02.01.09.02.И "Разработать комплекс машин к гусеничному трактору Т-95.4, широкозахватную жатку для прямого комбайнирования к комбайнам класса 6 и 9 кг/с, передвижной агрегат для послеуборочной обработки зерна по фракционной технологии для условий Северного Казахстана: универсальная почвообрабатывающе-посевная машина и многофункциональное орудие для поверхностной обработки почвы" (2001 г. и по настоящее время).
Материалы исследований использованы при составлении исходных требований и технических заданий на плоскорезы-щелеватели ПЩ-3 и ПЩ-5, приспособление ПРП-2,1 к сеялкам-культиваторам СЗС-2 для подпочвенно-разбросного посева зерновых культур, кольцевую борону ОБ-1,3; разработке кулисной сеялки СКН-3, плоскорезов-щелевателей ГПД-З и ПЩ-5, приспособления ПРП-2,1, бороны ОБ-1,3, прошедших приемочные испытания и рекомендованные к производству.
В "Систему машин для комплексной механизации сельскохозяйственного производства на 1986-1995 годы" включены следующие машины, разработанные с участием автора: СКН-3 (Р 26.27), КЛШ-16 ( 26.20), плоскорез-щелеватель (Р 26.31), плоскорез-глубокорыхлитель (Р 26.05), КЛШ-10 (Р 26.20/1); плоскорез-щелеватель (Р 26.31/1).
В "Систему технологий и машин для комплексной механизации растениеводства Республики Казахстан на период до 2005 года" включены машины, разработанные с участием автора: ОБ-1,3 (Р 52.09), КЛИЫ6 (Р 54.11), КЛШ-10 (Р 45.11/1), СКН-3 (Р 54.14), ПЩ-5 (Р 54.16), ПЩ-З (Р 54.16/1), ПРП-2,1 (Р 54.00.1) СП 8.01 (Р 56.06), СП 8.02 (Р 56.06/1), СП 8.3 (Р 56.06/2).
На защиту выносятся следующие результаты:
концепция совершенствования рабочих органов для почвозащитных технологий возделывания зерновых культур;
модель функционирования клина, позволяющая определить область сгруживания почвы на поверхности рабочего органа, процессы формирования почвенного клина и его взаимодействия с почвой;
модели функционирования рабочих органов, оказывающих комбинированное воздействие на почву;
схемы и параметры комбинированных рабочих органов для обработки почвы и посева;
результаты экспериментальных исследований.
