Введение к работе
Актуальность работы
По историческим и экономическим причинам абонентские линии телефонной сети общего пользования являются двухпроводными Такое соединение приемлемо для небольших расстояний, когда ослабление сигнала невелико Однако для передачи сигнала на значительные расстояния необходимо разделение передающей и принимающей частей цепи, что приводит к необходимости использования четырехпроводных линий
Для стыковки четырехпроводных и двухпроводных цепей применяют дифференциальные системы, характеристики которых не идеальны В результате сигнал, передаваемый по исходящей части четырехпроводной цепи, возвращается к своему источнику в виде эхосигнала Другими источниками эха могут служить абонентские устройства, станционное оборудование, повреждения канала передачи Эффект эха проявляется сильнее с увеличением длительности задержки эхосигнала в эхотракте Этому способствуют различные системы преобразования, кодирования сигнала, оборудование развивающейся в настоящее время /Р-телефонии
Для снижения негативного влияния электрического эха применяются специальные устройства - эхозаградители и эхокомпенсаторы При использовании эхозаградителей встречаются определенные трудности Наличие в каналах шумов не дает возможности создать эхозаградители с высокой чувствительностью При включении эхозаградителей ухудшается качество связи из-за, так называемого, эффекта клиппирования (пропадание части начальных и конечных слогов слов) Подобных проблем позволяют избежать более «интеллектуальные» устройства - эхокомпенсаторы
Основная функция эхокомпенсатора заключается в формировании оценки эхосигнала и вычитании ее из просочившегося эхосигнала Построение эхокомпенсаторов ведется с применением теории адаптивной обработки сигналов, теории временных рядов, теории статистики При создании эхокомпенсаторов делается предположение о том, что телефонный канал обладает линейными характеристиками, однако в последнее время активно ведутся исследования вклада нелинейных составляющих эхотракта и их влияния на качество передаваемой речи
В основе работы эхокомпенсаторов лежат различные адаптивные алгоритмы, которые на основании информации о величине ошибки и отсчетах сигнала дальнего абонента соответствующим образом подстраивают коэффициенты адаптивного фильтра (АФ), основанного на цифровом фильтре с конечной импульсной характеристикой (КИХ) Оценка эхосигнала получается путем свертки коэффициентов КИХ-фильтра и сигнала дальнего абонента
К основным свойствам эхокомпенсатора можно отнести скорость сходимости адаптивного
алгоритма и уровень остаточного эха Однако существует еще один фактор, определяющий
использование адаптивных алгоритмов — потребление вычислительных ресурсов или
вычислительная нагрузка На практике этот фактор часто делает невозможной или
нерентабельной реализацию сложных алгоритмов ввиду резкого возрастания стоимости
онечного решения или невозможности работы алгоритма в реальном времени Кроме того, для
аких систем связи как IP-телефония, спутниковая связь остро стоит проблема увеличения
ительности импульсной характеристики (ИХ) канала при передаче сигнала Это ведет к
величению числа весовых коэффициентов адаптивного фильтра, применяемого в
хокомпенсаторе и, следовательно, к повышению вычислительной нагрузки
Задача снижения вычислительной нагрузки существующих алгоритмов перестройки
есовых коэффициентов адаптивного фильтра является актуальной, несмотря на постоянное
еличение мощности производимых сигнальных процессоров Анализ наиболее широко
именяемых в настоящее время алгоритмов эхокомпенсации показывает, что они не
эффективно используют вычислительные ресурсы в задаче эхокомпенсации Модернизация исходных алгоритмов с целью снижения вычислительной нагрузки дает положительный результат Кроме того, с развитием систем связи требования к скорости и качеству обработки информации процессорами цифровой обработки сигналов становятся все более жесткими В конечном итоге, создание новых, алгоритмов позволит улучшить качество предоставляемых абонентам услуг
Цель работы состоит в разработке адаптивных алгоритмов для удаления эхосигналов с большой величиной задержки в телефонных каналах
Для достижения указанной цели в диссертационной работе решаются следующие задачи
Проводится анализ ранее предложенных методов снижения вычислительной нагрузки адаптивных алгоритмов в задаче эхокомпенсации Оцениваются результаты тестирования существующих адаптивных алгоритмов согласно рекомендации Международного союза электросвязи (МСЭ-Т) G 165
Разрабатывается процедура снижения количества операций в адаптивном алгоритме, основанная на разбиении набора весовых коэффициентов адаптивного фильтра на блоки с дальнейшим анализом импульсной характеристики эхотракта согласно новым критериям
На основе разработанной процедуры выполняется модификация адаптивных алгоритмов -Нормализованного метода наименьших квадратов (НМНК) и Рекурсивного метода наименьших квадратов (РНК), и с использованием полученных адаптивных алгоритмов разрабатывается эхокомпенсатор
Определяется влияние параметров алгоритмов на работу эхокомпенсатора, исследуются результаты работы эхокомпенсатора на основных тестах рекомендации МСЭ-Т G 165 Выполняется сравнение работы новых алгоритмов на тестовых и речевых сигналах при появлении дополнительных искажений в импульсной характеристике эхотракта Исследуется работа многоканального эхокомпенсатора, построенного на основе новых алгоритмов
Предметом исследования являются характеристики разработанных адаптивных алгоритмов в задаче эхокомпенсации
Методы исследования основаны на положениях теории сигналов и цепей дискретного времени, теории адаптивных систем, методах математической статистики и линейной алгебры Моделирование и анализ полученных алгоритмов проводились на ЭВМ
Научная новизна работы*
Разработана процедура снижения вычислительной нагрузки адаптивных алгоритмов, применяемых в эхокомпенсации, основанная на новых критериях блочной оценки весовых коэффициентов адаптивного фильтра
Разработаны адаптивные алгоритмы, основанные на новой процедуре, позволягощие повысить эффективность работы эхокомпенсатора
Произведено тестирование работы эхокомпенсатора на основе полученных алгоритмов, по результатам которого определены значения параметров адаптивных алгоритмов, при которых эхокомпенсатор может быть использован при построении телефонной сети
На основе разработанных алгоритмов построен многоканальный эхокомпенсатор, обладающий большей эффективностью за счет снижения вычислительной нагрузки адаптивного алгоритма
Внедрение:
1 Результаты научной работы автора использованы в разработках Верхневолжского филиала ОАО «Центртелеком» (г Ярославль)
2 Результаты диссертационной работы внедрены в учебный процесс на кафедре динамики электронных систем физического факультета Ярославского государственного университета имени ПГ Демидова (специальность 200900 - Сети связи и системы коммутации), а также внедрены в научно-исследовательские работы при выполнении исследований в рамках грантов РФФИ № 02-02-17500 «Нелинейная динамика цифровых электронных систем» (2002-2004 гг), № 06-02-17195 «Нелинейные явления в динамических системах дискретного времени» (2006-2008 гг) и Кг 06-08-00782 «Развитие теории цифровой обработки сигналов и изображений в технических системах» (2006-2008гг), при выполнении исследований в рамках задания Федерального агентства по образованию РФ на проведение научных исследований по тематическому плану научно-исследовательских работ (номер государственной регистрации НИР 01200201894) «Исследование динамики нелинейных электронных устройств и систем дискретного времени»
На защиту выносятся:
Новая процедура снижения вычислительной сложности адаптивных алгоритмов на основе разработанных критериев оценки блоков весовых коэффициентов
Разработанные адаптивные алгоритмы подстройки весовых коэффициентов КИХ-фильтра во временной области, построенные с применением новой процедуры
Результаты тестирования эхокомпенсатора на основе полученных адаптивных алгоритмов
Результаты применения разработанных адаптивных алгоритмов при построении многоканального эхокомпенсатора
Практическая ценность работы:
Разработана процедура снижения вычислительной нагрузки адаптивных алгоритмов эхокомпенсации, которая не требует внесения значительных изменений в уже существующий код, что позволяет повысить эффективность алгоритмов эхокомпенсации без существенных затрат
Разработаны адаптивные алгоритмы, основанные на алгоритме НМНК, которые отличаются невысокой вычислительной сложностью и простотой реализации, а алгоритмы, основанные на алгоритме РНК, позволяют значительно снизить вычислительную нагрузку за счет сокращения матричных преобразований, специфичных для данного алгоритма
Применение полученных адаптивных алгоритмов в составе эхокомпенсатора позволяет обрабатывать эхотракты с задержкой эхосигнала более 250 мс
Применение новых алгоритмов в составе многоканального эхокомпенсатора позволяет снизить сократить количество вычислений на 30% относительно классических алгоритмов
Апробация результатов работы:
Основные результаты диссертационной работы обсуждались на 7-й и 8-й Международной онференции и выставке «Цифровая обработка сигналов и ее применение» юсква, 2005, 2006), LX, LXI Научной сессии, посвященной Дню радио (Москва, 2005, 2006), V Всероссийской научно-практической конференции «Информационные технологии в лектротехнике и электроэнергетике» (Чебоксары, 2002), 2-й Международной конференции <Цепи и системы связи» ШЕЕ (Москва, 2004), Международной научно-технической онференции «Информационные средства и технологии» (Москва, 2005), Научно-техническом еминаре «Системы синхронизации, формирования и обработки сигналов для связи и вещания» Самара, 2005), 12-й Международной научно-технической конференции студентов и аспирантов ЭИ, Москва, 2006), а также на ярославских областных конференциях молодых ученых и спирантов
По теме диссертации опубликовано 24 научных работы, включая 2 статьи в изданиях, входящих в Перечень периодических научных и научно-технических изданий, выпускаемых в Российской Федерации, в которых рекомендуется публикация основных результатов диссертаций на соискание ученой степени доктора наук, и 22 доклада на конференциях
Структура и объем работы:

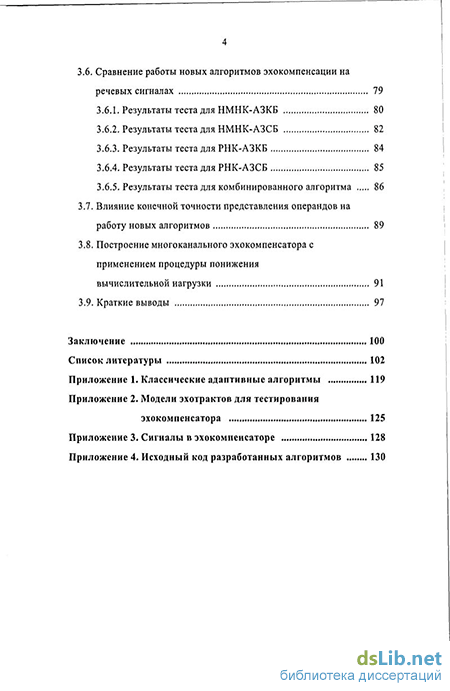

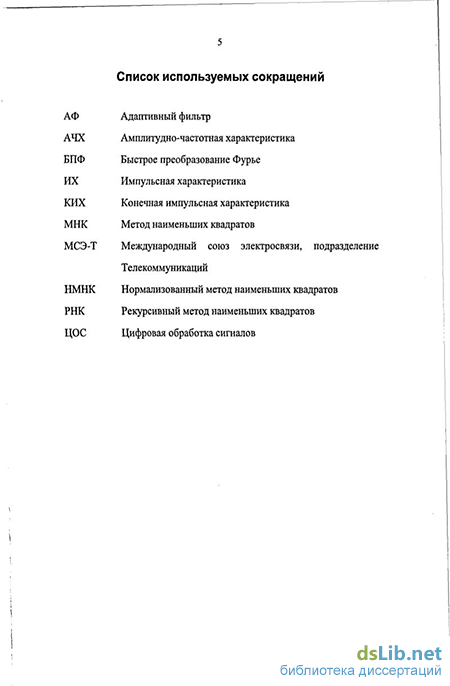

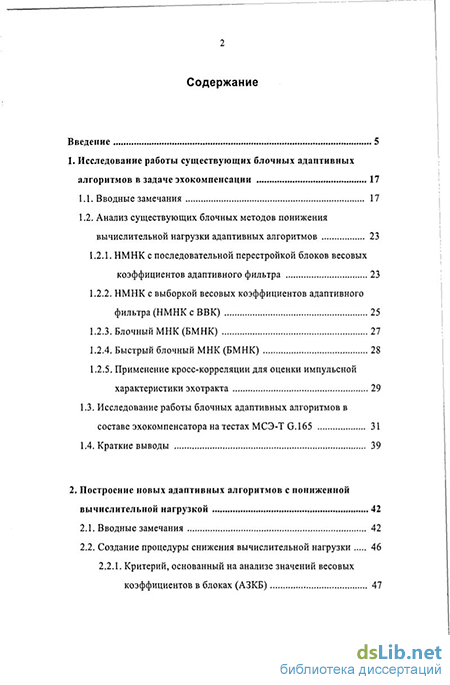

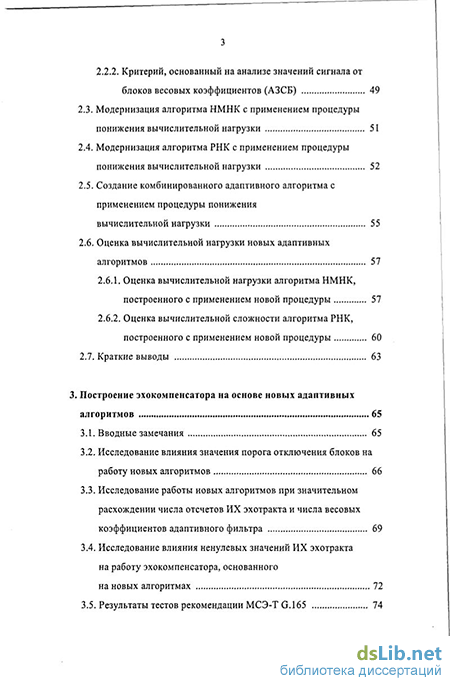

Диссертация состоит из введения, трех разделов, заключения и списка литературы, включающего 117 наименований Общий объем диссертации составляет 151 страницу машинописного текста. Работа содержит 28 рисунков и 4 приложения
