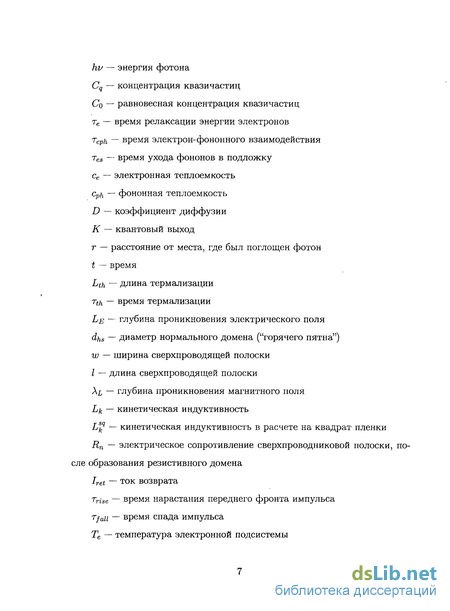

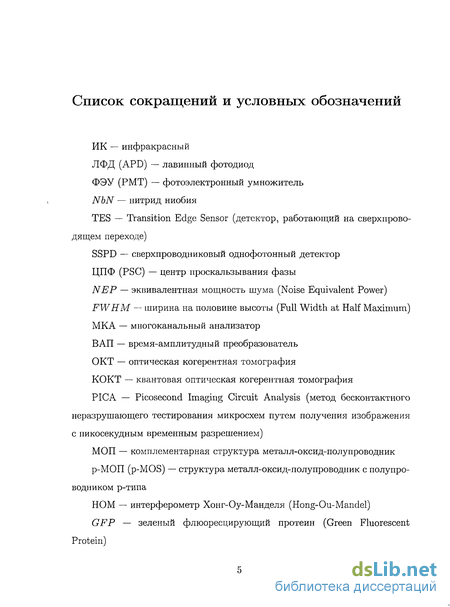

Введение к работе

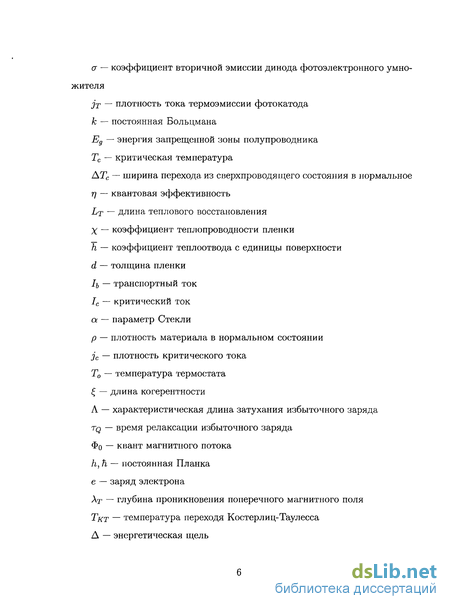

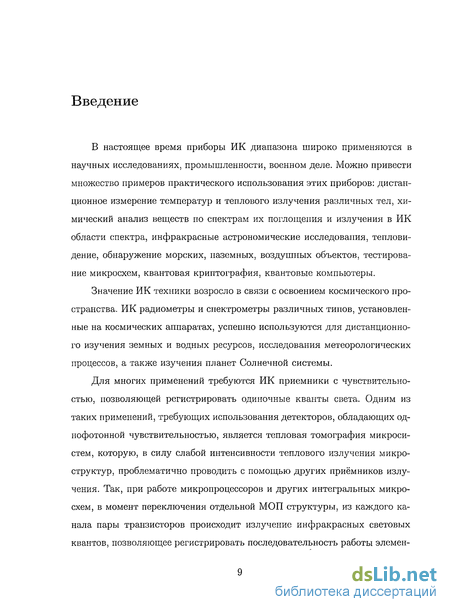

В настоящее время приборы ИК диапазона широко применяются в научных исследованиях, промышленности, военном деле. Можно привести множество примеров практического использования этих приборов: дистанционное измерение температур и теплового излучения различных тел, химический анализ веществ по спектрам их поглощения и излучения в ИК области спектра, инфракрасные астрономические исследования, тепловидение, обнаружение морских, наземных, воздушных объектов, тестирование микросхем, квантовая криптография, квантовые компьютеры.
Значение ИК техники возросло в связи с освоением космического пространства. ИК радиометры и спектрометры различных типов, установленные на космических аппаратах, успешно используются для дистанционного изучения земных и водных ресурсов, исследования метеорологических процессов, а также изучения планет Солнечной системы.
Для многих применений требуются ИК приемники с чувствительностью, позволяющей регистрировать одиночные кванты света. Одним из таких применений, требующих использования детекторов, обладающих од-нофотонной чувствительностью, является тепловая томография микросистем, которую, в силу слабой интенсивности теплового излучения микроструктур, проблематично проводить с помощью других приёмников излучения. Так, при работе микропроцессоров и других интегральных микросхем, в момент переключения отдельной МОП структуры, из каждого канала пары транзисторов происходит излучение инфракрасных световых квантов, позволяющее регистрировать последовательность работы элемен-
тов схемы и проводить, таким образом, ее диагностику [1, 2]. Усилия разработчиков направлены на увеличение скорости срабатывания ключевых элементов и снижение энергетических затрат при переключении. Используя в тестерах микросхем уже известные однофотонные детекторы, приходится значительно увеличивать время наблюдения, что в сочетании со всё возрастающим числом элементов интегральных схем сильно увеличивает общее время тестирования и не позволяет проводить этим методом контроль качества микропроцессоров в процессе производства.

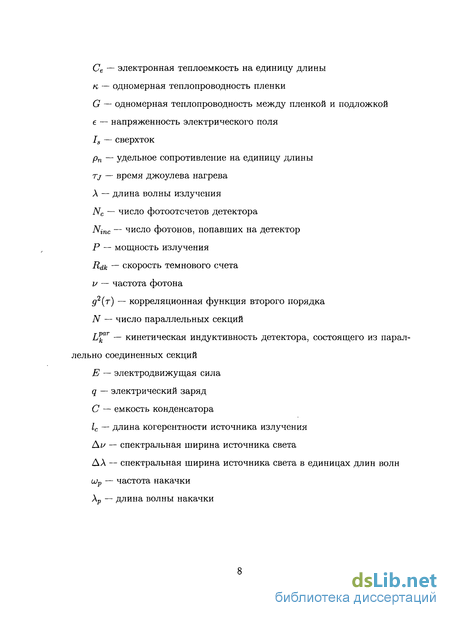

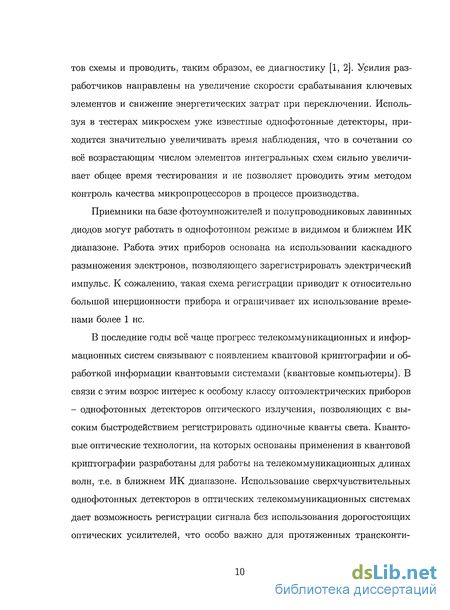

Приемники на базе фотоумножителей и полупроводниковых лавинных диодов могут работать в однофотонном режиме в видимом и ближнем ИК диапазоне. Работа этих приборов основана на использовании каскадного размножения электронов, позволяющего зарегистрировать электрический импульс. К сожалению, такая схема регистрации приводит к относительно большой инерционности прибора и ограничивает их использование временами более 1 не.
В последние годы всё чаще прогресс телекоммуникационных и информационных систем связывают с появлением квантовой криптографии и обработкой информации квантовыми системами (квантовые компьютеры). В связи с этим возрос интерес к особому классу оптоэлектрических приборов - однофотонных детекторов оптического излучения, позволяющих с высоким быстродействием регистрировать одиночные кванты света. Квантовые оптические технологии, на которых основаны применения в квантовой криптографии разработаны для работы на телекоммуникационных длинах волн, т.е. в ближнем ИК диапазоне. Использование сверхчувствительных однофотонных детекторов в оптических телекоммуникационных системах дает возможность регистрации сигнала без использования дорогостоящих оптических усилителей, что особо важно для протяженных трансконти-

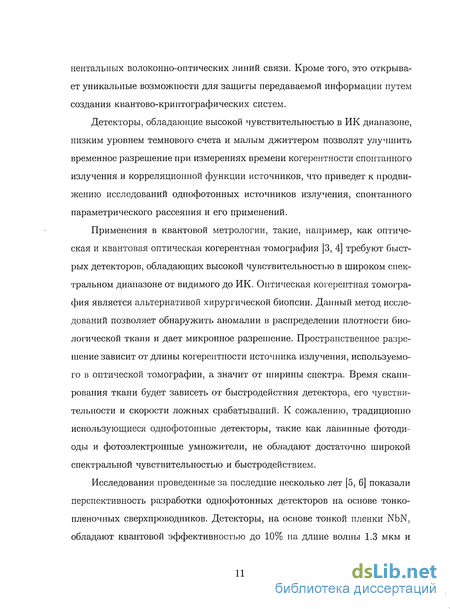

нентальных волоконно-оптических линий связи. Кроме того, это открывает уникальные возможности для защиты передаваемой информации путем создания квантово-криптографических систем.
Детекторы, обладающие высокой чувствительностью в ИК диапазоне, низким уровнем темнового счета и малым джиттером позволят улучшить временное разрешение при измерениях времени когерентности спонтанного излучения и корреляционной функции источников, что приведет к продвижению исследований однофотонных источников излучения, спонтанного параметрического рассеяния и его применений.
Применения в квантовой метрологии, такие, например, как оптическая и квантовая оптическая когерентная томография [3, 4] требуют быстрых детекторов, обладающих высокой чувствительностью в широком спектральном диапазоне от видимого до ИК. Оптическая когерентная томография является альтернативой хирургической биопсии. Данный метод исследований позволяет обнаружить аномалии в распределении плотности биологической ткани и дает микронное разрешение. Пространственное разрешение зависит от длины когерентности источника излучения, используемого в оптической томографии, а значит от ширины спектра. Время сканирования ткани будет зависеть от быстродействия детектора, его чувствительности и скорости ложных срабатываний. К сожалению, традиционно использующиеся однофотонные детекторы, такие как лавинные фотодиоды и фотоэлектронные умножители, не обладают достаточно широкой спектральной чувствительностью и быстродействием.
Исследования проведенные за последние несколько лет [5, 6] показали перспективность разработки однофотонных детекторов на основе тонкопленочных сверхпроводников. Детекторы, на основе тонкой пленки NbN, обладают квантовой эффективностью до 10% на длине волны 1.3 мкм и

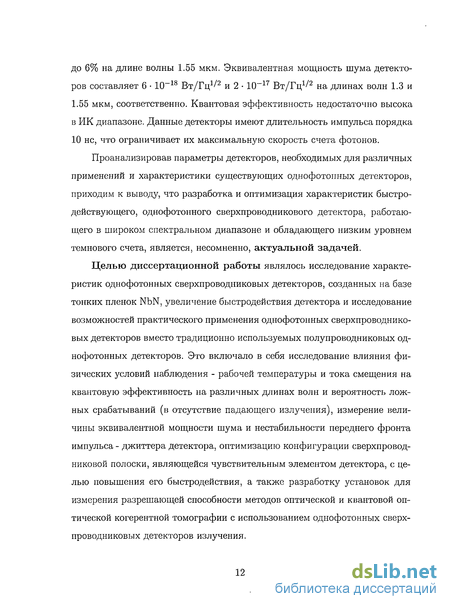

до 6% на длине волны 1.55 мкм. Эквивалентная мощность шума детекторов составляет 6 Ю-18 Вт/Гц1/2 и 2 10~17 Вт/Гц1/2 на длинах волн 1.3 и 1.55 мкм, соответственно. Квантовая эффективность недостаточно высока в ИК диапазоне. Данные детекторы имеют длительность импульса порядка 10 не, что ограничивает их максимальную скорость счета фотонов.
Проанализировав параметры детекторов, необходимых для различных применений и характеристики существующих однофотонных детекторов, приходим к выводу, что разработка и оптимизация характеристик быстродействующего, однофотонного сверхпроводникового детектора, работающего в широком спектральном диапазоне и обладающего низким уровнем темнового счета, является, несомненно, актуальной задачей.
Целью диссертационной работы являлось исследование характеристик однофотонных сверхпроводниковых детекторов, созданных на базе тонких пленок NbN, увеличение быстродействия детектора и исследование возможностей практического применения однофотонных сверхпроводниковых детекторов вместо традиционно используемых полупроводниковых однофотонных детекторов. Это включало в себя исследование влияния физических условий наблюдения - рабочей температуры и тока смещения на квантовую эффективность на различных длинах волн и вероятность ложных срабатываний (в отсутствие падающего излучения), измерение величины эквивалентной мощности шума и нестабильности переднего фронта импульса - джиттера детектора, оптимизацию конфигурации сверхпроводниковой полоски, являющейся чувствительным элементом детектора, с целью повышения его быстродействия, а также разработку установок для измерения разрешающей способности методов оптической и квантовой оптической когерентной томографии с использованием однофотонных сверхпроводниковых детекторов излучения.
В качестве объекта исследования выбраны сверхпроводниковые полоски нитрида ниобия шириной порядка 100 нм и длиной от 100 до 500 мкм, изготовленные методом электроннолучевой литографии из плёнок NbN толщиной 3.5 нм. Плёнки были нанесены на полированную сапфировую подложку методом магнетронного распыления Nb в газовой смеси N2 и Аг. Для удобства практического применения детектора, сверхпроводниковая полоска изготавливалась в виде меандра, покрывающего площадку 10x10 мкм2, что существенно упрощает совмещение детектора со стандартным телекоммуникационным оптическим одномодовым волокном.
Предмет работы включает в себя:
Разработку и изготовление экспериментальных установок для измерений квантовой эффективности исследуемых образцов в интервале рабочих температур от 2.0 К до 4.2 К в диапазоне длин волн 0.56—1.55 мкм, для измерения скорости темнового счета детектора, а также для измерения джиттера однофотонного сверхпроводникового детектора методом совпадений.
Разработку и изготовление экспериментальных установок для измерения разрешающей способности методов оптической когерентной томографии и квантовой оптической когерентной томографии с использованием однофотонных сверхпроводниковых детекторов.
Измерение квантовой эффективности исследуемых структур в зависимости от рабочего тока, длины волны излучения, и рабочей температуры.
Измерение зависимости скорости темнового счета от величины рабочего тока и рабочей температуры и вычисление величины эквивалентной мощности шума из измеренных и экстарполированных данных по
квантовой эффективности и скорости темнового счета детектора при рабочей температуре 2 К.
Измерение разрешающей способности методов оптической когерентной томографии и квантовой оптической когерентной томографии с использованием лавинных фотодиодов и однофотонных сверхпроводниковых детекторов.
Разработку конфигурации детектора, позволяющей уменьшить длительность отклика, а следовательно, улучшить его быстродействие.
Особенностью методик исследования однофотонных процессов является статистический характер измеряемых величин. Излучение источников, подаваемое на образец, ослаблялось настолько, что время отклика образца на поглощение фотона было много меньше среднего времени между попаданиями фотонов на образец. Это обеспечивало однофотонность отклика как в случае работы с непрерывными источниками излучения, так и с импульсными источниками. Статистический характер имеют квантовая эффективность и другие измеряемые величины, такие как, длительность отклика и джиттер детектора.
В процессе работы были получены следующие новые научные результаты:
Исследована зависимость квантовой эффективности от тока смеще
ния однофотонного сверхпроводникового детектора на основе тонкой
пленки NbN при разных рабочих температурах. Понижение темпе
ратуры от 4.2 К до 2.0 К приводит к увеличению квантовой эффек
тивности на телекоммуникационных длинах волн 1.3 мкм и 1.55 мкм
приблизительно в 5 раз.
Квантовая эффективность однофотонного сверхпроводникового детектора на телекоммуникационных длинах волн 1.3 мкм и 1.55 мкм при рабочей температуре 2.0 К достигает максимальной величины ~ 30 %, которая соответствует коэффициенту поглощения сверхпроводниковой NbN наноструктуры, т.е. детектор в данном режиме срабатывает на каждый поглощенный фотон.
Исследована зависимость скорости темнового счета от транспортного тока для узких полосок из пленки NbN толщиной 3.5 нм, при температурах 2.0 - 4.2 К. Скорость темнового счета экспоненциально зависит от приведенного транспортного тока. Понижение рабочей температуры детектора приводит к увеличению показателя экспоненты.
Из экспериментальных данных по квантовой эффективности и скорости темнового счета вычислена эквивалентная мощность шума однофотонного сверхпроводникового детектора на основе узкой полоски из NbN в диапазоне длин волн 0.56 — 1.55 мкм при температуре 2 К.
Методом совпадений измерен джиттер NbN однофотонного сверхпроводникового детектора площадью 10 х 10 мкм2 и толщиной пленки 3.5 нм.
С помощью численного моделирования и экспериментальной проверки получено, что деление меандра SSPD на несколько более коротких секций, соединенных параллельно, позволяет уменьшить длительность отклика детектора, сохранив прежнюю рабочую площадь детектора.
Однофотонный NbN детектор способен зарегистрировать излучение в более широком спектральном диапазоне по сравнению с лавинными
фотодиодами, что приводит к увеличению разрешающей способности методов интерференции сигналов низкой когерентности.
На защиту выносятся следующие положения:
Понижение рабочей температуры однофотонного сверхпроводникового детектора на основе тонкой пленки NbN толщиной 3.5 нм площадью 10x10 мкм2 с 4.2 до 2.0 К приводит к увеличению квантовой эффективности на длинах волн 1.3 мкм и 1.55 мкм в 4 - 6 раз.
Квантовая эффективность однофотонного сверхпроводникового детектора на телекоммуникационных длинах волн 1.3 мкм и 1.55 мкм при рабочей температуре 2.0 К достигает максимальной величины и 30 %.
Скорость темнового счета SSPD является экспоненциальной функцией приведенного транспортного тока, с показателем экспоненты, зависящим от температуры. Понижение рабочей температуры детектора с 4.2 до 2.0 К приводит к увеличению показателя экспоненты в «2.3 раза. Минимальное экспериментально полученное значение скорости темнового счета SSPD при температуре 2.0 К составляет 3-Ю-4 с-1 и ограничивается временем накопления данных.
Из полученных зависимостей квантовой эффективности и скорости темнового счета при разных температурах следует, что соотношение сигнал/шум увеличивается при более глубоком охлаждении NbN детектора. Эквивалентная мощность шума однофотонного сверхпро-водпикового NbN детектора при рабочей температуре 2.0 К для телекоммуникационных длин волн 1.26 мкм и 1.55 мкм, вычисленная из измеренных значений квантовой эффективности и скорости тем-
нового счета достигает 1.5-10 20 Вт/Гц1/2 и 2 10 20 Вт/Гц1/2, соответственно.
Джиттер NbN однофотонного сверхпроводникового детектора площадью 10 х 10 мкм2 и толщиной пленки 3.5 нм, полученный методом совпадений (старт-стоп схема), составляет менее 50 пс.
Деление меандра SSPD на несколько более коротких секций, соединенных параллельно позволяет уменьшить длительность отклика детектора, сохранив прежнюю рабочую площадь детектора. Так, деление образца площадью 10 х 10 мкм2 на 2 секции приводит к уменьшению длительности времени спада с 8 не до 2.2 не, а деление на 5 секций дает время спада меньше 0.7 не.
Разрешающая способность метода оптической когерентной томографии с центральной длиной волны излучения источника около 1100 нм с использованием SSPD достигает 2.9 мкм, что на 1.8 мкм меньше, чем с использованием кремниевого лавинного фотодиода. Данное значение ограничено не спектральным откликом SSPD, а спектром источника излучения.
Использование однофотонных сверхпроводниковых детекторов в квантовой оптической когерентной томографии с центральной длиной волны излучения 800 нм приводит к увеличению разрешающей способности данного метода с 0.99 до 0.82 мкм.
Практическая значимость работы.
Практическим результатом работы явилось создание быстродействующего детектора одиночных фотонов на основе эффекта однофотонного детектирования оптического и ИК излучений тонкопленочными сверхпро-
водящими наноструктурами. Детектор обладает рекордными характеристиками по быстродействию и чувствительности в широком спектральном диапазоне от УФ до ИК. Были созданы установки для измерения разрешающей способности методов оптической и квантовой оптической когерентной томографии на основе спонтанного параметрического рассеяния света в качестве широкополосного источника излучения и с использованием данных сверхпроводниковых наноструктур в качестве детекторов излучения. Показана перспективность применения однофотонных сверхпроводниковых детекторов в корреляционной инфракрасной микроскопии живых биологических образцов с высоким временным разрешением.
В 2005 году на базе УНРЦ МПГУ было создано Закрытое акционерное общество «Сверхпроводниковые нанотехнологии»1 («Scontel») как малое предприятие, ориентированное на реализацию научных разработок коллектива в области научного приборостроения. «Scontel» успешно занимается коммерциализацией в частности однофотонных сверхпроводниковых детекторов, являющихся объектом исследования данной диссертационной работы. Одно- и двухканальные приемные системы2 с однофотонными сверхпроводниковыми детекторами видимого и ИК диапазона пользуются большим спросом по всему миру. Системы уже были поставлены в Италию, Францию, Австрию, Швейцарию, США, Китай, Японию и нашли широкое применение в различных областях, таких как квантовая криптография, исследование люминесценции квантовых точек, оптическая когерентная томография и др.
Во время проведения исследования были получены следующие патенты: патент на изобретение № 2300825 зарегистрирован 10.06.2007 приоритет от 21.12.2005, "Быстродействующий сверхпроводниковый однофотон-
ный детектор", авторы Гольцман Г.Н., Чулкова Г.М., Окунев О.В., Воронов Б.М., Каурова Н.С., Корнеев А.А., Антипов А.В., Минаева О.В;
патент на изобретение № 2327253 зарегистрирован 20.06.2008, Заявка 15.08.2006 № 2006.129452 "Быстродействующий сверхпроводниковый одно-фотонный детектор с полосковыми резисторами" авторы Гольцман Г. Н., Чулкова Г. М., Окунев О. В., Мельников А. П., Воронов Б. М., Каурова Н. С. Корнеев А. А., Антипов А. В., Минаева О. В., Дивочий А. В.
Достигнутые характеристики детектора позволят улучшить параметры уже существующих применений в различных областях. Значительное увеличение быстродействия и квантовой эффективности позволит существенно сократить время тестирования при анализе работы больших интегральных схем [2, 7, 1], увеличить длину и скорость передачи данных в оптических телекоммуникационных линиях связи, квантовой криптографии, квантовых компьютерах и т.д. Кроме того, улучшенные характеристики однофотонного детектора приведут к продвижению исследований однофо-тонных источников излучения, спонтанного параметрического рассеяния и его применений в различных корреляционных методах исследования.
Диссертация состоит из Введения, пяти глав и Заключения.
Во Введении обосновывается актуальность выбранной темы, формулируется цель исследования, раскрывается научная новизна и практическая значимость работы, приводится краткое содержание диссертации.
В первой главе сделан обзор литературы по существующим однофо-тонным детекторам видимого и ИК диапазона. Рассмотрены основные механизмы работы однофотонных детекторов. Обсуждаются теоретические модели, объясняющие возникновение резистивного состояния в сверхпроводящих пленках, в условиях протекания электрического тока, при погло-щении фотона.
Во второй главе приводится описание методики отбора образцов для исследований, техник и методик экспериментальных исследований квантовой эффективности, скорости темнового счета и эквивалентной мощности шума SSPD при рабочих температурах, лежащих в интервале от 2 до 4.2 К. Также приведено описание разработанной установки для измерения джиттера сверхпроводникового детектора методом совпадений (старт-стоп схема).
В третьей главе приводятся результаты исследований зависимостей квантовой эффективности для длин волн в диапазоне 0.56 - 1.55 мкм, скорости темнового счета и эквивалентной мощности шума SSPD от величины транспортного тока. Произведено сравнение результатов, полученных при разных рабочих температурах.
В четвертой главе представлены исследования нестабильности времени отклика однофотоннного детектирования тонкими сверхпроводящими плёнками в условиях смещения их током. Исследуются способы уменьшения длительности отклика сверхпроводникового детектора, которая ограничена кинетической индуктивностью тонкой и длинной сверхпроводниковой полоски NbN.
В пятой главе представлен обзор литературы по применению однофо-тонных сверхпроводниковых детекторов в квантовой оптике и электронике. Приводятся методики и результаты оригинальных измерений по применению SSPDs в оптической когерентной томографии и квантовой оптической когерентной томографии. Анализируются возможности применения одно-фотонного сверхпроводникового детектора при исследованиии живых биологических объектов.
В Заключении сформулированы научные результаты, полученные в диссертации.
Результаты настоящего исследования опубликованы в 17 печатных работах, список которых приведён в конце диссертации, двух патентах Российской Федерации и представлены в 30 докладах на российских и международных конференциях.
