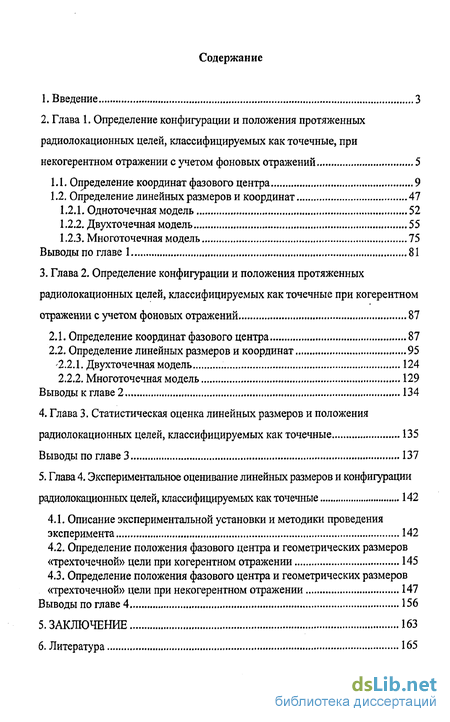

Содержание к диссертации
1. Введение 3

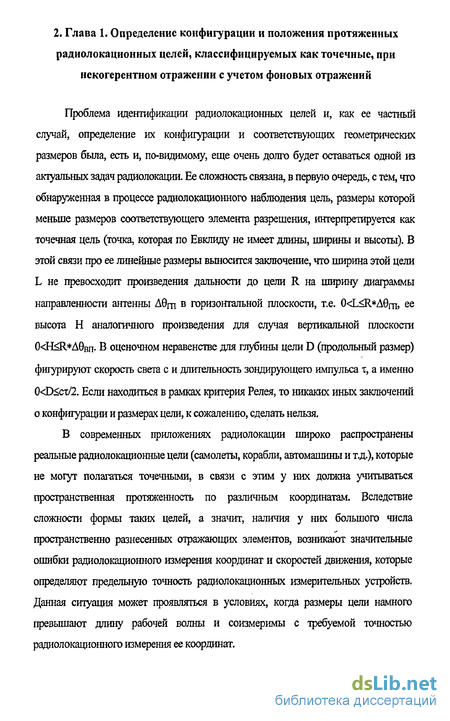

2. Глава 1. Определение конфигурации и положения протяженных радиолокационных целей, классифицируемых как точечные, при некогерентном отражении с учетом фоновых отражений 5

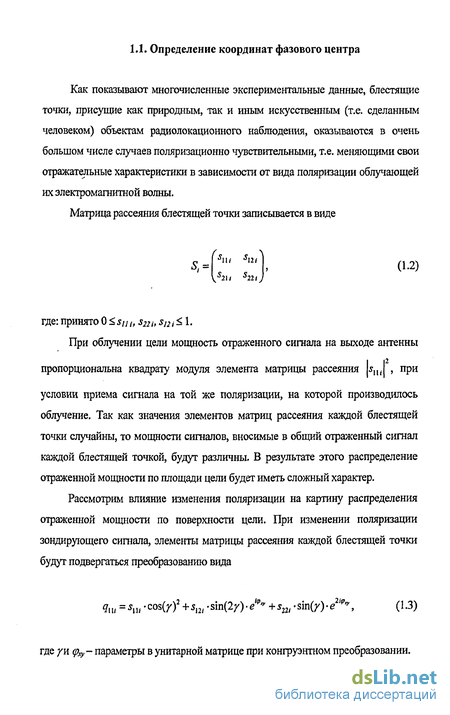

1.1. Определение координат фазового центра 9
1.2. Определение линейных размеров и координат 47
1.2.1. Одноточечная модель 52
1.2.2. Двухточечная модель 55
1.2.3. Многоточечная модель 75
Выводы по главе 1 81
3. Глава 2. Определение конфигурации и положения протяженных
радиолокационных целей, классифицируемых как точечные при когерентном
отражении с учетом фоновых отражений 87
2.1. Определение координат фазового центра 87
2.2. Определение линейных размеров и координат 95
2.2.1. Двухточечная модель 124
2.2.2. Многоточечная модель 129
Выводы к главе 2 134
4. Глава 3. Статистическая оценка линейных размеров и положения
радиолокационных целей, классифицируемых как точечные 135
Выводы по главе 3 137
5. Глава 4. Экспериментальное оценивание линейных размеров и конфигурации
радиолокационных целей, классифицируемых как точечные 142
4.1. Описание экспериментальной установки и методики проведения эксперимента 142
4.2. Определение положения фазового центра и геометрических размеров «трехточечной» цели при когерентном отражении 145
4.3. Определение положения фазового центра и геометрических размеров «трехточечной» цели при некогерентном отражении 147
Выводы по главе 4 156
5. ЗАКЛЮЧЕНИЕ 163
6. Литература 165

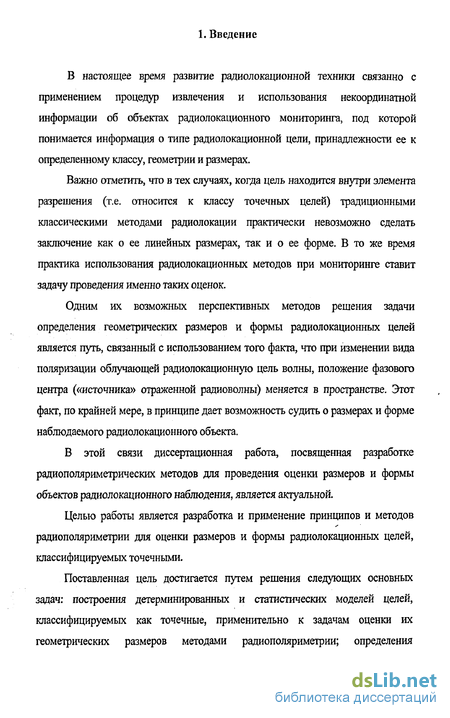

Введение к работе
В настоящее время развитие радиолокационной техники связанно с применением процедур извлечения и использования некоординатной информации об объектах радиолокационного мониторинга, под которой понимается информация о типе радиолокационной цели, принадлежности ее к определенному классу, геометрии и размерах.
Важно отметить» что в тех случаях, когда цель находится внутри элемента разрешения (т.е. относится к классу точечных целей) традиционными классическими методами радиолокации практически невозможно сделать заключение как о ее линейных размерах, так и о ее форме. В то же время практика использования радиолокационных методов при мониторинге ставит задачу проведения именно таких оценок.
Одним их возможных перспективных методов решения задачи определения геометрических размеров и формы радиолокационных целей является путь, связанный с использованием того факта, что при изменении вида поляризации облучающей радиолокационную цель волны, положение фазового центра («источника» отраженной радиоволны) меняется в пространстве. Этот факт, по крайней мере, в принципе дает возможность судить о размерах и форме наблюдаемого радиолокационного объекта.
В этой связи диссертационная работа, посвященная разработке радиополяриметрических методов для проведения оценки размеров и формы объектов радиолокационного наблюдения, является актуальной.
Целью работы является разработка и применение принципов и методов радиополяриметрии для оценки размеров и формы радиолокационных целей, классифицируемых точечными.
Поставленная цель достигается путем решения следующих основных задач: построения детерминированных и статистических моделей целей, классифицируемых как точечные, применительно к задачам оценки их геометрических размеров методами радиополяриметрии; определения

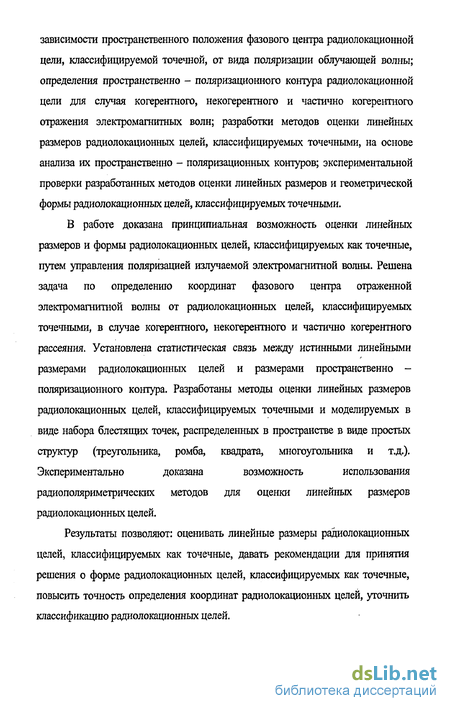

зависимости пространственного положения фазового центра радиолокационной цели, классифицируемой точечной, от вида поляризации облучающей волны; определения пространственно - поляризационного контура радиолокационной цели для случая когерентного, некогерентного и частично когерентного отражения электромагнитных волн; разработки методов оценки линейных размеров радиолокационных целей, классифицируемых точечными, на основе анализа их пространственно - поляризационных контуров; экспериментальной проверки разработанных методов оценки линейных размеров и геометрической формы радиолокационных целей, классифицируемых точечными.
В работе доказана принципиальная возможность оценки линейных размеров и формы радиолокационных целей, классифицируемых как точечные, путем управления поляризацией излучаемой электромагнитной волны. Решена задача по определению координат фазового центра отраженной электромагнитной волны от радиолокационных целей, классифицируемых точечными, в случае когерентного, некогерентного и частично когерентного рассеяния. Установлена статистическая связь между истинными линейными размерами радиолокационных целей и размерами пространственно - поляризационного контура. Разработаны методы оценки линейных размеров радиолокационных целей, классифицируемых точечными и моделируемых в виде набора блестящих точек, распределенных в пространстве в виде простых структур (треугольника, ромба, квадрата, многоугольника и т.д.). Экспериментально доказана возможность использования
радиополяриметрических методов для оценки линейных размеров радиолокационных целей.
Результаты позволяют: оценивать линейные размеры радиолокационных целей, классифицируемых как точечные, давать рекомендации для принятая решения о форме радиолокационных целей, классифицируемых как точечные, повысить точность определения координат радиолокационных целей, уточнить классификацию радиолокационных целей.
