Введение к работе

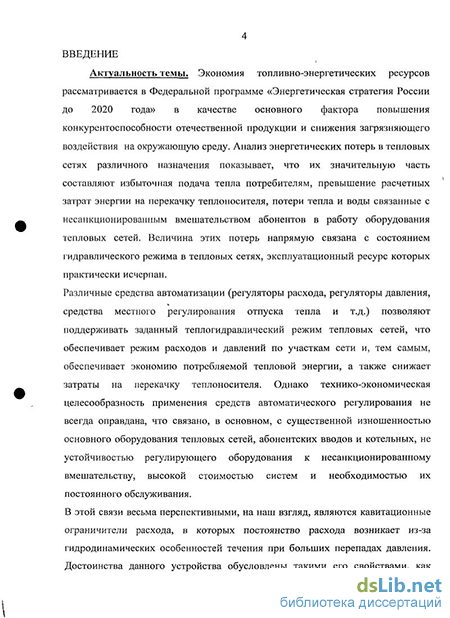

Актуальность темы. Экономия топливно-энергетических ресурсов рассматривается в Федеральной программе «Энергетическая стратегия России до 2020 года» в качестве основного фактора повышения конкурентоспособности отечественной продукции и снижения загрязняющего воздействия на окружающую среду. Анализ энергетических потерь в тепловых сетях различного назначения показывает, что их значительную часть составляют избыточная подача тепла потребителям, превышение расчетных затрат энергии на перекачку теплоносителя, потери тепла и воды, связанные с несанкционированным вмешательством абонентов в работу оборудования тепловых сетей. Величина этих потерь напрямую связана с состоянием гидравлического режима в тепловых сетях, эксплуатационный ресурс которых практически исчерпан.
Различные средства регулирования (регуляторы расхода, регуляторы давления, средства местного регулирования отпуска тепла и т.д.) позволяют поддерживать заданный теплогидравлический режим тепловых сетей, что обеспечивает расходы и давления по участкам сети и, тем самым, обеспечивает экономию потребляемой тепловой энергии, а также снижает затраты на перекачку теплоносителя. Однако технико-экономическая целесообразность применения средств автоматического регулирования не всегда оправдана, что связано, в основном, с существенной изношенностью основного оборудования тепловых сетей, абонентских вводов и котельных, а также неустойчивостью регулирующего оборудования к несанкционированному вмешательству, высокой стоимостью систем регулирования и необходимостью их постоянного обслуживания.
В этой связи весьма перспективными, на наш взгляд, являются кавитационные ограничители расхода, в которых постоянство расхода возникает из-за гидродинамических особенностей течения при больших перепадах давления. Достоинства данных устройств обусловлены такими их свойствами, как отсутствие движущихся частей, невозможность несанкционированного вмешательства в их работу, высокая точность и воспроизводимость характеристик и т.д. Из известных схем и конструкций устройств подобного типа следует выделить ограничители утечек теплоносителя, в которых ограничение наступает за счет кризиса истечения вскипающего потока в среду с давлением ниже давления насыщения, поскольку теплоносители в трубопроводах обладают высокими температурами и давлениями. Однако, несовершенство существующих устройств и отсутствие методик их расчета препятствуют широкому и разностороннему применению ограничителей подобного типа. В связи с этим тема диссертации представляется актуальной.
Работа выполнялась в соответствии с научным направлением ГОУ ВПО «Липецкий государственный технический университет» «Исследование кавитационных течений жидкостей и характеристик кавитационных ограничителей расхода в системах транспорта и распределения энергоносителей металлургического производства и функциональных характеристик систем», номер НИР: 1.1.07.

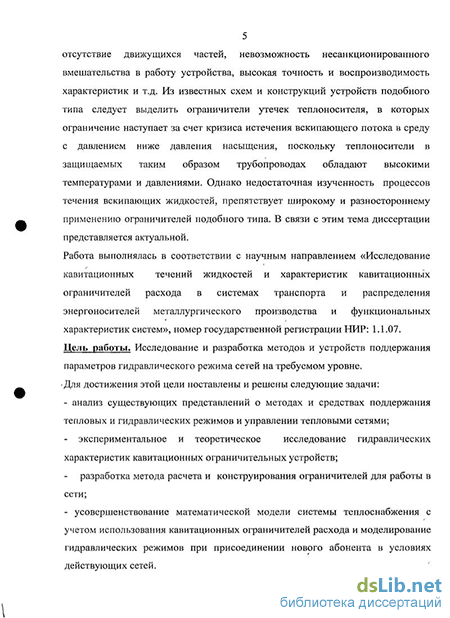

Цель работы. Исследование и разработка устройств поддержания гидравлического режима тепловых сетей на оптимальном уровне. Для достижения этой цели поставлены и решены следующие задачи:
- анализ существующих представлений о методах и средствах поддержания тепловых и гидравлических режимов и управления тепловыми сетями;
- экспериментальное и теоретическое исследование гидравлических характеристик кавитационных ограничительных устройств;
- разработка метода расчета и конструирования ограничителей для их работы в сети;
- усовершенствование математической модели системы теплоснабжения с использованием кавитационных ограничителей расхода и моделирование гидравлических режимов при присоединении новых абонентов к действующей тепловой сети.
Научная новизна.
В результате экспериментальных исследований получены зависимости гидравлических характеристик кавитационных ограничителей расхода от конструктивных параметров ограничителей и перепада давления.
Усовершенствована методика расчета гидравлических режимов тепловых сетей, учитывающая характеристики кавитационных ограничителей.
Разработана методика расчета геометрических параметров ограничителя для работы в тепловых сетях.
Практическая значимость. Полученные зависимости являются надежной теоретической базой для определения геометрических параметров ограничителей кавитационного типа. Разработанные методики расчета тепловых сетей при установке ограничителей могут быть использованы как при проектировании новых, так и при оптимизации существующих систем теплоснабжения.
Результаты исследований применялись для оптимизации систем теплоснабжения ОАО «Липецкэнерго» и МУП «Липецктеплосеть».
Достоверность результатов.
Достоверность подтверждается соответствием расчетных и экспери-
ментальных результатов. Достоверность обеспечивается применением фундаментальных законов гидродинамик, использованием аттестованных приборов и апробированных расчетных методик.
Апробация работы.
Основные результаты диссертационной работы докладывались и обсуждались на Международных конференциях: V Международной научно-практической конференции «Проблемы энергосбережения и экологии в промышленном и жилищно-коммунальном комплексах» (Пенза, 2004); Международной конференции «Энергетика и энергоэффективные технологии» (Липецк, 2006).
Публикации.
По теме диссертации опубликовано 5 научных работ, в том числе 2 – в изданиях, рекомендованных ВАК РФ. В работах, опубликованных в соавторстве и приведенных в конце автореферата, лично соискателю принадлежат: [1] – методика расчетного исследования влияния несанкционированного снижения сопротивления абонентских вводов на гидравлический режим тепловой сети; [2] – разработка методики проектирования ограничителей для установки в тепловых сетях; [4] – разработка методики анализа данных о суточном водопотреблении горячей воды; [5] – разработка математической модели тепловой сети и расчетное исследование гидравлических режимов.
Структура и объем работы.
Диссертация состоит из введения, четырех глав, заключения, списка литературы из 58 наименований. Основная часть работы изложена на 97 страницах, содержит 29 рисунков, 3 таблицы.
