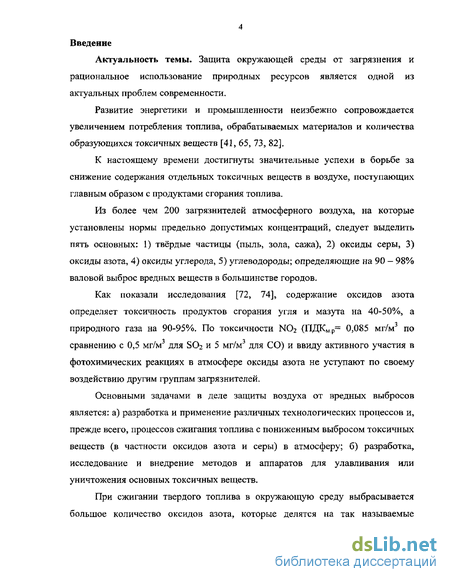

Введение к работе
Актуальность темы. Защита окружающей среды от загрязнения и рациональное использование природных ресурсов является одной из актуальных проблем современности.
Развитие энергетики и промышленности неизбежно сопровождается увеличением потребления топлива, обрабатываемых материалов и количества образующихся токсичных веществ [41, 65, 73, 82].
К настоящему времени достигнуты значительные успехи в борьбе за снижение содержания отдельных токсичных веществ в воздухе, поступающих главным образом с продуктами сгорания топлива.
Из более чем 200 загрязнителей атмосферного воздуха, на которые установлены нормы предельно допустимых концентраций, следует выделить пять основных: 1) твёрдые частицы (пыль, зола, сажа), 2) оксиды серы, 3) оксиды азота, 4) оксиды углерода, 5) углеводороды; определяющие на 90 - 98% валовой выброс вредных веществ в большинстве городов.
Как показали исследования [72, 74], содержание оксидов азота определяет токсичность продуктов сгорания угля и мазута на 40-50%, а природного газа на 90-95%. По токсичности N02 (ПДКмр= 0,085 мг/м3 по сравнению с 0,5 мг/м для S02 и 5 мг/м3 для СО) и ввиду активного участия в фотохимических реакциях в атмосфере оксиды азота не уступают по своему воздействию другим группам загрязнителей.
Основными задачами в деле защиты воздуха от вредных выбросов является: а) разработка и применение различных технологических процессов и, прежде всего, процессов сжигания топлива с пониженным выбросом токсичных веществ (в частности оксидов азота и серы) в атмосферу; б) разработка, исследование и внедрение методов и аппаратов для улавливания или уничтожения основных токсичных веществ.
При сжигании твердого топлива в окружающую среду выбрасывается большое количество оксидов азота, которые делятся на так называемые

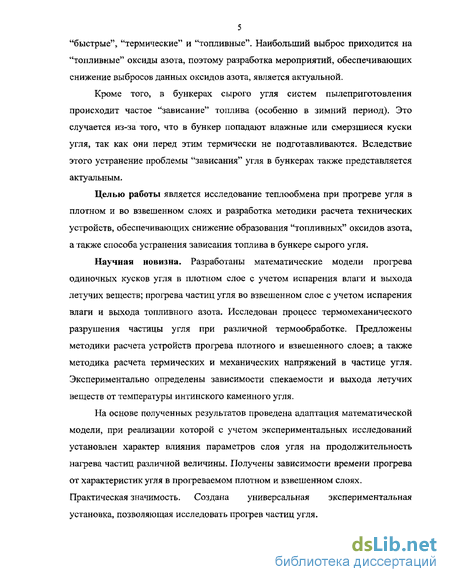

5 "быстрые", "термические" и "топливные". Наибольший выброс приходится на "топливные" оксиды азота, поэтому разработка мероприятий, обеспечивающих снижение выбросов данных оксидов азота, является актуальной.

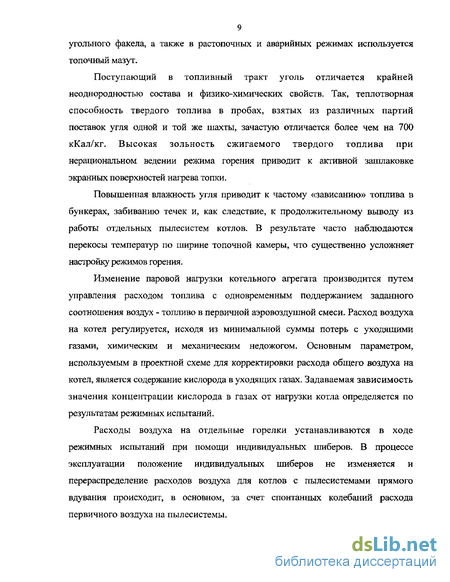

Кроме того, в бункерах сырого угля систем пылеприготовления происходит частое "зависание" топлива (особенно в зимний период). Это случается из-за того, что в бункер попадают влажные или смерзшиеся куски угля, так как они перед этим термически не подготавливаются. Вследствие этого устранение проблемы "зависания" угля в бункерах также представляется актуальным.
Целью работы является исследование теплообмена при прогреве угля в плотном и во взвешенном слоях и разработка методики расчета технических устройств, обеспечивающих снижение образования "топливных" оксидов азота, а также способа устранения зависания топлива в бункере сырого угля.
Научная новизна. Разработаны математические модели прогрева одиночных кусков угля в плотном слое с учетом испарения влаги и выхода летучих веществ; прогрева частиц угля во взвешенном слое с учетом испарения влаги и выхода топливного азота. Исследован процесс термомеханического разрушения частицы угля при различной термообработке. Предложены методики расчета устройств прогрева плотного и взвешенного слоев; а также методика расчета термических и механических напряжений в частице угля. Экспериментально определены зависимости спекаемости и выхода летучих веществ от температуры интинского каменного угля.
На основе полученных результатов проведена адаптация математической модели, при реализации которой с учетом экспериментальных исследований установлен характер влияния параметров слоя угля на продолжительность нагрева частиц различной величины. Получены зависимости времени прогрева от характеристик угля в прогреваемом плотном и взвешенном слоях. Практическая значимость. Создана универсальная экспериментальная установка, позволяющая исследовать прогрев частиц угля.

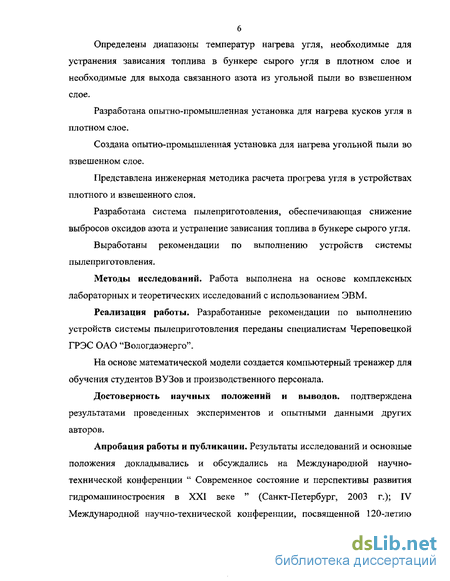

Определены диапазоны температур нагрева угля, необходимые для устранения зависания топлива в бункере сырого угля в плотном слое и необходимые для выхода связанного азота из угольной пыли во взвешенном слое.
Разработана опытно-промышленная установка для нагрева кусков угля в плотном слое.
Создана опытно-промышленная установка для нагрева угольной пыли во взвешенном слое.
Представлена инженерная методика расчета прогрева угля в устройствах плотного и взвешенного слоя.
Разработана система пылеприготовления, обеспечивающая снижение выбросов оксидов азота и устранение зависания топлива в бункере сырого угля.
Выработаны рекомендации по выполнению устройств системы пылеприготовления.
Методы исследований. Работа выполнена на основе комплексных лабораторных и теоретических исследований с использованием ЭВМ.
Реализация работы. Разработанные рекомендации по выполнению устройств системы пылеприготовления переданы специалистам Череповецкой ГРЭС ОАО "Вологдаэнерго".
На основе математической модели создается компьютерный тренажер для обучения студентов ВУЗов и производственного персонала.
Достоверность научных положений и выводов, подтверждена результатами проведенных экспериментов и опытными данными других авторов.
Апробация работы и публикации. Результаты исследований и основные положения докладывались и обсуждались на Международной научно-технической конференции " Современное состояние и перспективы развития гидромашиностроения в XXI веке " (Санкт-Петербург, 2003 г.); IV Международной научно-технической конференции, посвященной 120-летию
7 академика И. П. Бардина " Прогрессивные процессы и оборудование металлургического производства " (Череповец, 2003 г.); IV Межвузовской конференции молодых ученых (Череповец, 2003 г.); научно-технической конференции молодых специалистов и инженеров "Северсталь - пути к совершенствованию" (Череповец 2003 г.); Международной научно-технической конференции "Моделирование, оптимизация и интенсификация производственных процессов и систем" (Вологда, 2004 г.); IV Международной научно-технической конференции "Информационные технологии в производственных, социальных и экономических процессах: "ИНФОТЕХ -2004" (Череповец, 2004 г.). По теме диссертации опубликовано 7 работ.
Структура и объем диссертации. Диссертация состоит из введения, пяти глав, заключения, списка литературы из 102 наименований и приложений. Объем диссертации 135 страниц текста, включая 17 страниц приложений, 50 рисунков.

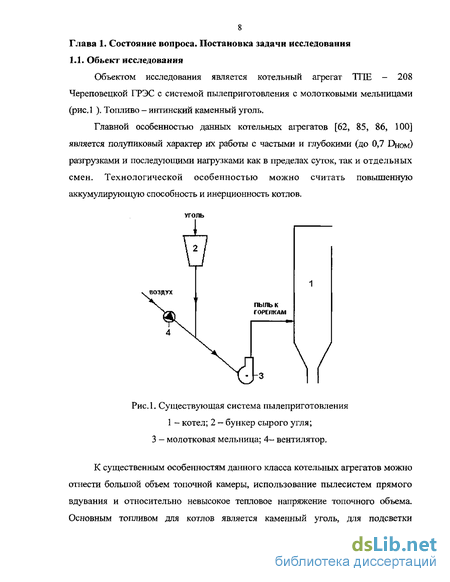

Анализ основных технологических подходов к процессу снижения генерации оксидов азота в топках пылеугольных котельных агрегатов
Результаты исследований, приведенные в первой части главы, показывают, что важнейшим фактором образования топливных NOx является концентрация кислорода в зоне сгорания летучих, а температура горения играет второстепенную роль. Для термических же оксидов азота согласно механизму Зельдовича температура факела является основным показателем интенсивности образования NOx, хотя и концентрация кислорода имеет важное значение.
Именно это обстоятельство определило две основные стратегии снижения концентрации оксидов азота в дымовых газах котельных агрегатов. При сжигании природного газа, не содержащего топливный азот, целесообразны технологические решения, ограничивающие образование термических NOx. Эти мероприятия эффективны и для котлов с жидким шлакоудалением, сжигающих высококачественный уголь.
В топках котлов с твердым шлакоудалением, сжигающих высокозольные угли, температура газов не превышает 1300 - 1350 С. Снижение температуры факела в таких топках малоэффективно, так как в котельных агрегатах этого класса практически все оксиды азота образуются из азота топлива, поэтому целесообразно снижать их образование изменением концентрации кислорода именно в той зоне факела, где происходит воспламенение и горение летучих.
К основным способам снижения концентрации оксидов азота в дымовых газах относятся:
1. Уменьшение избытка воздуха, подаваемого в топку. Минимальный выход NOx при номинальных нагрузках достигается при сжигании мазута с а=1,02 - 1,1 для камерного и с а-1,02 - 1,04 для вихревого метода сжигания. На пониженных нагрузках избытки воздуха в топке могут быть выше, что не повлечет существенного увеличения выхода NOx- Важное значение при этом имеет устранение неорганизованных присосов в топку, так как подсосанный воздух не только разбавляет топочные газы, но и участвует в дожигании факела с образованием дополнительного количества NOx.
Однако этот способ снижения концентрации оксидов азота эффективен только при сжигании жидкого или газообразного топлива.
2. Понижение температуры в зоне горения. Температура в зоне горения может быть понижена путем снижения температуры подогрева воздуха, подаваемого с топливом. Влияние подогрева воздуха на выход NOx при сжигании газа и мазута изучалось Баггвеллом [10, 91]. Обнаружено хорошее совпадение результатов, что видно из рис. 1.5, где выход NOx в зависимости от температуры подогрева воздуха представлен в величинах отношения выхода NOx при данной температуре воздуха к выходу NOx при tB=315C. Изменение температуры воздуха осуществлялось путем перепуска части его через байпас помимо воздухоподогревателя.
Необходимо отметить, что изменение температуры подогрева воздуха, подаваемого в горелки, влияет также на аэродинамику процесса смешения топлива и воздуха, а, следовательно, и на интенсивность горения в начальном участке факела. Поэтому выход NOx в этих условиях будет являться результатом ряда процессов, в том числе и взаимно противоположных с точки зрения генерации NOx- Так, например, при подогреве воздуха выше 315С вследствие возрастания крутки воздуха в горелках и улучшения смешения возрастет интенсивность горения в начальном участке факела, что приведет к генерации NOx в большем количестве, чем это должно быть, если исходить из роста температуры в зоне горения только в связи с возрастанием температуры подаваемого воздуха [10, 91].
Данный способ снижения выбросов оксидов азота применим только при сжигании жидкого или газообразного топлива.
3. Рециркуляция дымовых газов. Снижение температуры в зоне горения, а вместе с этим и концентрации кислорода достигается при балластировании зоны горения рециркулирующими относительно холодными дымовыми газами. Установлено, что наибольший эффект по снижению выхода NOx дает подача дымовых газов в смеси с дутьевым воздухом через горелку. Ввод дымовых газов через нижнюю и заднюю стенки топки на генерацию NOx не влияет. Аналогичные результаты были получены и в других работах.
По мнению ряда исследователей, эффект рециркуляции проявляется не столько благодаря низкой температуре вводимых дымовых газов, сколько в результате снижения температуры горения из-за изменения скоростей цепных реакций вследствие присутствия инертных веществ и уменьшения концентраций реагирующих веществ [93]. Так называемый отрицательный катализ весьма распространен в цепных реакциях. Его роль выполняют вещества, реагирующие с активными центрами и вызывающие обрыв цепей. К таким веществам, в частности, относится радикал метила, способный реагировать с окисью азота: CH3+NO- HCN+H20.
Математическая модель прогрева угля во взвешенном слое
Принимаем следующую схему тепломассообмена при движении пылинки угля на начальном участке прямоточного пылеугольного факела. После попадания из горелки в топку пылинка начинает прогреваться за счет лучистого и конвективного теплообмена, причем соотношение их меняется в процессе прогрева и движения частицы в объеме топки. Сначала идет прогрев частицы до температуры кипения воды, но как только температура достигнет температуры фазового перехода воды, резко интенсифицируется испарение влаги. После выхода влаги сухая частица продолжает прогреваться, и при достижении температуры 440 - 470 К начинается термическая деструкция органической массы топлива. Образовавшиеся органические вещества диффундируют через пограничный слой частицы в поток газа. Для мелких пылинок 5 200 мкм и Ві 0,1 градиент температуры по сечению частицы отсутствует.
Приняты следующие допущения: - сферическая частица обладает изотропными свойствами; - пренебрегаем изменением объема; - пренебрегаем тепловыделением и теплопоглощением при выделении летучих веществ; - пренебрегаем горением летучих веществ у поверхности частицы, т.к. лучистый поток и конвективные потоки на частицу намного больше потока, излучаемого при выделении и горении горючих до интенсивного выхода их из частицы.
Таким образом, для сферической изотропной частицы топлива процессы прогрева и сушки частицы с изменением агрегатного состояния воды и выхода летучих веществ можно описать следующими уравнениями.
Уравнение теплового баланса для частицы, двигающейся в потоке горячих газов [5], в предположении, что отсутствует градиент температуры по сечению частицы; рассматриваем период до интенсивного выхода летучих веществ: m :С1 Х к г-Т пов +акС1падРпов а08чТ4рпов; 2Л4 ак(Тг-Тч)РП0В +a4 FnoB -а0ЄчТчрпов =гисп Z ; (2Л5) т2с2 «к г-Тч пов +a4WnoB -а0чТч4рпов 2Л6 где m, ,111 ,С. ,С2 - соответственно масса и теплоемкость частицы до и после выхода влаги; Т - текущая температура частицы; т — время; а К конвективный коэффициент теплоотдачи; Т — температура потока газов; F — площадь поверхности частицы; а — коэффициент поглощающей способности частицы; q — падающий тепловой поток; Ол - коэффициент излучения абсолютно черного тела; є - степень черноты частицы; г теплота парообразования; М - масса частицы.
Выход летучих веществ определяется по уравнению [5]: - = k0exp (l-V), (2.17) -Е" RT где V - суммарное количество летучих, выделяющееся к моменту времени т; к 0 и Е - кинетические характеристики для данного вида топлива. Изменение массы с учетом выхода влаги и летучих определяем по уравнению [5, 59, 80]: dm dM dV л_ - =-+ . (2.18) dx dx dx В начальный момент времени Т = TQ .
Первое уравнение дает возможность получить изменение температуры частицы до выхода влаги; второе - изменение массы во время кипения воды; третье уравнение - прогрев сухой частицы до интенсивного выхода летучих. Для решения этой системы уравнений был использован метод Рунге-Кутта. Для определения коэффициентов теплоотдачи необходимо решение уравнений теплового и материального баланса и уравнение движения частицы переменной массы.
Экспериментальное исследование прочностных характеристик угля при различной термообработке
Серия опытов [80], проведенная для частиц интинского каменного угля со средними размерами 18,67-10"3 М и 26,51-Ю"3 М, масса частиц составляла, соответственно, 3,75-10"3 кг и 10,7-Ю"3 кг при температуре 988К, также показала (рис. 7 приложения), что термическая подготовка топлива уменьшает критическую скорость разрушения частиц сферической формы. Например, для разрушения куска образца интинского каменного угля размером 18,67-10" м при температуре 988К, масса которого равна 3,75-10" г, критическая скорость при комнатной температуре равна 23,9 м/с, а прогрев такого же образца в течение 10 секунд дает значение критической скорости 5 м/с, т.е. снижение скорости в 4,5 раза. Для частиц размером 26,51-10 и массой 10,7-10 г для получения критической скорости необходимо прогреть частицу в течение 10 секунд, т.е. на нагрев частиц в течение, например, 10 секунд, дает уменьшение критической скорости примерно в 4,5 раза.
Обработка данных [80], представленных на рис. 6 приложения позволила получить аппроксимирующие зависимости (с точностью ± 8%) для интинского каменного угля: для кривой I, Т = 633 К, VKp = 11,889-ехр(-0,0048 -с); для кривой 2, Т = 988 К, VKp = 13,5ехр(-0,028 т), для кривой 3, Т = 1173 К, VKp = 15,254-ехр(-0,066 т).
Обработка данных [80], представленных на рис. 7 приложения, позволила получить аппроксимирующие зависимости (с точностью ± 8%,): для кривой 1: VKp = 12,16-ехр(-0,07 т); для кривой 2: VKp = 8,483-ехр(-0,104 т). Обработка данных [80], представленных на рис. 6 и 7 приложения позволила получить аппроксимирующую зависимость критической скорости разрушения от температуры в камере, времени прогрева и диаметр частицы следующего вида (с точностью ±14%): V =13,682 + 4,4-1(Г8Т2 -265,8d-8,67-l(T5T2dx кр Г/ м (3.12) xexpf-4,4-10 4+9,l-10"15T4 19»l,48 10"12T4J8djT
Увеличение угла атаки (угол между вектором скорости и нормали к поверхности преграды) требует увеличения времени термической подготовки. Например, время термической подготовки увеличивается на 170% при скорости удара 9,8 м/с и а=30 по сравнению с ударом при а = 0 (рис.8 приложения). При критической скорости удара 5 м/с время термической подготовки увеличивается на 72% при а=30 по сравнению с ударом при а=0.
Обработка данных [80], представленных на рис. 8 приложения, позволила получить аппроксимирующие зависимости (с точностью ± 8%), при Т = 988К: для кривой I, а = 0, VKp = 13,54-ехр(-0,0279 т); для кривой 2, а = 30, VKp = 17,83ехр(-0,02887 т); для кривой 3, а = 45, VKp = 22,097-ехр(-0,02915 т); для кривой 4, а - 60, VKp = 28,727-ехр(-0,0276 т). Обобщенная зависимость с учетом угла атаки имеет вид для Т = 988К (с точностью ±11%): V =(12,595ехр(0,8157а))ехр(-(0,0278ехр(0,0745а))т), (3.13) где а - в радианах.
Аппроксимирующие зависимости получены [80] в диапазонах изменения скорости удара от 1,5 до 9,8 м/с; времени термической подготовки в пределах от 5 до 90 секунд. Угол удара изменяется в пределах от 0 до 60.
При исследовании термомеханического разрушения частиц твердого натурального топлива было установлено, что на частицах азейского и ирша-бородинского бурых и интинского каменного углей появлялась ажурная сетка мелких трещин, которая постепенно распространялась вглубь частицы. Для крупных кусков топлива при температурах в реакционной камере 988К и 1173К появление сетки на поверхности соответствует началу видимого горения летучих. При температуре 1373К сетка появлялась практически через 5 секунд выдержки частицы. При температуре в реакционной камере 63ЗК появление ажурной сетки на поверхности образцов размером 12-10"3м соответствует времени термической подготовки, равному 60-70с. Зависимость времени начала выхода летучих от размера образца и температуры в реакционной камере представлены на рис. 9 приложения.
Оценка роста толщины слоя трещин сетки показывает, что при температуре 13 73 К сетка на поверхности образцов появляется уже через 5 секунд, через 15 секунд толщина ее доходит до 1 мм, через 30 секунд - до 2 мм, дальнейший рост толщины слоя трещин замедляется. Во время удара частицы о преграду при таких условиях с поверхности образца скалываются частички в месте удара [60]. Обнаружено, что частицы могут разрушаться в период окончания горения летучих веществ и начала горения коксового остатка, что также отмечено и в работах [24, 52, 60, 97] при исследовании выгорания образцов из угля на экспериментальной установке.
Таким образом, процесс термомеханического разрушения частиц угля можно рассматривать в двух периодах выгорания крупного куска натурального твердого топлива. Первый: период до появления сетки трещин на поверхности образца, второй - после появления сетки трещин, которая начинает служить в качестве демпфера при ударе частицы о преграду.
Выявлено, что при температуре термической подготовки около 900-1000 К и времени выдержки 15-20 секунд скорость, необходимая для разрушения частицы топлива уменьшается до 3-5 м/с.
Опыты, проведенные при температурах 633 К, 988 К, 1173 К для интинского каменного угля показывают [80], что время прогрева не влияет на коэффициент восстановления только до определенного предела, характеризуемого временем прогрева верхних слоев частицы и сильно зависящим от температуры термической подготовки (рис. 10, 11 приложения).
Исследование теплообмена во взвешенном слое
Принцип действия системы: в бункер сырого угля 2 подается влажное топливо, где с помощью дымовых газов, отбираемых из верхней части котла 1 при температуре 900 С, происходит удаление поверхностной влаги в плотном слое угля; отбор дымовых газов производится с помощью вентилятора возврата уноса; затем уголь и дымовые газы попадают в мельницу 4, и далее - в устройство для нагрева пыли во взвешенном слое - трубу-сушилку 3; далее пылегазовая смесь подается к горелкам.
Результаты расчета концентраций топливных оксидов азота в зависимости от температуры прогрева угольной пыли во взвешенном слое и паровой нагрузки котельного агрегата ТЛЕ - 208 представлены нарис. 5.2.
Из рис. 5.2 видно, что чем выше температура подогрева угольной пыли и нагрузка котельного агрегата, тем меньше концентрация топливных оксидов азота в дымовых газах.
Таким образом, предложена схема разработанной системы пылеприготовления, описан принцип ее действия и представлена диаграмма для определения концентраций топливных оксидов азота в зависимости от температуры прогрева угольной пыли в трубе-сушилке при различных паровых нагрузках данного котельного агрегата.
Предложены инженерные методики расчета устройств для нагрева угля в плотном и во взвешенном слоях с учетом выхода влаги, летучих и топливного азота.
Представлены результаты расчета устройств для нагрева угля в плотном и во взвешенном слоях согласно предложенным методикам, а также результаты расчета концентраций топливных оксидов азота при различных температурах прогрева угольной пыли.
Разработана схема и принцип действия системы пылеприготовления, обеспечивающей снижение выбросов оксидов азота.
Приведены результаты расчета концентраций топливных оксидов азота при использовании разработанной системы пылеприготовления в зависимости от температуры прогрева угольной пыли и паровой нагрузки котельного агрегата.
Заключение
1. На основании проведенных исследований разработано математическое описание следующих процессов: - тепломассообмена при нагреве одиночных крупных кусков натурального твердого топлива в плотном слое с учетом их прогрева, сушки и выхода летучих веществ и процесса термомеханического разрушения частиц угля; - тепломассообмена при движении частицы угля в газовом потоке с учетом прогрева, сушки и выхода летучих веществ и топливного азота;
2. Исследован процесс термомеханического разрушения угля в молотковой мельнице. Установлена связь между размером частицы, температурой и длительностью процесса термической подготовки, критической скоростью разрушения при ударе, коэффициентом восстановления скорости при ударе, углом удара о преграду в условиях молотковой мельницы. Установлена зависимость разрушающих эквивалентных напряжений от размера частицы, температуры поверхности, градиента температуры по сечению и относительной координаты фронта испарения влаги.
3. На основе реализации математических моделей, адаптированных по результатам лабораторных и натурных замеров, установлена связь траектории движения одиночных частиц с технологическими параметрами процессов, протекающих в нагревательных установках с плотным и со взвешенным слоем.
4. Установлена зависимость между фракционным составом твердого топлива и параметрами газового потока, обеспечивающими снижение механического недожога топлива и повышения эффективности его сжигания.
5. Разработаны инженерные методики расчета: - устройства нагрева одиночных кусков угля в плотном слое с учетом прогрева, сушки и выхода летучих веществ; - устройства нагрева угля во взвешенном слое с учетом прогрева, сушки, выхода летучих веществ и топливного азота;
6. На основе выполненных исследований разработана система пылеприготовления, обеспечивающая снижение выбросов оксидов азота при сжигании угля, а также представлены рекомендации по выполнению устройств разработанной системы пылеприготовления для устранения зависания топлива в бункере сырого угля.
