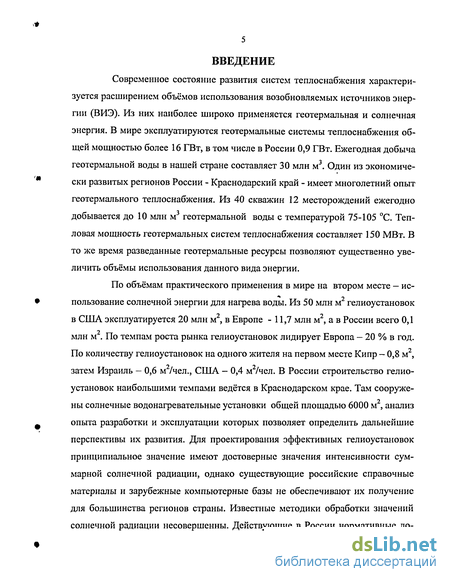

Введение к работе
Современное состояние развития систем теплоснабжения характеризуется расширением объёмов использования возобновляемых источников энергии (ВИЭ). Из них наиболее широко применяется геотермальная и солнечная энергия. В мире эксплуатируются геотермальные системы теплоснабжения общей мощностью более 16 ГВт, в том числе в России 0,9 ГВт. Ежегодная добыча геотермальной воды в нашей стране составляет 30 млн м . Один из экономически развитых регионов России - Краснодарский край - имеет многолетний опыт геотермального теплоснабжения. Из 40 скважин 12 месторождений ежегодно добывается до 10 млн м3 геотермальной воды с температурой 75-105 С. Тепловая мощность геотермальных систем теплоснабжения составляет 150 МВт. В то же время разведанные геотермальные ресурсы позволяют существенно увеличить объёмы использования данного вида энергии.
По объёмам практического применения в мире на втором месте - ис-пользование солнечной энергии для нагрева воды. Из 50 млн м гелиоустановок в США эксплуатируется 20 млн м2, в Европе - 11,7 млн м2, а в России всего 0,1 млн м2. По темпам роста рынка гелиоустановок лидирует Европа - 20 % в год. По количеству гелиоустановок на одного жителя на первом месте Кипр - 0,8 м2, затем Израиль - 0,6 м2/чел., США - 0,4 м2/чел. В России строительство гелиоустановок наибольшими темпами ведётся в Краснодарском крае. Там сооруже-ны солнечные водонагревательные установки общей площадью 6000 м , анализ опыта разработки и эксплуатации которых позволяет определить дальнейшие перспективы их развития. Для проектирования эффективных гелиоустановок принципиальное значение имеют достоверные значения интенсивности суммарной солнечной радиации, однако существующие российские справочные материалы и зарубежные компьютерные базы не обеспечивают их получение для большинства регионов страны. Известные методики обработки значений солнечной радиации несовершенны. Действующие в России нормативные до-

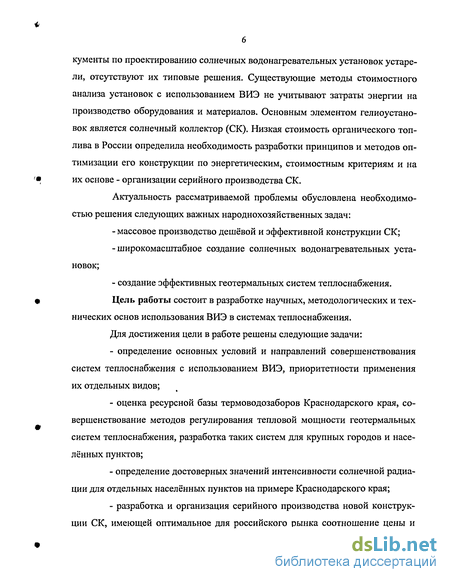

кументы по проектированию солнечных водонагревательных установок устарели, отсутствуют их типовые решения. Существующие методы стоимостного анализа установок с использованием ВИЭ не учитывают затраты энергии на производство оборудования и материалов. Основным элементом гелиоустановок является солнечный коллектор (СК). Низкая стоимость органического топлива в России определила необходимость разработки принципов и методов оптимизации его конструкции по энергетическим, стоимостным критериям и на их основе - организации серийного производства СК.
Актуальность рассматриваемой проблемы обусловлена необходимостью решения следующих важных народнохозяйственных задач:
массовое производство дешёвой и эффективной конструкции СК; -широкомасштабное создание солнечных водонагревательных установок;
создание эффективных геотермальных систем теплоснабжения. Цель работы состоит в разработке научных, методологических и технических основ использования ВИЭ в системах теплоснабжения.
Для достижения цели в работе решены следующие задачи:
определение основных условий и направлений совершенствования систехМ теплоснабжения с использованием ВИЭ, приоритетности применения их отдельных видов;
оценка ресурсной базы термоводозаборов Краснодарского края, совершенствование хметодов регулирования тепловой мощности геотермальных систем теплоснабжения, разработка таких систехМ для крупных городов и населённых пунктов;
определение достоверных значений интенсивности солнечной радиации для отдельных населённых пунктов на примере Краснодарского края;
разработка и организация серийного производства новой конструкции СК, ИхМеющей оптимальное для российского рынка соотношение цены и
энергетической эффективности;
- создание типовых проектов и на их основе организация массового
строительства солнечных водонагревательных установок и солнечно-
топливных котельных.

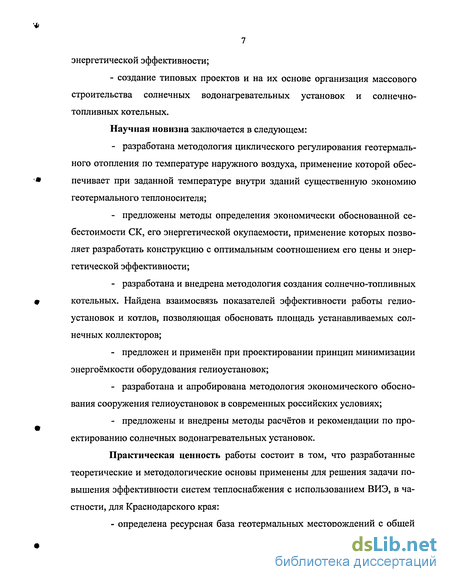

Научная новизна заключается в следующем:
разработана методология циклического регулирования геотермального отопления по температуре наружного воздуха, применение которой обеспечивает при заданной температуре внутри зданий существенную экономию геотермального теплоносителя;
предложены методы определения экономически обоснованной себестоимости СК, его энергетической окупаемости, применение которых позволяет разработать конструкцию с оптимальным соотношением его цены и энергетической эффективности;
разработана и внедрена методология создания солнечно-топливных котельных. Найдена взаимосвязь показателей эффективности работы гелиоустановок и котлов, позволяющая обосновать площадь устанавливаемых солнечных коллекторов;
предложен и применён при проектировании принцип минимизации энергоёмкости оборудования гелиоустановок;
разработана и апробирована методология экономического обоснования сооружения гелиоустановок в современных российских условиях;
предложены и внедрены методы расчётов и рекомендации по проектированию солнечных водонагревательных установок.
Практическая ценность работы состоит в том, что разработанные теоретические и методологические основы применены для решения задачи повышения эффективности систем теплоснабжения с использованием ВИЭ, в частности, для Краснодарского края:
- определена ресурсная база геотермальных месторождений с общей

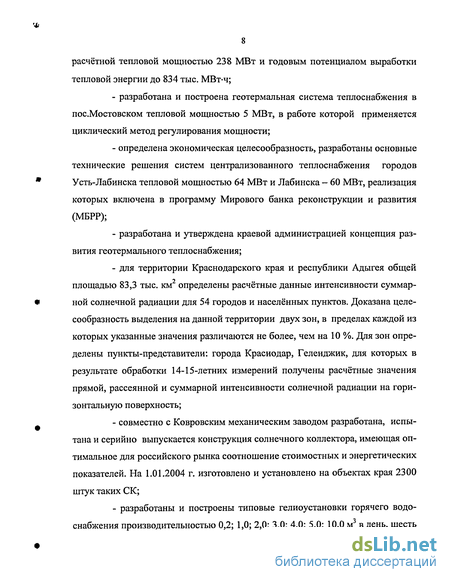

расчётной тепловой мощностью 238 МВт и годовым потенциалом выработки тепловой энергии до 834 тыс. МВт-ч;
разработана и построена геотермальная система теплоснабжения в пос.Мостовском тепловой мощностью 5 МВт, в работе которой применяется циклический метод регулирования мощности;
определена экономическая целесообразность, разработаны основные технические решения систем централизованного теплоснабжения городов Усть-Лабинска тепловой мощностью 64 МВт и Лабинска - 60 МВт, реализация которых включена в программу Мирового банка реконструкции и развития (МБРР);
разработана и утверждена краевой администрацией концепция развития геотермального теплоснабжения;
для территории Краснодарского края и республики Адыгея общей площадью 83,3 тыс. км определены расчётные данные интенсивности суммарной солнечной радиации для 54 городов и населённых пунктов. Доказана целесообразность выделения на данной территории двух зон, в пределах каждой из которых указанные значения различаются не более, чем на 10 %. Для зон определены пункты-представители: города Краснодар, Геленджик, для которых в результате обработки 14-15-летних измерений получены расчётные значения прямой, рассеянной и суммарной интенсивности солнечной радиации на горизонтальную поверхность;
совместно с Ковровским механическим заводом разработана, испытана и серийно выпускается конструкция солнечного коллектора, имеющая оптимальное для российского рынка соотношение стоимостных и энергетических показателей. На 1.01.2004 г. изготовлено и установлено на объектах края 2300 штук таких СК;
разработаны и построены типовые гелиоустановки горячего водо-снабжения производительностью 0,2; 1,0; 2,0; 3,0; 4,0; 5,0; 10,0 м в день, шесть

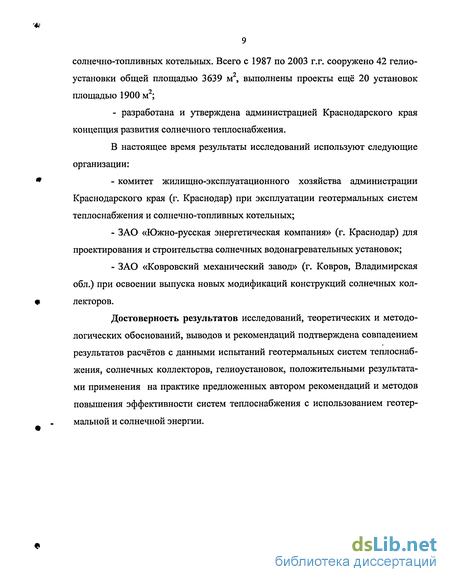

солнечно-топливных котельных. Всего с 1987 по 2003 г.г. сооружено 42 гелиоустановки общей площадью 3639 м2, выполнены проекты ещё 20 установок площадью 1900 м2;
- разработана и утверждена администрацией Краснодарского края
концепция развития солнечного теплоснабжения.
В настоящее время результаты исследований используют следующие организации:
комитет жилищно-эксплуатационного хозяйства администрации Краснодарского края (г. Краснодар) при эксплуатации геотермальных систем теплоснабжения и солнечно-топливных котельных;
ЗАО «Южно-русская энергетическая компания» (г. Краснодар) для проектирования и строительства солнечных водонагревательных установок;
ЗАО «Ковровский механический завод» (г. Ковров, Владимирская обл.) при освоении выпуска новых модификаций конструкций солнечных коллекторов.
Достоверность результатов исследований, теоретических и методологических обоснований, выводов и рекомендаций подтверждена совпадением результатов расчётов с данными испытаний геотермальных систем теплоснабжения, солнечных коллекторов, гелиоустановок, положительными результатами применения на практике предложенных автором рекомендаций и методов повышения эффективности систем теплоснабжения с использованием геотермальной и солнечной энергии.
Геотермальное теплоснабжение
По данным Всемирного геотермального конгресса [32] общая мощность геотермальных систем теплоснабжения составляет более 16 ГВт. По планам Европейского союза мощность таких систем, включая тепловые насосы, к 2010 г. должна возрасти до 5 ГВт. Крупнейшая в мире система централизованного геотермального теплоснабжения создана в Исландии. Пробурено более 300 скважин глубиной 800-1000 м, с температурой воды на устье 85 С с общей тепловой мощностью 628 МВт. Геотермальная вода соответствует питьевым нормам. Системы теплоснабжения открытые, однотрубные, с зависимым подключением отопления. Эксплуатация данных систем позволяет ежегодно замещать 250 тыс. тонн нефти. Во Франции геотермальные системы теплоснабже ния эксплуатируются в нескольких городах с общим населением 500 тыс. человек, там пробурено 80 скважин. Мощность геотермальных систем теплоснабжения составила 450 МВт [33].
В СССР геотермальные воды использовались в Краснодарском и Ставропольском краях, Кабардино-Балкарии, Северной Осетии, Чечено-Ингушетии, Дагестане, Камчатской области, Крыму, Грузии, Азербайджане и Казахстане. В 1988 г. добывалось 60,8 млн м3 геотермальной воды, сейчас в России - до 30 млн м /год, что эквивалентно 150-170 тыс. т.у.т. (в Краснодарском, Ставропольском краях, Кабардино-Балкарии, Камчатской области). В то же время технический потенциал геотермальной энергии по данным Минэнерго России составляет 2950 млн т.у.т. За минувшие годы в нашей стране распалась система разведки, разработки и эксплуатации геотермальных ресурсов. Институтом «ВСЕГИНГЕО» был разработан атлас геотермальных ресурсов СССР с 47 месторождениями с запасами геотермальной воды 240 103 м3/сут. и парогид-ротермами с запасами более 10510J м7сут. [34] и на его основе НПО «Союз-бургеотермия» (Махачкала) выполнена схема перспективного геотермального теплоснабжения страны. В СССР научно-исследовательскими работами по данной проблеме занимались институты Академии наук, министерств геологии и газовой промышленности. Функции головных научно-исследовательских организаций были возложены: по проблемам геотермальных электростанций - на Энергетический институт ИхМ. Г.М.Кржижановского (Москва), по использованию геотермальной воды для отопления и горячего водоснабжения жилых и общественных зданий - на институт «ЦНИИЭПИО» (Москва), по созданию те-плонасосных установок - на институт «ВНИПИЭНЕРГОПРОМ» (Москва). Научный совет по геотермальньїхМ исследованиям Академии наук СССР ежегодно проводил конференции, результаты которых публиковались в сборниках, например [35]. Разведку и оценку запасов месторождений выполняли институты и региональные подразделения министерства геологии. Бурение разведочных и продуктивных скважин, подсчет запасов, проектирование разработки месторождений, их обустройство и эксплуатацию, решение всех проблем (очистки, обратной закачки) осуществляли подразделения министерства газовой промышленности. В его составе работало пять региональных эксплуатационных управлений, научно-производственное объединение «Союзгеотерм» (Махачкала). Эксплуатация систем геотермального отопления и горячего водоснабжения зданий была возложена на Госстрой СССР.
В СССР первый нормативный документ по геотермии ВСН 36-77 «Инструкция по комплексному использованию геотермальных вод для теплоснабжения зданий и сооружений» был разработан в 1977 г. В 1987 году в институте «ЦНИИЭП инженерного оборудования» под руководством к.т.н. В.И.Красикова были разработаны нормы проектирования «Геотермальное теплоснабжение жилых и общественных зданий и сооружений», ВСН 56-87 [36] действующие до настоящего времени. В монографии американского ученого Э.Бермана [37] изложены методологические подходы к разработке и реализации национальной программы геотермальных исследований США со следующими разделами: разведка и оценка геотермальных ресурсов, разработка месторождений, методы эксплуатации и экономическая эффективность, влияние на окружающую среду, организационно-правовые вопросы. Для увеличения масштабов использования геотермальных ресурсов автором предложен ряд мероприятий: применения новых методов получения электрической энергии на базе месторождений с температурой геотермального теплоносителя менее 180 С; разработка новых методов обратной закачки отработанного геотермального теплоносителя; совершенствование методов бурения с учетом специфики геотермальных месторождений; разработка низкотемпературных систем геотермального отопления.
Конструктивные элементы. Общие положения
В системах солнечного горячего водоснабжения в основном получили применение плоские жидкостные коллекторы. Конструктивно такой коллектор состоит из прозрачной изоляции, поглощающей панели, теплоизолированного корпуса. Поток солнечного излучения проходит через прозрачную изоляцию и поглощается панелью. При этом часть излучения отражается от поверхности прозрачной изоляции, часть поглощается её материалом, которая затем передаётся окружающему воздуху. Указанные потери оцениваются в 45 %. Полезно отводимое тепло от теплопоглощающей панели составляет около 50 %, потери тепла через теплоизоляцию в окружающую среду - 5 %. Всесоюзным государственным институтом патентной экспертизы в работах [ПО; 111] выполнен регрессивный анализ зарубежного (6 ведущих в развитии гелиотехники стран) фонда по плоским солнечным коллекторам с 1975 по 1986 г.г. При этом в этих странах за указанный период выдано наибольшее количество патентов в основном завершено создание оптимизированных конструкций солнечных коллекторов. Наиболее интенсивно развивались разработки конструкций и покрытий теплопоглощающей панели, организации движения теплоносителя. Для прозрачной изоляции (ПИ) наиболее активно совершенствовалась её форма и вид селективного покрытия. В данных работах был применён метод экспертных оценок ведущих специалистов СССР. В результате исследований в качестве приоритетного направления определено совершенствование теплопоглощающих покрытий. По Н.В.Харченко [112] в идеальном СК отсутствуют оптические потери, минимальны потери тепла, а поглощательная способность его панели в коротковолновом диапазоне солнечного излучения равна единице, степень черноты в инфракрасной части спектра равна нулю и пропускательная способность прозрачной изоляции - единице. Высокоэффективный СК должен иметь высокий оптический КПД, максимально возможное отношение поглощательной способности в коротковолновом диапазоне к его излучательной способности в длинноволновом диапазоне, высокий коэффициент теплопроводности материала панели, а также низкую величину общего коэффициента тепловых потерь. Повышение эффективности СК может быть обеспечено применением селективных покрытий, использованием ячеистых структур, вакуумированием пространства между поглощающей панелью (ПП) и ПИ, а также применением эффективной тепловой изоляции. Выбор оптимальных теплотехнических характеристик СК должен быть экономически обоснован, поскольку повышение КПД за счёт указанных усовершенствований может привести к значительному удорожанию СК и сделать нецелесообразным его использование. Для повышения эффективности плоских СК необходимо принимать меры для снижения интенсивности теплообмена в газовом пространстве коллектора и интенсивности потерь тепла излучением. Н.В.Харченко выделены следующие внутренние и внешние факторы, определяющие значение КПД СК:
1. Метеорологические параметры - интенсивность солнечной радиации, температура наружного воздуха, скорость ветра.
2. Конструктивные характеристики - шаг и диаметр каналов для теплоносителя, расстояние между абсорбером и остеклением, между слоями остекления, толщина стекла, термическое сопротивление тепловой изоляции, толщина и коэффициент теплопроводности лучепоглощающего листа, коэффициент теплопроводности прозрачной изоляции.
3. Рабочие характеристики - удельный расход теплоносителя, температура теплоносителя на входе в СК, давление (разряжение) в пространстве между абсорбером и остеклением.
Из всех перечисленных параметров наиболее существенное влияние на величину КПД оказывает интенсивность солнечной радиации, температуры наружного воздуха, теплоносителя на входе в коллектор, материал абсорбера, шаг труб, наличие вакуума в СК. Значительное влияние на теплопроизводитель-ность СК оказывает также число слоев остекления, селективность лучепогло-щающей поверхности и коэффициент потерь тепла через нижнюю поверхность СК.
Оптимизация способов представления расчетных значений интенсивности солнечной радиации территории региона
При обработке месячных и годовых значений интенсивности суммарной солнечной радиации 40 метеостанций в работе [18], выполненной с участием автора, использованы известные корреляционные связи между суммарной радиацией, продолжительностью солнечного сияния и облачностью. Результаты расчетов, выполненные автором для всех городов и центров административных образований Краснодарского края и республики Адыгея, приведены в таблице 3.6 и опубликованы в статьях [84; 85]. Полученные данные могут быть использованы для технико-экономических расчетов целесообразности сооружения гелиоустановок, а также для их проектирования.
В справочниках и компьютерных базах данных для ряда населенных пунктов приведены только значения интенсивности суммарной солнечной радиации без выделения её составляющих: прямой и рассеянной, значения которых необходимы для проектирования гелиоустановок. Среднемесячный приход суммарной солнечной радиации на наклонную поверхность южной ориентации согласно работе [80] определяется по формуле: HT=R-H, (3.2.1) где Н - среднемесячный дневной приход суммарной солнечной радиации на горизонтальную поверхность; R - отношение среднемесячных дневных приходов суммарной солнечной радиации на наклонную и горизонтальную поверхности. Л =(1- +JSL.1 + COSS+ 1-cosS (3.2.2) где Hd - среднемесячный дневной приход рассеянной радиации на горизонтальную поверхность; Rb - отношение среднемесячных приходов прямой радиации на наклонную и горизонтальную поверхности; р - отражательная
Таким образом, для оценки составляющих солнечной радиации предпочтительно пользоваться формулой (3.2.7), которая дает наименьшее среднеарифметическое отклонение при сопоставлении со статистическими данными. С учетом полученных результатов, автором для (54 городов и населенных пунктов Краснодарского края и республики Адыгея) были рассчитаны значения интенсивности прямой и рассеянной радиации на горизонтальную поверхность (таблица 3.8), которые необходимы для проектирования гелиоустановок.
Анализ значений интенсивности суммарной, прямой и рассеянной солнечной радиации (таблицы 3.6, 3.8) городов и населенных пунктов региона площадью 83,3 тыс.км2 позволил автору выделить на данной территории две зоны, в пределах каждой из которых значения солнечной радиации различаются не более, чем на 10 %, что сопоставимо с погрешностями обработки измерений (рисунок 3.2.1). Для первой зоны, включающей побережье Черного, Азовского морей и равнинную часть края, пунктом-представителем определен г.Геленджик, для которого обработан 15 летний ряд наблюдений солнечной радиации. Для второй зоны, охватывающей предгорье, горы края и Адыгеи пунктом представителем является г.Краснодар, для которого имеются результаты 14-летних измерений солнечной радиации.
1. На основании анализа результатов обработки значений интенсивности суммарной солнечной радиации для Краснодара за 14 лет, Геленджика за 15 лет с применением дифференциальной функции распределения вероятности автором уточнены условия применения существующих справочных данных, а также получены достоверные значения для проектирования гелиоустановок во всех населённых пунктах региона.
2. В результате выполненных исследований определены расчётные месячные и годовые значения интенсивности суммарной, прямой и рассеянной солнечной радиации для 54 городов и административных центров Краснодарского края, республики Адыгеи. Анализ полученных значений позволил автору выделить на территории Краснодарского края и республики Адыгея общей площадью 83,3 тыс. кв.км две зоны, в пределах каждой из которых расчётные значения суммарной солнечной радиации на горизонтальную поверхность различаются не более, чем на 10 %. Для первой зоны, включающей побережье Чёрного и Азовского морей, часть равнинной территории края, пунктом-представителем определён Геленджик. Для второй зоны, охватывающей предгорье, горы края и Адыгеи, большую часть равнинной территории, пунктом-представителем является Краснодар.
3. Разработанные автором способы и методы обработки, представления значений интенсивности солнечной радиации на примере Краснодарского края могут быть использованы для проектирования гелиоустановок.
Экономическая целесообразность применения конкретной конструкции солнечного коллектора (СК) определяется при сопоставлении цены и стоимости выработанной им тепловой энергии.
На рисунке 4.1.1 представлены результаты сопоставления рыночных цен 28 конструкций СК ведущих изготовителей Европы, Израиля, Австралии и стоимостей производимой ими тепловой энергии при общих для всех СК условиях сертификационных испытаний (интенсивность суммарной солнечной ра-диации 800 Вт/м , перепад температур теплоносителя и окружающего воздуха 40К). При расчётах автором использованы материалы словацкой фирмы «TERMO/SOLAR». Как следует из рисунка 4.1.1 увеличение рыночной стоимости коллекторов отдельных производителей не всегда соответствует повышению их тепловой эффективности. Данный показатель позволяет также сравнивать СК разных конструкций, например, с неселективным и селективным покрытиями. В таблице 4.1.1 для шести стоимостных групп коллекторов различных производителей выделены два вида СК с селективными и неселективным покрытием для которых на рисунке 4.1.2 приведено сопоставление стоимости производимой тепловой энергии. При одинаковой стоимости коллекторов нанесение селективного покрытия на тешюпоглощающую панель приводит к снижению удельной стоимости тепловой энергии от 21,4 % до 35,5 %.
В таблице 4.1.2 и на рисунке 4.1.3 представлены результаты расчётов удельной стоимости тепловой энергии, вырабатываемой различными конструкциями СК в течение срока их службы. При этом удельная стоимость тепловой энергии определялась по формуле
Гелиоустановки большой производительности
По проекту автора в Краснодаре по ул.Рашпилевской в 1989 г. построена и эксплуатируется до настоящего времени гелиоустановка издательства «Советская Кубань» с площадью СК 260 м2. Фото данной гелиоустановки представлено в приложении (фото 1). Солнечные коллекторы (432 шт.) размещены на кровле газетного цеха. Ориентация их - южная, угол наклона - 45 к уровню горизонта, режим работы - сезонный: апрель-октябрь. Компоновка СК - двухрядная. Их опорные металлоконструкции выполнены из угловой стали, опирание на мягкую кровлю производится пластинами (300x300 мм) из листовой стали. Баки-аккумуляторы (5 шт.) вместимостью по 4 м соединены параллельно и размещены на чердаке рядом расположенного здания, превышающего на 8 м отметку верхней образующей коллекторов. Циркуляция воды осуществляется насосом К8/18. СК с размерами 1000x600x100 мм изготовлены грузинской фирмой «Спецгелиотепломонтаж». Теплопоглощающая панель - штампован-носварная (материал - СтЗ) - имеет два патрубка Ду 20 мм. Панель покрыта черной эмалью; применено стекло толщиной 4 мм; обечайка корпуса выполнена из алюминиевого проката; теплоизоляция - из листового пенопласта; с наружной стороны покрытие теплоизоляции - фанера (в 1999 г. заменена на фольгу из алюминия). На рисунке 5.2.1 приведена схема трубопроводов этой гелиоустановки. В 1991 г., через два года после ее ввода в эксплуатацию Краснодарской лабораторией Академии коммунального хозяйства (АКХ) под руководством и при участии автора были выполнены режимно-наладочные работы.
При фактическом уровне солнечной радиации в течение нескольких недель июня-июля был определён средний эксплуатационный КПД гелиоустановки - 16 %. Причинами столь низкого КПД были отступления от проекта и неравномерное распределение воды через отдельные группы коллекторов. После изменения схемы соединения СК, согласования гидравлических сопротивлений отдельных контуров циркуляции были проведены повторные испытания. В результате ее фактический КПД увеличился на 21 % и составил 37 %. Абсолютное значение температурной развёртки в характерных точках контуров циркуляции уменьшилось с 10 до 4 С.
«Советская Кубань» в г.Краснодаре Гелиоустановка площадью 326 м для котельной по ул.Чапаева в г.Тимашевске, разработанная автором, построена в 1989 г. и эксплуатируется до настоящего времени. СК (340 шт.) размещены следующим образом: 98 штук - на кровле и 242 штук - на четырёх навесах вблизи здания котельной. Ориентация коллекторов - южная, угол наклона к горизонту - 45, режим работы - сезонный: апрель-октябрь. Компоновка коллекторов на кровле котельной -однорядная, на навесах - семирядная. СК с размерами 1550x630x100 мм изготовлены братским заводом. Теплопоглощающая панель - штампованно-сварная из листовой стали СтЗ - имеет четыре патрубка Ду 20 мм с резьбовым подключением. Покрытие - гальваническое: «чёрный хром», толщина стекла - 5 мм, корпус — штампованный из листовой стали СтЗ, теплоизоляция - минеральная вата. Через три года после ввода установки в эксплуатацию были выполнены режимно-наладочные работы [229]. При этом были выявлены отклонения от проекта обвязки групп коллекторов трубопроводами, отсутствовала возможность совместной работы с водогрейным котлом. В результате обработки полученных при испытаниях данных по-новому выполнены врезки групп коллекторов, согласованы их гидравлические сопротивления, внесены изменения в схему трубопроводов котельной, что обеспечило повышение эксплуатационного КПД гелиоустановки до 54 %. Схема трубопроводов данной установки (рисунок 5.2.2) предусматривает следующие режимы работы. Водопроводная вода после прохождения через Na-катионитовые фильтры, в которых снижается до нормативных значений ее жесткость, подогревается теплом гелиоустановки в теплообменнике и поступает в бак-аккумулятор. Утром следующего дня разжигается один из котлов «Братск-1 Г», теплоноситель от которого подаётся в теплообменник догрева. Горячая вода из бака-аккумулятора, нагретая накануне теплом гелиоконтура, насосом подается в теплообменник, где догре-вается теплоносителем котла и поступает во второй бак-аккумулятор, из которого осуществляется разбор горячей воды на потребление. Продолжительность работы котла 1-1,5 часа в сутки.
