Раннее обнаружение пожара на АЭС с применением термомагнитного датчика кислорода Крупин Михаил Владимирович

Содержание к диссертации

Введение

ГЛАВА 1 Анализ пожарной опасности аэс и задачи совершенствования систем автоматической пожарной сигнализации 11

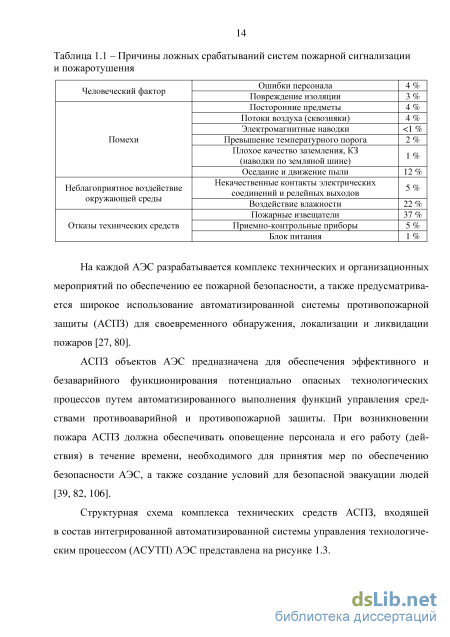

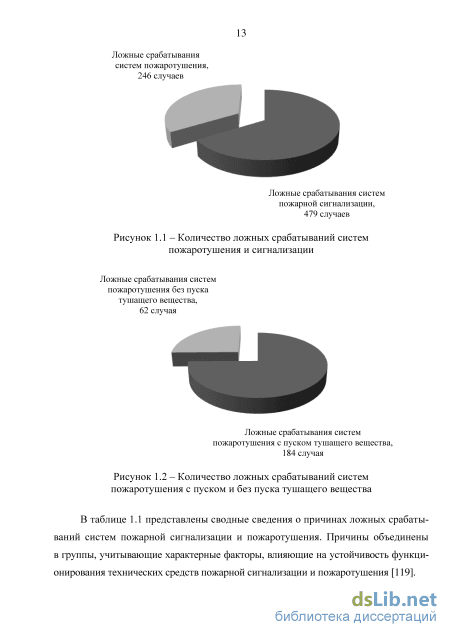

1.1 Анализ пожарной обстановки на объектах АЭС 11

1.2 Анализ перспективных направлений применения автоматических средств обнаружения пожара 16

1.3 Основы раннего обнаружения пожара 19

1.4 Анализ основных методов измерения содержания кислорода в газовых смесях 24

1.5 Выводы по главе 1 31

ГЛАВА 2 Разработка методов совершенствования термомагнитных датчиков кислорода 33

2.1 Обоснование применения термомагнитного датчика кислорода для раннего обнаружения пожара 33

2.2 Обоснование конструктивных параметров термомагнитного датчика с различными магнитными системами 37

2.3 Аналитическая оценка базового варианта магнитной системы 53

2.4 Расчет варианта магнитной системы с вогнутой поверхностью 60

2.5 Расчет варианта магнитной системы с выпуклой поверхностью 64

2.6 Обоснование конструктивных параметров термомагнитного датчика кислорода 68

2.7 Выводы по главе 2 71

ГЛАВА 3 Методика и результаты экспериментальных исследований термомагнитного датчика кислорода 73

3.1 Анализ погрешностей измерения концентрации кислорода 73

3.1.1 Температурные погрешности 73

3.1.2 Барометрическая погрешность 84

3.1.3 Погрешность, вызванная изменением состава сопутствующих компонентов 85

3.1.4 Обобщенный алгоритм коррекции погрешностей газоанализатора 87

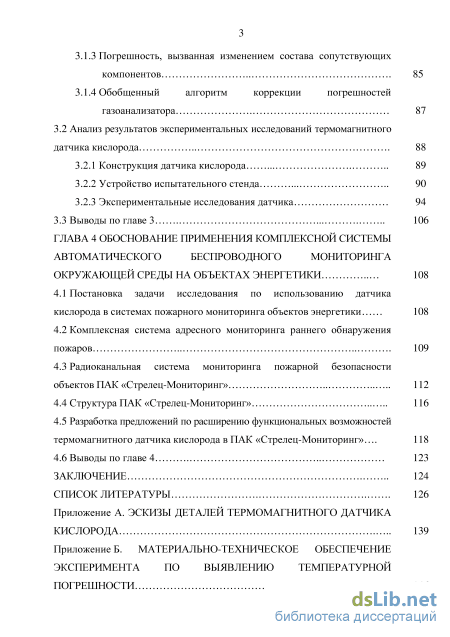

3.2 Анализ результатов экспериментальных исследований термомагнитного датчика кислорода 88

3.2.1 Конструкция датчика кислорода 89

3.2.2 Устройство испытательного стенда 90

3.2.3 Экспериментальные исследования датчика 94

3.3 Выводы по главе 3 106

ГЛАВА 4 Обоснование применения комплексной системы автоматического беспроводного мониторинга окружающей среды на объектах энергетики 108

4.1 Постановка задачи исследования по использованию датчика кислорода в системах пожарного мониторинга объектов энергетики 108

4.2 Комплексная система адресного мониторинга раннего обнаружения пожаров 109

4.3 Радиоканальная система мониторинга пожарной безопасности объектов ПАК «Стрелец-Мониторинг» 112

4.4 Структура ПАК «Стрелец-Мониторинг» 116

4.5 Разработка предложений по расширению функциональных возможностей термомагнитного датчика кислорода в ПАК «Стрелец-Мониторинг» 118

4.6 Выводы по главе 4 123

Заключение 124

Список литературы .

• Основы раннего обнаружения пожара
• Расчет варианта магнитной системы с вогнутой поверхностью
• Погрешность, вызванная изменением состава сопутствующих компонентов
• Радиоканальная система мониторинга пожарной безопасности объектов ПАК «Стрелец-Мониторинг»

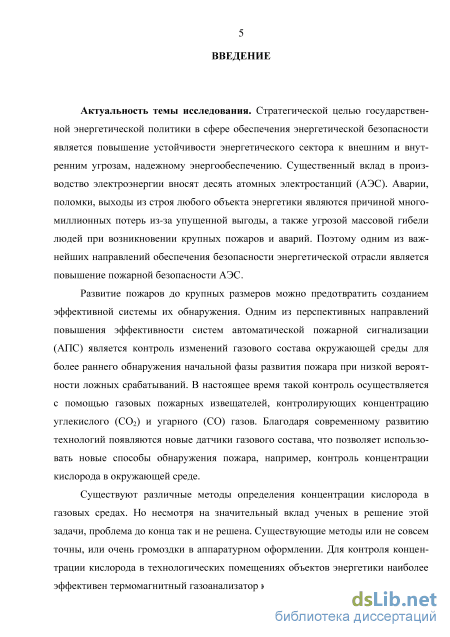

Введение к работе

Актуальность темы исследования. Стратегической целью государственной энергетической политики в сфере обеспечения энергетической безопасности является повышение устойчивости энергетического сектора к внешним и внутренним угрозам, надежному энергообеспечению. Существенный вклад в производство электроэнергии вносят десять атомных электростанций (АЭС). Аварии, поломки, выходы из строя любого объекта энергетики являются причиной многомиллионных потерь из-за упущенной выгоды, а также угрозой массовой гибели людей при возникновении крупных пожаров и аварий. Поэтому одним из важнейших направлений обеспечения безопасности энергетической отрасли является повышение пожарной безопасности АЭС.

Развитие пожаров до крупных размеров можно предотвратить созданием эффективной системы их обнаружения. Одним из перспективных направлений повышения эффективности систем автоматической пожарной сигнализации (АПС) является контроль изменений газового состава окружающей среды для более раннего обнаружения начальной фазы развития пожара при низкой вероятности ложных срабатываний. В настоящее время такой контроль осуществляется с помощью газовых пожарных извещателей, контролирующих концентрацию углекислого (СО₂) и угарного (СО) газов. Благодаря современному развитию технологий появляются новые датчики газового состава, что позволяет использовать новые способы обнаружения пожара, например, контроль концентрации кислорода в окружающей среде.

Существуют различные методы определения концентрации кислорода в газовых средах. Но несмотря на значительный вклад ученых в решение этой задачи, проблема до конца так и не решена. Существующие методы или не совсем точны, или очень громоздки в аппаратурном оформлении. Для контроля концентрации кислорода в технологических помещениях объектов энергетики наиболее эффективен термомагнитный газоанализатор кислорода.

В настоящее время значение результатов диагностики как источника объективной информации о качестве производственных процессов возросло. В связи с этим к измерительным приборам предъявляются повышенные требования по точности измерений, быстродействию, надежности, массе и габаритным размерам, экономичности питания. Принципы действия основной массы измерительных приборов базируются на работе первичных преобразователей, которые в основном определяют конструкцию прибора, надежность и точность измерений.

Поэтому разработка новых и усовершенствованных первичных преобразователей, датчиков и измерительных приборов, работающих на их основе, является актуальной проблемой, особенно для АЭС, где раннее обнаружение пожароопасной ситуации служит для предотвращения пожара или взрыва, который может вызвать экологическую катастрофу, гибель людей или большой материальный ущерб.

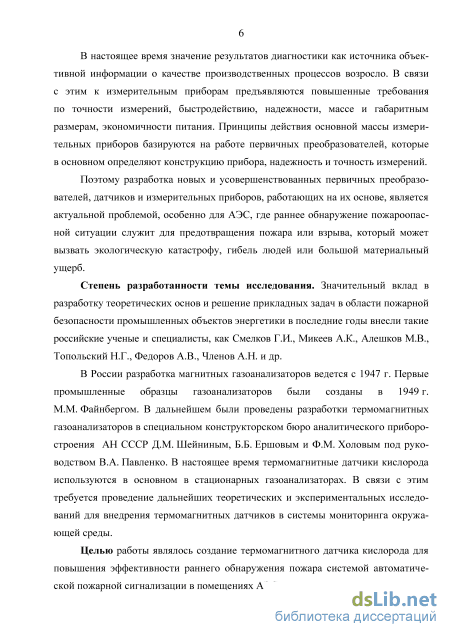

Степень разработанности темы исследования. Значительный вклад в разработку теоретических основ и решение прикладных задач в области пожарной безопасности промышленных объектов энергетики в последние годы внесли такие российские ученые и специалисты, как Смелков Г.И., Микеев А.К., Алешков М.В., Топольский Н.Г., Федоров А.В., Членов А.Н. и др.

В России разработка магнитных газоанализаторов ведется с 1947 г. Первые
промышленные образцы газоанализаторов были созданы в 1949 г.

М.М. Файнбергом. В дальнейшем были проведены разработки термомагнитных газоанализаторов в специальном конструкторском бюро аналитического приборостроения АН СССР Д.М. Шейниным, Б.Б. Ершовым и Ф.М. Холовым под руководством В.А. Павленко. В настоящее время термомагнитные датчики кислорода используются в основном в стационарных газоанализаторах. В связи с этим требуется проведение дальнейших теоретических и экспериментальных исследований для внедрения термомагнитных датчиков в системы мониторинга окружающей среды.

Целью работы являлось создание термомагнитного датчика кислорода для повышения эффективности раннего обнаружения пожара системой автоматической пожарной сигнализации в помещениях АЭС.

Для достижения поставленной цели в работе решены следующие задачи:

1. Проведен анализ пожарной опасности АЭС и методов повышения
эффективности и надежности АПС;

1. Предложен метод совершенствования термомагнитного датчика кислорода для газовых пожарных извещателей АПС;

2. Создан экспериментальный стенд для исследования параметров термомагнитного датчика кислорода;

3. Разработана структура построения комплексной системы автоматического радиоканального мониторинга окружающей среды для раннего обнаружения пожара на АЭС с использованием нового термомагнитного датчика кислорода.

Объектом исследования являлась система автоматической пожарной сигнализации на АЭС, а предметом исследования – параметры термомагнитного датчика кислорода газовых пожарных извещателей.

Научная новизна работы заключается в развитии принципов построения и применения АПС на объектах АЭС, реализуемая посредством:

– разработки физико-математической модели термомагнитного датчика кислорода;

– создания экспериментального стенда и разработки методики проведения испытаний термомагнитных датчиков кислорода;

– обоснования возможности интеграции газовых пожарных извещателей на базе термомагнитного датчика кислорода в систему автоматического радиоканального мониторинга окружающей среды.

Теоретическая значимость исследования обоснована тем, что доказана возможность применения полученных математических моделей для разработки термомагнитного датчика кислорода и его использования в системе раннего обнаружения пожара на объектах АЭС.

Практическая значимость работы заключается в следующем:

– усовершенствована система раннего обнаружения пожара за счет обеспечения газового контроля окружающей среды на АЭС;

– разработан новый термомагнитный датчик для детектирования кислорода в газовой среде в технических средствах контроля АЭС;

– установлено влияние различных факторов (температуры, давления, положения в пространстве) на метрологические, эксплуатационные и другие характеристики термомагнитного датчика при его использовании в системе мониторинга пожарной безопасности объектов энергетики;

– разработанный термомагнитный датчик кислорода нашел применение при создании газоаналитических приборов, что позволяет повысить уровень пожарной безопасности на АЭС.

Методология и методы исследования. Поставленные задачи решались путем теоретических и экспериментальных исследований. В процессе разработки принципа работы и применения термомагнитного датчика кислорода проводились разносторонние исследования с применением суперпозиции многих методов: теории вероятностей, математической статистики, математического анализа, теории автоматического управления, методов моделирования с применением программных комплексов FDS (Fire Dynamic Simulator), ANSYS, EXEL.

Информационной основой исследования являлись отечественные и зарубежные литературные, правовые и нормативные источники, материалы расследования аварий и пожаров, материалы научно-исследовательских работ по тематике пожарной безопасности.

На защиту выносятся:

1. Физико-математическая модель термомагнитного датчика кислорода;

2. Результаты экспериментальных исследований параметров новой конструкции термомагнитного датчика кислорода и его оптимизации;

3. Методика интеграции газовых пожарных извещателей на базе термомагнитного датчика кислорода в систему автоматического радиоканального мониторинга окружающей среды для раннего обнаружения пожара на АЭС.

Степень достоверности полученных результатов и выводов, сформулированных в диссертации, подтверждается значительным объемом экспериментальных исследований; использованием современных поверенных измерительных приборов и измерительной аппаратуры, обеспечивающих высокую точность измерения; применением для обработки полученных экспериментальных данных апробированных методов статистического анализа.

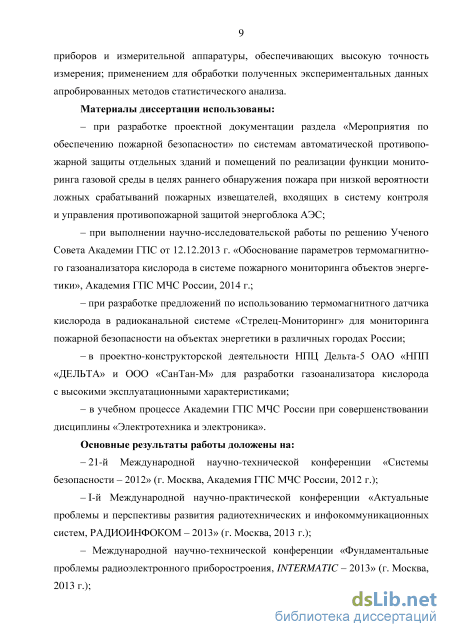

Материалы диссертации использованы:
