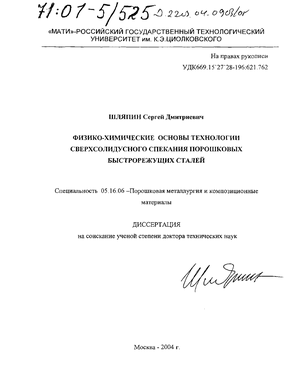

Содержание к диссертации
Введение

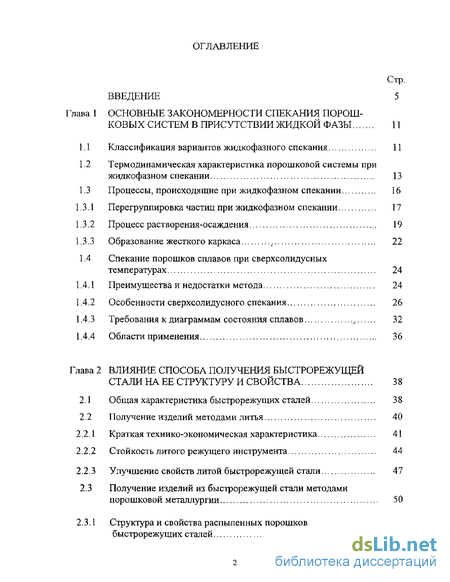

Глава 1 Основные закономерности спекания порошковых систем в присутствии жидкой фазы 11
1.1 Классификация вариантов жидкофазного спекания 11
1.2 Термодинамическая характеристика порошковой системы при жидкофазном спекании 13
1.3 Процессы, происходящие при жидкофазном спекании 16
1.3.1 Перегруппировка частиц при жидкофазном спекании 17
1.3.2 Процесс растворения-осаждения 19
1.3.3 Образование жесткого каркаса . 22
1.4 Спекание порошков сплавов при сверхсолидусных температурах 24
1.4.1 Преимущества и недостатки метода 24
1.4.2 Особенности сверхсолидусного спекания 26
1.4.3 Требования к диаграммам состояния сплавов , 32
1.4.4 Области применения 36
Глава 2 Влияние способа получения быстрорежущей стали на ее структуру и свойства 38
2.1 Общая характеристика быстрорежущих сталей 38
2.2 Получение изделий методами литья 40
2.2.1 Краткая технико-экономическая характеристика 41
2.2.2 Стойкость литого режущего инструмента 44
2.2.3 Улучшение свойств литой быстрорежущей стали 47

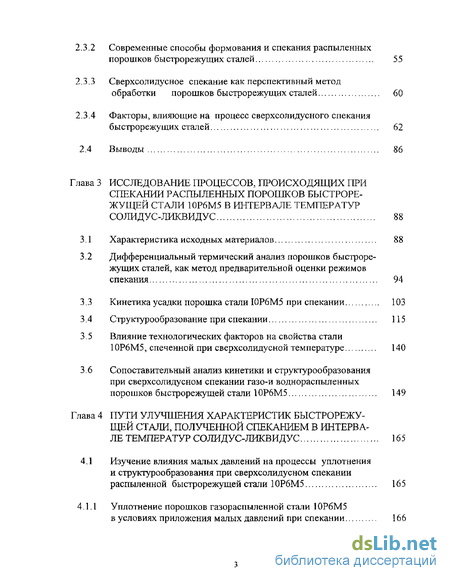

2.3 Получение изделий из быстрорежущей стали методами порошковой металлургии 50
2.3.1 Структура и свойства распыленных порошков быстрорежущих сталей 52
2.3.2 Современные способы формования и спекания распыленных порошков быстрорежущих сталей 55
2.3.3 Сверхсолидусное спекание как перспективный метод обработки порошков быстрорежущих сталей 60
2.3.4 Факторы, влияющие на процесс сверхсолидусного спекания быстрорежущих сталей 62
2.4 Выводы 86
Глава 3 Исследование процессов, происходящих при спекании распыленных порошков быстроре жущей стали 10р6м5 в интервале температур солидус-ликвидус 88
3.1 Характеристика исходных материалов 88
3.2 Дифференциальный термический анализ порошков быстрорежущих сталей, как метод предварительной оценки режимов спекания 94
3.3 Кинетика усадки порошка стали I0P6M5 при спекании 103
3.4 Структурообразование при спекании 115
3.5 Влияние технологических факторов на свойства стали 10Р6М5, спеченной при сверхсолидусной температуре 140
3.6 Сопоставительный анализ кинетики и структурообразования при сверхсолидусном спекании газо-и воднораспыленных порошков быстрорежущей стали 10Р6М5 149
Глава 4 Пути улучшения характеристик быстрорежу щей стали, полученной спеканием в интерва ле температур солидус-ликвидус 165
4.1 Изучение влияния малых давлений на процессы уплотнения и структурообразования при сверхсолидусном спекании распыленной быстрорежущей стали 10Р6М5 165
4.1.1 Уплотнение порошков газораспыленной стали 10Р6М5 в условиях приложения малых давлений при спекании 166
4.1.2 Структурообразование в газораспыленной быстрорежущей стали 10Р6М5 при спекании под действием малых давлений... 178
4.2 Горячее изостатическое прессование (ГИП) образцов, полученных при сверхсолидусном спекании распыленной стали 10Р6М5 в присутствии различного количества жидкой фазы... 187
4.3 Влияние отжига спеченной стали 10Р6М5 и химического состава быстрорежущей стали на ее структуру 194
4.4 Регулирование параметра усадки 206
4.5 Получение биметаллических материалов, лазерная обработка поверхности 209
4.6 Технологические схемы производства изделий из порошков быстрорежущих сталей 220
Глава 5 Применение сверхсолидусного спекания к порошковым материалам на основе никеля и некоторых других металлов
5.1 Сверхсолидусное спекание порошков никелевого жаропрочного сплава ЭП 741НП 221
5.1.1 Влияние микролегирования на характер плавления жаропрочного сплава 226
5.2 Сверхсолидусное спекание сплава для напыления ПГ-10Н-01.. 231
5.3 Механическое легирование порошков как способ подготовки к сверхсолидусному спеканию 235
5.4 Алюмотермическое спекание порошков ПАП-2 как вариант сверхсолидусного спекания 245
Общие выводы 255
Литература
- Термодинамическая характеристика порошковой системы при жидкофазном спекании
- Краткая технико-экономическая характеристика
- Дифференциальный термический анализ порошков быстрорежущих сталей, как метод предварительной оценки режимов спекания
- Уплотнение порошков газораспыленной стали 10Р6М5 в условиях приложения малых давлений при спекании
Введение к работе

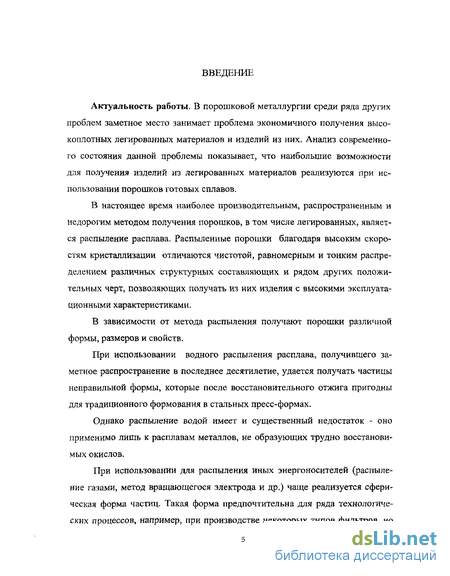

Актуальность работы. В порошковой металлургии среди ряда других проблем заметное место занимает проблема экономичного получения высокоплотных легированных материалов и изделий из них. Анализ современного состояния данной проблемы показывает, что наибольшие возможности для получения изделий из легированных материалов реализуются при использовании порошков готовых сплавов.
В настоящее время наиболее производительным, распространенным и недорогим методом получения порошков, в том числе легированных, является распыление расплава. Распыленные порошки благодаря высоким скоростям кристаллизации отличаются чистотой, равномерным и тонким распределением различных структурных составляющих и рядом других положительных черт, позволяющих получать из них изделия с высокими эксплуатационными характеристиками.
В зависимости от метода распыления получают порошки различной формы, размеров и свойств.
При использовании водного распыления расплава, получившего заметное распространение в последнее десятилетие, удается получать частицы неправильной формы, которые после восстановительного отжига пригодны для традиционного формования в стальных пресс-формах.
Однако распыление водой имеет и существенный недостаток - оно применимо лишь к расплавам металлов, не образующих трудно восстановимых окислов.
При использовании для распыления иных энергоносителей (распыление газами, метод вращающегося электрода и др.) чаще реализуется сферическая форма частиц. Такая форма предпочтительна для ряда технологических процессов, например, при производстве некоторых типов фильтров, но

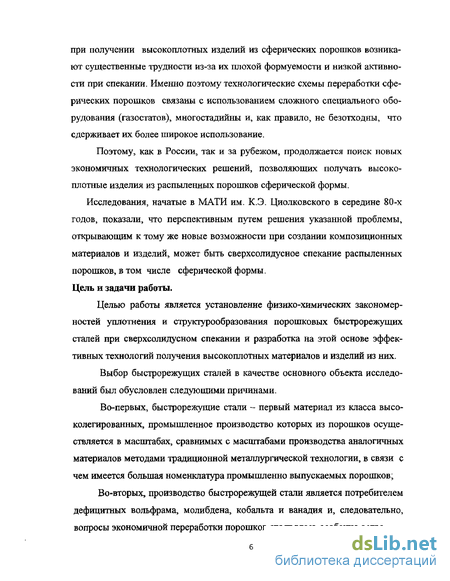

при получении высокоплотных изделий из сферических порошков возникают существенные трудности из-за их плохой формуемости и низкой активности при спекании. Именно поэтому технологические схемы переработки сферических порошков связаны с использованием сложного специального оборудования (газостатов), многостадийны и, как правило, не безотходны, что сдерживает их более широкое использование.
Поэтому, как в России, так и за рубежом, продолжается поиск новых экономичных технологических решений, позволяющих получать высокоплотные изделия из распыленных порошков сферической формы.
Исследования, начатые в МАТИ им. К.Э. Циолковского в середине 80-х годов, показали, что перспективным путем решения указанной проблемы, открывающим к тому же новые возможности при создании композиционных материалов и изделий, может быть сверхсолидусное спекание распыленных порошков, в том числе сферической формы. Цель и задачи работы.
Целью работы является установление физико-химических закономерностей уплотнения и структурообразования порошковых быстрорежущих сталей при сверхсолидусном спекании и разработка на этой основе эффективных технологий получения высокоплотных материалов и изделий из них.
Выбор быстрорежущих сталей в качестве основного объекта исследований был обусловлен следующими причинами.
Во-первых, быстрорежущие стали - первый материал из класса высоколегированных, промышленное производство которых из порошков осуществляется в масштабах, сравнимых с масштабами производства аналогичных материалов методами традиционной металлургической технологии, в связи с чем имеется большая номенклатура промышленно выпускаемых порошков,
Во-вторых, производство быстрорежущей стали является потребителем дефицитных вольфрама, молибдена, кобальта и ванадия и, следовательно, вопросы экономичной переработки порошков стоят здесь особенно остро.
В третьих, быстрорежущие стали хорошо изучены, обладают широким интервалом плавления и поэтому являются хорошей моделью для изучения процесса сверхсолидусного спекания. Это позволит с небольшими изменениями распространить полученные закономерности на более широкий спектр сплавов.

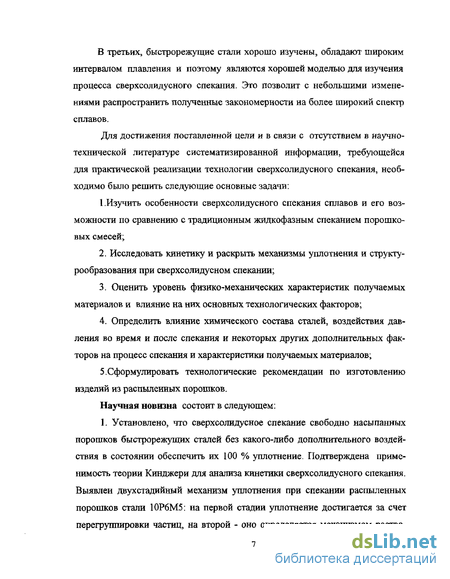

Для достижения поставленной цели и в связи с отсутствием в научно-технической литературе систематизированной информации, требующейся для практической реализации технологии сверхсолидусного спекания, необходимо было решить следующие основные задачи:
1.Изучить особенности сверхсолидусного спекания сплавов и его возможности по сравнению с традиционным жидкофазньш спеканием порошковых смесей;
Исследовать кинетику и раскрыть механизмы уплотнения и структу-рообразования при сверхсолидусном спекании;
Оценить уровень физико-механических характеристик получаемых материалов и влияние на них основных технологических факторов;
Определить влияние химического состава сталей, воздействия давления во время и после спекания и некоторых других дополнительных факторов на процесс спекания и характеристики получаемых материалов;
5.Сформулировать технологические рекомендации по изготовлению изделий из распыленных порошков.
Научная новизна состоит в следующем:
1. Установлено, что сверхсолидусное спекание свободно насыпанных порошков быстрорежущих сталей без какого-либо дополнительного воздействия в состоянии обеспечить их 100 % уплотнение. Подтверждена применимость теории Кинджери для анализа кинетики сверхсолидусного спекания. Выявлен двухстадииныи механизм уплотнения при спекании распыленных порошков стали 10Р6М5: на первой стадии уплотнение достигается за счет перефуппировки частиц, на второй - оно определяется механизмом раство-

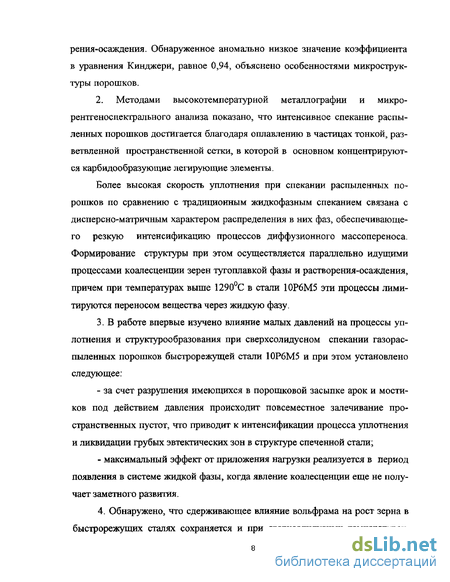

рения-осаждения. Обнаруженное аномально низкое значение коэффициента в уравнения Кинджери, равное 0,94, объяснено особенностями микроструктуры порошков.
2. Методами высокотемпературной металлографии и микро-
рентгенослектрального анализа показано, что интенсивное спекание распы
ленных порошков достигается благодаря оплавлению в частицах тонкой, раз
ветвленной пространственной сетки, в которой в основном концентрируют
ся карбидообразующие легирующие элементы.
Более высокая скорость уплотнения при спекании распыленных порошков по сравнению с традиционным жидкофазным спеканием связана с дисперсно-матричным характером распределения в них фаз, обеспечивающего резкую интенсификацию процессов диффузионного массопереноса. Формирование структуры при этом осуществляется параллельно идущими процессами коалесценции зерен тугоплавкой фазы и растворения-осаждения, причем при температурах выше 1290С в стали 10Р6М5 эти процессы лимитируются переносом вещества через жидкую фазу.
3. В работе впервые изучено влияние малых давлений на процессы уп
лотнения и структурообразования при сверхсолидусном спекании газорас
пыленных порошков быстрорежущей стали 10Р6М5 и при этом установлено
следующее:
за счет разрушения имеющихся в порошковой засыпке арок и мостиков под действием давления происходит повсеместное залечивание пространственных пустот, что приводит к интенсификации процесса уплотнения и ликвидации грубых эвтектических зон в структуре спеченной стали;
максимальный эффект от приложения нагрузки реализуется в период появления в системе жидкой фазы, когда явление коалесценции еще не получает заметного развития.
4. Обнаружено, что сдерживающее влияние вольфрама на рост зерна в
быстрорежущих сталях сохраняется и при сверхсолидусных температурах.
Повышенное содержание вольфрама (более 10%) в стали при сверхсолидус-ном спекании обеспечивает при прочих равных условиях формирование мелкозернистой структуры, необходимой для режущего инструмента. Практическая значимость работы.

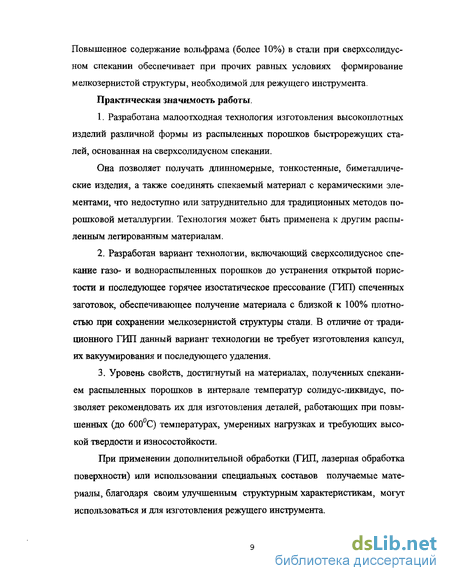

1. Разработана малоотходная технология изготовления высокоплотных
