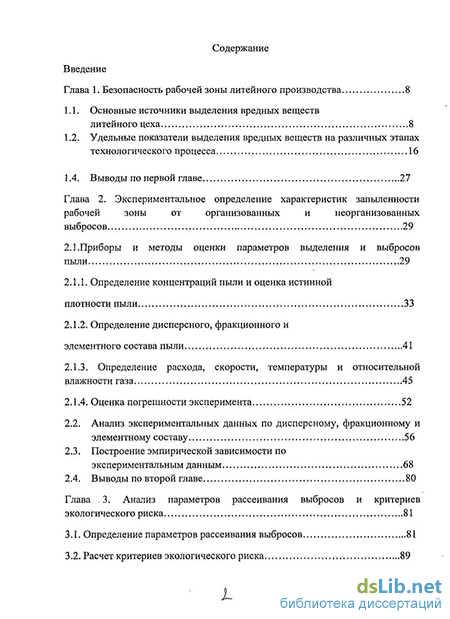

Введение
Глава 1. Безопасность рабочей зоны литейного производства 8
1.1. Основные источники выделения вредных веществ литейного цеха 8
1.2. Удельные показатели выделения вредных веществ на различных этапах технологического процесса 16
1.4. Выводы по первой главе 27
Глава 2. Экспериментальное определение характеристик запыленности рабочей зоны от организованных и неорганизованных выбросов 29
2.1.Приборы и методы оценки параметров выделения и выбросов пыли 29
2.1.1. Определение концентраций пыли и оценка истинной плотности пыли 33
2.1.2. Определение дисперсного, фракционного и элементного состава пыли 41
2.1.3. Определение расхода, скорости, температуры и относительной влажности газа 45
2.1.4. Оценка погрешности эксперимента 52
2.2. Анализ экспериментальных данных по дисперсному, фракционному и элементному составу 56
2.3. Построение эмпирической зависимости по экспериментальным данным 68
2.4. Выводы по второй главе 80
Глава 3. Анализ параметров рассеивания выбросов и критериев экологического риска 81
3.1. Определение параметров рассеивания выбросов 81
3.2. Расчет критериев экологического риска 89
3.3. Выводы по третьей главе 97
Глава 4. Технико-экономическая эффективность технологий очистки вредных веществ в атмосферу 98
4.1. Экономическая эффективность природоохранных мероприятий по очистке выбросов в атмосфере 98
4.2. Экономическая эффективность коэффициента экологического риска 110
4.3. Выводы по четвертой главе 112
Общие выводы 113
Литература
- Удельные показатели выделения вредных веществ на различных этапах технологического процесса
- Определение концентраций пыли и оценка истинной плотности пыли
- Расчет критериев экологического риска
- Экономическая эффективность коэффициента экологического риска
Введение к работе

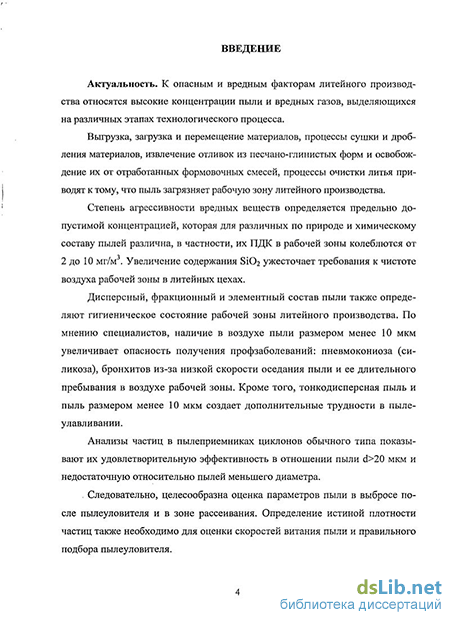

Актуальность. К опасным и вредным факторам литейного производства относятся высокие концентрации пыли и вредных газов, выделяющихся на различных этапах технологического процесса.
Выгрузка, загрузка и перемещение материалов, процессы сушки и дробления материалов, извлечение отливок из песчано-глинистых форм и освобождение их от отработанных формовочных смесей, процессы очистки литья приводят к тому, что пыль загрязняет рабочую зону литейного производства.
Степень агрессивности вредных веществ определяется предельно допустимой концентрацией, которая для различных по природе и химическому составу пылей различна, в частности, их ПДК в рабочей зоны колеблются от 2 до 10 мг/м3. Увеличение содержания Si02 ужесточает требования к чистоте воздуха рабочей зоны в литейных цехах.
Дисперсный, фракционный и элементный состав пыли также определяют гигиеническое состояние рабочей зоны литейного производства. По мнению специалистов, наличие в воздухе пыли размером менее 10 мкм увеличивает опасиосгь получения профзаболеваний: пневмокониоза (силикоза), броігхитов из-за низкой скорости оседания пыли и ее длительного пребывания в воздухе рабочей зоны. Кроме того, тонкодисперсная пыль и пыль размером менее 10 мкм создает дополнительные трудности в пылеулавливании.
Анализы частиц в пылеприемниках циклонов обычного типа показывают их удовлетворительную эффективность в отношении пыли d>20 мкм и недостаточную относительно пылей меньшего диаметра. Следовательно, целесообразна оценка параметров пыли в выбросе после пылеуловителя и в зоне рассеивания. Определение истиной плотности частиц также необходимо для оценки скоростей витания пыли и правильного подбора пылеуловителя.
Оценка параметров организованных и неорганизованных выбросов дает возможность установить степень экологического риска производства в отношении загрязнения атмосферы. В методиках оценки экологической опасности предприятий описаны различные подходы, дающие значительно отличающиеся результаты, что подтверждает необходимость разработки метода, учитывающего комплекс параметров выброса
Цель работы: исследование способов улучшения условий труда на участках литейного производства за счет снижения запыленности до предельно допустимой концентрации.
Для достижения поставленной цели необходимо решить следующие задачи:
На основе теоретических и экспериментальных данных оценить дисперсный, фракционный и элементный состав пыли на участках выбивных решеток и дробеструйных.
Визуализировать результаты оценки фракционного, дисперсного и элементного состава пыли на основе использования рентгеноспектрального микроанализа.
Установить эффективность существующих пылеулавливающих устройств и оценить истинную плотность уловленной пыли.
Произвести оценку фактических концентраций пыли в рабочей зоне цеха и в заветренной зоне промплощадки.
5; На основе анализа существующих методов оценки экологической опасности технологических процессов разработать методику расчета коэффициента экологического риска, наиболее полно учитывающего характеристики выбросов вредных веществ.
Разработать организационные и технические мероприятия по обеспечению безопасных параметров воздуха рабочей зоны.
Произвести оценку экологической эффективности предлагаемых организационно-технических мероприятий.
Научная новизна:
Выявленные закономерности дисперсного и элементного состава пыли на основе рентгеноспектрального микроанализа с визуализацией проб, позволило обеспечить улавливание частиц диаметром менее 20 мкм.
На основе анализа существующих методов оценки экологической опасности в рабочей зоне литейных цехов получена аналитическая зависимость определения коэффициента экологического риска, позволяющая учесть в комплексе токсичность, мощность и геометрию выброса в комплексе.
Практическая значимость работы:
Предложен метод оценки категории литейного производства как источника загрязнения атмосферы на основе коэффициента экологического риска, рассчитанного по аналитической зависимости, учитывающей комплекс характеристик выброса.
Разработаны инженерно-технические мероприятия по снижению загрязнения рабочей зоны литейного цеха, основанные на использовании пылеуловителя мокрой очистки, что показывает высокую эффективность улавливания пыли до 98,5%.
Обеспечена социально-экономическая эффективность разработанных мероприятий по снижению загрязнения воздуха в рабочей зоне и на территории литейного производства.
Разработанная модель применяется при подготовке проектов ПДВ и раздела «Охрана окружающей среды» рабочего проекта предприятия.
Методы исследований. Достоверность полученных результатов обеспечивается применением методов и средств, рекомендуемых нормативными документами по обеспечению безопасности труда, использованием достоверных данных теории и практики обеспыливания, дублированием экспериментальных методов, использовании методов теории вероятности, математической статистики.
Реализация в промышленности. На ЗАО «Донкузлитмаш» внедрены в литейное производство кузнечно-прессового оборудования методика оценки коэффициента экологического риска предприятия и конструкция мокрого пылеуловителя, обеспечивающего снижение концентрации пыли до уровня предельно допустимой концентрации в рабочей зоне. Достигнут социально-экономический эффект.
Апробация работы. Основные положения диссертации докладывались на международных научно-практических конференциях «Высокие технологии в экологии» (Воронеж, 2005), «Обеспечение безопасности в чрезвычайных ситуациях» (Воронеж 2010); на межрегиональных научно-практических конференциях «Высокие технологии в экологии» (Воронеж, 2010), «Проблемы и перспективы экологической безопасности» (Воронеж 2010г.); на всероссийской научно-практической конференции «Инновации в сфере науки, образования и высоких технологий» (Воронеж, 2010).
Публикации. По материалам диссертации опубликовано 7 печатных работ, в том числе 2 статьи в изданиях, рекомендуемых ВАК РФ.
Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, списка литературы. Материал диссертации содержит 130 страниц машинописного текста, 35 таблиц, 19 рисунков, список литературы из 140 наименований.
В приложении вынесены сведения о внедрении.
