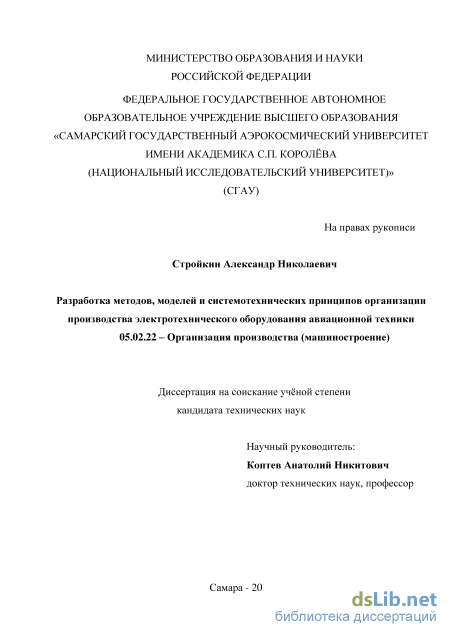

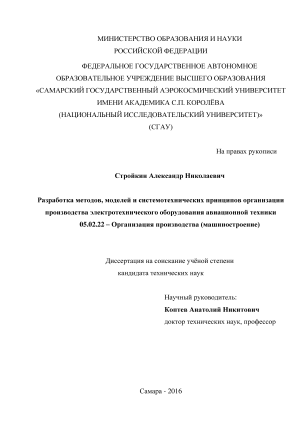

Разработка методов, моделей и системотехнических принципов организации производства электротехнического оборудования авиационной техники Стройкин Александр Николаевич

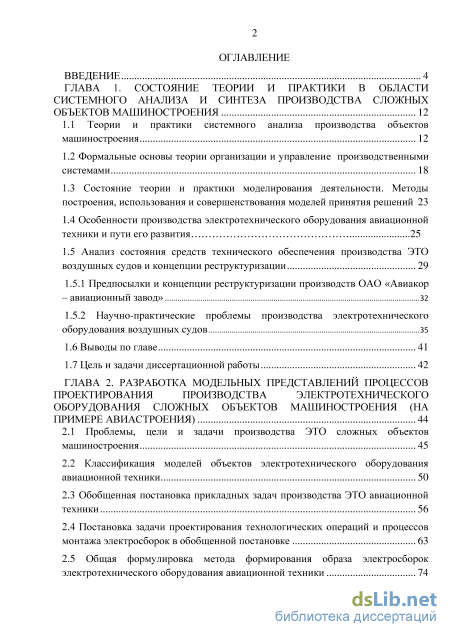

Содержание к диссертации

Введение

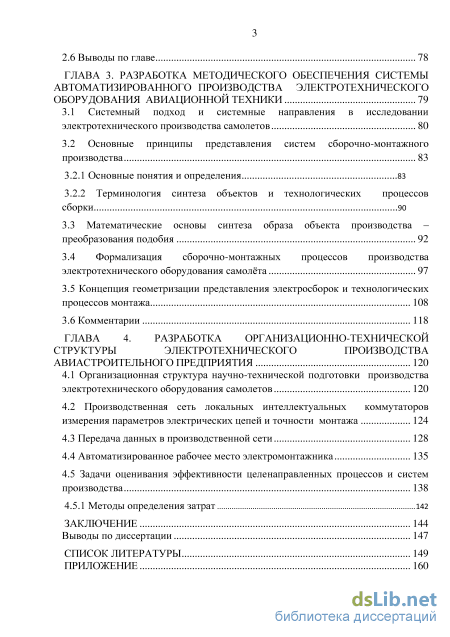

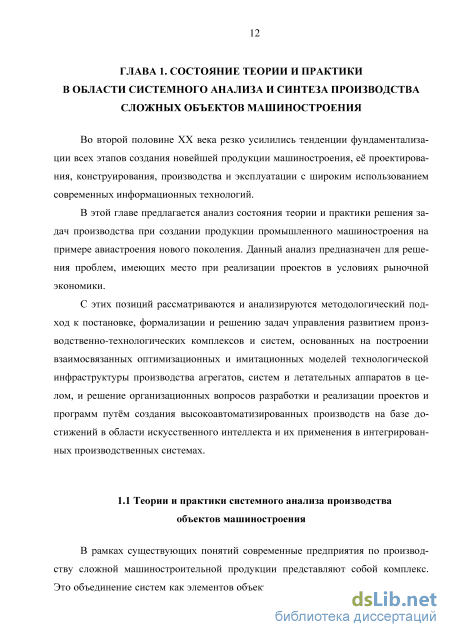

ГЛАВА 1. Состояние теории и практики в области системного анализа и синтеза производства сложных объектов машиностроения 12

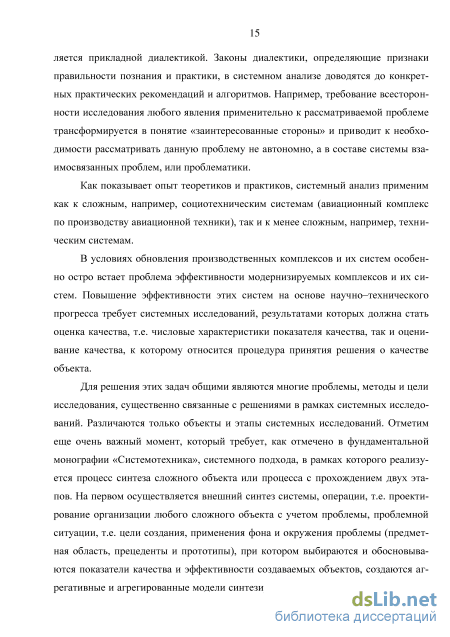

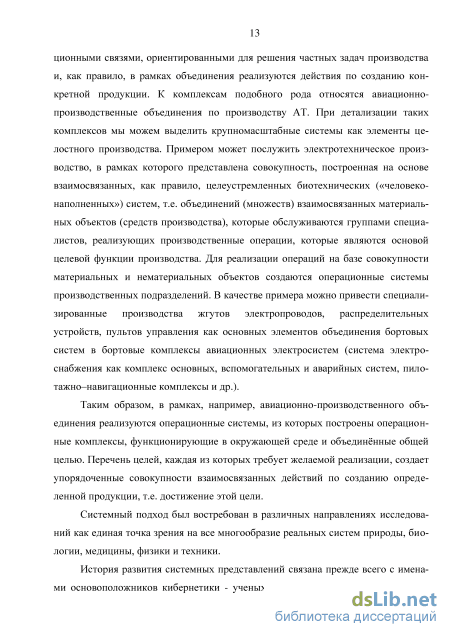

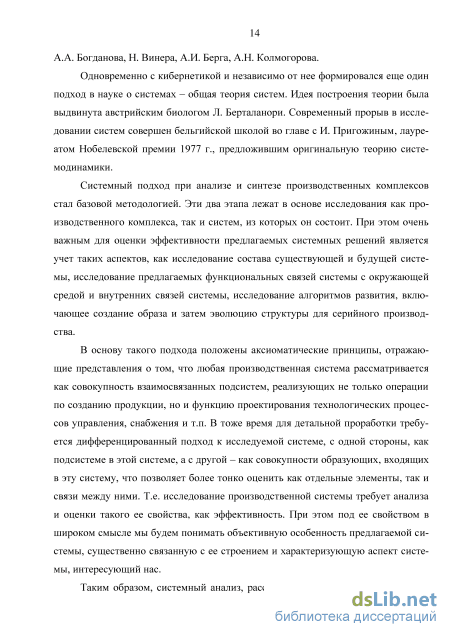

1.1 Теории и практики системного анализа производства объектов машиностроения 12

1.2 Формальные основы теории организации и управление производственными системами 18

1.3 Состояние теории и практики моделирования деятельности. Методы построения, использования и совершенствования моделей принятия решений 23

1.4 Особенности производства электротехнического оборудования авиационной техники и пути его развития 25

1.5 Анализ состояния средств технического обеспечения производства ЭТО воздушных судов и концепции реструктуризации 29

1.5.1 Предпосылки и концепции реструктуризации производств ОАО «Авиакор – авиационный завод» 32

1.5.2 Научно-практические проблемы производства электротехнического оборудования воздушных судов 35

1.6 Выводы по главе 41

1.7 Цель и задачи диссертационной работы 42

ГЛАВА 2. Разработка модельных представлений процессов проектирования производства электротехнического оборудования сложных объектов машиностроения (на примере авиастроения) 44

2.1 Проблемы, цели и задачи производства ЭТО сложных объектов машиностроения 45

2.2 Классификация моделей объектов электротехнического оборудования авиационной техники 2.3 Обобщенная постановка прикладных задач производства ЭТО авиационной техники 56

2.4 Постановка задачи проектирования технологических операций и процессов монтажа электросборок в обобщенной постановке 63

2.5 Общая формулировка метода формирования образа электросборок электротехнического оборудования авиационной техники

2.6 Выводы по главе 78

ГЛАВА 3. Разработка методического обеспечения системы автоматизированного производства электротехнического оборудования авиационной техники 79

3.1 Системный подход и системные направления в исследовании электротехнического производства самолетов 80

3.2 Основные принципы представления систем сборочно-монтажного производства 83

3.2.1 Основные понятия и определения 83

3.2.2 Терминология синтеза объектов и технологических процессов сборки 90

3.3 Математические основы синтеза образа объекта производства – преобразования подобия 92

3.4 Формализация сборочно-монтажных процессов производства электротехнического оборудования самолёта 97

3.5 Концепция геометризации представления электросборок и технологических процессов монтажа 108

3.6 Комментарии 118

ГЛАВА 4. Разработка организационно-технической структуры электротехнического производства авиастроительного предприятия 120

4.1 Организационная структура научно-технической подготовки производства электротехнического оборудования самолетов 120

4.2 Производственная сеть локальных интеллектуальных коммутаторов измерения параметров электрических цепей и точности монтажа 124

4.3 Передача данных в производственной сети 128

4.4 Автоматизированное рабочее место электромонтажника 135

4.5 Задачи оценивания эффективности целенаправленных процессов и систем производства 138

4.5.1 Методы определения затрат 142

Заключение 144

Выводы по диссертации 147

Список литературы 149

• Особенности производства электротехнического оборудования авиационной техники и пути его развития
• Постановка задачи проектирования технологических операций и процессов монтажа электросборок в обобщенной постановке
• Терминология синтеза объектов и технологических процессов сборки
• Производственная сеть локальных интеллектуальных коммутаторов измерения параметров электрических цепей и точности монтажа

Введение к работе

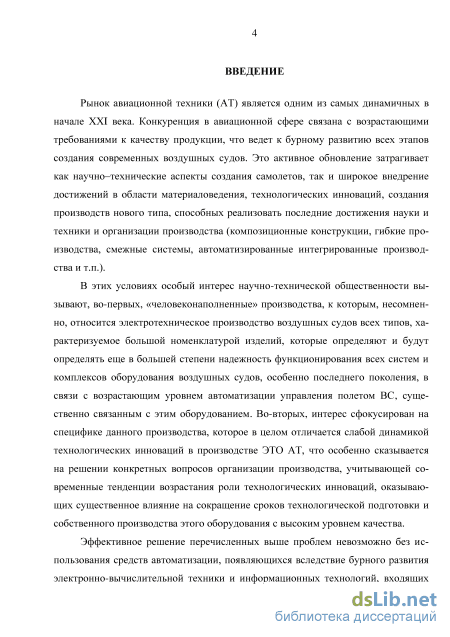

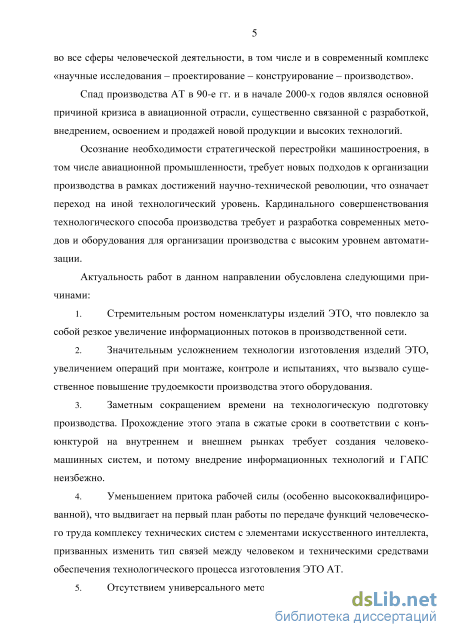

Актуальность темы исследования. Повышение эффективности функционирования организаций в современных рыночных условиях является основным фактором развития производств и, как следствие, выпуска конкурентоспособной продукции. Все это требует масштабной реструктуризации как отдельных организационных структур, так и организации производства в целом. Реструктуризация должна охватить маркетинг, производство, его экономику и персонал.

Современные требования, предъявляемые к эффективной организации производства авиастроительного предприятия, ориентируют прежде всего на снижение ресурсоемкости создаваемых изделий авиационной техники. Это означает, что в текущих условиях высокой конкуренции в авиастроении необходимо на всех технологических переделах обеспечить высокий уровень качества организации производственных систем и конкурентоспособности создаваемых узлов и агрегатов при постоянной нацеленности на минимизацию затрат их производства.

Узловыми проблемами настоящего времени в условиях рыночной экономики являются:

1. Сокращение сроков изготовления продукции.

2. Рост производительности труда.

3. Снижение издержек производства. Решение этих проблем связано с увеличением рентабельности производства продукции,

со снижением процента брака и непроизводственных расходов, с внедрением в производство новейших технологий, с автоматизацией производства, с реальной загрузкой основных фондов. Также требует решения комплекс задач, связанный с подготовкой новых кадров и с соответствующим повышением квалификации уже имеющегося производственного персонала предприятия. Необходимо усилить эффективную координацию деятельности в этой области и создать систему непрерывного мониторинга всех сторон организации производственной деятельности. Создание эффективной системы подготовки кадров под рабочее место существенно ускорит адаптацию специалистов в производственной среде. В этих условиях следует выделить проблемы организации развивающих знаний для руководителей и совершенствование мотивации всех участников производственного процесса. Особенно остро данные проблемы стоят в производстве электротехнического оборудования авиационной техники (ЭТО АТ), которое в значительной степени определяет безопасность полетов воздушных судов (ВС) всех категорий АТ. Следует отметить, что основным производственным процессом изготовления агрегатов и узлов ЭТО на авиастроительном предприятии является электрический монтаж (соединение элементов электрических схем), выполняемый в полном объеме (100%) электромонтажником. В этих условиях очевидно, что при синтезе технологических процессов нужно учитывать человеческий фактор, от которого зависит обеспечение качества готовой продукции на базе организации эффективного управления операциями электромонтажа автоматического контроля и диагностики выполненных операций технологического процесса электромонтажа, что в свою очередь требует решения и главной проблемы повышения производительности труда в рамках системы автоматизированного производства ЭТО.

Проведенное исследование этих проблем в реальном производстве ЭТО на авиастроительных предприятиях в рамках существующей организации производства современной АТ показало их обострение в связи со следующими факторами:

4. Стремительным ростом номенклатуры изделий ЭТО, что повлекло резкое увеличение информационных потоков в производственной сети.

5. Значительным усложнением технологии изготовления изделий ЭТО, быстрым ростом количества операций при монтаже, контроле и испытаниях, что вызвало существенное повышение трудоемкости производства этого оборудования.

3. Существенным сокращением времени на технологическую подготовку производ
ства. Прохождение этого этапа в сжатые сроки, обусловленные конъюнктурой на внутреннем
и внешнем рынках, требует создания человеко-машинных систем, и поэтому внедрение ин-
3

формационных технологий и ГАПС становится неизбежным.

4. Уменьшением притока рабочей силы (особенно высококвалифицированной), что выдвигает на первый план работы по передаче функций человеческого труда комплексу технических систем с элементами искусственного интеллекта, призванных изменить тип связей между человеком и техническими средствами обеспечения технологического процесса изготовления ЭТО АТ.

5. Отсутствием универсального метода предварительной обработки конструкторской документации электросборок ЭТО с целью организации эффективного функционирования и совершенствования производственных процессов.

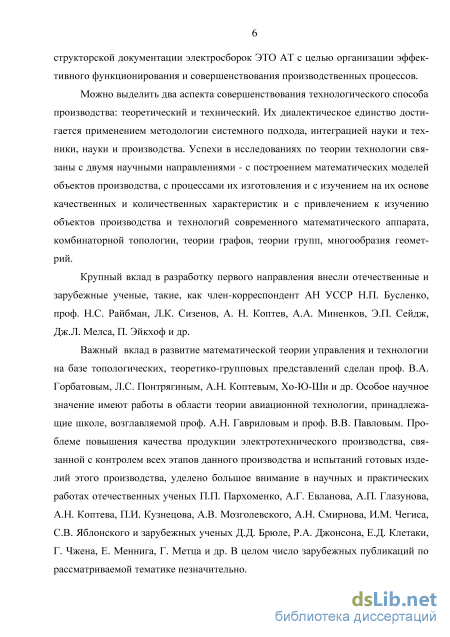

Степень разработанности темы. С позиций современной науки и техники можно выделить два аспекта совершенствования технологического способа производства: теоретический и технический. Их диалектическое единство достигается применением методологии системного подхода, интеграцией науки и техники, науки и производства. Крупный вклад в разработку первого направления внесли отечественные и зарубежные ученые: чл.-корр. РАН В.А. Барвинок, проф. Н.С. Райбман, Л.К. Сизенов, А.Н. Коптев, А.А. Миненков, А.В. Чернышев, Э.П. Сейдж, Дж.Л. Мелса, П. Эйкхоф и др.

Проблема повышения качества продукции электротехнического производства, связанной с контролем всех этапов данного производства и испытаний готовых изделий этого производства, уделено большое внимание в научных и практических работах отечественных ученых П.П. Пархоменко, А.Г. Евланова, А.П. Глазунова, А.Н. Коптева, П.И. Кузнецова, А.В. Мозголевского, А.Н. Смирнова, И.М. Чегиса, С.В. Яблонского и зарубежных ученых Д.Д. Брюле, Р.А. Джонсона, Е.Д. Клетаки, Г. Чжена, Е. Меннига, Г. Метца и др.

Однако, несмотря на отдельные теоретические и практические достижения в области производства ЭТО АТ, следует отметить медленные темпы роста научного и технического уровня организации производства ЭТО АТ. Кардинальное изменение сложившейся ситуации упирается в необходимость решения основных проблем: во-первых, в построение сжатого высокоинформативного описания технологических операций монтажа для организации процессов монтажа, являющихся фундаментом построения конкретного электротехнического объекта производства; во-вторых, в создание инструментария организации и управления взаимодействием элементов системы производства ЭТО АТ.

Выявление существующей проблемы организации системы производства ЭТО АТ обусловило цели и задачи диссертационного исследования.

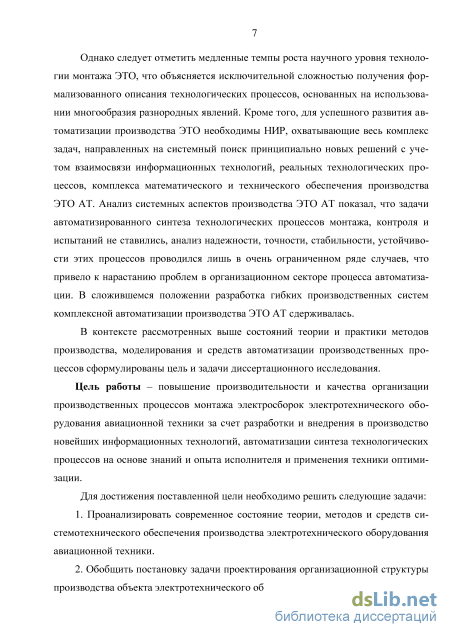

Цель работы - повышение производительности и качества организации производственных процессов монтажа электросборок электротехнического оборудования авиационной техники за счет разработки и внедрения в производство новейших информационных технологий, автоматизации синтеза технологических процессов на основе знаний и опыта исполнителя и применения техники оптимизации.

Задачи исследования:

1. Проанализировать современное состояние теории, методов и средств системотехнического обеспечения производства электротехнического оборудования авиационной техники.

2. Обобщить постановку задачи проектирования организационной структуры производства объекта электротехнического оборудования авиационной техники.

3. Разработать новую концепцию принципов моделирования, оптимизации и организации производственных процессов электротехнического производства ЭТО АТ.

4. Разработать методические средства организации производства ЭТО АТ.

5. Разработать организационно-техническую структуру гибкой автоматизированной системы производства ЭТО АТ.

6. Оценить эффективность и качество автоматизированной системы производства ЭТО АТ.

Область исследования включает:

- разработку научных, методологических и системотехнических основ проектирования

организационных структур предприятий и организации производственных процессов;

стратегию развития и планирования организационных структур и производственных процессов;

разработку научных, методологических и системотехнических принципов повышения эффективности функционирования и качества организации производственных систем;

повышение качества и конкурентоспособности продукции, системы контроля качества и сертификации продукции;

- совершенствование системы качества и экологичности предприятий.

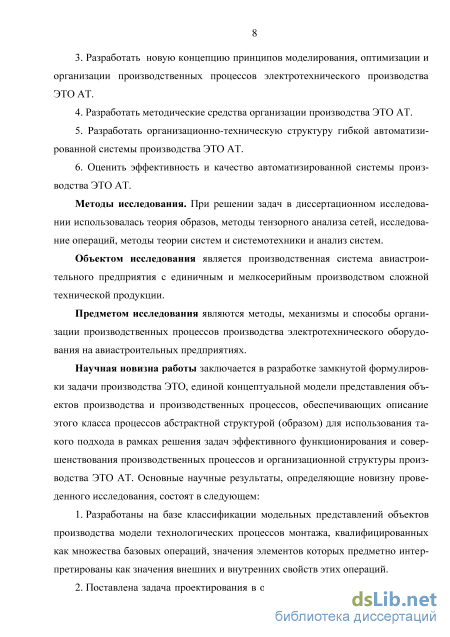

Объектом исследования является производственная система авиастроительного пред
приятия с единичным и мелкосерийным производством сложной технической продукции.

Предмет исследования составляют методы, механизмы и способы организации производственных процессов производства электротехнического оборудования на авиастроительных предприятиях.

Научная новизна исследования заключается в разработке замкнутой формулировки задачи производства ЭТО, единой концептуальной модели представления объектов производства и производственных процессов, обеспечивающих описание этого класса процессов абстрактной структурой (образом) для использования такого подхода в рамках решения задач эффективного функционирования и совершенствования производственных процессов и организационной структуры производства ЭТО АТ.

Основные научные результаты, определяющие новизну проведенного исследования, состоят в следующем:

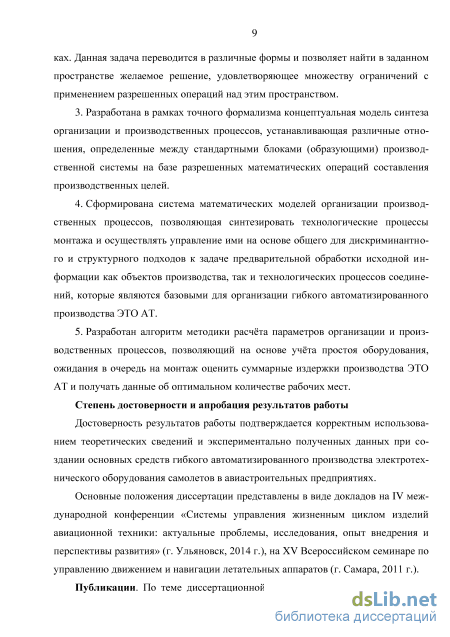

7. Разработаны (на базе классификации модельных представлений объектов производства) модели технологических процессов монтажа, квалифицированные как множества базовых операций, значения элементов которых предметно интерпретированы как значения внешних и внутренних свойств этих операций.

8. Поставлена задача проектирования в обобщенной и частной формулировках. Задача переводима в различные формы, позволяющие найти в заданном пространстве желаемое решение, удовлетворяющее множеству ограничений с применением разрешенных операций над этим пространством.

9. Разработана (в рамках точного формализма) концептуальная модель синтеза организации и производственных процессов, устанавливающая различные отношения, определенные между стандартными блоками (образующими) производственной системы, на базе разрешенных математических операций составления производственных целей.

10. Сформирована система математических моделей организации производственных процессов, позволяющая синтезировать технологические процессы монтажа и осуществлять управление ими на основе общего для дискриминантного и структурного подходов к задаче предварительной обработки исходной информации как объектов производства, так и технологических процессов соединений, которые являются базовыми для организации гибкого автоматизированного производства ЭТО АТ.

11. Разработан алгоритм методики расчёта параметров организации и производственных процессов, позволяющий на основе учёта простоя оборудования, ожидания в очередь на монтаж оценивать суммарные издержки производства ЭТО АТ и получать данные об оптимальном количестве рабочих мест.

Теоретическая и практическая значимость исследования. Результаты диссертационного исследования развивают методы использования искусственного интеллекта в технике и производстве, связанные с описанием предметной области (структурной информации класса образов объектов производства и процессов их преобразования); с наглядным представлением входной и выходной информации, перерабатываемой в рамках реализации технологического процесса специалистом, (например, при выполнении монтажных операций, что позволяет более полно и комплексно рассмотреть вопросы организации и управления взаимодействием всех элементов производственного процесса в системе производства ЭТО АТ, значительно повышает производительность труда и обеспечивает высокие требования потребителей АТ к качеству изделий этого производства); с разработкой предложений и реко-

мендаций по предварительной обработке исходного объекта (сегментации, выделения непроизводных элементов) для синтеза и анализа образов организационной структуры и процессов производства ЭТО АТ; для представления их через множество непроизводных элементов и через определённые операции построения цепей из них, на основании которого получается полное структурное описание технологического процесса монтажа объекта производства. Данные предложения и рекомендации внедрены в практическую деятельность инновационно-ориентированных предприятий авиастроения РФ.

Практическая значимость исследования заключается в разработке научно-практических рекомендаций для организации и управления производственной системой производства ЭТО АТ. В частности, практическое значение имеют: совершенствование методов организации и управления монтажом ЭТО АТ как единичных, так и серийных электросборок, позволяющее значительно повысить производительность труда при снижении требований к квалификации исполнителей; методика формирования оптимальной организационной структуры производства электросборок ЭТО АТ, включающая в себя информационные технологии, системы контроля всех уровней и комплексного управления всеми производственными процессами на основе синтезированной CAN-сети производства ЭТО АТ. Результатом применения разработанного инструментария (АРМ, МАСКА) является повышение уровня автоматизации и, как следствие, сокращение времени производственного цикла в среднем на 50 %, а также повышение производительности труда в среднем на 35-45 %.

Методы исследования. При решении задач в диссертационном исследовании использовались: теория образов, методы тензорного анализа сетей, исследование операций, методы теории систем и системотехники и анализ систем.

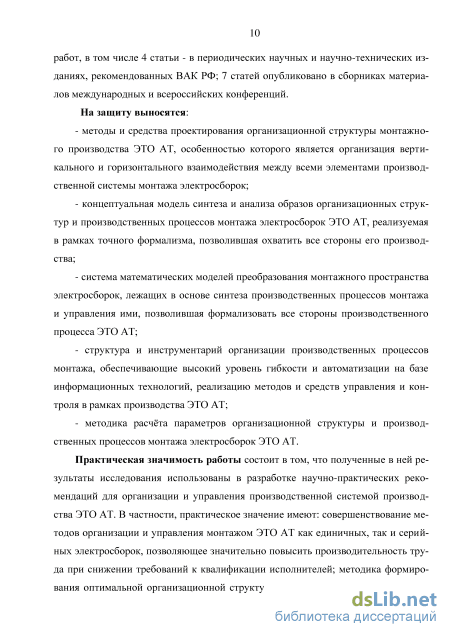

Положения, выносимые на защиту:

методы и средства проектирования организационной структуры монтажного производства ЭТО АТ, особенностью которого является организация вертикального и горизонтального взаимодействия между всеми элементами производственной системы монтажа электросборок;

концептуальная модель синтеза и анализа образов организационных структур и производственных процессов монтажа электросборок ЭТО АТ, реализуемая в рамках точного формализма, позволившая охватить все стороны его производства;

система математических моделей преобразования монтажного пространства электросборок, лежащих в основе синтеза производственных процессов монтажа и управления ими, позволившая формализовать все стороны производственного процесса ЭТО АТ;

- структура и инструментарий организации производственных процессов монтажа,
обеспечивающие высокий уровень гибкости и автоматизации на базе информационных тех
нологий;

реализация методов и средств управления и контроля в рамках производства ЭТО АТ;

методика расчёта параметров организационной структуры и производственных процессов монтажа электросборок ЭТО АТ;

Представленные в работе материалы научных исследований составляют основу создания гибкого автоматизированного производства ЭТО АТ, внедряемого в ОАО «Авиакор – авиационный завод» и используются в учебном процессе на кафедре эксплуатации авиационной техники ФГАОУВО «Самарский государственный аэрокосмический университет имени академика С.П. Королева (национальный исследовательский университет)» при подготовке бакалавров, специалистов и магистров по направлению 162500, а также в специализации «Авионика».

Степень достоверности и апробация результатов. Достоверность результатов работы подтверждается корректным использованием теоретических сведений и экспериментально полученных данных при создании основных средств гибкого автоматизированного производства электротехнического оборудования самолетов в авиастроительных предприятиях.

Основные положения диссертации представлены в виде докладов на IV международной конференции «Системы управления жизненным циклом изделий авиационной техники: ак-6

туальные проблемы, исследования, опыт внедрения и перспективы развития» (г. Ульяновск, 2014 г.), на XV Всероссийском семинаре по управлению движением и навигации летательных аппаратов (г. Самара, 2011 г.).

По теме диссертационной работы автором опубликовано 11 работ: 7статей, в том числе 4 статьи в периодических научных и научно-технических изданиях, рекомендуемых ВАК РФ, и 2 доклада в виде тезисов на международной конференции.

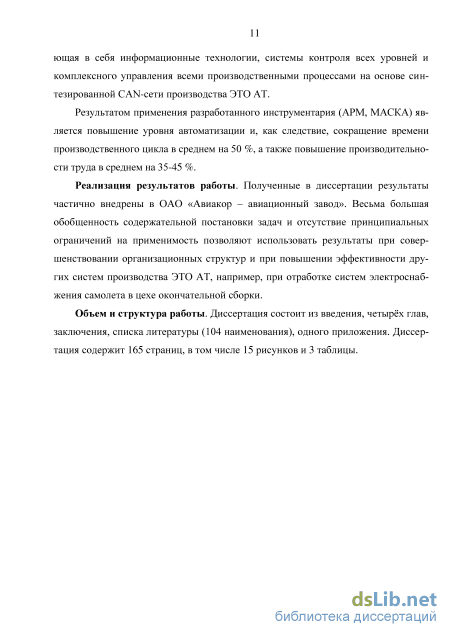

Реализация результатов работы. Полученные в диссертации результаты частично внедрены в ОАО «Авиакор – авиационный завод». Весьма большая обобщенность содержательной постановки задач и отсутствие принципиальных ограничений на применимость позволяют использовать результаты при совершенствовании организационных структур и при повышении эффективности других систем производства ЭТО АТ, например, при отработке систем электроснабжения самолета в цехе окончательной сборки.
