Пространственное строение и внутримолекулярная динамика модифицированных аналогов стероидных гормонов на основе данных спектроскопии ЯМР Селиванов Станислав Иванович

Содержание к диссертации

Введение

2. Глава 1. Спектроскопия ЯМР стероидных молекул

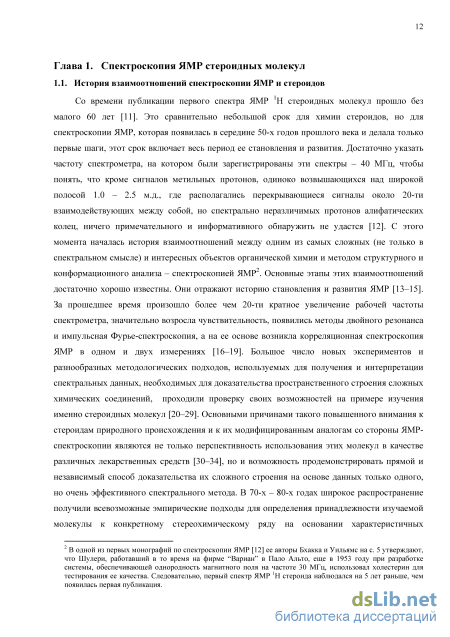

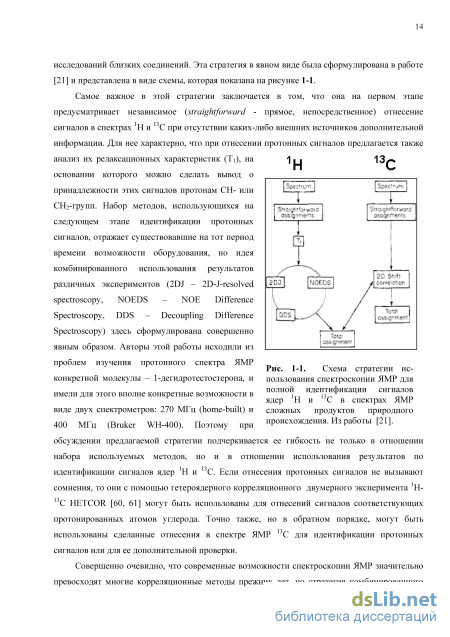

1.1 История взаимоотношений спектроскопии ЯМР и стероидов 12

1.2 Использование скалярных констант в конформационном анализе стероидов...16

1.3 Использование ЯЭО в конформационном анализе стероидов .21

1.4 Основные направления развития методологии исследования 31

3. Глава 2. Конформационный анализ 8-аналогов эстрогенов на основе данных спектроскопии ЯМР 54

2.1. 6-Окса-8-аналоги эстрогенов .54

2.2. 6-Окса-D-гомо-8-аналоги эстрогенов .71

2.3. 8-Аналоги эстрогенов .91

2.4. D-Гомо-8-аналоги эстрогенов .111

2.5. В-Нор-8-аналоги эстрогенов 125

4. Глава 3. Конформационный ЯМР-анализ других изоаналогов эстрогенов 143

3.1. 9-Аналоги эстрогенов .143

3.2. 13-Аналоги эстрогенов 162

3.3. D-Гомоаналоги эстрогенов природного ряда 189

3.4. 9,14-Аналоги эстрогенов 196

3.5. 8,14-Аналоги эстрогенов .211

5. Глава 4. Конформационный ЯМР-анализ модификаций эстрогенов с дополнительными двойными связями 234

4.1. Тетраены .234

4.1.1. 6-Оксаэстра-1,3,5(10),8(9)-тетраены 234

4.1.2. D-Гомо-В-нор -, D-гомо- и 14-аналоги эстра-1,3,5(10),8(9)-тетраенов 256

4.1.3. Модифицированные аналоги эстра-1,3,5(10),8(14)-тетраенов 285

4.2. Пентаены 302

4.2.1. Эквиленины .302

4.2.1.1. 14-Эквиленины .304

4.2.1.2. D-Гомоаналоги 14-эквиленинов 313

4.2.1.3. 14-Аналоги эквиленинов 325

4.2.2. 14-Аналоги эстра-1,3,5(10),8(9),15(16)-пентаенов 342

6. Глава 5. Конформационный ЯМР-анализ изоаналогов андрогенов .350

5.1. 19-Нораналоги андрогенов 350

5.2. 19,В-Биснораналоги андрогенов .362

7. Заключение 373

8. Выводы 384

9. Экспериментальная часть 387

10. Литература 392

• Использование ЯЭО в конформационном анализе стероидов
• 6-Окса-D-гомо-8-аналоги эстрогенов
• D-Гомоаналоги эстрогенов природного ряда
• Модифицированные аналоги эстра-1,3,5(10),8(14)-тетраенов

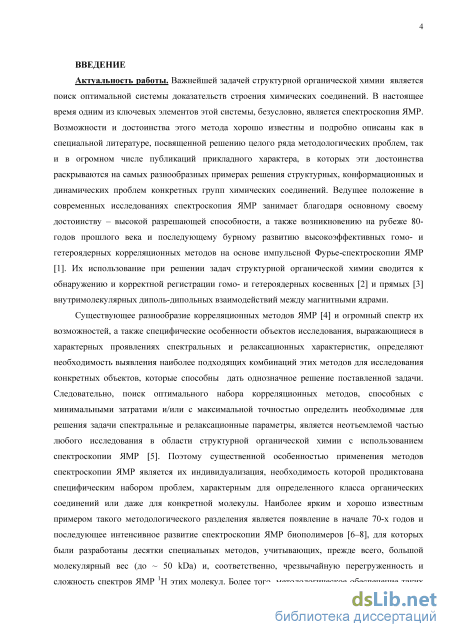

Введение к работе

Актуальность темы данной работы определяется произошедшими в последнее время изменениями в стратегии отбора новых веществ, предназначенных для биологических исследований. В настоящее время создание новых препаратов с улучшенными характеристиками требует значительно больше материальных и временных затрат для изучения их биологических свойств, чем это было необходимо ранее. Поэтому в основе нового подхода лежит предварительный анализ различных докинг-взаимодействий лиганд-рецепторных комплексов. Это позволяет провести обоснованный отбор веществ, предназначенных для биологических исследований и значительно удешевить программы по созданию препаратов с улучшенными свойствами и/или сократить время их проведения. Для успешной реализации этой стратегии крайне важно обладать достоверными данными об особенностях пространственного строения новых веществ еще до стадии их биологического тестирования.

Среди физико-химических методов структурных исследований органических соединений, способных эффективно решать такую задачу, важное место занимает спектроскопия ЯМР. Результаты ее использования, наряду с данными рентгеноструктурного анализа (РСА) и молекулярного моделирования (ММ), являются необходимым и крайне важным условием успешной реализации новой стратегии предварительного отбора потенциальных лекарственных средств среди модифицированных аналогов стероидных гормонов, являющихся объектами настоящего исследования. Поэтому уровень развития спектроскопии ЯМР и расширение ее возможностей по установлению пространственного строения и конформационного состава данного класса органических соединений являются, соответственно, определяющим эту успешную реализацию фактором и, одновременно, самостоятельной задачей.

Революционные изменения в спектроскопии ЯМР, связанные с переходом на импульсный способ регистрации (Ernst R. R., Andersen W. A., 1966), и появление новых высокоэффективных корреляционных методов получения необходимой информации и способов ее обработки привели к интенсивному поиску и развитию принципиально новых подходов, позволяющих решать задачи, постановка которых ранее казалась невозможной. Особенно значительный прогресс наблюдался в области применения спектроскопии ЯМР для установления строения и изучения динамики биоорганических макромолекул с учетом особенностей их спектральных и релаксационных характеристик. Именно здесь наиболее полно были использованы преимущества анализа данных ЯМР на основе математических методов обработки информации.

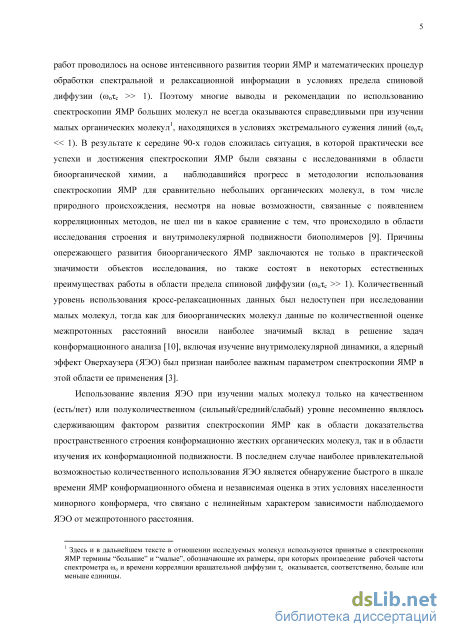

Аналогичная тенденция к индивидуализации методологии и поиску оптимальной системы доказательств наблюдается в последнее время и в отношении других групп химических соединений, объединенных характерными для них проблемами использования спектроскопии ЯМР. Эти проблемы связаны, прежде всего, со спецификой спектральных проявлений и с различием релаксационных характеристик представителей каждой из этих групп. Важным следствием этого процесса является необходимость критического отношения к результатам методических и методологических подходов, разработанных для иных типов химических соединений, поскольку выводы об эффективности использования какого-либо метода спектроскопии ЯМР применительно, например, к большим

биоорганическим молекулам, могут оказаться противоположными при их использовании для случая малых стероидных молекул. Это, прежде всего, относится к способам получения наиболее важных для конформационного анализа исходных данных и к методологии определения на их основе соответствующих геометрических параметров исследуемой молекулы. Следовательно, разработка эффективного подхода применения спектроскопии ЯМР к изучению пространственного строения и внутримолекулярной динамики модифицированных аналогов стероидных гормонов в жидкой фазе с учетом специфичности их спектральных и релаксационных характеристик является неотъемлемой частью и необходимым условием решения общей задачи поиска наиболее перспективных веществ-лидеров при создания новых лекарственных средств.

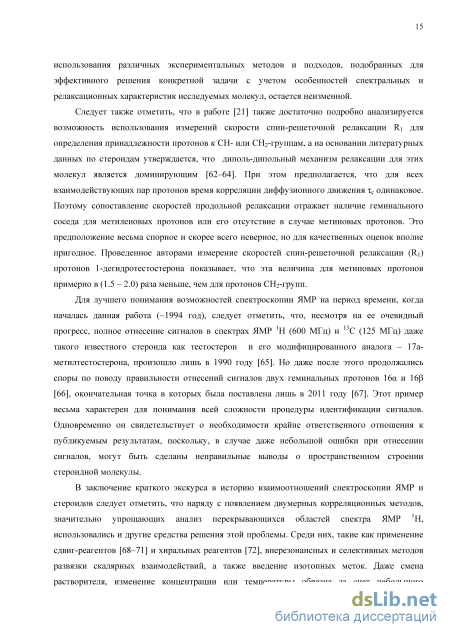

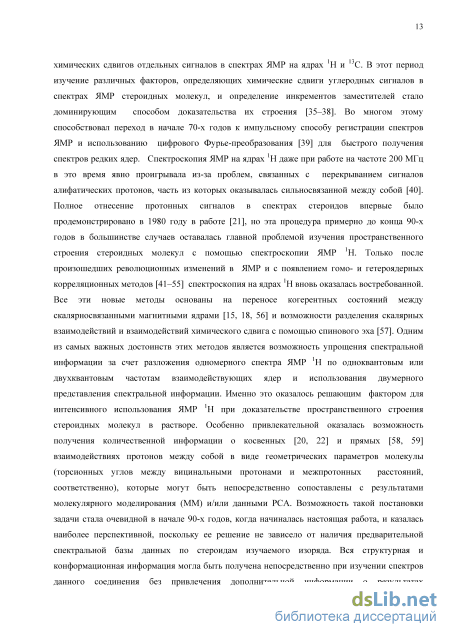

К моменту начала данного исследования в литературе практически отсутствовали примеры корректной идентификации сигналов алифатических протонов стероидных гормонов. Применение спектроскопии ЯМР в структурных исследованиях стероидов ограничивалось использованием различных эмпирических закономерностей для химических сдвигов ядер ¹³С и/или нескольких наиболее характерных протонных сигналов. Такой подход, основанный на базе данных по химических сдвигам для структурно близких известных соединений, способен, в лучшем случае, давать достоверную информацию лишь о принадлежности исследуемой молекулы к тому или иному уже изученному изоряду, но не об особенностях ее пространственного строения в случае структурных модификаций и/или конформационных превращений.

Эти недостатки и ограничения существовавших подходов, а также новые возможности появившихся корреляционных гомо- и гетероядерных методов спектроскопии ЯМР явились определяющими при разработке стратегии настоящего исследования, основанной на: а) полном анализе перекрывающейся алифатической области спектра ЯМР ¹Н стероидных молекул, в которой сосредоточена основная и наиболее важная для конформационного анализа часть информации, б) – точном определении наиболее стереоспецифичных параметров парных взаимодействий – скалярных констант (^2-6J_Н-Н) и ядерных эффектов Оверхаузера (ЯЭО), в) количественной оценке соответствующих им геометрических характеристик – торсионных углов _Н-Н и межпротонных расстояний r_H-H, и сопоставлении их с соответствующими данными РСА и/или расчетных методов.

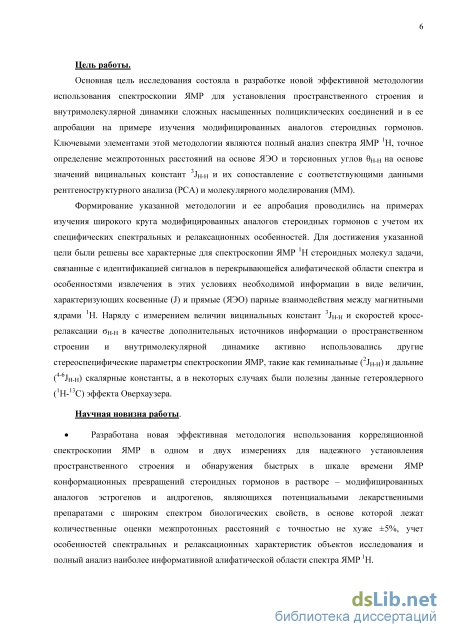

Цели работы

– Разработка новой эффективной методологии использования спектроскопии ЯМР для установления пространственного строения и внутримолекулярной динамики сложных насыщенных полициклических соединений и ее апробация на примере изучения модифицированных аналогов стероидных гормонов.

– Получение достоверных экспериментальных данных об особенностях пространственного строения модифицированных аналогов стероидных гормонов, включая сведения об их конформационной жесткости или лабильности.

Выявление на основе анализа полученных результатов наиболее перспективных направлений дальнейшего совершенствования разработанной и апробированной методологии, включая оценку возможности ее использования для конформационного анализа других насыщенных полициклических соединений, а также установление границ применимости отдельных ее элементов.

Задачи исследования

Выявление, анализ и решение наиболее существенных методических и экспериментальных проблем, возникающих при использовании спектроскопии ЯМР в конформационном анализе стероидных гормонов в растворе, предполагало последовательное решение следующих задач:

проведение полной и однозначной идентификации сигналов в спектрах ЯМР 'Н стероидных молекул в условиях их значительного перекрывания и возможного образования сильносвязанных спиновых систем;

анализ характера связанности протонов и соответствующий выбор способа упрощения спектров с помощью одного или нескольких методов спектроскопии ЯМР и/или спектральной симуляции;

определение точных значений наиболее важных для конформационного анализа стероидных молекул характеристик парных взаимодействий - вицинальных констант ³J_Н._Н и скоростей кросс-релаксации _Н._Н (ЯЭО);

количественная оценка значений геометрических параметров молекул в жидкости торсионных углов _Н-Н и межпротонных расстояний Г_Н-_Ні

сопоставление относительных (а не абсолютных) экспериментальных и расчетных вицинальных констант ³J_Н-Н и торсионных углов _Н-Н для устранения систематических ошибок их определения и использование таких корреляций для доказательства небольших (до 10-15 градусов) конформационных различий близких по структуре стероидных молекул;

апробация эффективности разработанной методологии на примере изучения известных и новых стероидных молекул путем сопоставления полученных для них количественных оценок торсионных углов _Н-_Н и межпротонных расстояний г_Н-Н^(ЯМР) с соответствующими данными РСА и/или ММ;

определение критериев конформационной жесткости или конформационной лабильности стероидных молекул в растворе;

применение разработанного подхода для структурного и конформационного анализа широкого круга модифицированных аналогов эстрогенов и андрогенов и получение на его основе достоверных и независимых данных об особенностях их пространственного строения и о наличии внутримолекулярной подвижности в растворе;

установление характера внутримолекулярных превращений в конформационно лабильных стероидных молекулах и количественная оценка населенностей конформеров в условиях быстрого в шкале времени ЯМР обмена;

выявление основных факторов, влияющих на точность количественных оценок методом ЯМР геометрических параметров стероидных молекул (_Н-Н^(ЯМР),г_Н._Н^(ЯМР)),

экспериментальное определение параметра анизотропии вращательной диффузии D/D на основе сопоставления гетероядерных ('Н¹³С) эффектов Оверхаузера в метиленовой группе стероидной молекулы.

Научная новизна и практическая значимость

Разработана новая эффективная методология использования корреляционной спектроскопии ЯМР в одном и двух измерениях для надежного установления пространственного строения стероидных гормонов и обнаружения быстрых в шкале времени ЯМР конформационных превращений в растворе, ключевыми элементами которой являются: анализ алифатической области спектра ЯМР 'Н, точные оценки

межпротонных расстояний и учет особенностей спектральных и релаксационных характеристик объектов исследования.

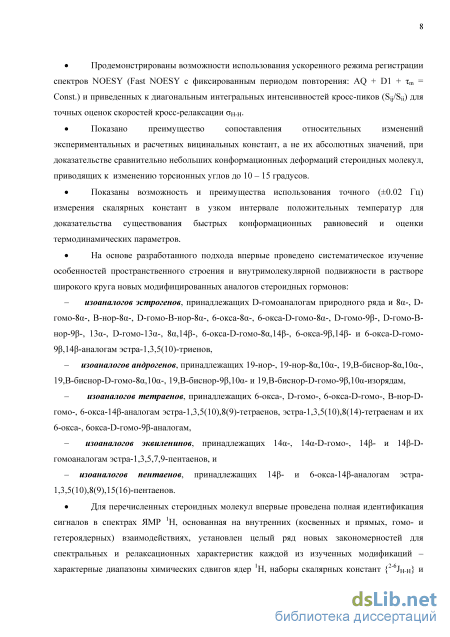

На основе разработанного подхода проведено систематическое изучение
особенностей пространственного строения и внутримолекулярной лабильности в
растворе широкого круга следующих модифицированных аналогов стероидных
гормонов:

- изоаналогое эстрогенов, принадлежащих D-гомоаналогам природного ряда и
8-, Б-гомо-8-, В-нор-8-, Б-гомо-В-нор-8-, 6-окса-8-, 6-окса-Б-гомо-8-,
Б-гомо-9 -, Б-гомо-В-нор-Э-, 13-, D-гомо-ІЗ-, 8,14Ч 6-окса-D-гомо-8,144
6-окса-9,14- и 6-окса-0-гомо-9,14-аналогам эстра-1,3,5(10)-триенов;

- изоаналогое андрогеное, принадлежацих 19-нор-, 19-нор-8,10-, 19,В-биснор-
8,10-, 19,В-биснор-Б-гомо-8,10-, 19,В-биснор-9,10- и 19,В-биснор-Б-гомо-
9,10-изорядам;

изоаналогое эстратетраенов, принадлежащих 6-окса-, D-гомо-, б-окса-D-гомо-, В-нор-Б-гомо-, 6-окса-14- аналогам 1,3,5(10),8(9)-тетраенов, 1,3,5(10),8(14)-тетраенам и их 6-окса-, бокса-Б-гомо-Э-аналогам;

эквиленинов, принадлежащих 14-, 14-Б-гомо-, 14- и 14-Б-гомо-изорядам,

эстрапентаеное, принадлежащих 14- и 6-окса-14-аналогам 1,3,5(10),8(9),15(16)-пентаенов.

Для изученных стероидных молекул проведена полная идентификация сигналов в спектрах ЯМР 'Н и ¹³С, основанная на внутренних (скалярных и прямых, гомо- и гетероядерных) взаимодействиях, установлен целый ряд новых закономерностей для спектральных и релаксационных характеристик каждой из изученных модификаций и получены надежные экспериментальные доказательства их внутримолекулярной жесткости или конформационной лабильности в растворе.

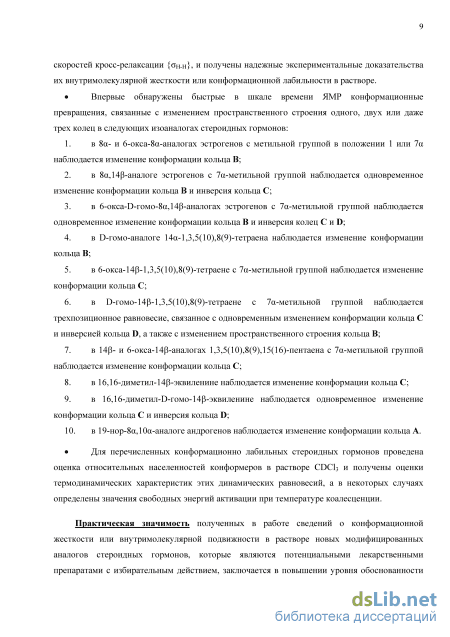

Обнаружены и исследованы быстрые в шкале времени ЯМР конформационные превращения, связанные с изменением пространственного строения одного, двух или даже трех колец стероидной молекулы. Для конформационно лабильных стероидных гормонов проведена оценка относительных населенностей конформеров в растворе CDC1₃ и определены термодинамические и кинетические характеристики обменных процессов.

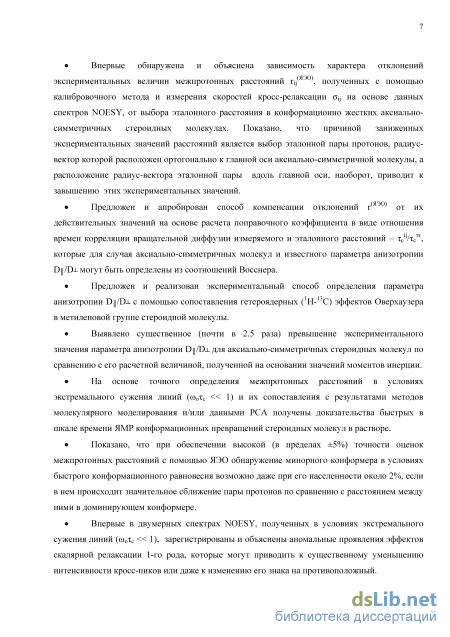

Впервые показано, что использование анизотропной модели расчета межпротонных расстояний для жестких аксиально-симметричных стероидных молекул, находящихся в условиях экстремального сужения линий (_0с « 1), позволяет с помощью ЯЭО измерять расстояния до 3.5 А с точностью не хуже ±5% от их абсолютных значений.

На основании измерения и сопоставления гетероядерных ('Н-¹³С) эффектов Оверхаузера в метиленовой группе СН₂ модельной стероидной молекулы показана возможность экспериментальной количественной оценки параметра анизотропии диффузии D/D, которая почти в 2.5 раза превышает его расчетное значение.

При изучении конформационно лабильных В-гомо-8,14-аналогов стероидных эстрогенов с помощью метода NOESY в условиях быстрого в шкале времени ЯМР двухпозиционного обмена и экстремального сужения линий (_0с « 1) впервые в явном виде было обнаружено явление скалярной релаксации 1-го рода, приводящее к инверсии знака эффективной скорости кросс-релаксации и, соответственно, к инверсии знака наблюдаемого эффекта Оверхаузера между ними. Полная идентификация сигналов всех протонов для каждого из двух конформеров и анализ температурных изменений алифатической области спектра ЯМР 'Н этих стероидов

позволили сформулировать необходимые условия, при выполнении которых возможно наблюдение этого аномального явления в экспериментах по измерению нестационарных ЯЭО условие сильносвязанности двух протонов только в одном из двух конформеров, и обосновать возможность использования эффектов скалярной релаксации 1-рода в спектрах NOESY для обнаружения быстрых в шкале времени ЯМР конформационных превращений в растворе.

Практическая значимость полученных сведений о конформационной жесткости или внутримолекулярной подвижности в растворе новых модифицированных аналогов стероидных гормонов, которые являются потенциальными лекарственными препаратами с избирательным действием, заключается в повышении уровня обоснованности отбора веществ, предназначенных для биологических исследований, и уровня качества предварительного анализа различных докинг-взаимодействий лиганд-рецепторных комплексов.

Самостоятельную практическую ценность представляет разработанная и апробированная при изучении стероидных гормонов методология использования спектроскопии ЯМР в структурном и конформационном анализе органических соединений, поскольку она или отдельные ее элементы могут быть эффективно использованы для исследования других насыщенных полициклических молекул в растворе.

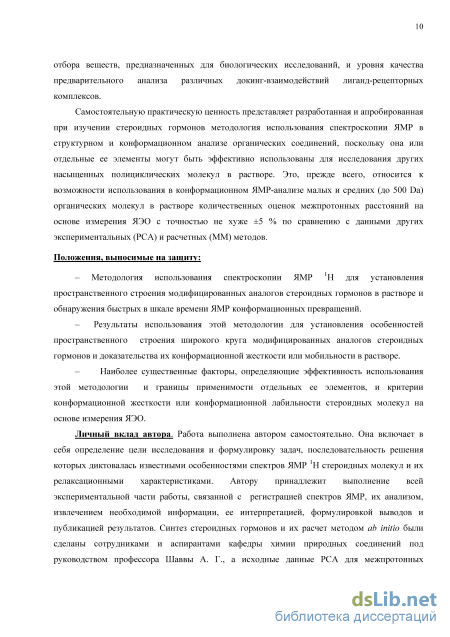

Положения, выносимые на защиту

Методология использования спектроскопии ЯМР ¹Н для установления пространственного строения модифицированных аналогов стероидных гормонов в растворе и обнаружения быстрых в шкале времени ЯМР конформационных превращений.

Результаты использования этой методологии для установления особенностей пространственного строения широкого круга модифицированных аналогов стероидных гормонов и доказательства их конформационной жесткости или мобильности в растворе.

Наиболее существенные факторы, определяющие эффективность использования этой методологии и границы применимости отдельных ее элементов, и критерии конформационной жесткости или конформационной лабильности стероидных молекул на основе измерения ЯЭО.

Апробация работы

Основные результаты диссертационной работы были доложены и обсуждены на 25 международных и 8 российских конференциях и семинарах: Joint 29 AMPERE – 13 ISMAR International conference “Magnetic Resonance and Related Phenomena” (Berlin, Germany, 1998); X^th, XI^th International Conferences “Magnetic Resonance in Chemistry and Biology” (Suzdal, Russia, 1998; Zvenigorod, Russia, 2001); International Conferences “Modern Trends in Organic Synthesis on the Eve of new Era” (St.Petersburg, 1999, 2009); 30^th, 32^nd Congresses AMPERE “Magnetic Resonance and Related Phenomena” (Lisbon, Portugal, 2000; Lille, France, 2004); V^th, VI^th VII^th, VIII^th, IX^th, XI^th, XII^th International Workshops on Magnetic Resonance - Spectroscopy and Tomography, (Rostov-on-Don, Russia, 2000, 2002, 2004, 2006, 2008, 2013, 2015); IV^th International symposium IUPAC “Molecular Order and Mobility in Polymer Systems” (St.Petersburg, Russia, 2002); XVI^th, XVII^th, XVIII^th International Conferences “Spectroscopy of molecules and crystals” (Ukraine: Sevastopol, 2003; Crimea, 2005; Beregovoe, 2007); 1^st, 2^nd, 3^d, 4^th, 6^th International Symposiums and AMPERE Summer Schools in Saint

Petersburg - NMRCM (St.Petersburg, Russia, 2004, 2005, 2006, 2007, 2009); Международном симпозиуме “Magnetic resonance: from fundamental research to practical application” (Kазань, 2016); V Всероссийском семинаре по спектроскопии ЯМР памяти В.Ф.Быстрова (Москва, 1997); III-й, IV-й, VI-й Всероссийских конференциих “Новые достижения ЯМР в структурных исследованиях” (Казань, 2000, 2005, 2015); II-й и III-й Всероссийских конференциях по новым технологиям и приложениям современных физико-химических методов для изучения окружающей среды (Ростов-на-Дону, 2003, 2005); XVII и XVIII Менделеевских съездах по общей и прикладной химии (Казань, 2003; Москва, 2007).

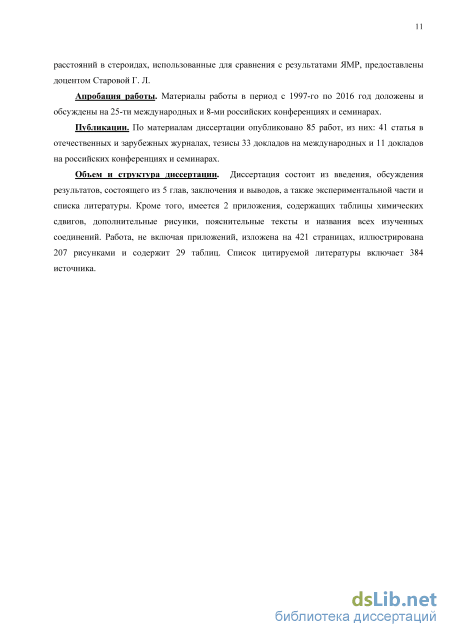

Публикации
