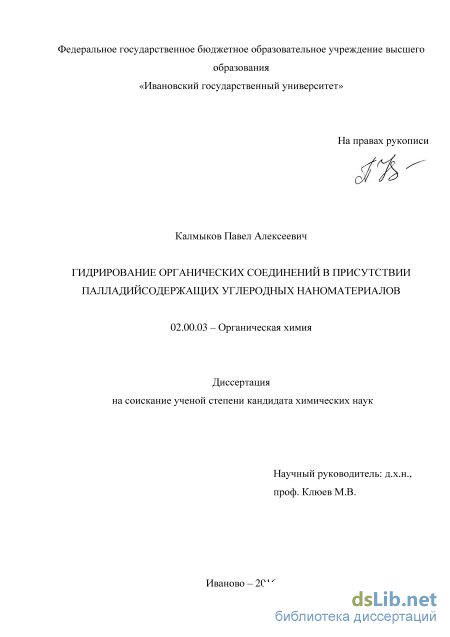

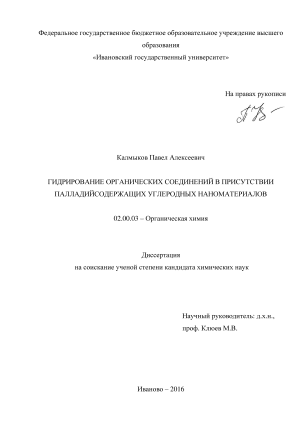

Гидрирование органических соединений в присутствии палладийсодержащих углеродных наноматериалов Калмыков Павел Алексеевич

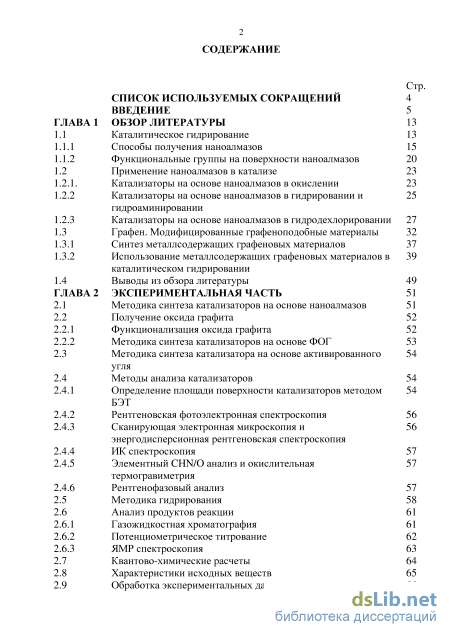

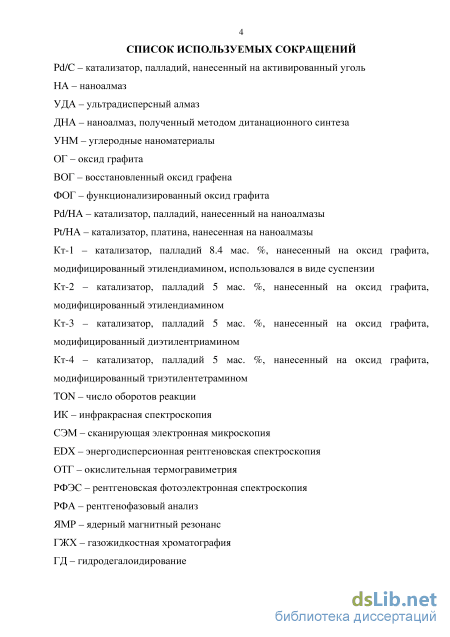

Содержание к диссертации

Введение

ГЛАВА 1 Обзор литературы 13

1.1 Каталитическое гидрирование 13

1.1.1 Способы получения наноалмазов 15

1.1.2 Функциональные группы на поверхности наноалмазов 20

1.2 Применение наноалмазов в катализе 23

1.2.1. Катализаторы на основе наноалмазов в окислении 23

1.2.2 Катализаторы на основе наноалмазов в гидрировании и гидроаминировании 25

1.2.3 Катализаторы на основе наноалмазов в гидродехлорировании 27

1.3 Графен. Модифицированные графеноподобные материалы 32

1.3.1 Синтез металлсодержащих графеновых материалов 37

1.3.2 Использование металлсодержащих графеновых материалов в каталитическом гидрировании 39

1.4 Выводы из обзора литературы 49

ГЛАВА 2 Экспериментальная часть 51

2.1 Методика синтеза катализаторов на основе наноалмазов 51

2.2 Получение оксида графита 52

2.2.1 Функционализация оксида графита 52

2.2.2 Методика синтеза катализаторов на основе ФОГ 53

2.3 Методика синтеза катализатора на основе активированного угля 54

2.4 Методы анализа катализаторов 54

2.4.1 Определение площади поверхности катализаторов методом БЭТ 54

2.4.2 Рентгеновская фотоэлектронная спектроскопия 56

2.4.3 Сканирующая электронная микроскопия и энергодисперсионная рентгеновская спектроскопия 56

2.4.4 ИК спектроскопия 57

2.4.5 Элементный CHN/O анализ и окислительная термогравиметрия 57

2.4.6 Рентгенофазовый анализ 57

2.5 Методика гидрирования 58

2.6 Анализ продуктов реакции 61

2.6.1 Газожидкостная хроматография 61

2.6.2 Потенциометрическое титрование 62

2.6.3 ЯМР спектроскопия 63

2.7 Квантово-химические расчеты 64

2.8 Характеристики исходных веществ 65

2.9 Обработка экспериментальных данных 66

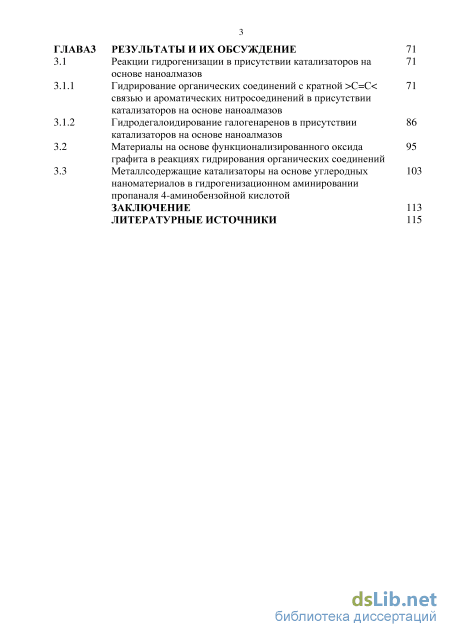

ГЛАВА3 Результаты и их обсуждение 71

3.1 Реакции гидрогенизации в присутствии катализаторов на 71

основе наноалмазов

3.1.1 Гидрирование органических соединений с кратной С=С связью и ароматических нитросоединений в присутствии катализаторов на основе наноалмазов

3.1.2 Гидродегалоидирование галогенаренов в присутствии катализаторов на основе наноалмазов

3.2 Материалы на основе функционализированного оксида графита в реакциях гидрирования органических соединений

3.3 Металлсодержащие катализаторы на основе углеродных наноматериалов в гидрогенизационном аминировании пропаналя 4-аминобензойной кислотой

Заключение 113

Литературные источники

• Способы получения наноалмазов
• Методика синтеза катализаторов на основе ФОГ
• Элементный CHN/O анализ и окислительная термогравиметрия
• Гидродегалоидирование галогенаренов в присутствии катализаторов на основе наноалмазов

Введение к работе

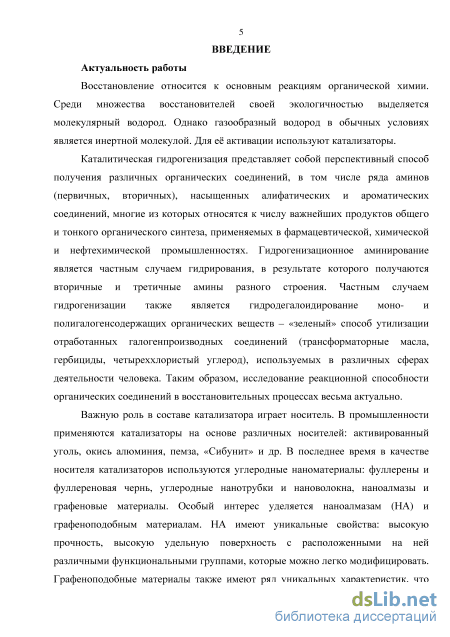

Восстановление относится к основным реакциям органической химии. Среди множества восстановителей своей экологичностью выделяется молекулярный водород. Однако газообразный водород в обычных условиях является инертной молекулой. Для её активации используют катализаторы.

Каталитическая гидрогенизация представляет собой перспективный способ получения различных органических соединений, в том числе ряда аминов (первичных, вторичных), насыщенных алифатических и ароматических соединений, многие из которых относятся к числу важнейших продуктов общего и тонкого органического синтеза, применяемых в фармацевтической, химической и нефтехимической промышленностях. Гидрогенизационное аминирование является частным случаем гидрирования, в результате которого получаются вторичные и третичные амины разного строения. Частным случаем гидрогенизации также является гидродегалоидирование моно- и полигалогенсодержащих органических веществ – «зеленый» способ утилизации отработанных галогенпроизводных соединений (трансформаторные масла, гербициды, четыреххлористый углерод), используемых в различных сферах деятельности человека. Таким образом, исследование реакционной способности органических соединений в восстановительных процессах весьма актуально.

Важную роль в составе катализатора играет носитель. В промышленности применяются катализаторы на основе различных носителей: активированный уголь, окись алюминия, пемза, «Сибунит» и др. В последнее время в качестве носителя катализаторов используются углеродные наноматериалы: фуллерены и фуллереновая чернь, углеродные нанотрубки и нановолокна, наноалмазы и графеновые материалы. Особый интерес уделяется наноалмазам (НА) и графеноподобным материалам. НА имеют уникальные свойства: высокую прочность, высокую удельную поверхность с расположенными на ней различными функциональными группами, которые можно легко модифицировать. Графеноподобные материалы также имеют ряд уникальных характеристик, что

позволяет применять их в различных технологических решениях. В связи с этим актуальным является исследование процессов гидрогенизации в мягких условиях с использованием катализаторов на основе НА и оксида графита (ОГ).

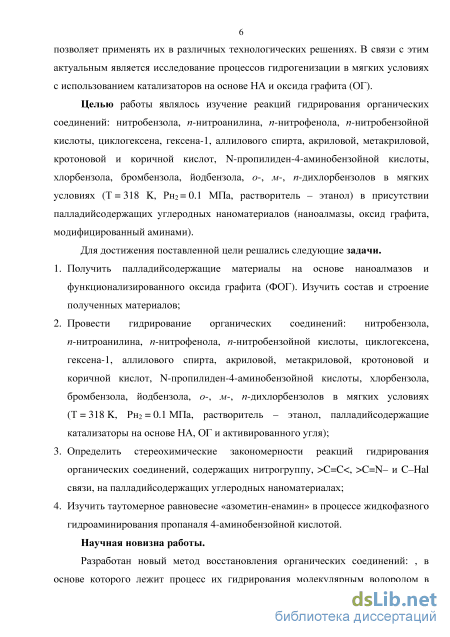

Целью работы являлось изучение реакций гидрирования органических соединений: нитробензола, п-нитроанилина, п-нитрофенола, п-нитробензойной кислоты, циклогексена, гексена-1, аллилового спирта, акриловой, метакриловой, кротоновой и коричной кислот, N-пропилиден-4-аминобензойной кислоты, хлорбензола, бромбензола, йодбензола, о-, м-, п-дихлорбензолов в мягких условиях (Т = 318 K, Рн₂ = 0.1 МПа, растворитель – этанол) в присутствии палладийсодержащих углеродных наноматериалов (наноалмазы, оксид графита, модифицированный аминами).

Для достижения поставленной цели решались следующие задачи.

1. Получить палладийсодержащие материалы на основе наноалмазов и функционализированного оксида графита (ФОГ). Изучить состав и строение полученных материалов;

2. Провести гидрирование органических соединений: нитробензола, п-нитроанилина, п-нитрофенола, п-нитробензойной кислоты, циклогексена, гексена-1, аллилового спирта, акриловой, метакриловой, кротоновой и коричной кислот, N-пропилиден-4-аминобензойной кислоты, хлорбензола, бромбензола, йодбензола, о-, м-, п-дихлорбензолов в мягких условиях (Т = 318 K, Рн₂ = 0.1 МПа, растворитель – этанол, палладийсодержащие катализаторы на основе НА, ОГ и активированного угля);

3. Определить стереохимические закономерности реакций гидрирования органических соединений, содержащих нитрогруппу, >C=C<, >C=N– и C–Hal связи, на палладийсодержащих углеродных наноматериалах;

4. Изучить таутомерное равновесие «азометин-енамин» в процессе жидкофазного гидроаминирования пропаналя 4-аминобензойной кислотой.

Научная новизна работы.

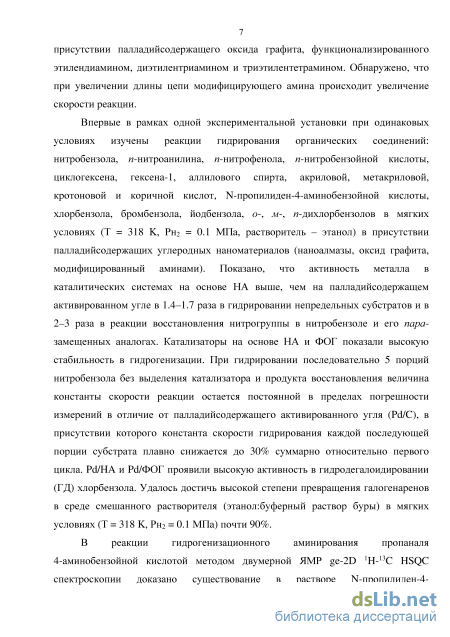

Разработан новый метод восстановления органических соединений: , в основе которого лежит процесс их гидрирования молекулярным водородом в

присутствии палладийсодержащего оксида графита, функционализированного этилендиамином, диэтилентриамином и триэтилентетрамином. Обнаружено, что при увеличении длины цепи модифицирующего амина происходит увеличение скорости реакции.

Впервые в рамках одной экспериментальной установки при одинаковых условиях изучены реакции гидрирования органических соединений: нитробензола, п-нитроанилина, п-нитрофенола, п-нитробензойной кислоты, циклогексена, гексена-1, аллилового спирта, акриловой, метакриловой, кротоновой и коричной кислот, N-пропилиден-4-аминобензойной кислоты, хлорбензола, бромбензола, йодбензола, о-, м-, п-дихлорбензолов в мягких условиях (Т = 318 K, Рн₂ = 0.1 МПа, растворитель – этанол) в присутствии палладийсодержащих углеродных наноматериалов (наноалмазы, оксид графита, модифицированный аминами). Показано, что активность металла в каталитических системах на основе НА выше, чем на палладийсодержащем активированном угле в 1.4–1.7 раза в гидрировании непредельных субстратов и в 2–3 раза в реакции восстановления нитрогруппы в нитробензоле и его пара-замещенных аналогах. Катализаторы на основе НА и ФОГ показали высокую стабильность в гидрогенизации. При гидрировании последовательно 5 порций нитробензола без выделения катализатора и продукта восстановления величина константы скорости реакции остается постоянной в пределах погрешности измерений в отличие от палладийсодержащего активированного угля (Pd/C), в присутствии которого константа скорости гидрирования каждой последующей порции субстрата плавно снижается до 30% суммарно относительно первого цикла. Pd/HA и Pd/ФОГ проявили высокую активность в гидродегалоидировании (ГД) хлорбензола. Удалось достичь высокой степени превращения галогенаренов в среде смешанного растворителя (этанол:буферный раствор буры) в мягких условиях (Т = 318 K, Рн₂ = 0.1 МПа) почти 90%.

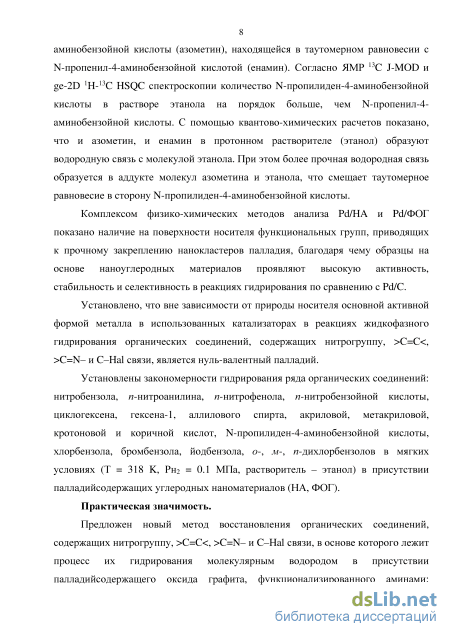

В реакции гидрогенизационного аминирования пропаналя 4-аминобензойной кислотой методом двумерной ЯМР ge-2D ¹H-¹³C HSQC спектроскопии доказано существование в растворе N-пропилиден-4-

аминобензойной кислоты (азометин), находящейся в таутомерном равновесии с N-пропенил-4-аминобензойной кислотой (енамин). Согласно ЯМР ¹³C J-MOD и ge-2D ¹H-¹³C HSQC спектроскопии количество N-пропилиден-4-аминобензойной кислоты в растворе этанола на порядок больше, чем N-пропенил-4-аминобензойной кислоты. С помощью квантово-химических расчетов показано, что и азометин, и енамин в протонном растворителе (этанол) образуют водородную связь с молекулой этанола. При этом более прочная водородная связь образуется в аддукте молекул азометина и этанола, что смещает таутомерное равновесие в сторону N-пропилиден-4-аминобензойной кислоты.

Комплексом физико-химических методов анализа Pd/HA и Pd/ФОГ показано наличие на поверхности носителя функциональных групп, приводящих к прочному закреплению нанокластеров палладия, благодаря чему образцы на основе наноуглеродных материалов проявляют высокую активность, стабильность и селективность в реакциях гидрирования по сравнению с Pd/C.

Установлено, что вне зависимости от природы носителя основной активной формой металла в использованных катализаторах в реакциях жидкофазного гидрирования органических соединений, содержащих нитрогруппу, >C=C<, >C=N– и C–Hal связи, является нуль-валентный палладий.

Установлены закономерности гидрирования ряда органических соединений: нитробензола, п-нитроанилина, п-нитрофенола, п-нитробензойной кислоты, циклогексена, гексена-1, аллилового спирта, акриловой, метакриловой, кротоновой и коричной кислот, N-пропилиден-4-аминобензойной кислоты, хлорбензола, бромбензола, йодбензола, о-, м-, п-дихлорбензолов в мягких условиях (Т = 318 K, Рн₂ = 0.1 МПа, растворитель – этанол) в присутствии палладийсодержащих углеродных наноматериалов (НА, ФОГ).

Практическая значимость.

Предложен новый метод восстановления органических соединений, содержащих нитрогруппу, >C=C<, >C=N– и C–Hal связи, в основе которого лежит процесс их гидрирования молекулярным водородом в присутствии палладийсодержащего оксида графита, функционализированного аминами:

этилендиамином, диэтилентриамином и триэтилентетрамином. Получен патент на палладийсодержащий катализатор гидрирования на основе оксида графита, функционализированного доступным промышленным этилендиамином, с содержанием палладия 4.8–5 вес. % (Патент РФ 2551673 C1).

Предложенные в работе катализаторы проявляют высокую каталитическую активность в реакциях гидрирования различных органических соединений, содержащих нитрогруппу, >C=C<, >C=N– и C–Hal связи, и могут быть использованы многократно без потери активности. Реакции идут с выходом целевых продуктов близким к количественному.

Методология и методы исследования.

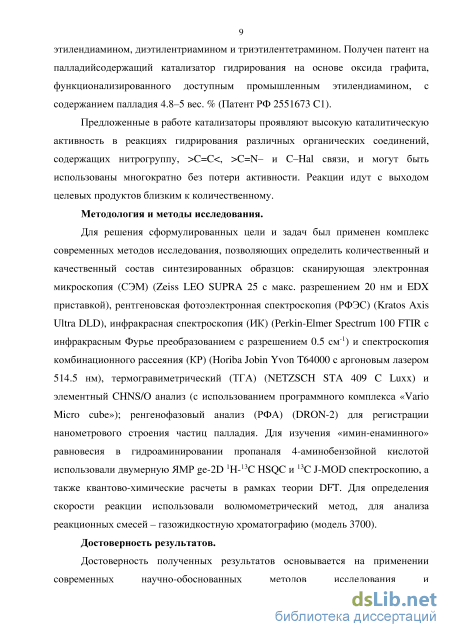

Для решения сформулированных цели и задач был применен комплекс современных методов исследования, позволяющих определить количественный и качественный состав синтезированных образцов: сканирующая электронная микроскопия (СЭМ) (Zeiss LEO SUPRA 25 с макс. разрешением 20 нм и EDX приставкой), рентгеновская фотоэлектронная спектроскопия (РФЭС) (Kratos Axis Ultra DLD), инфракрасная спектроскопия (ИК) (Perkin-Elmer Spectrum 100 FTIR с инфракрасным Фурье преобразованием с разрешением 0.5 см^-1) и спектроскопия комбинационного рассеяния (КР) (Horiba Jobin Yvon T64000 с аргоновым лазером 514.5 нм), термогравиметрический (ТГА) (NETZSCH STA 409 C Luxx) и элементный CHNS/O анализ (с использованием программного комплекса «Vario Micro cube»); ренгенофазовый анализ (РФА) (DRON-2) для регистрации нанометрового строения частиц палладия. Для изучения «имин-енаминного» равновесия в гидроаминировании пропаналя 4-аминобензойной кислотой использовали двумерную ЯМР ge-2D ¹H-¹³C HSQC и ¹³C J-MOD спектроскопию, а также квантово-химические расчеты в рамках теории DFT. Для определения скорости реакции использовали волюмометрический метод, для анализа реакционных смесей – газожидкостную хроматографию (модель 3700).

Достоверность результатов.

Достоверность полученных результатов основывается на применении
современных научно-обоснованных методов исследования и

специализированного сертифицированного научного оборудования. Полученные экспериментальные данные приведены с учетом статистических критериев воспроизводимости результатов измерений и не противоречат фундаментальным представлениям в области органической и физической химии. Результаты работы опубликованы в ведущих рецензируемых журналах из списка, рекомендованного ВАК РФ.

Апробация работы.

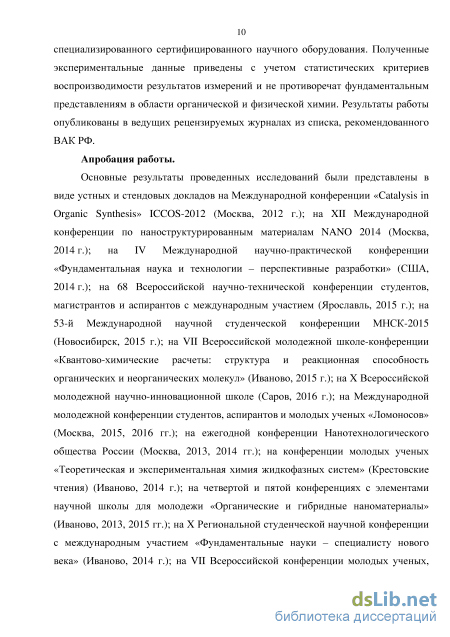

Основные результаты проведенных исследований были представлены в виде устных и стендовых докладов на Международной конференции «Catalysis in Organic Synthesis» ICCOS-2012 (Москва, 2012 г.); на XII Международной конференции по наноструктурированным материалам NANO 2014 (Москва, 2014 г.); на IV Международной научно-практической конференции «Фундаментальная наука и технологии – перспективные разработки» (США, 2014 г.); на 68 Всероссийской научно-технической конференции студентов, магистрантов и аспирантов с международным участием (Ярославль, 2015 г.); на 53-й Международной научной студенческой конференции МНСК-2015 (Новосибирск, 2015 г.); на VII Всероссийской молодежной школе-конференции «Квантово-химические расчеты: структура и реакционная способность органических и неорганических молекул» (Иваново, 2015 г.); на X Всероссийской молодежной научно-инновационной школе (Саров, 2016 г.); на Международной молодежной конференции студентов, аспирантов и молодых ученых «Ломоносов» (Москва, 2015, 2016 гг.); на ежегодной конференции Нанотехнологического общества России (Москва, 2013, 2014 гг.); на конференции молодых ученых «Теоретическая и экспериментальная химия жидкофазных систем» (Крестовские чтения) (Иваново, 2014 г.); на четвертой и пятой конференциях с элементами научной школы для молодежи «Органические и гибридные наноматериалы» (Иваново, 2013, 2015 гг.); на X Региональной студенческой научной конференции с международным участием «Фундаментальные науки – специалисту нового века» (Иваново, 2014 г.); на VII Всероссийской конференции молодых ученых,

аспирантов и студентов с международным участием по химии и наноматериалам «Менделеев-2013» (Санкт-Петербург, 2013 г.).

Публикации.

По результатам работы опубликовано 7 статей, 5 из которых в журналах, рекомендованных ВАК, 1 монография, 2 главы в коллективных монографиях и 14 тезисов докладов, получен 1 патент РФ на изобретение.

Личный вклад автора.

Экспериментальные исследования и обработка полученных результатов проведены лично автором. Постановка задачи, планирование эксперимента, анализ результатов исследования, формулирование основных выводов диссертации выполнены совместно с научным руководителем д.х.н., профессором Клюевым М.В.

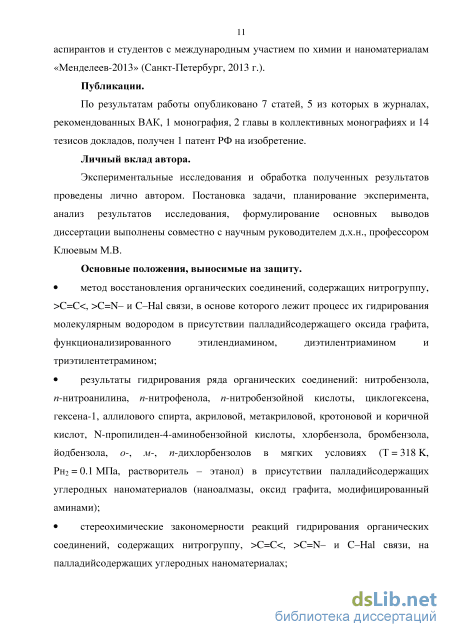

Основные положения, выносимые на защиту.

метод восстановления органических соединений, содержащих нитрогруппу,
>C=C<, >C=N– и C–Hal связи, в основе которого лежит процесс их гидрирования
молекулярным водородом в присутствии палладийсодержащего оксида графита,
функционализированного этилендиамином, диэтилентриамином и
триэтилентетрамином;

результаты гидрирования ряда органических соединений: нитробензола,
п-нитроанилина, п-нитрофенола, п-нитробензойной кислоты, циклогексена,
гексена-1, аллилового спирта, акриловой, метакриловой, кротоновой и коричной
кислот, N-пропилиден-4-аминобензойной кислоты, хлорбензола, бромбензола,
йодбензола, о-, м-, п-дихлорбензолов в мягких условиях (Т = 318 K,
Рн₂ = 0.1 МПа, растворитель – этанол) в присутствии палладийсодержащих
углеродных наноматериалов (наноалмазы, оксид графита, модифицированный
аминами);

стереохимические закономерности реакций гидрирования органических
соединений, содержащих нитрогруппу, >C=C<, >C=N– и C–Hal связи, на
палладийсодержащих углеродных наноматериалах;

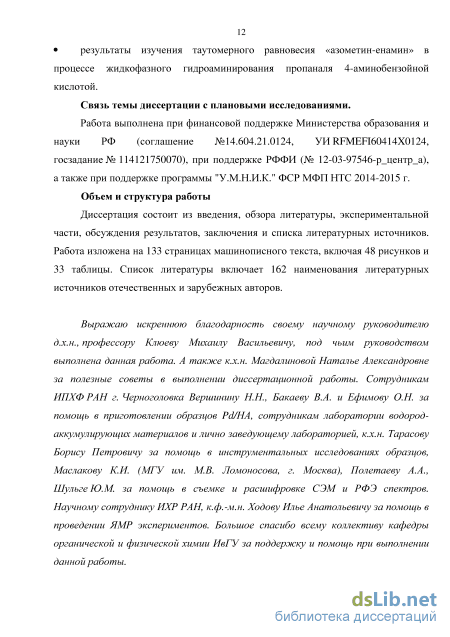

результаты изучения таутомерного равновесия «азометин-енамин» в процессе жидкофазного гидроаминирования пропаналя 4-аминобензойной кислотой.

Связь темы диссертации с плановыми исследованиями.

Работа выполнена при финансовой поддержке Министерства образования и науки РФ (соглашение №14.604.21.0124, УИ RFMEFI60414X0124, госзадание № 114121750070), при поддержке РФФИ (№ 12-03-97546-р_центр_а), а также при поддержке программы "У.М.Н.И.К." ФСР МФП НТС 2014-2015 г.

Объем и структура работы

Способы получения наноалмазов

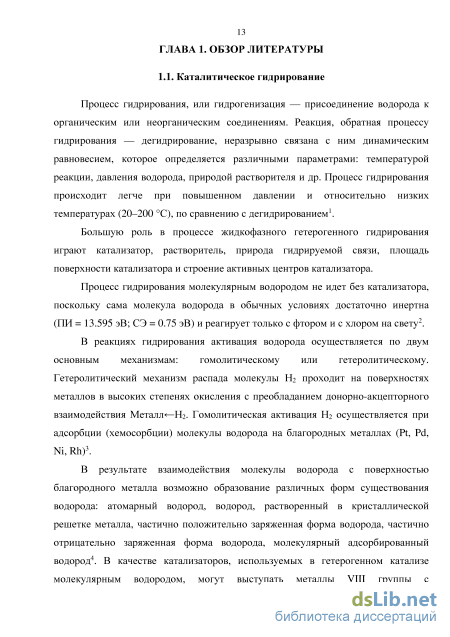

Процесс гидрирования, или гидрогенизация — присоединение водорода к органическим или неорганическим соединениям. Реакция, обратная процессу гидрирования — дегидрирование, неразрывно связана с ним динамическим равновесием, которое определяется различными параметрами: температурой реакции, давления водорода, природой растворителя и др. Процесс гидрирования происходит легче при повышенном давлении и относительно низких температурах (20–200 С), по сравнению с дегидрированием1.

Большую роль в процессе жидкофазного гетерогенного гидрирования играют катализатор, растворитель, природа гидрируемой связи, площадь поверхности катализатора и строение активных центров катализатора.

Процесс гидрирования молекулярным водородом не идет без катализатора, поскольку сама молекула водорода в обычных условиях достаточно инертна (ПИ = 13.595 эВ; СЭ = 0.75 эВ) и реагирует только с фтором и с хлором на свету2.

В реакциях гидрирования активация водорода осуществляется по двум основным механизмам: гомолитическому или гетеролитическому. Гетеролитический механизм распада молекулы Н2 проходит на поверхностях металлов в высоких степенях окисления с преобладанием донорно-акцепторного взаимодействия МеталлН2. Гомолитическая активация Н2 осуществляется при адсорбции (хемосорбции) молекулы водорода на благородных металлах (Pt, Pd, Ni, Rh)3.

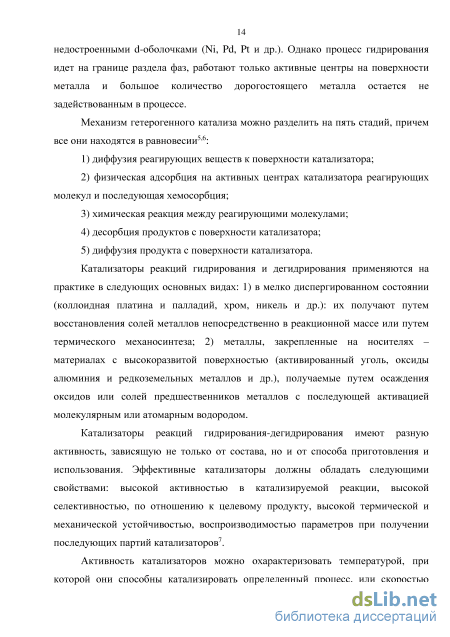

В результате взаимодействия молекулы водорода с поверхностью благородного металла возможно образование различных форм существования водорода: атомарный водород, водород, растворенный в кристаллической решетке металла, частично положительно заряженная форма водорода, частично отрицательно заряженная форма водорода, молекулярный адсорбированный водород4. В качестве катализаторов, используемых в гетерогенном катализе молекулярным водородом, могут выступать металлы VIII группы с недостроенными d-оболочками (Ni, Pd, Pt и др.). Однако процесс гидрирования идет на границе раздела фаз, работают только активные центры на поверхности металла и большое количество дорогостоящего металла остается не задействованным в процессе. Механизм гетерогенного катализа можно разделить на пять стадий, причем все они находятся в равновесии5,6: 1) диффузия реагирующих веществ к поверхности катализатора; 2) физическая адсорбция на активных центрах катализатора реагирующих молекул и последующая хемосорбция; 3) химическая реакция между реагирующими молекулами; 4) десорбция продуктов с поверхности катализатора; 5) диффузия продукта с поверхности катализатора. Катализаторы реакций гидрирования и дегидрирования применяются на практике в следующих основных видах: 1) в мелко диспергированном состоянии (коллоидная платина и палладий, хром, никель и др.): их получают путем восстановления солей металлов непосредственно в реакционной массе или путем термического механосинтеза; 2) металлы, закрепленные на носителях – материалах с высокоразвитой поверхностью (активированный уголь, оксиды алюминия и редкоземельных металлов и др.), получаемые путем осаждения оксидов или солей предшественников металлов с последующей активацией молекулярным или атомарным водородом.

Катализаторы реакций гидрирования-дегидрирования имеют разную активность, зависящую не только от состава, но и от способа приготовления и использования. Эффективные катализаторы должны обладать следующими свойствами: высокой активностью в катализируемой реакции, высокой селективностью, по отношению к целевому продукту, высокой термической и механической устойчивостью, воспроизводимостью параметров при получении последующих партий катализаторов7.

Активность катализаторов можно охарактеризовать температурой, при которой они способны катализировать определенный процесс, или скоростью реакции при постоянной температуре. Если взять в качестве эталона восстановление двойной C=C связи, то наиболее активными оказываются Rh, Pd, Pt и Ni, с которыми реакция идет уже при комнатной температуре. Железо, медь и кобальт эффективны при 150–300 оС, так же, как оксид хрома, а оксиды и сульфиды молибдена и вольфрама — при 300–400 оС. Активность катализатора не является постоянной величиной, а изменяется в зависимости от условий проведения реакции, от типа гидрируемой связи или функциональной группы, природы растворителя8.

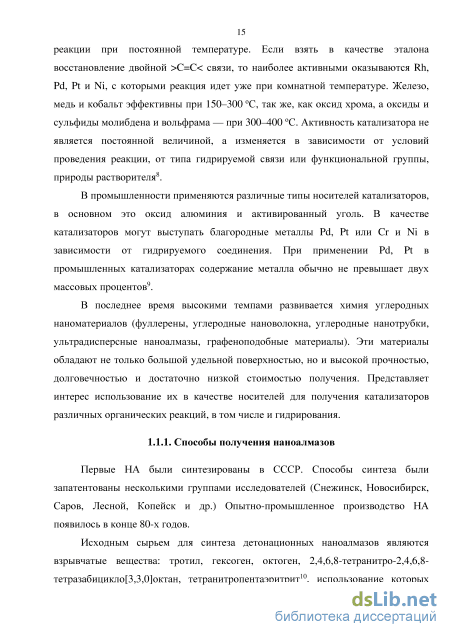

В промышленности применяются различные типы носителей катализаторов, в основном это оксид алюминия и активированный уголь. В качестве катализаторов могут выступать благородные металлы Pd, Pt или Cr и Ni в зависимости от гидрируемого соединения. При применении Pd, Pt в промышленных катализаторах содержание металла обычно не превышает двух массовых процентов9.
