Введение к работе

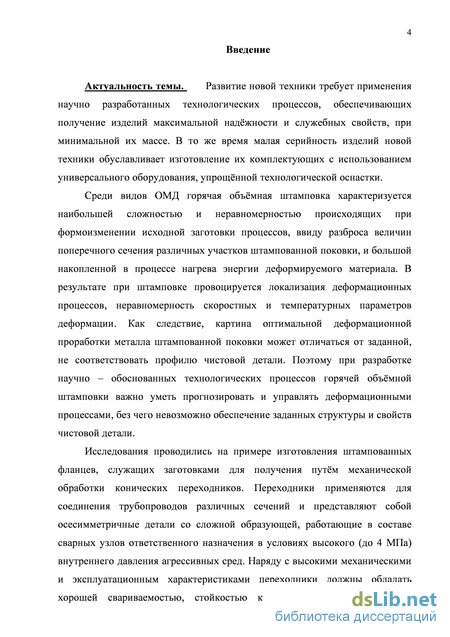

Актуальность темы. Развитие новой техники требует применения научно разработанных технологических процессов, обеспечивающих получение изделий максимальной надёжности и служебных свойств, при минимальной их массе. В то же время малая серийность изделий новой техники обуславливает изготовление их комплектующих с использованием универсального оборудования, упрощённой технологической оснастки.
Среди видов ОМД горячая объёмная штамповка характеризуется наибольшей сложностью и неравномерностью происходящих при формоизменении исходной заготовки процессов, ввиду разброса величин поперечного сечения различных участков штампованной поковки, и большой накопленной в процессе нагрева энергии деформируемого материала. В результате при штамповке провоцируется локализация деформационных процессов, неравномерность скоростных и температурных параметров деформации. Как следствие, картина оптимальной деформационной проработки металла штампованной поковки может отличаться от заданной, не соответствовать профилю чистовой детали. Поэтому при разработке научно - обоснованных технологических процессов горячей объёмной штамповки важно уметь прогнозировать и управлять деформационными процессами, без чего невозможно обеспечение заданных структуры и свойств чистовой детали.

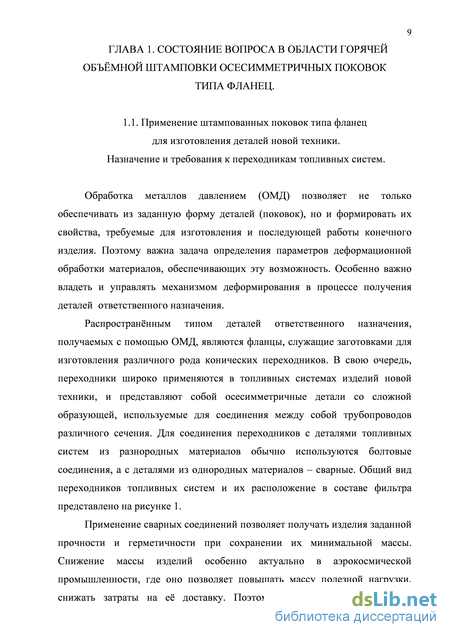

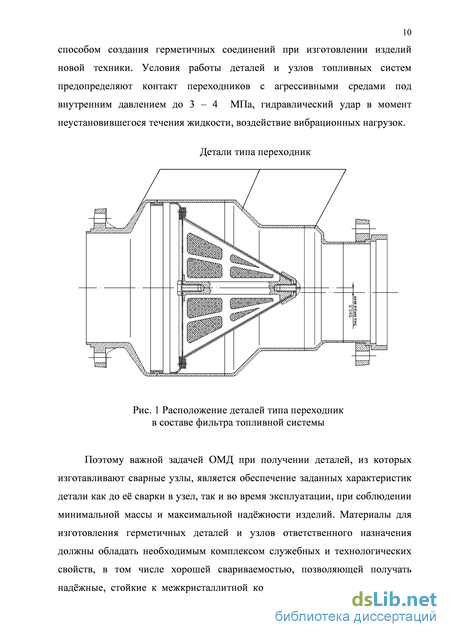

Исследования проводились на примере изготовления штампованных фланцев, служащих заготовками для получения путём механической обработки конических переходников. Переходники применяются для соединения трубопроводов различных сечений и представляют собой осесимметричные детали со сложной образующей, работающие в составе сварных узлов ответственного назначения в условиях высокого (до 4 МПа) внутреннего давления агрессивных сред. Наряду с высокими механическими и эксплуатационным характеристиками переходники должны обладать хорошей свариваемостью, стойкостью к межкристаллитнои коррозии

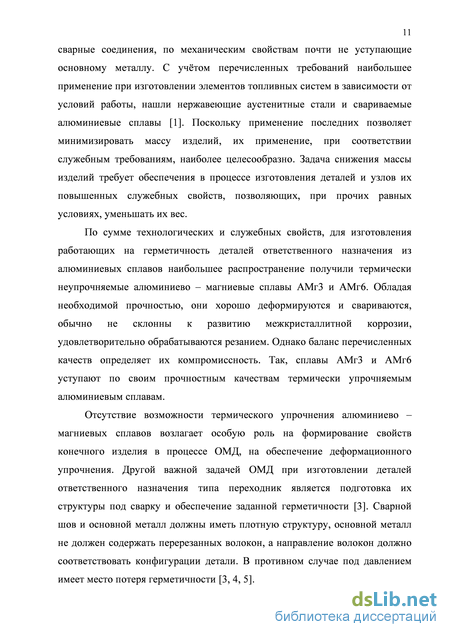

5 основного металла деталей и металла сварного шва. К числу наиболее соответствующих предъявляемым требованиям материалов относятся алюминиево - магниевые сплавы АМгЗ и АМгб.

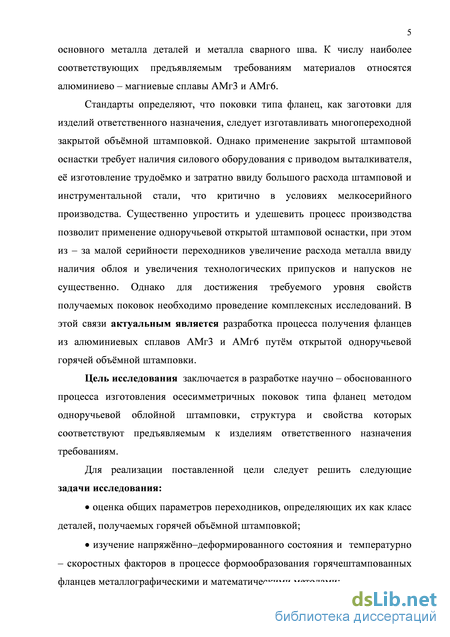

Стандарты определяют, что поковки типа фланец, как заготовки для изделий ответственного назначения, следует изготавливать многопереходной закрытой объёмной штамповкой. Однако применение закрытой штамповой оснастки требует наличия силового оборудования с приводом выталкивателя, её изготовление трудоёмко и затратно ввиду большого расхода штамповой и инструментальной стали, что критично в условиях мелкосерийного производства. Существенно упростить и удешевить процесс производства позволит применение одноручьевой открытой штамповой оснастки, при этом из - за малой серийности переходников увеличение расхода металла ввиду наличия облоя и увеличения технологических припусков и напусков не существенно. Однако для достижения требуемого уровня свойств получаемых поковок необходимо проведение комплексных исследований. В этой связи актуальным является разработка процесса получения фланцев из алюминиевых сплавов АМгЗ и АМгб путём открытой одноручьевой горячей объёмной штамповки.
Цель исследования заключается в разработке научно - обоснованного процесса изготовления осесимметричных поковок типа фланец методом одноручьевой облойной штамповки, структура и свойства которых соответствуют предъявляемым к изделиям ответственного назначения требованиям.
Для реализации поставленной цели следует решить следующие задачи исследования:
оценка общих параметров переходников, определяющих их как класс деталей, получаемых горячей объёмной штамповкой;
изучение напряжённо-деформированного состояния и температурно - скоростных факторов в процессе формообразования горячештампованных фланцев металлографическими и математическими методами;
изучение возможностей управления структурой и свойствами поковки фланца при получении их горячей объёмной штамповкой в открытых штампах;
определение геометрических параметров штамповой оснастки, обеспечивающих получение бездефектных поковок;
определение оптимальных режимов предварительного
фасонирования заготовок под штамповку;
определение оптимального температурного режима начала
деформации при предварительном фасонировании заготовки и её
последующей штамповке.

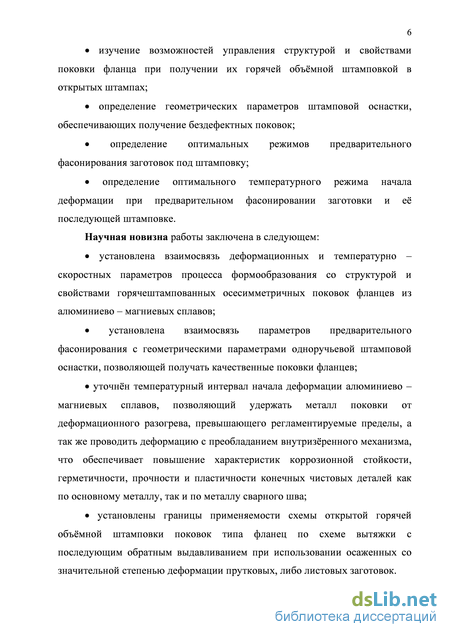

Научная новизна работы заключена в следующем:
установлена взаимосвязь деформационных и температурно -
скоростных параметров процесса формообразования со структурой и
свойствами горячештампованных осесимметричных поковок фланцев из
алюминиево - магниевых сплавов;
установлена взаимосвязь параметров предварительного
фасонирования с геометрическими параметрами одноручьевой штамповой
оснастки, позволяющей получать качественные поковки фланцев;
уточнён температурный интервал начала деформации алюминиево -
магниевых сплавов, позволяющий удержать металл поковки от
деформационного разогрева, превышающего регламентируемые пределы, а
так же проводить деформацию с преобладанием внутризёренного механизма,
что обеспечивает повышение характеристик коррозионной стойкости,
герметичности, прочности и пластичности конечных чистовых деталей как
по основному металлу, так и по металлу сварного шва;
установлены границы применяемости схемы открытой горячей
объёмной штамповки поковок типа фланец по схеме вытяжки с
последующим обратным выдавливанием при использовании осаженных со
значительной степенью деформации прутковых, либо листовых заготовок.

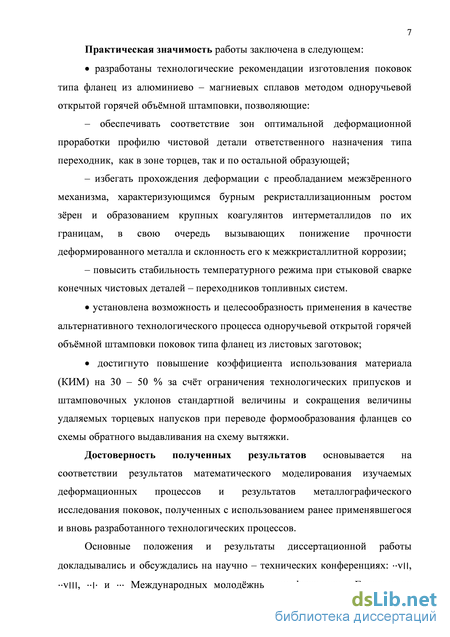

7 Практическая значимость работы заключена в следующем:
разработаны технологические рекомендации изготовления поковок
типа фланец из алюминиево - магниевых сплавов методом одноручьевой
открытой горячей объёмной штамповки, позволяющие:
- обеспечивать соответствие зон оптимальной деформационной
проработки профилю чистовой детали ответственного назначения типа
переходник, как в зоне торцев, так и по остальной образующей;
избегать прохождения деформации с преобладанием межзёренного механизма, характеризующимся бурным рекристаллизационным ростом зёрен и образованием крупных коагулянтов интерметаллидов по их границам, в свою очередь вызывающих понижение прочности деформированного металла и склонность его к межкристаллитной коррозии;
повысить стабильность температурного режима при стыковой сварке конечных чистовых деталей - переходников топливных систем.
установлена возможность и целесообразность применения в качестве
альтернативного технологического процесса одноручьевой открытой горячей
объёмной штамповки поковок типа фланец из листовых заготовок;
достигнуто повышение коэффициента использования материала
(КИМ) на 30 - 50 % за счёт ограничения технологических припусков и
штамповочных уклонов стандартной величины и сокращения величины
удаляемых торцевых напусков при переводе формообразования фланцев со
схемы обратного выдавливания на схему вытяжки.
Достоверность полученных результатов основывается на соответствии результатов математического моделирования изучаемых деформационных процессов и результатов металлографического исследования поковок, полученных с использованием ранее применявшегося и вновь разработанного технологических процессов.
Основные положения и результаты диссертационной работы докладывались и обсуждались на научно - технических конференциях: -vll, vlll, ! и Международных молодёжных конференциях «Гагаринские
8 чтения», Москва 2001, 2002, 2003 и 2004 г.г., Всероссийской научно -практической конференции, Москва, 2003 г., третьей Всероссийской научно-практической конференции «Управление качеством», Москва, 2004 г.

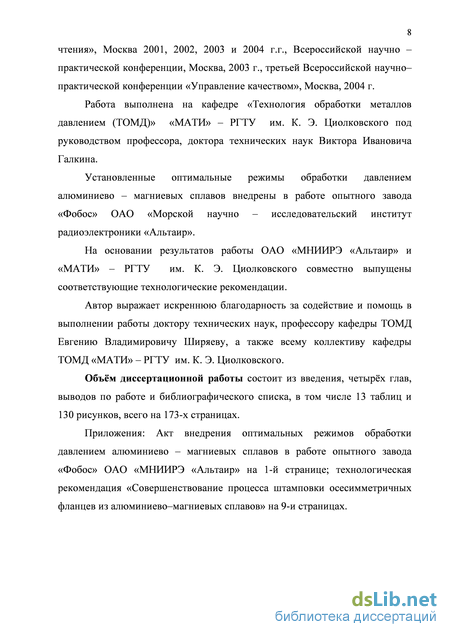

Работа выполнена на кафедре «Технология обработки металлов давлением (ТОМД)» «МАТИ» - РГТУ им. К. Э. Циолковского под руководством профессора, доктора технических наук Виктора Ивановича Галкина.
Установленные оптимальные режимы обработки давлением алюминиево - магниевых сплавов внедрены в работе опытного завода «Фобос» ОАО «Морской научно - исследовательский институт радиоэлектроники «Альтаир».
На основании результатов работы ОАО «МНИИРЭ «Альтаир» и «МАТИ» - РГТУ им. К. Э. Циолковского совместно выпущены соответствующие технологические рекомендации.
Автор выражает искреннюю благодарность за содействие и помощь в выполнении работы доктору технических наук, профессору кафедры ТОМД Евгению Владимировичу Ширяеву, а также всему коллективу кафедры ТОМД «МАТИ» - РГТУ им. К. Э. Циолковского.
Объём диссертационной работы состоит из введения, четырёх глав, выводов по работе и библиографического списка, в том числе 13 таблиц и 130 рисунков, всего на 173-х страницах.
Приложения: Акт внедрения оптимальных режимов обработки давлением алюминиево - магниевых сплавов в работе опытного завода «Фобос» ОАО «МНИИРЭ «Альтаир» на 1-й странице; технологическая рекомендация «Совершенствование процесса штамповки осесимметричных фланцев из алюминиево-магниевых сплавов» на 9-й страницах.
