Введение к работе

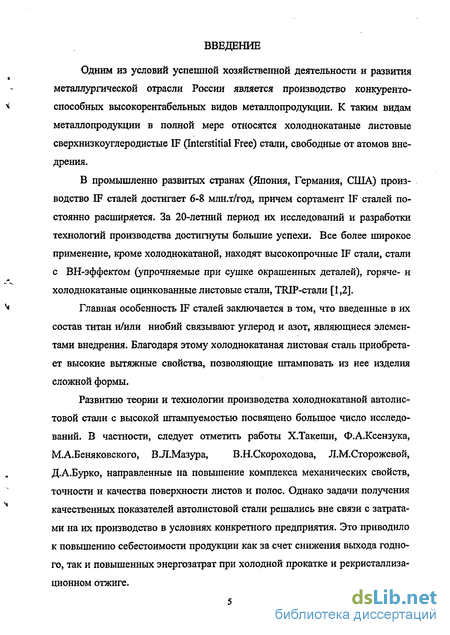

Одним из условий успешной хозяйственной деятельности и развития металлургической отрасли России является производство конкурентоспособных высокорентабельных видов металлопродукции. К таким видам металлопродукции в полной мере относятся холоднокатаные листовые сверхнизкоуглеродистые IF (Interstitial Free) стали, свободные от атомов внедрения.

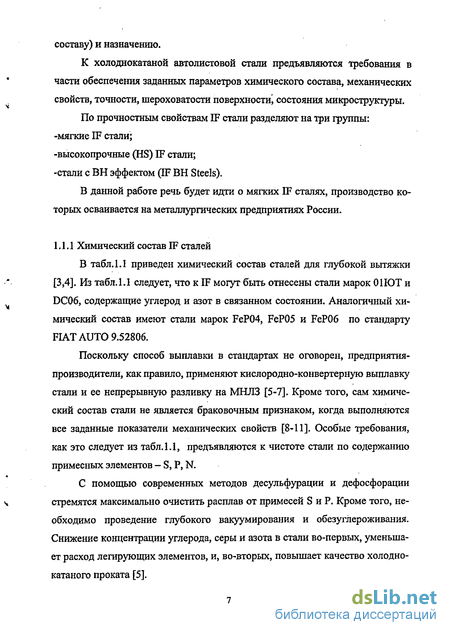

В промышленно развитых странах (Япония, Германия, США) производство IF сталей достигает 6-8 млн.т/год, причем сортамент IF сталей постоянно расширяется. За 20-летний период их исследований и разработки технологий производства достигнуты большие успехи. Все более широкое применение, кроме холоднокатаной, находят высокопрочные IF стали, стали с ВН-эффектом (упрочняемые при сушке окрашенных деталей), горяче- и холоднокатаные оцинкованные листовые стали, TRIP-стали [1,2].

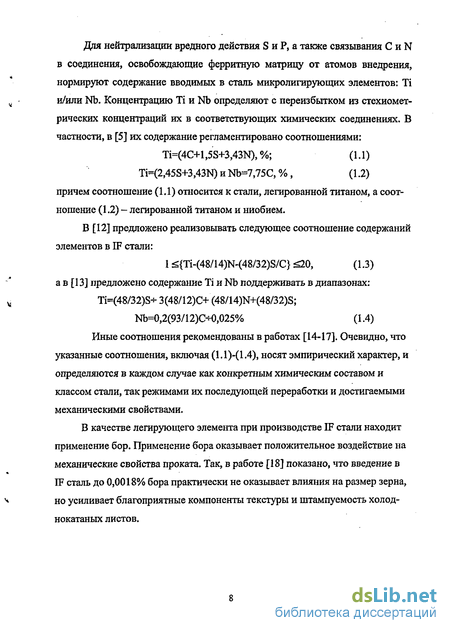

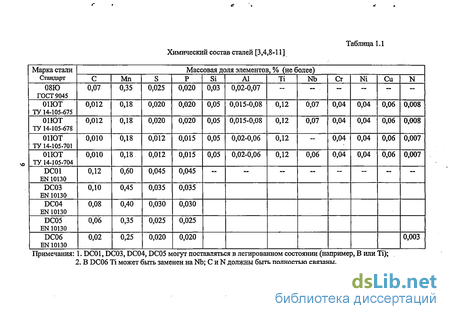

Главная особенность IF сталей заключается в том, что введенные в их состав титан и/или ниобий связывают углерод и азот, являющиеся элементами внедрения. Благодаря этому холоднокатаная листовая сталь приобретает высокие вытяжные свойства, позволяющие штамповать из нее изделия сложной формы.
Развитию теории и технологии производства холоднокатаной автолис
товой стали с высокой штампуемостью посвящено большое число исследо
ваний. В частности, следует отметить работы Х.Такеши, Ф.А.Ксензука,
М.А.Беняковского, В.Л.Мазура, В.Н.Скороходова, Л.М.Сторожевой,

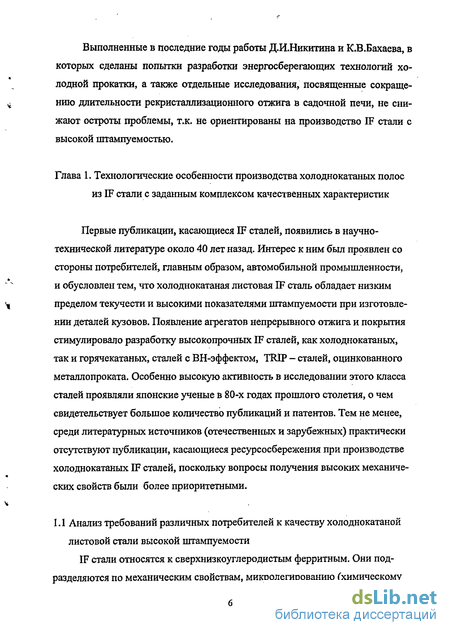

Д.А.Бурко, направленные на повышение комплекса механических свойств, точности и качества поверхности листов и полос. Однако задачи получения качественных показателей автолистовой стали решались вне связи с затратами на их производство в условиях конкретного предприятия. Это приводило к повышению себестоимости продукции как за счет снижения выхода годного, так и повышенных энергозатрат при холодной прокатке и рекристаллиза-ционном отжиге.
Выполненные в последние годы работы Д.И.Никитина и К-В.Бахаева, в которых сделаны попытки разработки энергосберегающих технологий холодной прокатки, а также отдельные исследования, посвященные сокращению длительности рекристаллизационного отжига в садочной печи, не снижают остроты проблемы, т.к. не ориентированы на производство IF стали с высокой штампуемостью.
