Введение к работе

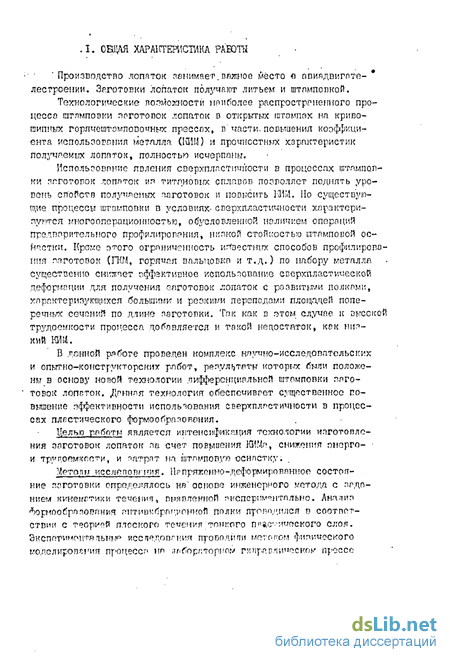

Производство лопаток занимает, важное место Заготовки лопаток получают литьем и штамповкой.
Технологические возможности наиболее распространенного процесса заготовок лопаток в открытых штатах на криво прессях» в части, повышения коэффициента использования металла () и характеристик лопаток, полностью
Использование явления сверхпластичности в процессах штамповки заготовок лопаток ия титановых сплавов позволяет поднять уровень полуплених заготовок и повысить КИМ. Но существующие процессы штамповки в условиях- сверхпластачноети характеризуется нногооперациониостькз, обусловленной наличием операций предварительного профилирования, стойкостью птямповой оснастки. Ираме этого ограниченность известных способов профилирования заготовок (ПОД, горячая вальцовка и т.д.) по набору металла существенно снижает эффективное использование сперхпластической деформации для получения -заготовок лопаток с развитыми полками, характеризующихся большими1 и резкдаи перепелами площадей поперечных сечений по длине заготовки. Ток как в этом случае к высокой трудоемкости процесса добавляется и такой недостаток, кок низкий КИИ.
В данной работе проведен комплекс научно-исследовательских и опытно-конструкторских работ, реяул татн которых были положены в основу новой технологии дифференциальной штамповки наго- товок лопаток. Длиная технология обеспечивает существенное повышение эффективности использования сверхпластичности в процессах пластического формообразования.
Келью роботы является интенсификация технологии изготовления заготовок лопаток па счет повшения КИМк, снижения оиерго-и трудоемкости, и затрат на штамповую оснастку;
Метопы исследования, Ирпряжеино-деформированное состоя- . ние заготовки определялось ив основе инженерного метода с лгдо-нием кинематики течения, выявленной експериментально. Аналиа ор оо6рязоряния антивибрационной полки прплод.гшел в соответствии с теорией плоского течения тонкого пластического слоя. Экспетнмсмггяпьнгр исспедопгния проводили методом фипического моделирования процесе 1 ЇП JHI борг, торн ом гидравлическом прессе

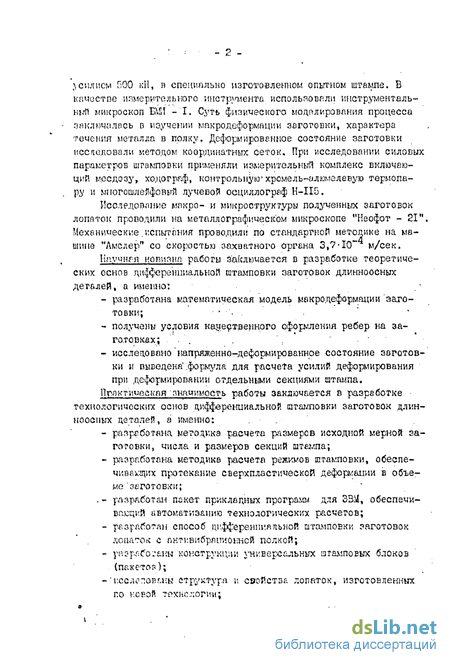

- 2 усилием Г)00 кіі, п специально изготовленном опытном штампе. Б качестве измерительного инструмента использовали инструментальный микроскоп ВШ - I. Суть физического моделирования процесса
• заключалась в изучении макродеформации заготовки, характера течения металла в полку. Деформированное состояние заготовки иссаеловали методом координатных сеток. При исследовании силовых параметров штамповки применяли измерительный комплекс включаючий мосдозу, ходограф, контрольную хромель-алюмелевую термопару и многошлейфовый лиевой осциллограф Н-ІІ5.
Исследование макро- и микроструктуры полученных заготовок лопаток проводили на металлографическом микроскопе "Неофот - 21й. Механические.испытания проводили по стандартной методике на машине "Лмслер" со скоростью захватного органа 3,7 10 м/сек.
Научная новизна работы заключается в разработке теоретических основ дифференциальной штамповки заготовок длинноосных деталей, а именно:

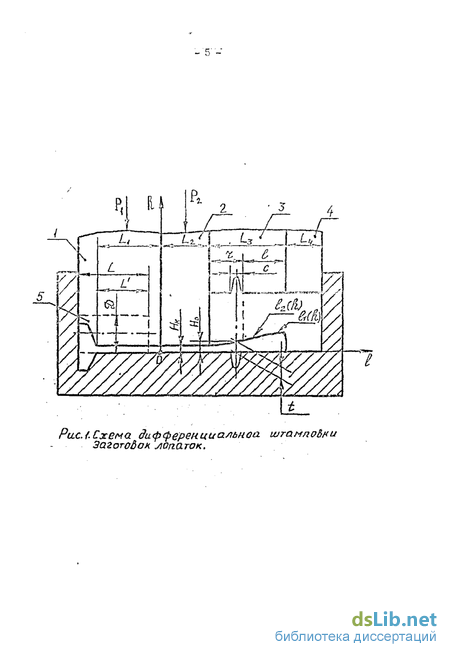

- разработана математическая модель макродеформации заготовки; .
- получены условия кауе9твенного оформления ребер на заготовках; . . . :

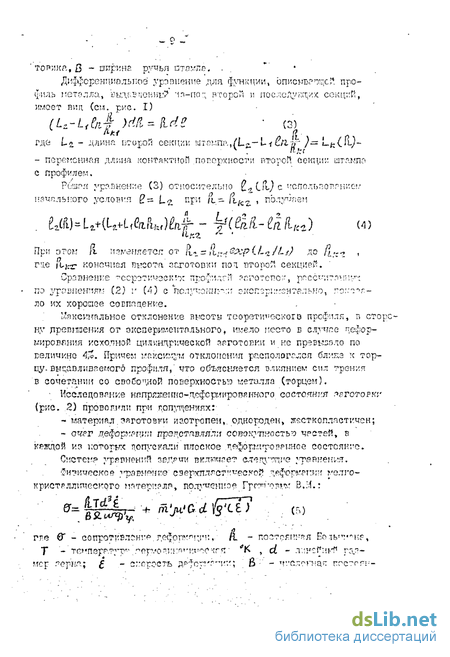

- исследовано напряженно-деформированное состояние заготовки и выведена.формула для расчета усилий деформирования при деформировании отдельными секциями штампа Пряктииеская значимость работы заключается в разработке технологических основ дифференциальной штамповки заготовок длинноосных деталей, а именно;
- разработана методика расчета размеров исходной мерной заготовки, числа и размеров секций штампа;
- разработана методика расчета режимов штамповки, обеспечивающих протекание сверхпластической деформации в объеме "заготовки;
. - разработан пакет прикладных прографи для ЗБМ, обеспечивающий автоматизацию технологических расчетов;
- разработан способ дифференциальной штамповки заготовок лопаток с антпвибряииошей полкой;
- разрабоган.ы конструкции универсальных штамповкх блоков (пакетов);
- структура и свойства лопаток, изготовленных по КОРОЙ технологии;

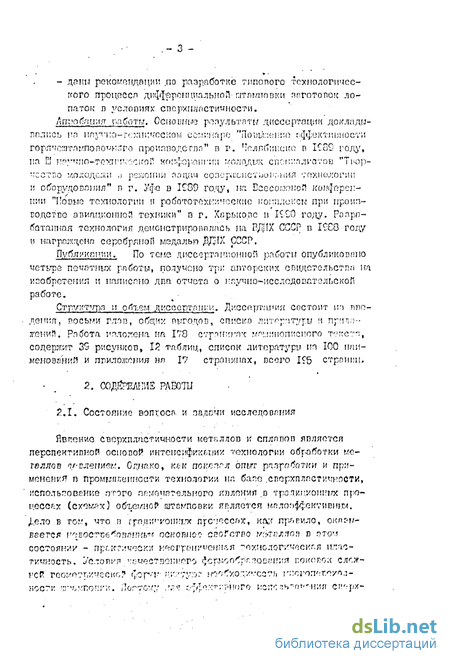

- дани рекомендации .по разработке типояого технологического процесса дифференциальной- птямповки япготошк лопаток л условиях спорхиластотности,
Лптюбаиия работьг. Осноиньге ряаультятк диссертации доклади ЯПЛПСЬ ПО 1Ілр 1ЇО- "ЯомАжнио пфіектіпшости
горя с:лтпгтопо ииго производства в г. Чолпйннеіда n Ko9 году, па И n yuiio-roxit Tvocifo? ктіфярштгии :шладих "Ткір-"сстгю їлолодо;лїі s решении гшцач оопориспсТлши иш тохнодогил и оборудования" п г- Уфо в ІС89 году, на ЕсееошпоЯ конференции "Повью технологии w робототохк нсегше комплексы при проип ф
водстве авиационной техники" в г. Харькове и K-S0 году Разработанная технология дєданстрмроііадась па В/5 IX СССР п ІШЗ году ц награждена серебряной медалью ДЦЇХ СССР,
Публикации» По теме диесертлгиюнпоЯ работы опубликошшо четш е печатных работы, получено три авторских спидстельстяа на изобретения и написано два отчета о наущю сследовптельскоП работе.
Структура и объем дкесортанки. Дкссертаник состоит ІЇГЇ ПШ-деиия, восьми глагз, общих пыгодов, списка литературы я прил; жоний Работа галогена на 178 стрянкт ят й амгюішіного т гсетя, содержит 39 рисунков, 12 таблиц, список литературу на 100 или меиоэйний и ПРИЛОЖЕНИЯ на Г/ страницах, всего 195 страниц,
