Проектирование сборных фасонных фрез для обработки наружного РК-профиля Шитиков Александр Николаевич

Проектирование сборных фасонных фрез для обработки наружного РК-профиля
<
Проектирование сборных фасонных фрез для обработки наружного РК-профиля Проектирование сборных фасонных фрез для обработки наружного РК-профиля Проектирование сборных фасонных фрез для обработки наружного РК-профиля Проектирование сборных фасонных фрез для обработки наружного РК-профиля Проектирование сборных фасонных фрез для обработки наружного РК-профиля
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

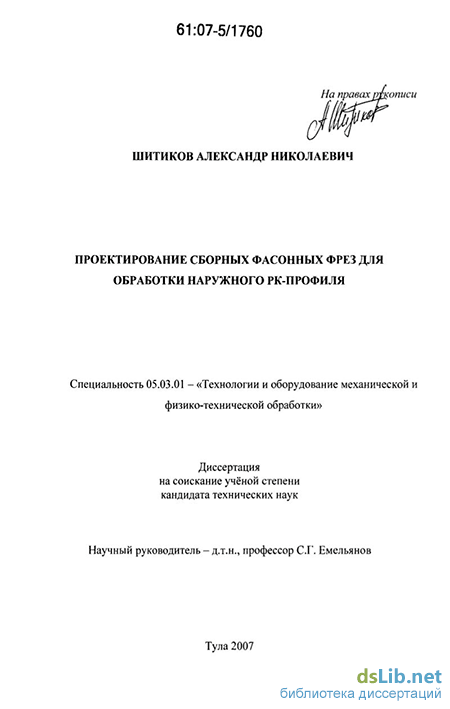

Шитиков Александр Николаевич. Проектирование сборных фасонных фрез для обработки наружного РК-профиля : дис. ... канд. техн. наук : 05.03.01 Тула, 2007 205 с. РГБ ОД, 61:07-5/1760

Введение к работе

Актуальность темы. Наибольшее распространение среди профильных соединений получили шлицевыс и шпоночные В связи с увеличением требований к такого рода соединениям был разработан профиль с равноосным контуром (РК-профиль) РК-профильные валы имеют более высокую несущую способность, чем шлицевые, к тому же, в валах с РК-профилем исключается концентрация напряжений РК-профильные соединения имеют высокий КПД, что способствует уменьшению расхода энергии при передаче крутящего момента РК-профильные соединения предназначены для передачи крутящего момента сопряженными поверхностями деталей машин, режущих и вспомогательных инструментов

В нашей стране развитием РК-профильных соединений, процессами их формообразования занимались Л С Борович, Р Г Гулмутдинов, А И Тимченко, С Н Лапин и многие другие

Вследствие трудности изготовления РК-профиля, последний не получил должного распространения К настоящему времени разработано множество способов получения РК-профильных соединений Однако данные способы не могут обеспечить удовлетворительной производительности из-за сложной кинематики оборудования, которая снижает режимы резания Повысить производительность получения РК-профильных валов можно фрезерованием, как одним из производительных способов обработки Кинематика фрезерования позволяет эффективно использовать режущие свойства металлокерамики и тому подобных материалов Однако проектирование фасонных фрез является сложной технико-экономической проблемой Этой проблемы можно избежать применяя фасонные фрезы, оснащенные СМП

Следовательно, создание методики проектирования сборных фасонных фрез для обработки РК-профильных валов является на сегодняшний день актуальной научной задачей

Цель работы. Повышение производительности обработки валов с равноосным контуром сборными фасонными фрезами с твердосплавными СМП

Для достижения указанной цели в работе были поставлены и решены следующие задачи

  1. Разработать методику проектирования сборных фасонных фрез для обработки наружного РК-профиля

  2. Разработать геометрическую модель конструкции сборных фасонных фрез, включающую методику расчета пространственной установки СМП на корпусе фрезы с обеспечением заданных численных значений углов вдоль режущей кромки СМП

  3. Получить зависимости для оценки параметров срезаемых слоев обработанной поверхности

  4. Создать систему конструкторско-тсхнологической подготовки производства, позволяющую в диалоговом режиме спроектировать сборную фасонную фрезу, произвести оценку проектируемого инструмента путем

численного моделирования его работы, а также оценку шероховатости обрабатываемой поверхности 5 Использовать результаты теоретических исследований в промышленности Методы исследования. Исследования основаны на базе фундаментальных положений геометрической теории формирования поверхностей режущими инструментами, с использованием аппарата дифференциальной геометрии и векторно-матричного анализа, интерактивного поиска технических решений, методах математического и компьютерного программирования и средств компьютерной графики, а также методологии структурного анализа и проектирования SADT

Основные научные результаты:

  1. Теоретические исследования формирования наружной РК-профильной кривой сборными фасонными фрезами

  2. Математическая модель формирования наружного РК-профиля сборными фасонными фрезами

  3. Алгоритмы и разработанные на их основе программы, образующие систему проектирования сборных фасонных фрез для обработки РК-профилъных валов

  4. Полученные, в результате компьютерного моделирования процесса работы сборной фасонной фрезы значения оценочных характеристик

Научная новизна заключается в научном обосновании технических решений по обеспечению повышения производительности обработки валов с равноосным контуром путем разработки метода проектирования фасонных фрез с СМП на базе геометрической теории формирования поверхностей режущими инструментами, включающего методику построения геометрической модели конструкции сборных фасонных фрез, методику расчета кинематических углов вдоль режущих кромок и методику определения величин искажения обработанной поверхности

Практическая ценность.

Практическая ценность данной работы состоит

в разработанной с использованием методологии IDEF0 структуры математической модели проектирования сборных фасонных фрез для обработки РК-профильных валов,

в разработанных программных средствах проектирования сборных фасонных фрез для обработки РК-профильных валов

Практическая реализация.

Реализация работы проведена на ОАО «Геомаш» г Щигры, Курской области

Апробация работы. Основные положения работы были доложены и обсуждены на 6-й Международной научно-технической конференции (Харьков, 2002), на 1-й Международной научно-технической конференции «Современные инструментальные системы, информационные технологии и инновации» (Курск, 2003), на 6-й Международной конференции «Оптико-электронные приборы и устройства в системах распознавания образов, обра-

ботки изображений и символьной информации» (Курск, 2003), на 2-й Международной научно-технической конференции «Современные инструментальные системы, информационные технологии и инновации» (Курск, 2004), на 3-ей Международной научно-технической конференции «Современные инструментальные системы, информационные технологии и инновации» (Курск, 2005)

Публикации. По материалам проведенных исследований опубликовано 10 работ

Структура и объем работы Диссертация состоит из введения, четырех глав, заключения, списка использованных источников из 51 наименова-ния и приложений Работа содержит 167 страниц машинного текста, 89 ри-сунков и 22 таблиц
