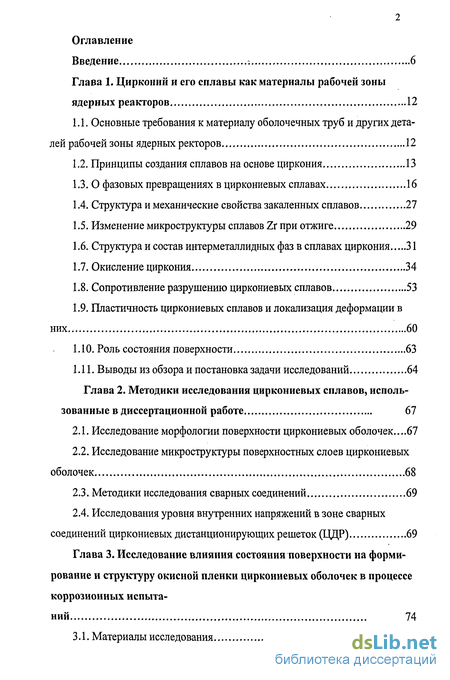

Глава 1. Цирконий и его сплавы как материалы рабочей зоны ядерных реакторов 12
1.1. Основные требования к материалу оболочечных труб и других деталей рабочей зоны ядерных ректоров 12
1.2. Принципы создания сплавов на основе циркония 13
1.3. О фазовых превращениях в циркониевых сплавах 16
1.4. Структура и механические свойства закаленных сплавов 27
1.5. Изменение микроструктуры сплавов Zr при отжиге 29
1.6. Структура и состав интерметаллидных фаз в сплавах циркония 31
1.7. Окисление циркония 34
1.8. Сопротивление разрушению циркониевых сплавов 53
1.9. Пластичность циркониевых сплавов и локализация деформации в них 60
1.10. Роль состояния поверхности 63
1.11. Выводы из обзора и постановка задачи исследований 64
Глава 2. Методики исследования циркониевых сплавов, использованные в диссертационной работе 67
2.1. Исследование морфологии поверхности циркониевых оболочек...67
2.2. Исследование микроструктуры поверхностных слоев циркониевых оболочек 68
2.3. Методики исследования сварных соединений 69
2.4. Исследования уровня внутренних напряжений в зоне сварных соединений циркониевых дистанционирующих решеток (ЦДР) 69
Глава 3. Исследование влияния состояния поверхности на формирование и структуру окисной пленки циркониевых оболочек в процессе коррозионных испытаний 74
3.1. Материалы исследования 74
3.2. Исследование структуры окисных пленок на поверхности циркониевых твэльных оболочек 75
3.2.1. Структура поверхностного слоя циркониевых оболочек в состоянии поставки 75
3.2.2. Структура поверхностного слоя циркониевых оболочек после анодирования 86
3.2.3. Структура поверхностного слоя циркониевых оболочек после анодирования с травлением 89
3.2.4. Влияние состояния поверхности на высокотемпературное окисление в паре циркониевых оболочек 96
3.3. Структура окисной пленки циркониевых оболочек из сплавов Э110 иЭ635 после коррозионных испытаний в среде LiOH 99
3.4. Заключение к Главе 3 121
Глава 4. Свойства, структура и напряженно - деформированное состояние сварных соединений циркониевых дистанционирующих решеток (ЦДР) 123
4.1 Материалы исследований 124
4.2. Исследование структуры и состава и свойств сварных соединений ЦДР 124
4.2.1. Исследование структуры и свойств сварного соединения ячейка-ячейка 124
4.2.2. Структура сварного соединения ячейка-канал 130
4.2.3. Исследование распределения легирующих элементов в сварных соединениях «ячейка-канал» 139
4.2.4. Распределение микротвердости в объеме сварных соединений... 144
4.3. Исследования уровня внутренних напряжений в зоне сварных соединений ЦДР 148
4.4. Влияние условий отжига и последующего охлаждения на коррозионное поведение ЦДР и сварных соединений 149
4.4.1. Структура поверхностного слоя ячеек после отжига и автоклави-рования 149
4.4.2. Влияние режимов отжига на структуру сварных соединений... 155
4.8. Заключение к Главе 4 169
Глава 5. Влияние технологических операций травления и анодирования на коррозионную стойкость и эксплутациониые характеристики твэлов 170
5.1. Данные о коррозионной стойкости оболочек, полученные на основе анализа результатов автоклавирования твэлов 170
5.2. Влияние различных факторов на качество поверхности циркониевых труб; обоснование отмены химического травления твэлов... 176
5.3. Совершенствование технологического процесса, направленное на повышение качества поверхности твэлов 183
5.4. Реакторные испытания опытных сборок с твэлами без финишного травления 185
5.5. Послереакторные исследования ТВС ВВЭР-1000 № Е 1591 с твэлами без финишного травления, отработавшей до выгорания 41,4 МВт-сут/кгГі на 3-м блоке Балаковской АЭС 186
5.6. Изготовление и опытная эксплуатация 54 кассет ТВС с твэлами без финишного травления в активной зоне 1,2 блока Калининской АЭС 192
5.7. Исследование влияния наличия анодной пленки на коррозионную стойкость и работоспособность твэлов 197
5.7.1. Влияние сроков хранения на коррозионную стойкость не анодированных циркониевых оболочек 198
5.7.2. Работоспособность узла «твэл-ячейка» без анодной пленки на оболочке 200
5.7.3. Результаты сравнительных испытаний по определению влияния наличия (отсутствия) анодной пленки на твэле на усилие протягивания...201
5.7.4. Исследования оболочек имитаторов твэлов после горячей обкатки на 1 -м блоке Ростовской АЭС 205
5.8. Обсуждение результатов 211
5.9. Заключение к Главе 5 212
Заключенней выводы по работе 214
Список использованных источников 218
Приложение 234
- Структура и состав интерметаллидных фаз в сплавах циркония
- Исследования уровня внутренних напряжений в зоне сварных соединений циркониевых дистанционирующих решеток (ЦДР)
- Структура поверхностного слоя циркониевых оболочек после анодирования с травлением
- Исследование распределения легирующих элементов в сварных соединениях «ячейка-канал»
Введение к работе
Общая характеристика работы

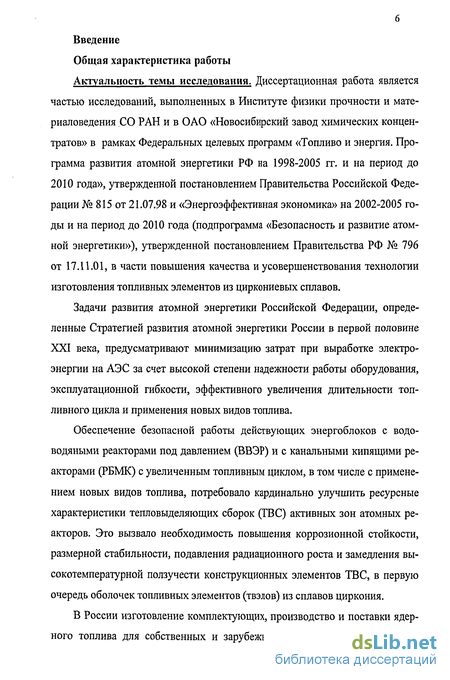

Актуальность темы исследования. Диссертационная работа является частью исследований, выполненных в Институте физики прочности и материаловедения СО РАН и в ОАО «Новосибирский завод химических концентратов» в рамках Федеральных целевых программ «Топливо и энергия. Программа развития атомной энергетики РФ на 1998-2005 гг. и на период до 2010 года», утвержденной постановлением Правительства Российской Федерации № 815 от 21.07.98 и «Энергоэффективная экономика» на 2002-2005 годы и на период до 2010 года (подпрограмма «Безопасность и развитие атомной энергетики»), утвержденной постановлением Правительства РФ № 796 от 17.11.01, в части повышения качества и усовершенствования технологии изготовления топливных элементов из циркониевых сплавов.
Задачи развития атомной энергетики Российской Федерации, определенные Стратегией развития атомной энергетики России в первой половине XXI века, предусматривают минимизацию затрат при выработке электроэнергии на АЭС за счет высокой степени надежности работы оборудования, эксплуатационной гибкости, эффективного увеличения длительности топливного цикла и применения новых видов топлива.
Обеспечение безопасной работы действующих энергоблоков с водо-водяными реакторами под давлением (ВВЭР) и с канальными кипящими реакторами (РБМК) с увеличенным топливным циклом, в том числе с применением новых видов топлива, потребовало кардинально улучшить ресурсные характеристики тепловыделяющих сборок (ГВС) активных зон атомных реакторов. Это вызвало необходимость повышения коррозионной стойкости, размерной стабильности, подавления радиационного роста и замедления высокотемпературной ползучести конструкционных элементов ТВС, в первую очередь оболочек топливных элементов (твэлов) из сплавов циркония.
В России изготовление комплектующих, производство и поставки ядерного топлива для собственных и зарубежных АЭС, исследовательских и

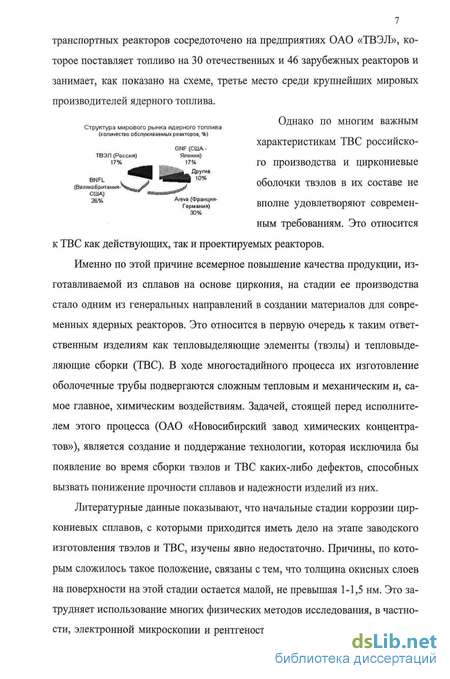

7 транспортных реакторов сосредоточено на предприятиях ОАО «ТВЭЛ», которое поставляет топливо на 30 отечественных и 46 зарубежных реакторов и занимает, как показано на схеме, третье место среди крупнейших мировых производителей ядерного топлива.
Однако по многим важным
Структура мирового рынка ядерного топлива (количество обслуживаемых реакторов, %)
характеристикам ТВС российско-
ТВЭЛ (Россия) Япония)
i7% ^^ ,7% го производства и циркониевые
(велиїитания-Ч^У *^9 10% оболочки твэлов в их составе не
США) тттт0^^
26,4 А'е^рмаРниТ^ вполне удовлетворяют современ-
30%
ным требованиям. Это относится к ТВС как действующих, так и проектируемых реакторов.
Именно по этой причине всемерное повышение качества продукции, изготавливаемой из сплавов на основе циркония, на стадии ее производства стало одним из генеральных направлений в создании материалов для современных ядерных реакторов. Это относится в первую очередь к таким ответственным изделиям как тепловыделяющие элементы (твэлы) и тепловыделяющие сборки (ТВС). В ходе многостадийного процесса их изготовление оболочечные трубы подвергаются сложным тепловым и механическим и, самое главное, химическим воздействиям. Задачей, стоящей перед исполнителем этого процесса (ОАО «Новосибирский завод химических концентратов»), является создание и поддержание технологии, которая исключила бы появление во время сборки твэлов и ТВС каких-либо дефектов, способных вызвать понижение прочности сплавов и надежности изделий из них.
Литературные данные показывают, что начальные стадии коррозии циркониевых сплавов, с которыми приходится иметь дело на этапе заводского изготовления твэлов и ТВС, изучены явно недостаточно. Причины, по которым сложилось такое положение, связаны с тем, что толщина окисных слоев на поверхности на этой стадии остается малой, не превышая 1-1,5 нм. Это затрудняет использование многих физических методов исследования, в частности, электронной микроскопии и рентгеноструктурного анализа. Положение
8 осложняется тем, что оксид циркония Z1O2 может существовать в моноклинной и тетрагональной модификациях, а между поверхностной оксидной пленкой и металлической матрицей существует переходной слой с переменным по толщине химическим и фазовым составом.
Твэлы и особенно ТВС являются конструктивно сложными изделиями и изготавливаются с применением операции сварки. Воздействие высоких температур в ходе этого процесса существенным образом меняет структуру металла в зоне шва и околошовной зоне термического влияния. Это может негативно влиять на коррозионную стойкость изделий.

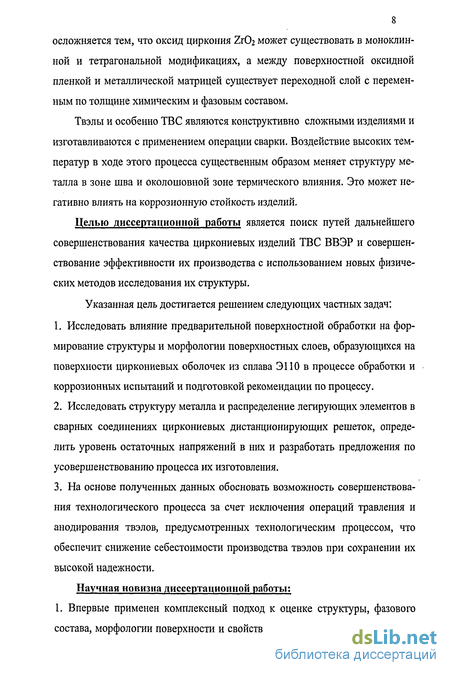

Целью диссертационной работы является поиск путей дальнейшего совершенствования качества циркониевых изделий ТВС ВВЭР и совершенствование эффективности их производства с использованием новых физических методов исследования их структуры.
Указанная цель достигается решением следующих частных задач:
Исследовать влияние предварительной поверхностной обработки на формирование структуры и морфологии поверхностных слоев, образующихся на поверхности циркониевых оболочек из сплава ЭПО в процессе обработки и коррозионных испытаний и подготовкой рекомендации по процессу.
Исследовать структуру металла и распределение легирующих элементов в сварных соединениях циркониевых дистанционирующих решеток, определить уровень остаточных напряжений в них и разработать предложения по усовершенствованию процесса их изготовления.
На основе полученных данных обосновать возможность совершенствования технологического процесса за счет исключения операций травления и анодирования твэлов, предусмотренных технологическим процессом, что обеспечит снижение себестоимости производства твэлов при сохранении их высокой надежности.
Научная новизна диссертационной работы; 1. Впервые применен комплексный подход к оценке структуры, фазового состава, морфологии поверхности и свойств циркониевых изделий, основан-

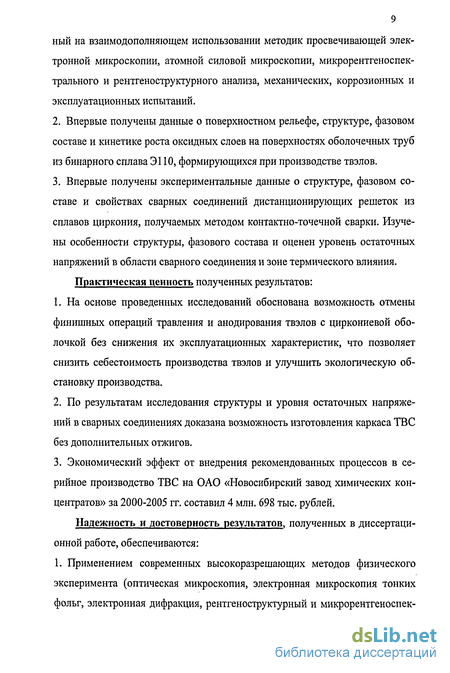

9 ный на взаимодополняющем использовании методик просвечивающей электронной микроскопии, атомной силовой микроскопии, микрорентгеноспек-трального и рентгеноструктурного анализа, механических, коррозионных и эксплуатационных испытаний.
Впервые получены данные о поверхностном рельефе, структуре, фазовом составе и кинетике роста оксидных слоев на поверхностях оболочечных труб из бинарного сплава Э110, формирующихся при производстве твэлов.
Впервые получены экспериментальные данные о структуре, фазовом составе и свойствах сварных соединений дистанционирующих решеток из сплавов циркония, получаемых методом контактно-точечной сварки. Изучены особенности структуры, фазового состава и оценен уровень остаточных напряжений в области сварного соединения и зоне термического влияния.
Практическая ценность полученных результатов:
На основе проведенных исследований обоснована возможность отмены финишных операций травления и анодирования твэлов с циркониевой оболочкой без снижения их эксплуатационных характеристик, что позволяет снизить себестоимость производства твэлов и улучшить экологическую обстановку производства.
По результатам исследования структуры и уровня остаточных напряжений в сварных соединениях доказана возможность изготовления каркаса ТВС без дополнительных отжигов.
Экономический эффект от внедрения рекомендованных процессов в серийное производство ТВС на ОАО «Новосибирский завод химических концентратов» за 2000-2005 гг. составил 4 млн. 698 тыс. рублей.
Надежность и достоверность результатов, полученных в диссертационной работе, обеспечиваются:
1. Применением современных высокоразрешающих методов физического эксперимента (оптическая микроскопия, электронная микроскопия тонких фольг, электронная дифракция, рентгеноструктурный и микрорентгеноспек-
10 тральный анализ, микропрофилометрия с помощью атомного силового микроскопа), дополняющих друг друга.
Большим объемом экспериментальных исследований и реакторных испытаний, обеспечивающим использование статистической обработки.
Сравнением полученных автором результатов с наиболее надежными данными других исследователей, имеющимися в литературе.
Данными независимых реакторных испытаний ТВС, в которых использованы изделия из циркониевых сплавов, произведенные по усовершенствованной технологии.
Положения, выносимые на защиту:
Совокупность данных о структуре и свойствах оксидных слоев, формирующихся на поверхности циркониевых оболочек при технологической обработке твэлов, позволяющих прогнозировать коррозионное поведение твэ-лов в процессе их эксплуатации в ядерном реакторе.
Данные о структуре, фазовом составе и уровне остаточных напряжений в области сварных соединений и зонах термического влияния дистанциони-рующих решеток и каркасов ТВС ядерных реакторов, позволяющие оптимизировать технологический процесс изготовления ДР за счет отказа от дополнительных отжигов в процессе их производства.
Данные по коррозионным исследованиям, реакторным и опытно-промышленным испытаниям и комплекс мероприятий по совершенствованию технологии и снижению затрат на производство твэлов и ТВС на ОАО «НЗХК».
Личный вклад автора состоит в формулировании основного направления и основных задач исследований, обосновании выбора необходимых методик, личном участии в металловедческом анализе изделий, проведении реакторных испытаний, а также в обсуждении основных результатов и выработке производственных рекомендаций по совершенствованию технологического процесса производства твэлов и ТВС на ОАО «НЗХК».
Содержание диссертационной работы.
Диссертационная работа состоит из Введения, пяти глав и Заключения и выводов. Работа изложена на 235 страницах текста, включая 96 рисунков, 11 таблиц и список цитированной литературы из 162 наименований. К работе приложен справка о полученном экономическом эффекте.
Апробация работы. Материалы диссертационной работы доложены на: 4-й и 5-й Межотраслевых конференциях по реакторному материаловедению (Димитровград, 1995 и 1997); VII Российской конференции по реакторному материаловедению. (Димитровград, 2003); Научно-технической конференции Корпорации «ТВЭЛ» «Материаловедение и технология циркония и его сплавов для обеспечения эффективного топливоиспользования» (Глазов, 2004); Конференции «CALS - технологии» (Ижевск, 2004); Второй российской научной конференции «Материалы ядерной техники» (МАЯТ-2), (Туапсе, 2005); 14 Российском симпозиуме по растровой электронной микроскопии и аналитическим методам исследования твердых тел (Черноголовка, 2005); Семинаре «Состояние и перспективы развития производства циркония и изделий из него в ОАО «ТВЭЛ» (Глазов, 2006); XVII Международной конференции по физике радиационных явлений и радиационному материаловедению (Алушта, 2006); Семинаре «Состояние и перспективы развития производства твэлов и ТВС в ОАО «ТВЭЛ»» (Новосибирск, 2006); Третьей Российской научно-технической конференции «Физические свойства металлов и сплавов» (Екатеринбург, 2005); Международной конференции «MESO-МЕСН'2006. Физическая мезомеханика, компьютерное конструирование и разработка новых материалов» (Томск, 2006).
Публикации. По теме диссертации автором опубликовано 20 работ, в том числе 3 статьи и 8 тезисов докладов, 7 Патентов РФ.
