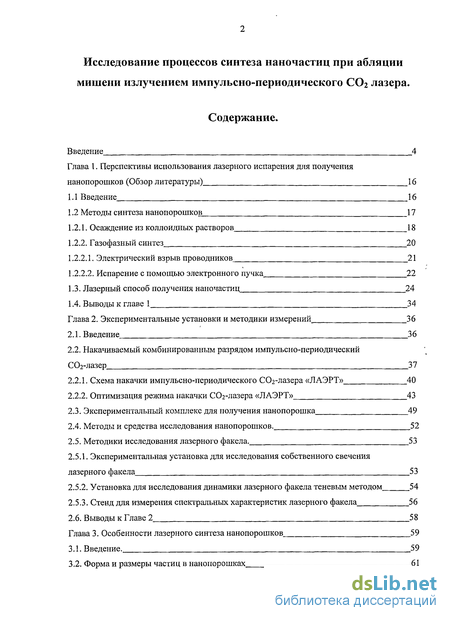

Содержание к диссертации
Введение
Глава 1. Перспективы использования лазерного испарения для получения нанопорошков 16
1.1 Введение 1б
1.2 Методы синтеза нанопорошков 17
1.2.1. Осаждение из коллоидных растворов
1.2.2. Газофазный синтез
1.2.2.1. Электрический взрыв проводников
1.2.2.2. Испарение с помощью электронного пучка 22
1.3. Лазерный способ получения наночастиц 24
1.4. Выводы к главе 1 34
Глава 2. Экспериментальные установки и методики измерений 36
2.1. Введение 36
2.2. Накачиваемый комбинированным разрядом импульсно-периодический СОг-лазер 3 7
2.2.1. Схема накачки импульсно-периодического СОг-лазера «ЛАЭРТ» 40
2.2.2. Оптимизация режима накачки СОг-лазера «ЛАЭРТ» 43
2.3. Экспериментальный комплекс для получения нанопорошка 49
2.4. Методы и средства исследования нанопорошков. 52
2.5. Методики исследования лазерного факела. 53
2.5.1. Экспериментальная установка для исследования собственного свечения лазерного факела 53
2.5.2. Установка для исследования динамики лазерного факела теневым методом 54
2.5.3. Стенд для измерения спектральных характеристик лазерного факела 56
2.6. Выводы к Главе 2 58
Глава 3. Особенности лазерного синтеза нанопорошков 59
3.1. Введение. 59
3.2. Форма и размеры частиц в нанопорошках 61
3.3. Производительность получения нанопорошков 68
3.4. Влияние условий синтеза на размеры наночастиц. 74
3.5 Изменение химического состава нанопорошков сложных смесевых составов 79
3.6 Выводы к главе 82
Глава 4. Исследование динамики лазерного факела 83
4.1. Введение. 83
4.2. Исследование разлета лазерного факела при испарении оксидных мишеней из YSZ и шихты Nd: YAG 84
4.3. Исследование разлета лазерного факела при испарении графитовой мишени 91
4.4. Численное моделирование динамики плавления и кристаллизации при испарении мишени 96
4.5. Выводы к Главе 7 103
Заключение 104
Литература 107
- Методы синтеза нанопорошков
- Накачиваемый комбинированным разрядом импульсно-периодический СОг-лазер
- Форма и размеры частиц в нанопорошках
- Исследование разлета лазерного факела при испарении оксидных мишеней из YSZ и шихты Nd: YAG

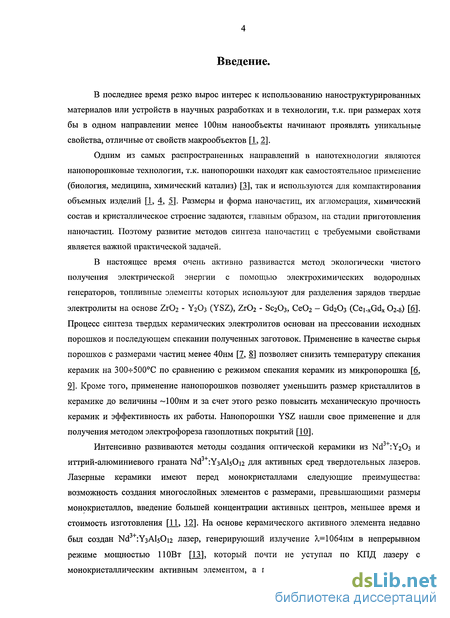

Введение к работе
В последнее время резко вырос интерес к использованию наноструктурированных материалов или устройств в научных разработках и в технологии, т.к. при размерах хотя бы в одном направлении менее ЮОнм нанообъекты начинают проявлять уникальные свойства, отличные от свойств макрообъектов Ц, 2].
Одним из самых распространенных направлений в нанотехнологии являются нанопорошковые технологии, т.к. нанопорошки находят как самостоятельное применение (биология, медицина, химический катализ) [3], так и используются для компактирования объемных изделий [1, 4, 5]. Размеры и форма наночастиц, их агломерация, химический состав и кристаллическое строение задаются, главным образом, на стадии приготовления наночастиц. Поэтому развитие методов синтеза наночастиц с требуемыми свойствами является важной практической задачей.
В настоящее время очень активно развивается метод экологически чистого получения электрической энергии с помощью электрохимических водородных генераторов, топливные элементы которых используют для разделения зарядов твердые электролиты на основе ZrO"2 - Y2O3 (YSZ), ZrC>2 - SC2O3, СеОг - GckCb (Cei_xGdx Ог-s) [6]. Процесс синтеза твердых керамических электролитов основан на прессовании исходных порошков и последующем спекании полученных заготовок. Применение в качестве сырья порошков с размерами частиц менее 40нм [7, 8] позволяет снизить температуру спекания керамик на 300-г500С по сравнению с режимом спекания керамик из микропорошка [6, 9]. Кроме того, применение нанопорошков позволяет уменьшить размер кристаллитов в керамике до величины ~100нм и за счет этого резко повысить механическую прочность керамик и эффективность их работы. Нанопорошки YSZ нашли свое применение и для получения методом электрофореза газоплотных покрытий [10].
Интенсивно развиваются методы создания оптической керамики из Nd3+:Y203 и иттрий-алюминиевого граната Nd ^AlsOn для активных сред твердотельных лазеров. Лазерные керамики имеют перед монокристаллами следующие преимущества: возможность создания многослойных элементов с размерами, превышающими размеры монокристаллов, введение большей концентрации активных центров, меньшее время и стоимость изготовления [П., 12]. На основе керамического активного элемента недавно был создан Ш3+:УзАІ50і2 лазер, генерирующий излучение А,=1064нм в непрерывном режиме мощностью 110Вт [13], который почти не уступал по КПД лазеру с монокристаллическим активным элементом, а при мощности излучения 150Вт даже
5 превосходил его. Создание таких материалов предполагает использование слабоаломерированных нанопорошков с малым средним размером частиц и узким распределением их по размерам.

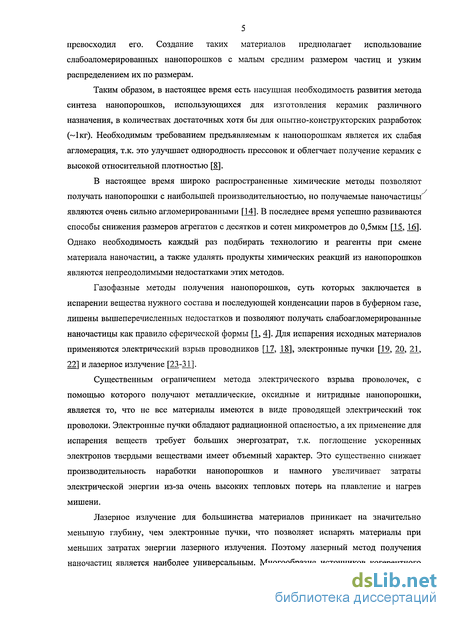

Таким образом, в настоящее время есть насущная необходимость развития метода синтеза нанопорошков, использующихся для изготовления керамик различного назначения, в количествах достаточных хотя бы для опытно-конструкторских разработок (~1кг). Необходимым требованием предъявляемым к нанопорошкам является их слабая агломерация, т.к. это улучшает однородность прессовок и облегчает получение керамик с высокой относительной плотностью [8].
В настоящее время широко распространенные химические методы позволяют получать нанопорошки с наибольшей производительностью, но получаемые наночастицы' являются очень сильно агломерированными [14]. В последнее время успешно развиваются способы снижения размеров агрегатов с десятков и сотен микрометров до 0,5мкм [15, 16]. Однако необходимость каждый раз подбирать технологию и реагенты при смене материала наночастиц, а также удалять продукты химических реакций из нанопорошков являются непреодолимыми недостатками этих методов.
Газофазные методы получения нанопорошков, суть которых заключается в испарении вещества нужного состава и последующей конденсации паров в буферном газе, лишены вышеперечисленных недостатков и позволяют получать слабоагломерированные наночастицы как правило сферической формы [1,4]. Для испарения исходных материалов применяются электрический взрыв проводников [\1_, 18], электронные пучки [19, 20, 21, 22] и лазерное излучение [23-31].
Существенным ограничением метода электрического взрыва проволочек, с помощью которого получают металлические, оксидные и нитридные нанопорошки, является то, что не все материалы имеются в виде проводящей электрический ток проволоки. Электронные пучки обладают радиационной опасностью, а их применение для испарения веществ требует больших энергозатрат, т.к. поглощение ускоренных электронов твердыми веществами имеет объемный характер. Это существенно снижает производительность наработки нанопорошков и намного увеличивает затраты электрической энергии из-за очень высоких тепловых потерь на плавление и нагрев мишени.
Лазерное излучение для большинства материалов приникает на значительно меньшую глубину, чем электронные пучки, что позволяет испарять материалы при меньших затратах энергии лазерного излучения. Поэтому лазерный метод получения наночастиц является наиболее универсальным. Многообразие источников когерентного

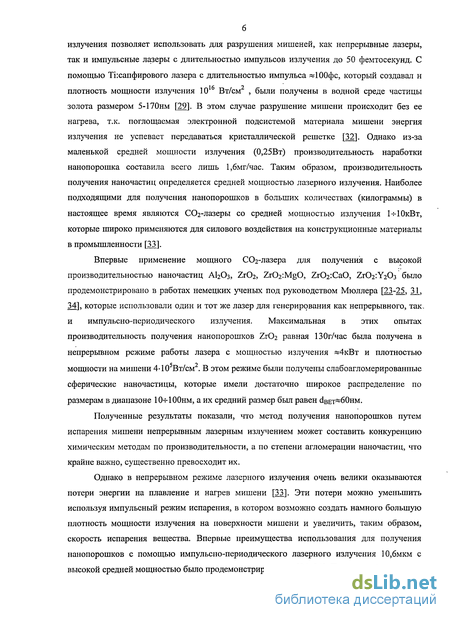

излучения позволяет использовать для разрушения мишеней, как непрерывные лазеры, так и импульсные лазеры с длительностью импульсов излучения до 50 фемтосекунд. С помощью Тіхапфирового лазера с длительностью импульса «ЮОфс, который создавал н плотность мощности излучения 1016 Вт/см2 , были получены в водной среде частицы золота размером 5-170нм [29]. В этом случае разрушение мишени происходит без ее нагрева, т.к. поглощаемая электронной подсистемой материала мишени энергия излучения не успевает передаваться кристаллической решетке [32]. Однако из-за маленькой средней мощности излучения (0,25Вт) производительность наработки нанопорошка составила всего лишь 1,6мг/час. Таким образом, производительность получения наночастиц определяется средней мощностью лазерного излучения. Наиболее подходящими для получения нанопорошков в больших количествах (килограммы) в настоящее время являются С02-лазеры со средней мощностью излучения 1-И0кВт, которые широко применяются для силового воздействия на конструкционные материалы в промышленности [33].
Впервые применение мощного СОг-лазера для получения с высокой производительностью наночастиц АІ2О3, Z1-O2, Zr02:MgO, Zr02:CaO, Zr02:Y203 было продемонстрировано в работах немецких ученых под руководством Мюллера [23-25, 31, 34], которые использовали один и тот же лазер для генерирования как непрерывного, так* и импульсно-периодического излучения. Максимальная в этих опытах производительность получения нанопорошков Zr02 равная 130г/час была получена в непрерывном режиме работы лазера с мощностью излучения «4кВт и плотностью мощности на мишени 4-10эВт/см\В этом режиме были получены слабоагломерированные сферические наночастицы, которые имели достаточно широкое распределение по размерам в диапазоне 10-И00нм, а их средний размер был равен с1вет«60нм.
Полученные результаты показали, что метод получения нанопорошков путем испарения мишени непрерывным лазерным излучением может составить конкуренцию химическим методам по производительности, а по степени агломерации наночастиц, что крайне важно, существенно превосходит их.
Однако в непрерывном режиме лазерного излучения очень велики оказываются потери энергии на плавление и нагрев мишени [33]. Эти потери можно уменьшить используя импульсный режим испарения, в котором возможно создать намного большую плотность мощности излучения на поверхности мишени и увеличить, таким образом, скорость испарения вещества. Впервые преимущества использования для получения нанопорошков с помощью импульсно-периодического лазерного излучения 10,бмкм с высокой средней мощностью было продемонстрировано в [24, 34]. При средней мощности

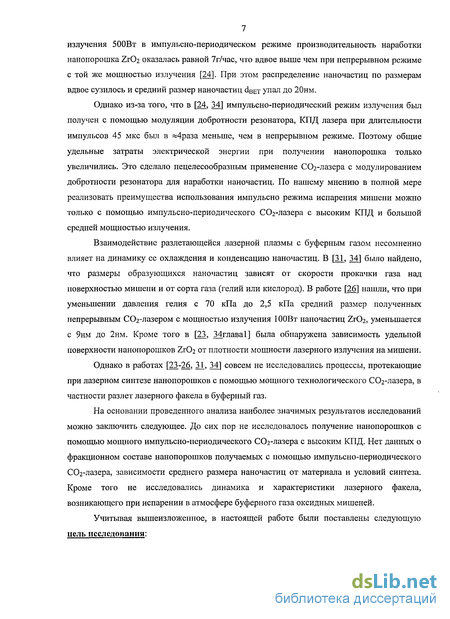

7 излучения 500Вт в импульсно-периодическом режиме производительность наработки нанопорошка ZrC>2 оказалась равной 7г/час, что вдвое выше чем при непрерывном режиме с той же мощностью излучения [24]. При этом распределение наночастиц по размерам вдвое сузилось и средний размер наночастиц с1Вет упал до 20нм.
Однако из-за того, что в [24, 34] импульсно-периодический режим излучения был получен с помощью модуляции добротности резонатора, КПД лазера при длительности импульсов 45 мкс был в «4раза меньше, чем в непрерывном режиме. Поэтому общие удельные затраты электрической энергии при получении нанопорошка только увеличились. Это сделало нецелесообразным применение СОг-лазера с модулированием добротности резонатора для наработки наночастиц. По нашему мнению в полной мере реализовать преимущества использования импульсно режима испарения мишени можно только с помощью импульсно-периодического СОг-лазера с высоким КПД и большой средней мощностью излучения.
Взаимодействие разлетающейся лазерной плазмы с буферным газом несомненно влияет на динамику ее охлаждения и конденсацию наночастиц. В [3_1_, 34] было найдено, что размеры образующихся наночастиц зависят от скорости прокачки газа над поверхностью мишени и от сорта газа (гелий или кислород). В работе [26] нашли, что при уменьшении давления гелия с 70 кПа до 2,5 кПа средний размер полученных непрерывным СОг-лазером с мощностью излучения 100Вт наночастиц ZrC>2, уменьшается с 9нм до 2нм. Кроме того в [23, 34глава1] была обнаружена зависимость удельной поверхности нанопорошков ZrC>2 от плотности мощности лазерного излучения на мишени.
Однако в работах [23-26, 31, 34] совсем не исследовались процессы, протекающие при лазерном синтезе нанопорошков с помощью мощного технологического СОг-лазера, в частности разлет лазерного факела в буферный газ.
На основании проведенного анализа наиболее значимых результатов исследований можно заключить следующее. До сих пор не исследовалось получение нанопорошков с помощью мощного импульсно-периодического СОг-лазера с высоким КПД. Нет данных о фракционном составе нанопорошков получаемых с помощью импульсно-периодического СОг-лазера, зависимости среднего размера наночастиц от материала и условий синтеза. Кроме того не исследовались динамика и характеристики лазерного факела, возникающего при испарении в атмосфере буферного газа оксидных мишеней.
Учитывая вышеизложенное, в настоящей работе были поставлены следующую цель исследования:

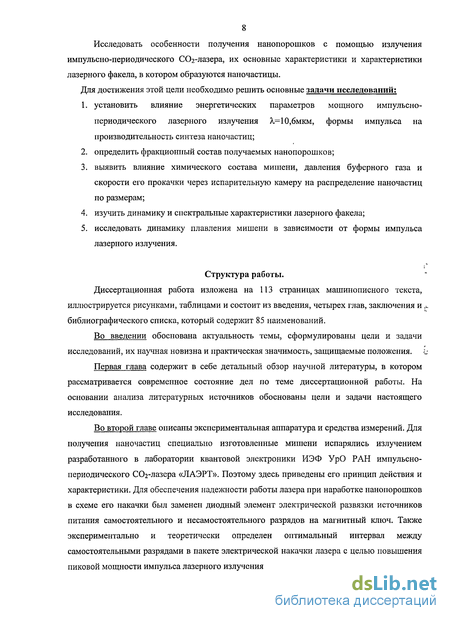

8 Исследовать особенности получения нанопорошков с помощью излучения импульсно-периодического С02-лазера, их основные характеристики и характеристики лазерного факела, в котором образуются наночастицы.
Для достижения этой цели необходимо решить основные задачи исследований:
установить влияние энергетических параметров мощного импульсно-периодического лазерного излучения А.=10,6мкм, формы импульса на производительность синтеза наночастиц;
определить фракционный состав получаемых нанопорошков;
выявить влияние химического состава мишени, давления буферного газа и скорости его прокачки через испарительную камеру на распределение наночастиц по размерам;
изучить динамику и спектральные характеристики лазерного факела;
исследовать динамику плавления мишени в зависимости от формы импульса лазерного излучения.
Структура работы.
Диссертационная работа изложена на 113 страницах машинописного текста, иллюстрируется рисунками, таблицами и состоит из введения, четырех глав, заключения и * библиографического списка, который содержит 85 наименований.
Во введении обоснована актуальность темы, сформулированы цели и задачи исследований, их научная новизна и практическая значимость, защищаемые положения, с
Первая глава содержит в себе детальный обзор научной литературы, в котором рассматривается современное состояние дел по теме диссертационной работы. На основании анализа литературных источников обоснованы цели и задачи настоящего исследования.
Во второй главе описаны экспериментальная аппаратура и средства измерений. Для получения наночастиц специально изготовленные мишени испарялись излучением разработанного в лаборатории квантовой электроники ИЭФ УрО РАН импульсно-периодического СОг-лазера «ЛАЭРТ». Поэтому здесь приведены его принцип действия и характеристики. Для обеспечения надежности работы лазера при наработке нанопорошков в схеме его накачки был заменен диодный элемент электрической развязки источников питания самостоятельного и несамостоятельного разрядов на магнитный ключ. Также экспериментально и теоретически определен оптимальный интервал между самостоятельными разрядами в пакете электрической накачки лазера с целью повышения пиковой мощности импульса лазерного излучения.
Также в этой главе описаны экспериментальная установка для получения нанопорошков, стенды для исследования разлета лазерного факела методом скоростной киносъемки и теневого фотографирования и перечислены средства измерения характеристик нанопорошков.

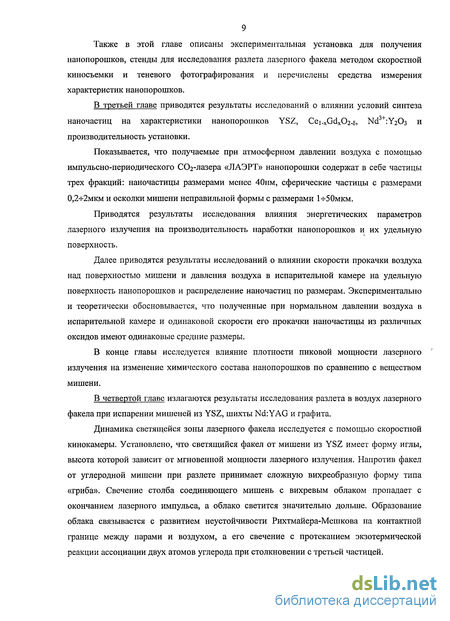

В третьей главе приводятся результаты исследований о влиянии условий синтеза наночастиц на характеристики нанопорошков YSZ, Cei.xGdx02-6, Ш3+:У20з и производительность установки.
Показывается, что получаемые при атмосферном давлении воздуха с помощью импульсно-периодического СОг-лазера «ЛАЭРТ» нанопорошки содержат в себе частицы трех фракций: наночастицы размерами менее 40нм, сферические частицы с размерами 0,2-^2мкм и осколки мишени неправильной формы с размерами 1ч-50мкм.
Приводятся результаты исследования влияния энергетических параметров лазерного излучения на производительность наработки нанопорошков и их удельную поверхность.
Далее приводятся результаты исследований о влиянии скорости прокачки воздуха над поверхностью мишени и давления воздуха в испарительной камере на удельную поверхность нанопорошков и распределение наночастиц по размерам. Экспериментально и теоретически обосновывается, что полученные при нормальном давлении воздуха в испарительной камере и одинаковой скорости его прокачки наночастицы из различных оксидов имеют одинаковые средние размеры.
В конце главы исследуется влияние плотности пиковой мощности лазерного излучения на изменение химического состава нанопорошков по сравнению с веществом мишени.
В четвертой главе излагаются результаты исследования разлета в воздух лазерного факела при испарении мишеней из YSZ, шихты Nd:YAG и графита.
Динамика светящейся зоны лазерного факела исследуется с помощью скоростной кинокамеры. Установлено, что светящийся факел от мишени из YSZ имеет форму иглы, высота которой зависит от мгновенной мощности лазерного излучения. Напротив факел от углеродной мишени при разлете принимает сложную вихреобразную форму типа «гриба». Свечение столба соединяющего мишень с вихревым облаком пропадает с окончанием лазерного импульса, а облако светится значительно дольше. Образование облака связывается с развитием неустойчивости Рихтмайера-Мешкова на контактной границе между парами и воздухом, а его свечение с протеканием экзотермической реакции ассоциации двух атомов углерода при столкновении с третьей частицей.
Теневые изображения лазерной плазмы, образующейся при испарении всех исследуемых веществ, оказываются подобны и регистрируются в течение 15мс. Вблизи пика лазерного импульса лазерный факел, имеющий на переднем фронте импульса вид простого столба, принимает сложную форму в виде вихреобразного облака на прямой «ножке». Образование вихревого облака из-за турбулентного перемешивания конденсирующегося в наночастицы пара с воздухом.
Теневое исследование разлета лазерного факела и теоретические расчеты динамики плавления мишени лазерным излучением позволили связать образование крупных осколков мишени, имеющихся в нанопорошке, с саморазрушением кристаллизующейся пленки расплава в кратере на мишени после окончания ее испарения.
В заключении формулируются основные результаты работы.

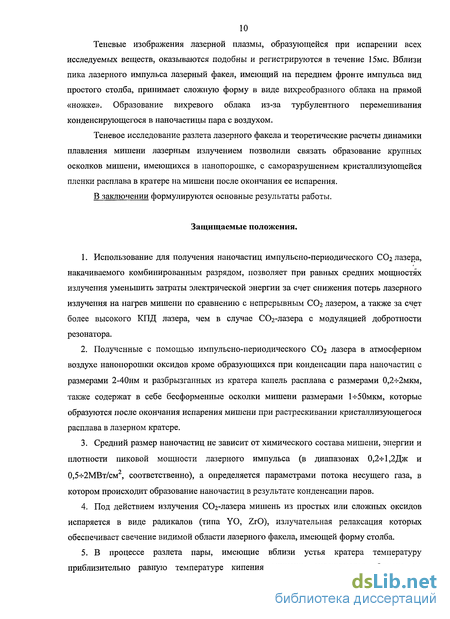

Защищаемые положения.
Использование для получения наночастиц импульсно-периодического СОг лазера, накачиваемого комбинированным разрядом, позволяет при равных средних мощностях излучения уменьшить затраты электрической энергии за счет снижения потерь лазерного излучения на нагрев мишени по сравнению с непрерывным СОг лазером, а также за счет более высокого КПД лазера, чем в случае СОг-лазера с модуляцией добротности резонатора.
Полученные с помощью импульсно-периодического СОг лазера в атмосферном воздухе нанопорошки оксидов кроме образующихся при конденсации пара наночастиц с размерами 2-40нм и разбрызганных из кратера капель расплава с размерами 0,2ч-2мкм, также содержат в себе бесформенные осколки мишени размерами 1-т-50мкм, которые образуются после окончания испарения мишени при растрескивании кристаллизующегося расплава в лазерном кратере.
Средний размер наночастиц не зависит от химического состава мишени, энергии и плотности пиковой мощности лазерного импульса (в диапазонах 0,2-Я, 2Дж и 0,5-г2МВт/см2, соответственно), а определяется параметрами потока несущего газа, в котором происходит образование наночастиц в результате конденсации паров.
Под действием излучения СОг-лазера мишень из простых или сложных оксидов испаряется в виде радикалов (типа YO, ZrO), излучательная релаксация которых обеспечивает свечение видимой области лазерного факела, имеющей форму столба.
В процессе разлета пары, имеющие вблизи устья кратера температуру приблизительно равную температуре кипения мишени, охлаждаются. Однако на
расстоянии нескольких миллиметров от поверхности мишени этот процесс задерживается выделением энергии сублимации на начальном этапе конденсации пара, а окончательное образование наночастиц происходит в вихревых облаках, которые формируются при турбулентном перемешивании пара с воздухом.
Апробация работы.

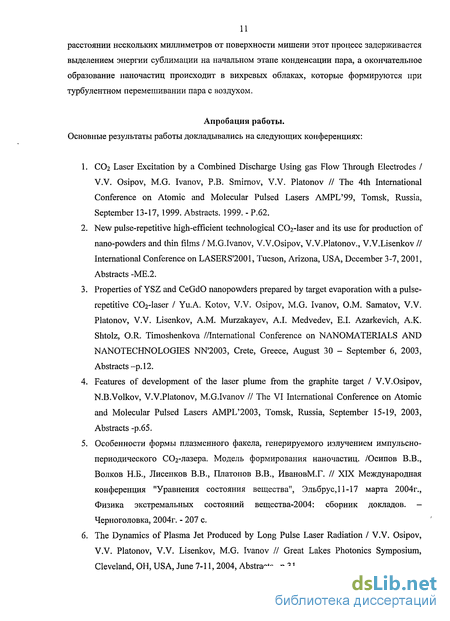

Основные результаты работы докладывались на следующих конференциях:
СО2 Laser Excitation by a Combined Discharge Using gas Flow Through Electrodes I V.V. Osipov, M.G. Ivanov, P.B. Smirnov, V.V. Platonov II The 4th International Conference on Atomic and Molecular Pulsed Lasers AMPL'99, Tomsk, Russia, September 13-17, 1999. Abstracts. 1999. - P.62.
New pulse-repetitive high-efficient technological CC^-laser and its use for production of nano-powders and thin films I M.G.Ivanov, V.V.Osipov, V.V.Platonov., V.V.Lisenkov II International Conference on LASERS'2001, Tucson, Arizona, USA, December 3-7, 2001, Abstracts -ME.2.
Properties of YSZ and CeGdO nanopowders prepared by target evaporation with a pulse-repetitive C02-laser I Yu.A. Kotov, V.V. Osipov, M.G. Ivanov, O.M. Samatov, V.V. Platonov, V.V. Lisenkov, A.M. Murzakayev, A.I. Medvedev, E.I. Azarkevich, A.K. Shtolz, O.R. Timoshenkova //International Conference on NANOMATERIALS AND NANOTECHNOLOGIES NN'2003, Crete, Greece, August 30 - September 6, 2003, Abstracts-p. 12.
Features of development of the laser plume from the graphite target I V.V.Osipov, N.B.Volkov, V.V.Platonov, M.G.Ivanov II The VI International Conference on Atomic and Molecular Pulsed Lasers AMPL'2003, Tomsk, Russia, September 15-19, 2003, Abstracts -p.65.
Особенности формы плазменного факела, генерируемого излучением импульсно-периодического СОг-лазера. Модель формирования наночастиц. /Осипов В.В., Волков Н.Б., Лисенков В.В., Платонов В.В., ИвановМ.Г. // XIX Международная конференция "Уравнения состояния вещества", Эльбрус, 11-17 марта 2004г., Физика экстремальных состояний вещества-2004: сборник докладов. -Черноголовка, 2004г. - 207 с.
The Dynamics of Plasma Jet Produced by Long Pulse Laser Radiation I V.V. Osipov, V.V. Platonov, V.V. Lisenkov, M.G. Ivanov II Great Lakes Photonics Symposium, Cleveland, OH, USA, June 7-11,2004, Abstracts -p.31.
Laser synthesis of nanopowders / V.V. Osipov, Yu.A. Kotov, V.V. Platonov, O.M. Samatov, M.G. Ivanov II Advanced Laser Technologies ALT'04, Rome and Frascati, Italy, Sept. 10-15, 2004, Contributed Papers, p.56-64.
Spectral-kinetic investigation of the plume produced with high-power CO2 laser. I Osipov V.V., Solomonov V.I., Platonov V.V., Ivanov M.G., Lisenkov V.V., Snigireva O.A. II International Conference on Coherent and Nonlinear Optics & International Conference on Lasers, Applications and Technologies (ICONO/LAT 2005), St. Petersburg, Russia, May 11-15, 2005. Technical Digest p.LSKlO.
Fabrication of Nd:Y203 transparent ceramics by pulsed compaction and sintering of weakly agglomerated nanopowders I A. Kaigorodov, V. Osipov, M. Ivanov, V. Platonov, Yu. Kotov, A. Medvedev, V. Ivanov, V. Khrustov IIIX Conference & Exhibition of the European Ceramic Society. Portoroz, Slovenia, 19-23 June 2005, Abstract book. 2005. -P.143.
The method of laser synthesis of oxide nanomaterials. I M.G. Ivanov, Yu.A. Kotov, V.V. Osipov, V.V. Platonov, O.M. Samatov, V.I. Solomonov II 12th International Symposium on Metastable and Nano Materials (ISMANAM). Paris, France, 3-7 July 2005. Book of abstracts. 2005. P.I-48.
Laser synthesis and characteristics of oxide nanopowders. I V.V. Osipov, Yu.A. Kotov, M.G. Ivanov, V.V. Platonov, O.M. Samatov, A.V. Rasuleva II The 13th International Conference on Advanced Laser Technologies ALT05, Tianjin, China, Sept. 3-6, 2005, Abstract Collection p. 128.
Research of dynamics of the laser plume from graphite and YSZ targets I M.G.Ivanov, V.V. Lisenkov, V.V.Osipov, V.V.Platonov, O.A. Snigireva and V.I. Solomonov II The VII International Conference on Atomic and Molecular Pulsed Lasers AMPL'2005, Tomsk, Russia, September 12-16, 2005, Conference Abstracts -p.58.
Исследование спектрально-кинетических характеристик лазерного факела. / Лисенков В.В., Осипов В.В., Соломонов В.И., Платонов В.В., Снигирева О.А., Иванов М.Г. // XX Международная конференция "Воздействие интенсивных потоков энергии на вещество", Эльбрус, 1-6 марта 2005 г., сборник докладов -С.172-174.
Laser synthesis of oxide nanopowders I M.G. Ivanov, Yu.A. Kotov, V.V. Osipov, V.V. Platonov, O.M. Samatov II 11th International Ceramic Congress, 4th Forum on New Materials. Acireale, Sicily, Italy, June 4-9 2006, Book of abstracts p.26.
Dynamics and spectroscopy of the laser plume and generation of the nanoparticles I V.V.Osipov, V.I. Solomonov, V.V.Platonov, O.A. Snigireva, V.V. Lisenkov,
13 M.G.Ivanov, II International Conference on Advanced Laser Technologies ALT'06, Brasov, Romania, Sept. 8-12, 2006, Proc. SPIE, Vol.6606, 66060M(2007); DOL10.1 117/12.729589.
Лазерный синтез нанопорошков и новые оптические материалы,, основанные на них / В.В. Осипов, В.В. Иванов, М.Г. Иванов, А.В. Шестаков, А.Н. Орлов, В.В. Платонов, А.В. Кайгородов, В.Р Хрустов, Ю.Л. Копылов // 3-я Международная конференция по физике кристаллов «Кристаллофизика 21-го века», Москва, 20-26 ноября 2006 г. Тезисы докладов, с.282-283.
Laser ceramics based on neodymium-activated yttrium oxide I S.N. Bagaev, V.V. Osipov, M.G. Ivanov, V.I. Solomonov, V.V. Platonov, A.N. Orlov, A.V. Rasuleva, S.M. Vatnik and LA. Vedin II The 8th International Conference "Atomic and Molecular Pulsed Lasers" AMPL'2007, Tomsk, Russia, September 10-14, 2007, Proceedings of the SPIE Vol. 6938, 2008, P.69380R1-69380R7.
Laser ceramics based on neodymium-actiated yttrium oxide I S. Bagaev, V. Osipov, M. Ivanov, V. Solomonov, V. Platonov, A. Orlov, A. Rasuleva, S. Vatnik, I. Vedin, E. Pestryakov II 3rd Laser Ceramics Symposium: International Symposium on transparent Ceramics for photonic applications, Paris, France, October 8-10, 2007, Conference Abstracts O-C-13.
Исследование динамики лазерного факела и тепловых процессов в мишени под действием импульсно-периодического СОг лазера / В.В. Осипов, В.В. Платонов, В.В. Лисенков // The 8th International Conference "Atomic and Molecular Pulsed Lasers" AMPL'2007, Tomsk, Russia, September 10-14, 2007, Conference Abstracts. -Institute of Atmosperic Optics SB RAS, Tomsk, 2007. -120c.
Личный вклад автора.
Автор работы провел модернизацию электрической схемы накачки импульсно-периодического СОг-лазера, накачиваемого комбинированным разрядом, с целью обеспечения надежной его работы при получении нанопопорошков, руководил проведением экспериментов по исследованию динамики разлета лазерного факела в воздух и экспериментами по исследованию влияния различных параметров на размеры наночастиц и производительность их получения. Кроме того, он принимал активное участие в обсуждениях и анализе экспериментальных данных, подготовке рукописей статей, в опытно-конструкторских разработках узлов установки для получения нанопорошков. Спектральные исследования лазерного факела проводились совместно с Кайгородовой О.А. Первоначально эксперименты по получению нанопорошков YSZ и
14 Cei.xGdx Ог-8 проводились совместно с сотрудниками лаборатории импульсных процессов ИЭФ УрО РАН, в ходе которых, в частности, был выполнен седиментационный анализ нанопорошков и установлено наличие в них частиц трех видов.
Публикации.
Основные результаты работы опубликованы в 16 статьях, 19 сборников докладов и тезисах. Общее число работ, опубликованных по теме диссертации, составляет 35 наименований.
Научная новизна.
1. Впервые предложено использование для получения оксидных наночастиц
газофазным способом мощного импульсно-периодического СОг-лазера с высоким КПД
(~8%). При получении нанопорошков тугоплавких оксидов (типа ЪгОг) это позволило при
одинаковой средней мощности излучения («500Вт) снизить затраты электроэнергии до
0,9(кВт-г)/час, что в два раза меньше, чем при использовании непрерывного СОг-лазера и
в четыре раза меньше, чем в случае СОг-лазера с модуляцией добротности резонатора.
2. В импульсно-периодическом режиме испарения удельная поверхность
нанопорошка YSZ не зависит от энергии и пиковой мощности лазерного импульса (в^
диапазонах 0,2-г1,2Дж и 0,5-ь2МВт/см , соответственно).
Впервые было показано, что при атмосферном давлении воздуха в испарительной камере и неизменной скорости его прокачки над поверхностью мишени средний размер наночастиц YSZ и Cei.xGdx02-5, NCLY2O3 оказывается почти одинаковым и равным 10-И4нм. В то же время, средний размер наночастиц уменьшается с ростом скорости прокачки газа над поверхностью мишени. Впервые показано, что наиболее эффективным способом увеличения среднего размера наночастиц ( типа Nd:Y203 ) является создание избыточного, по сравнению с атмосферным, давления воздуха в испарительной камере. Причиной наблюдаемых зависимостей размеров наночастиц от условий синтеза является то, что давление и концентрация пара в лазерном факеле перед началом конденсации определяется давлением воздуха, а скорость его прокачки влияет на скорость охлаждения паров.
Показано, что изменение химического состава нанопорошков по сравнению с веществом мишени зависит от плотности пиковой мощности лазерного излучения на мишени.
Показано, что испарение мишеней из простых или сложных оксидов происходит в виде радикалов (типа YO, ZrO), а образование наночастиц в лазерном факеле при его
15 разлете в атмосферный воздух начинается на расстоянии нескольких миллиметров от мишени и сопровождается интенсивным турбулентным перемешиванием пара и наночастиц с воздухом.
5. Установлено, что крупные осколки, имеющиеся в нанопорошке, образуются в момент кристаллизации остывающего расплава в кратере после окончания испарения мишени импульсом лазерного излучения.
Практическая ценность.
Результаты полученные в ходе работы могут быть полезны при дальнейшем развитии лазерного метода получения наночастиц с контролируемым распределением их по размерам :
при проектировании установки для получения нанопорошков с замкнутым газовым контуром, которая позволит получать нанопорошки в атмосфере различных газов ( в первую очередь в гелии, аргоне или воздухе ) давлением как выше, так и ниже атмосферного; при выборе источника мощного лазерного излучения. Результаты полученные при исследовании разлета лазерного факела помогут быть полезны при создании теоретической модели лазерного факела, которая будет предсказывать характеристики получаемых наночастиц в зависимости от условий их синтеза.
