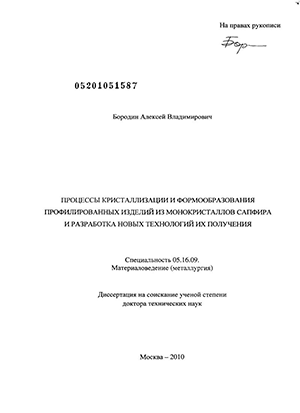

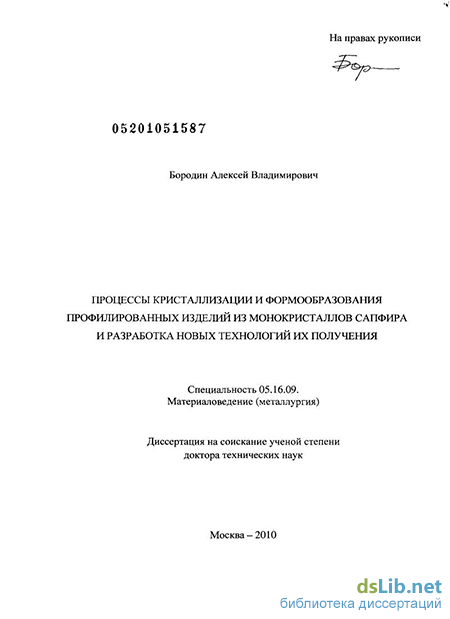

Бородин, Алексей Владимирович. Процессы кристаллизации и формообразования профилированных изделий из монокристаллов сапфира и разработка новых технологий их получения : диссертация ... доктора технических наук : 05.16.09 / Бородин Алексей Владимирович; [Место защиты: Нац. исслед. технол. ун-т].- Москва, 2010.- 269 с.: ил. РГБ ОД, 71 11-5/245

Введение к работе

Актуальность темы

Одним из направлений исследований и разработок современной металлургии является создание технологий производства изделий с контролируемыми структурой, физико-химическими свойствами и формой. Способ Степанова и его модификации позволяют получать большую номенклатуру профилей кристаллов металлов и диэлектриков постоянного сечения и изделия более сложных форм, кристаллизуя их непосредственно из расплава. В середине 70-х годов способ Степанова стал успешно применяться для выращивания профилированных кристаллов сапфира с заданной формой поперечного сечения, что существенно снизило затраты на механическую обработку этого чрезвычайно твердого материала и позволило создать технологически недоступные ранее изделия из сапфира.

Дальнейшее совершенствование и развитие технологии требует увеличения производительности, снижения энергоемкости, освоения производства крупногабаритных кристаллов сапфира постоянного поперечного сечения и с изменяемой геометрией боковой поверхности, повышения качества кристаллов, разработки методов контроля и управления процессами кристаллизации в реальном режиме времени.

В связи с этим наиболее актуальными проблемами, охватывающими весь спектр технологий получения профилированных изделий из сапфира, являются:

низкое качество монокристаллических лент, выращиваемых в группе,

высокая плотность дислокаций, блоки и двойники в крупногабаритных монокристаллах сапфира;

малый размер профилированных изделий с изменяемой геометрией боковой поверхности (не более 50 мм);

недостаточное оптическое качество профилированных кристаллов сапфира;

чувствительность процесса роста и качества кристаллов к квалификации персонала;

отсутствие технологии и оборудования для выращивания крупногабаритных профилированных монокристаллов сапфира.

Решение указанных задач связано с характерным для металлургических процессов исследованием тепломассопереноса в области фазового перехода, поиском методов его контроля и управления, а также изучением закономерностей возникновения дефектов структуры монокристаллов.

Процессы тепломассопереноса слишком сложны для их изучения с помощью экспериментальных измерений, особенно в малом объеме расплава формообразующего мениска. Численное моделирование тепломассопереноса, применяемое в работе, является необходимым инструментом исследования, использование которого также позволяет достичь качественно нового уровня в понимании процессов кристаллизации.

Цель работы

Целью диссертационной работы является решение важной народнохозяйственной задачи по развитию технологии выращивания профилированных кристаллов сапфира и разработке новых технологий получения изделий из них, создание научно-обоснованных алгоритмов управления процессами кристаллизации из расплава и соответствующего программного обеспечения, повышение качества кристаллов, разработка оборудования роста кристаллов для промышленного освоения результатов исследований.

В работе решались следующие задачи.

1. Исследование температурных полей, термических напряжений, возникающих в

кристаллах, а также распределения примеси в расплаве при групповом выращивании лент в зависимости от тепловых условий процесса роста и расположения лент пакета, от толщины капиллярных каналов формообразователя. Определение совокупности технологических факторов, позволяющих выращивать в группе кристаллы высокого качества.

  1. Исследование поля скоростей течения расплава вблизи межфазной границы в зависимости от температурного режима процесса и скорости кристаллизации с целью анализа состояния системы кристалл-расплав в ходе роста кристалла.

  2. Изучение влияния тепловых условий в зоне кристаллизации, создаваемых с помощью активных нагревателей и радиационных экранов, на термические напряжения в крупногабаритной сапфировой пластине и разработка методов их снижения.

  3. Исследование зависимости распределения температуры в кристалле с изменяемой геометрией боковой поверхности, выращиваемого способом динамического формообразования, от скорости его вытягивания, скорости вращения, размера формообразователя. Определение значений параметров процесса, позволяющих уменьшить неоднородность распределения температуры и термические напряжения в кристалле.

5. Исследование структуры и химического состава микровключений (центров
оптического рассеяния), плотности и распределения дефектов в виде газовых пор в
зависимости от технологических параметров процесса выращивания профилированных
кристаллов сапфира.

  1. Экспериментальное исследование механической устойчивости мениска расплава, определение параметров процесса выращивания и изучение структуры кристаллов сложной формы, выращиваемых способом динамического формообразования. Создание методов управления размером мениска расплава с целью увеличения потока жидкой фазы к межфазной границе для выращивания крупногабаритных кристаллов сапфира с изменяемой геометрией боковой поверхности. Разработка способов выращивания крупногабаритных изделий сложной формы.

  2. Изучение механизма и установление причин разрушения молибденовых тиглей, применяемых для выращивания из расплава монокристаллов сапфира. Разработка методик повышения высокотемпературной стойкости тиглей.

  3. Экспериментальное исследование динамических характеристик систем кристалл-расплав с целью разработки алгоритмов автоматического управления ростом кристаллов.

  4. Создание программного обеспечения и технологий для автоматизации процессов выращивания кристаллов в группе, в виде крупногабаритных лент и полусфер.

10. Разработка конструкторской документации автоматизированного оборудования
роста кристаллов и промышленное освоение результатов исследования и разработок.

Научная новизна

  1. С целью совершенствования и оптимизации технологии группового выращивания сапфировых пластин исследовано влияние температурных условий процесса роста, конструкции формообразователя, длины выращенного пакета на распределение температуры в менисках расплава и кристаллах, формы и положения межфазных границ, термические напряжения в кристаллах и концентрацию примеси в расплаве. Установлено, что увеличение температуры нагревателя на уровне кромок формообразователя при постоянном осевом температурном градиенте тепловой зоны совместно с уменьшением расстояния между отдельными формообразователями позволяет обеспечить равномерность высот положения межфазных границ лент пакета, снизить в них уровень термических напряжений и уменьшить значения концентрации примеси в менисках расплава.

  2. Установлено, что уменьшение высоты мениска расплава, вызываемое изменением температурных условий в зоне кристаллизации, приводит к резкому росту скорости течения расплава, которая более чем на 2 порядка превосходит скорость кристаллизации. Влияние

скорости вытягивания кристалла и размера капиллярного канала формообразователя на скорость течения намного менее существенно.

  1. Показано, что движущей силой массопереноса расплава из тигля через капиллярный канал формообразователя и далее, вдоль формообразующей поверхности вплоть до межфазной границы, является сила вытягивания кристалла. Проведено исследование поля гидродинамического давления в мениске. Установлено, что изменение гидродинамической компоненты силы, действующей на межфазную границу и кристалл, превосходит изменение статических сил (веса кристалла и жидкого мениска, силы поверхностного натяжения и гидростатического давления). На основе модели гидродинамического приближения получено уравнение наблюдения датчика веса кристалла, применяемого для контроля состояния системы кристалл-расплав и автоматизации управления процессом кристаллизации.

  2. Изучено влияние тепловых условий, создаваемых с помощью активных нагревателей и радиационных экранов, на термоупругие напряжения в крупногабаритной сапфировой пластине. Установлено, что наиболее эффективным методом управления распределением температуры и величиной термических напряжений в кристалле является изменение положения плоских радиационных экранов относительно боковых поверхностей пластины, определено оптимальное положение экранов относительно пластины, обеспечивающее минимальные напряжения.

5. Установлены закономерности формирования температурных полей в кристалле,
выращиваемого из расплава способом динамического формообразования, при изменении
скорости его вращения, скорости вытягивания и размера мениска расплава. Определено,
что основным параметром, позволяющим управлять температурным полем вблизи
кристаллизуемого слоя, является скорость вращения кристалла. Увеличение скорости
вращения позволяет локализовать температурные искажения в кристалле, вносимые
формообразующим устройством, и снизить термоупругие напряжения.

7. Для процесса роста кристаллов способом динамического формообразования
исследована механическая устойчивость менисков расплава, для части контура контакта
которых с поверхностью формообразователя выполняется лишь условие смачивания.
Реализованы условия контролируемого увеличения продольного размера мениска и потока
расплава к межфазной границе в ходе процесса выращивания. Разработан метод
выращивания крупногабаритных кристаллов сапфира в виде полых фигур вращения из
мениска расплава, свободно перемещающегося по поверхности формообразователя - способ
динамического формообразования из свободного мениска (ДФСМ). Метод позволяет
выращивать кристаллы необходимого качества диаметром до 130 мм, достичь вчетверо
более высокой массовой скорости кристаллизации и вдвое сократить время процесса по
сравнению со способом локального динамического формообразования.

8. Разработаны алгоритмы автоматизированного формирования профиля кристалла в
виде произвольной фигуры вращения, выращиваемой из расплава способом динамического
формообразования, и стабилизации технологически важных параметров кристаллизации.

10. На основании результатов электронно-микроскопического исследования и
рентгеновского микроанализа установлено, что оптические микродефекты структуры
профилированных кристаллов (центры оптического рассеяния) с характерным размером 0,1
- 5 мкм представляют собой включения аморфного алюминия.

11. Изучены динамические характеристики системы кристалл-расплав для способов
Чохральского, Степанова, динамического формообразования и разработаны научно-
обоснованные алгоритмы автоматического управления этими процессами кристаллизации,
включая адаптивные.

Практическая значимость

1. На основе результатов исследования тепломассопереноса и термических
напряжений в монокристаллических лентах, выращиваемых из расплава одновременно,
проведена оптимизация конструкции теплового узла, включающая изменение конструкции
формообразователя и тигля, экранировки зоны кристаллизации, замену материалов
теплоизоляции, коррекцию положения формообразователя в нагревателе. Разработан
тепловой узел следующего поколения, позволяющий на том же оборудовании на 40-50%
увеличить производительность процесса роста.

  1. Разработана и изготовлена опытная установка роста кристаллов и тепловой узел для получения крупногабаритных профилированных кристаллов сапфира в виде лент и получены опытные образцы сапфировых пластин шириной 250-300 мм и длиной прямоугольной части до 400 мм.

  2. Создана установка «Кристаллизационный центр» и программное обеспечение для выращивания кристаллов сапфира в виде фигур вращения с диаметром основания до 130 мм. Установка обеспечивает 5 степеней свободы перемещения кристалла и формообразующего устройства.

4. С помощью метода ДФСМ выращена серия сапфировых заготовок
полусферической формы с диаметром основания до 130 мм для обтекателей тепловых
головок самонаведения ракет класса «воздух-воздух». Создана технологическая цепочка
(выращивание, термическая обработка, шлифовка и полировка) изготовления готового
изделия в виде обтекателей с различным диаметром основания и кривизны поверхности.
Сапфировый обтекатель полусферической формы с диаметром основания 100 мм и
радиальной толщиной стенки 1,5 мм прошел успешное испытание на стендах разработчика
ГСН (Азовский оптико-механический завод) и признан перспективным изделием для
применения в составе ГСН ракет класса «воздух-воздух».

  1. Создан унифицированный программно-технический комплекс (ЛТК) установки роста кристаллов для автоматического управления технологическими процессами выращивания кристаллов способами Степанова и Чохральского, динамического формообразования. ПТК внедрен на установках роста кристаллов «Ника-С», «Ника-3», «Ника-Профиль», выпускаемых Экспериментальным заводом научного приборостроения РАН.

  2. Определены режимы термической обработки тиглей, позволяющие значительно повысить их срок эксплуатации. Установлено, что причиной разрушения молибденовых тиглей является образование на их поверхности легкоплавкой эвтектики a+MojC.

7. На основании статистического анализа влияния технологических факторов
процесса выращивания на качество выращиваемых в группе сапфировых лент определены
параметры технологии и их значения, обеспечивающее низкую дефектность, определяемую
незначительным количеством газовых включений в кристаллах пакета.

8. Разработаны установки роста кристаллов следующего поколения «Ника-Профиль»
и «Ника-3» для выращивания кристаллов способами Степанова, Чохральского,
динамического формообразования. Освоено промышленное производство сапфировых
крупногабаритных изделий в виде пластин и полусфер.

Основные положения, представленные к защите

1. Результаты исследования тепломассопереноса процесса кристаллизации профилированных лент, выращиваемых в группе, одиночных крупногабаритных пластин, кристаллов в виде фигур вращения, получаемых способом динамического формообразования, и оптимизация технологий выращивания профилированных кристаллов сапфира.

2. Результаты исследований массопереноса в мениске расплава, динамических
характеристик систем расплав-кристалл и разработка научно-обоснованных алгоритмов
автоматического управления процессами кристаллизации.

3. Методы формирования и условия механической устойчивости жидкого мениска
расплава при выращивании кристаллов способом динамического формообразования.
Создание методов управления продольным размером мениска расплава для кристаллизации
из него крупногабаритных полых тел вращения. Выращивание кристаллов в виде полых
фигур вращения методом динамического формообразования из свободного мениска
расплава (ДФСМ).

  1. Результаты электронно-микроскопического исследования и рентгеновского микроанализа структуры и химического состава микровключений в кристаллах профилированного сапфира. Закономерности влияния технологических параметров процесса выращивания на газовые включения в кристаллах. Механизм и причины разрушения молибденовых тиглей, используемых для выращивания профилированных кристаллов сапфира. '

  2. Создание унифицированного программного обеспечения управления установкой роста кристаллов и автоматического управления процессами выращивания способами Чохральского, Степанова, динамического формообразования. Результаты выращивания кристаллов в автоматическом режиме.

  1. Новые автоматизированные технологические процессы получения монокристаллов сапфира в виде крупногабаритных сапфировых пластин и изделий сложной формы.

  2. Разработка установок роста кристаллов следующего поколения «Ника-Профиль» и «Ника-3» для способов Степанова, динамического формообразования, Чохральского.

Апробация работы

Результаты проведенных исследований докладывались на XIV и XV совещаниях по получению профилированных кристаллов и изделий способом Степанова и их применению в народном хозяйстве (Санкт-Петербург, 1998 и 2003 г.), конференции по проблемам роста кристаллов, пластичности и прочности к 100-летию рождения А. В. Степанова (Санкт-Петербург, 2008 г. ), XII (ICCG-12, 1998 г., Иерусалим, Израиль), XIII (ICCG-13, 2001 г., Киото, Япония), XIV (ICCG-14, 2004 г., Гренобль, Франция), XV (ICCG-15, 2007 г., Солт-Лейк Сити, США), XVI (ICCG-16, 2010 г., Пекин) международных конференциях по росту кристаллов, X (НКРК-2002), XI (НКРК-2004), XII (НКРК-2006) национальных конференциях по росту кристаллов, международных конференциях корейской ассоциации по росту кристаллов в 1999 и 2002 г в Сеуле, Южная Корея, IV международном симпозиуме по технологии роста кристаллов (IWCGT-4,2008 г., Битенберг, Швейцария).

Публикации

Результаты диссертации опубликованы в 27 работах, в том числе в 19 в рецензируемых журналах по перечню ВАК, 7 - в тезисах и трудах конференций и семинаров, 1 свидетельстве на изобретение.

Структура и объем диссертации
