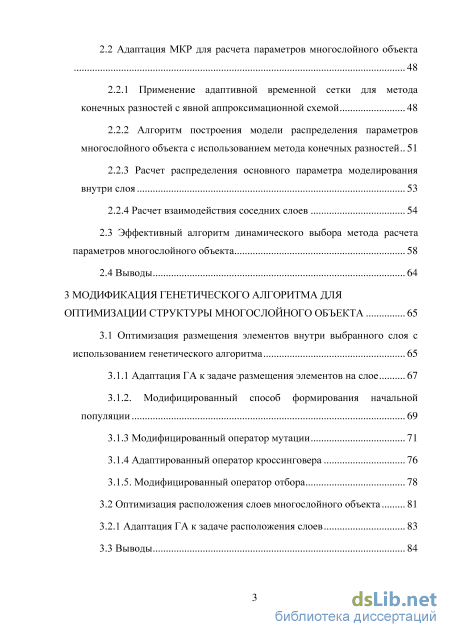

2.2 Адаптация МКР для расчета параметров многослойного объекта
2.2.1 Применение адаптивной временной сетки для метода конечных разностей с явной аппроксимационной схемой 48
2.2.2 Алгоритм построения модели распределения параметров многослойного объекта с использованием метода конечных разностей 51
2.2.3 Расчет распределения основного параметра моделирования внутри слоя 53
2.2.4 Расчет взаимодействия соседних слоев 54
2.3 Эффективный алгоритм динамического выбора метода расчета параметров многослойного объекта 58
2.4 Выводы 64
3 Модификация генетического алгоритма для оптимизации структуры многослойного объекта 65
3.1 Оптимизация размещения элементов внутри выбранного слоя с использованием генетического алгоритма 65
3.1.1 Адаптация ГА к задаче размещения элементов на слое 67
3.1.2. Модифицированный способ формирования начальной популяции 69
3.1.3 Модифицированный оператор мутации 71
3.1.4 Адаптированный оператор кроссинговера 76
3.1.5. Модифицированный оператор отбора 78
3.2 Оптимизация расположения слоев многослойного объекта 81
3.2.1 Адаптация ГА к задаче расположения слоев 83
3.3 Выводы 84
з Разработка программного комплекса для моделирования параметров и оптимизации структуры многослойного объекта 86
4.1 Параметрическая модель многослойного объекта и структура разрабатываемого программного комплекса 86
4.2 Программные модули оптимизации структуры многослойного объекта 89
4.3 Программный модуль построения тепловой модели многослойного объекта 92
4.4 Программный модуль 3D-визуализации тепловой модели многослойного объекта 95
4.5 Схема организации пользовательских интерфейсов программного комплекса 101
4.6 Апробация работы программного комплекса на задаче моделирования теплового распределения слоев интегральных микросхем 103
4.7 Выводы 108
Заключение 110
Библиографический список 111
- Метод конечных разностей с использованием неявной аппроксимационной схемы
- Применение адаптивной временной сетки для метода конечных разностей с явной аппроксимационной схемой
- Адаптация ГА к задаче размещения элементов на слое
- Программный модуль построения тепловой модели многослойного объекта
Введение к работе

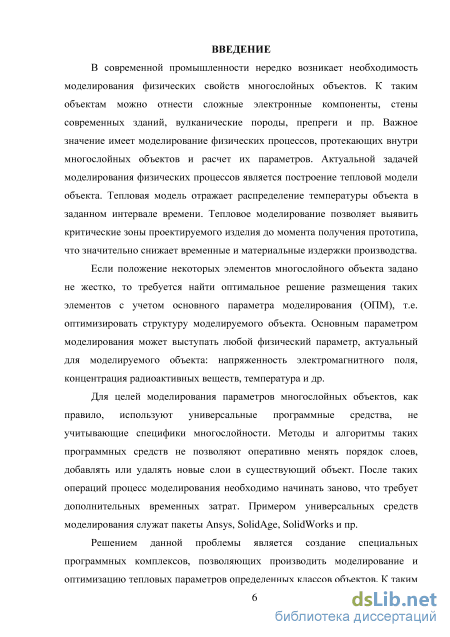

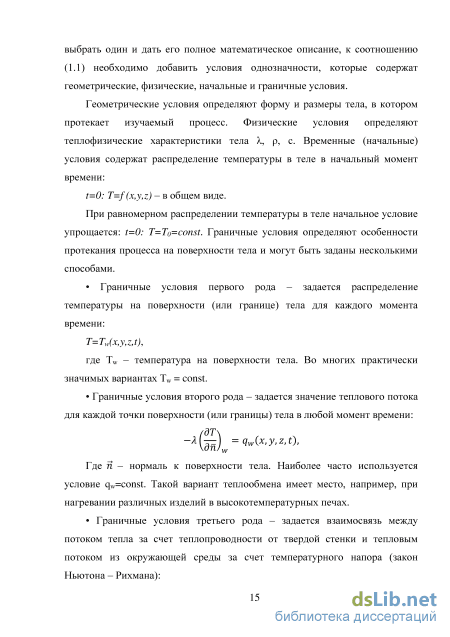

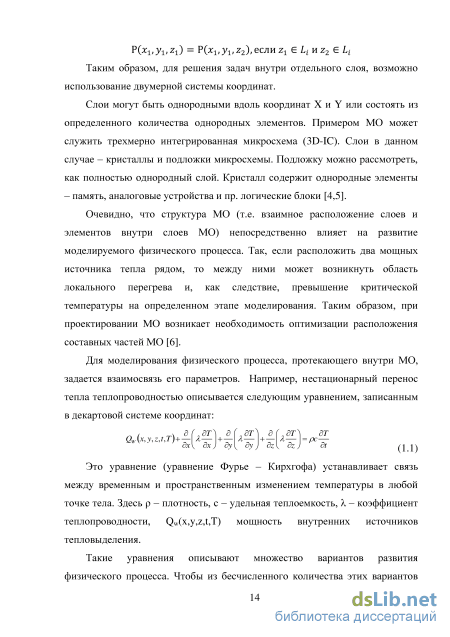

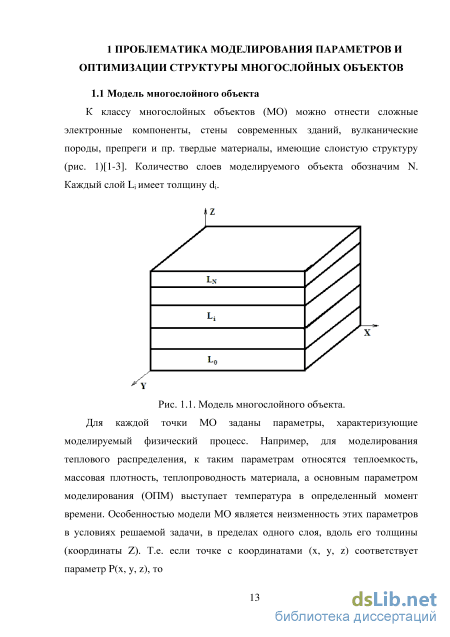

Актуальность темы. В современной промышленности нередко возникает необходимость моделирования физических свойств многослойных объектов (МО). К таким объектам можно отнести сложные электронные компоненты, стены современных зданий, вулканические породы, препреги и пр. Важное значение имеет моделирование физических параметров и процессов, протекающих внутри МО. Актуальной задачей моделирования физических процессов является построение тепловой модели многослойного объекта. Тепловая модель отражает распределение температуры объекта в заданном интервале времени. Тепловое моделирование позволяет выявить критические зоны проектируемого изделия до момента получения прототипа, что значительно снижает временные и материальные издержки производства.
Если положение некоторых элементов МО задано не жестко, то требуется найти оптимальное решение размещения таких элементов с учетом основного параметра моделирования (ОПМ), т.е. оптимизировать структуру моделируемого объекта. Основным параметром моделирования может выступать любой физический параметр, актуальный для моделируемого объекта: напряженность электромагнитного поля, концентрация радиоактивных веществ, температура и др.
Для целей моделирования параметров МО, как правило, используют универсальные программные средства, не учитывающие специфики многослойно-сти. Методы и алгоритмы таких программных средств не позволяют оперативно менять порядок слоев, добавлять или удалять новые слои в существующий объект. После таких операций процесс моделирования необходимо начинать заново, что требует дополнительных временных затрат. Примером универсальных средств моделирования служат пакеты Ansys, SolidAge, SolidWorks и пр.

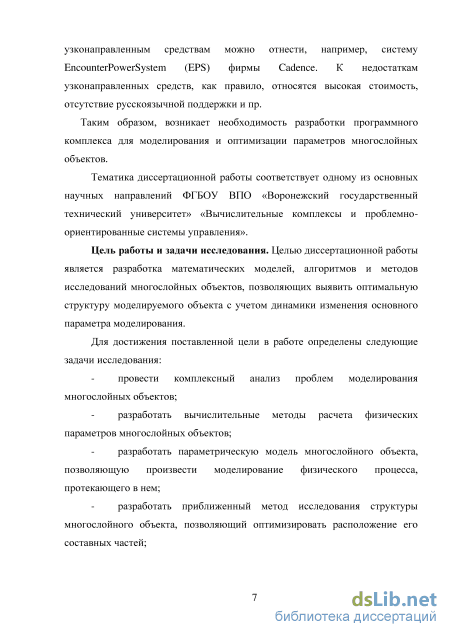

Решением данной проблемы является создание специальных программных комплексов, позволяющих производить моделирование и оптимизацию параметров определенных классов объектов. К таким узконаправленным средствам можно отнести, например, систему EncounterPowersystem (EPS) фирмы Cadence. К недостаткам узконаправленных средств, как правило, относятся высокая стоимость, отсутствие русскоязычной поддержки и пр.
Таким образом, возникает необходимость разработки программного комплекса для моделирования и оптимизации параметров многослойных объектов. Тематика диссертационной работы соответствует одному из основных научных направлений ФГБОУ ВПО «Воронежский государственный технический университет» «Вычислительные комплексы и проблемно-ориентированные системы управления».
Цель работы и задачи исследования. Целью диссертационной работы является разработка математических моделей, алгоритмов и методов исследований многослойных объектов, позволяющих выявить оптимальную структуру моделируемого объекта с учетом динамики изменения основного параметра моделирования.
Для достижения поставленной цели в работе определены следующие задачи исследования:
провести комплексный анализ проблем моделирования многослойных объектов;
разработать вычислительные методы расчета физических параметров многослойных объектов;
разработать параметрическую модель многослойного объекта, позволяющую произвести моделирование физического процесса, протекающего в нем;
разработать приближенный метод исследования модели многослойного объекта, позволяющий оптимизировать его структуру;
разработать программный комплекс для моделирования параметров и оптимизации структуры многослойных объектов, реализующий полученные методы.

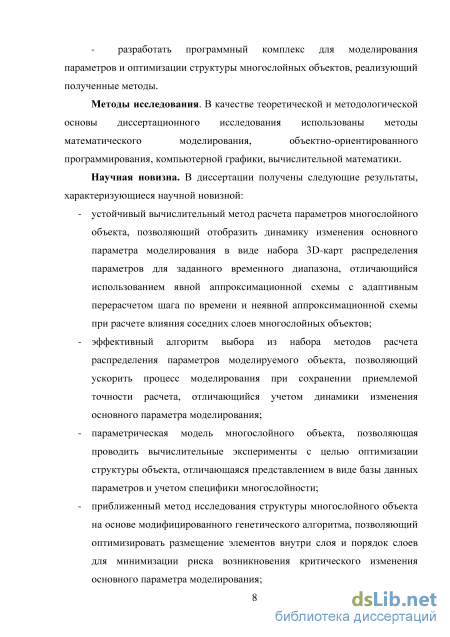

Методы исследования. В качестве теоретической и методологической основы диссертационного исследования использованы методы математического моделирования, объектно-ориентированного программирования, компьютерной графики, вычислительной математики.
Результаты соответствуют следующим пунктам паспорта специальности: п. 2 «Развитие качественных и приближенных аналитических методов исследования математических моделей»; п. 3 «Разработка, обоснование и тестирование эффективных вычислительных методов с применением современных компьютерных технологий»; п. 4 «Реализация эффективных численных методов и алгоритмов в виде комплексов проблемно-ориентированных программ для проведения вычислительного эксперимента».
Научная новизна. В диссертации получены следующие результаты, характеризующиеся научной новизной:
устойчивый вычислительный метод расчета параметров многослойного объекта, позволяющий отобразить динамику изменения основного параметра моделирования в виде набора 3D-карт распределения параметров для заданного временного диапазона, отличающийся использованием явной аппроксимацион-ной схемы с адаптивным перерасчетом шага по времени и неявной аппроксима-ционной схемы при расчете влияния соседних слоев многослойного объекта;
эффективный алгоритм выбора из набора методов расчета распределения параметров моделируемого объекта, позволяющий ускорить процесс моделирования при сохранении приемлемой точности расчета, отличающийся учетом динамики изменения основного параметра моделирования;
параметрическая модель многослойного объекта, позволяющая проводить вычислительные эксперименты с целью оптимизации структуры объекта, отличающаяся представлением в виде базы данных параметров и учетом специфики многослойности;
приближенный метод исследования структуры многослойного объекта на основе модифицированного генетического алгоритма, позволяющий оптимизировать размещение элементов внутри слоя и порядок слоев для минимизации
риска возникновения критического изменения основного параметра моделирования;
- универсальная структура программного комплекса для проведения вычислительного эксперимента, дающего возможность определить оптимальное размещение элементов многослойного объекта, отличающаяся возможностью отображения динамики изменения основного параметра моделирования.

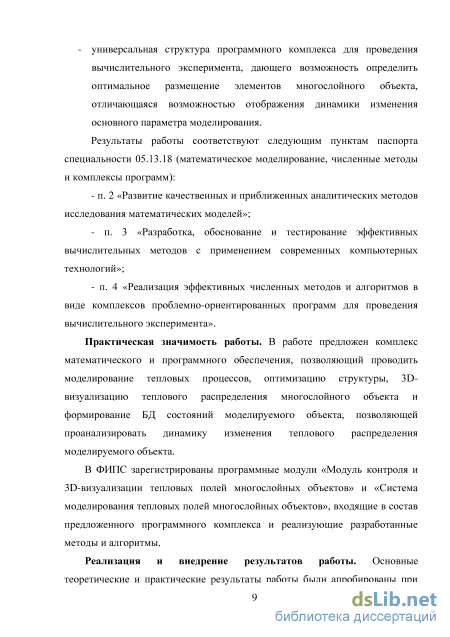

Практическая значимость работы. В работе предложен комплекс математического и программного обеспечения, позволяющий проводить моделирование тепловых процессов, оптимизацию структуры, 3D-визуализацию теплового распределения многослойного объекта и формирование БД состояний моделируемого объекта, позволяющей проанализировать динамику изменения теплового распределения моделируемого объекта.
В ФИПС зарегистрированы программные модули «Модуль контроля и 3D-визуализации тепловых полей многослойных объектов» и «Система моделирования тепловых полей многослойных объектов», входящие в состав предложенного программного комплекса и реализующие разработанные методы и алгоритмы.
Реализация и внедрение результатов работы. Основные теоретические и практические результаты работы были апробированы при анализе моделей интегральных микросхем, разрабатываемых в ОАО «НИИЭТ». Результаты диссертационной работы также используются в учебном процессе ВГТУ в дисциплинах «Моделирование», «Конструкторское технологическое обеспечение производства ЭВМ» и «Автоматизированное проектирование вычислительных систем».

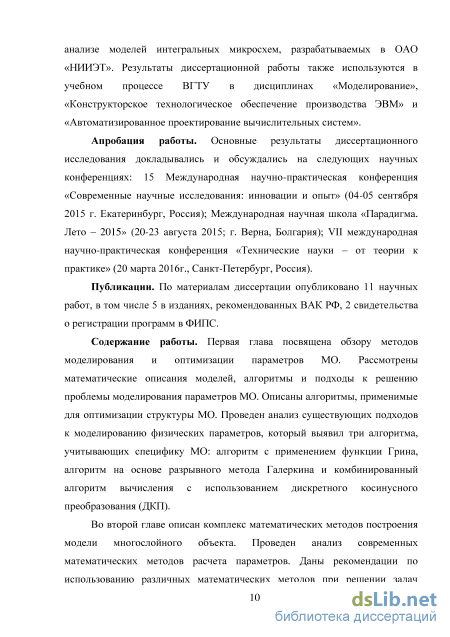

Апробация работы. Основные результаты диссертационного исследования докладывались и обсуждались на следующих научных конференциях: 15 Международная научно-практическая конференция «Современные научные исследования: инновации и опыт» (Екатеринбург, 2015); Международная научная школа «Парадигма. Лето – 2015» (Варна, Болгария, 2015); VII международная научно-практическая конференция «Технические науки – от теории к практике» (Санкт-Петербург, 2016).
Публикации. По материалам диссертации опубликовано 11 научных работ, в том числе 5 в изданиях, рекомендованных ВАК РФ, 2 свидетельства о регистрации программ в ФИПС.
В работах, опубликованных в соавторстве и приведённых в конце автореферата, лично соискателю принадлежат: [1, 5] – обзор существующих математических методов моделирования процессов, протекающих внутри многослойного объекта; [2, 4, 8] – алгоритмы и структуры программного обеспечения для расчета параметров многослойных объектов; [3] – алгоритмы визуализации при моделировании параметров многослойного объекта; [6,7] – разработка компонентов программного комплекса.

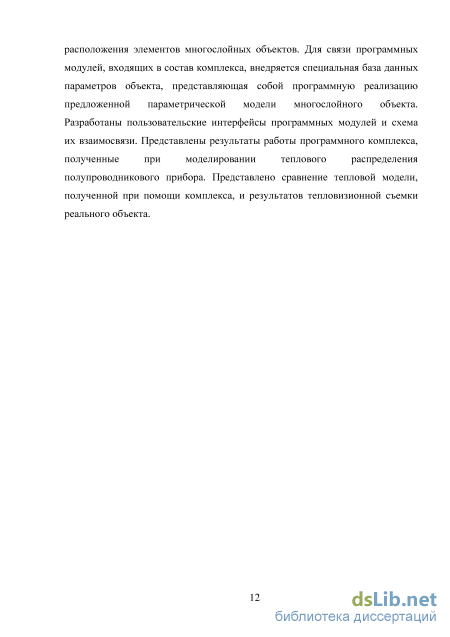

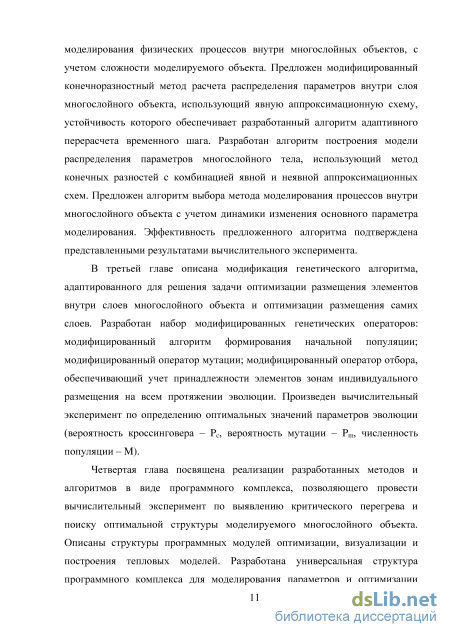

Структура и объём работы. Диссертационная работа состоит из введения, четырех глав, заключения, списка литературы из 74 наименований и при-
ложений. Основная часть работы изложена на 124 страницах, содержит 43 рисунка и 8 таблиц.
