Содержание к диссертации
1. ВВЕДЕНИЕ 6
2. АНАЛИТИЧЕСКИЙ ОБЗОР /СОСТОЯНИЕ ВОПРОСА ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ 9
2.1. Исследование рабочего процесса 9
2.2. Исследование строчек двухниточного цепного стежка 16
2.3. Выводы 18
2.4. Постановка задачи исследования ig
3. СТРУКТУРБЫЕ МОДИФИКАЦИИ СТЕЖКА СТРОЧКИ Й ИССЛЕДОВАНИЕ УСЛОВИЙ ИХ ОБРАЗОВАНИЯ 21
3.1. Компоновка рабочих органов существующих машин и влияние ее на структуру стежков 21
3.2. Структура стежка, образованного при условии смещения петлителя поперек и вдоль линии строчки 34
3.3. Структура стежка при условии перемещения петлителя поперек строчки 38
3.4. Способы получения стежков модификаций ПП, ПЛ, ЛИ, ЛЛ.
3.5. Исследование процесса образования повернутых петель-напусков 52
3.6. Исследование условий образования стежков с правым ПП и левым ПЛ узлами переплетения нитей в зависимости от утла поворота 58
3.7. Выводы 64
4. ВЫБОР МЕХАНИЗМОВ И РАБОЧИХ ОРГАНОВ 65
4.1. Сравнительный анализ шьющих механизмов машин двухниточного цепного стежка 65
4.2. Проектирование лезвия петлителя для получения новых структурных модификаций стежков 73
4.3. Выводы -
5. Исследование строчек структуры ПО, ПП и ПЛ, полученных на машине с новым механизмом петлителя 88
5.1. Экспериментальная установка и аппаратура для получения и изучения стежков новых структурных модификаций 88
5.2. Исследование строчек на выносливость при многократном растяжении, полученных на разработанной машине 97
5.2.1 Методика проведения эксперимента и его результаты... 100
5.3. Определение величины разрывной нагрузки и разрывного удлинения строчек структуры ПО, ПП и ПЛ, полученных на машине с новым механизмом петлителя., 103
5.4. Исследование влияния натяжения нитей на качество затяжки стежков структуры ПО, ПП и ПЛ, полученных на новой машине 108
5.5. Определение коэффициентов расхода нитей на машине, образующей стежки узловой структуры 115
5.6. Исследование работы машины на обрывность нитей 118
5.7. Выводы 1 6. Выводы и рекомендации 123
7. ЛИТЕРАТУРА , 125
7.1. Литературные источники, в которых опубликованы материалы диссертационном работы 134
8. ПРИЛОЖЕНИЙ 135
Приложение 8.1. Изменение размеров петли-напуска в зависимости от высоты подъема иглы 136
Приложение 8.2. Результаты исследований влияния угла поворота иглы на структуру строчки, нить х/б крутки.. 137
Приложение 8.3. Результаты исследований влияния угла поворота иглы на структуру строчки,нить х/б крутки.. 140
Приложение 8.4. Контуры лезвий петлителей машины двух ниточного цепного стежка (рис.I) 143
Приложение 8.5. Результаты исследования образцов на выносливость при многократном растяжении(структуры ПО) 149
Приложение 8.6. Обработка результатов исследования образцов на выносливость при многократном растяжении (структура стежков ПО) 150
Приложение 8.7. Результаты исследования образцов на выносливость при многократном растяжении (структура стежков ПЛ) 151
Приложение 8.8. Обработка результатов исследования образцов на выносливость при многократном растяжении (структура стежков ПЛ) 152
Приложение 8.9. Результаты исследования образцов на выносливость при многократном растяжении (структура стежков ПИ) 153
Приложение 8.10. Обработка результатов измерений образцов на выносливость при многократном растяжении (структура стежков ШІ) 154
Приложение 8.II. Результаты экспериментального исследования зависимости удлинения строчки от приложенной нагрузки при различных оборотах главного вала машины (пространственное движение петлителя, структура стежка ПО) 155
Приложение 8.12. Результаты экспериментального исследования зависимости удлинения строчки от приложенной нагрузки при различных оборотах главного вала машины (плоское движение петлителя, структура стежка Ш).. 156
Приложение 8.13. Результаты математической обработки. экспериментальных данных 157
Приложение 8.14. Программа для расчета модели первого . порядка по результатам ПФЭ 2$ 158
Приложение 8.15. Модель процесса образования стачного шва на машинах двухниточного цепного стежка 159
Приложение 8.16.17.18, Результаты измерений длины нити извлеченной из строчки структуры ПО, ПЛ, ПП... 160
Приложение 8.19,20,21. Результаты экспериментальных исследований длины строчки структуры ПО, ПП и ПІ до обрыва 168
Приложение 8.22. Акт внедрения законченной научно-исследовательской работы 166
Приложение 8.23. Расчет экономической эффективности (приложение к акту) 167
Приложение 8.24. Акт о вводе в эксплуатацию машины двух-ниточного цепного стежка, изготовленной по заявке авторами к.т.н.Пищиковым В.А. и инж.Хлистуновым B.C. 168
Приложение 8.25. Отзыв Оршанского Ордена Трудового Красного Знамени завода легкого машиностроения 1

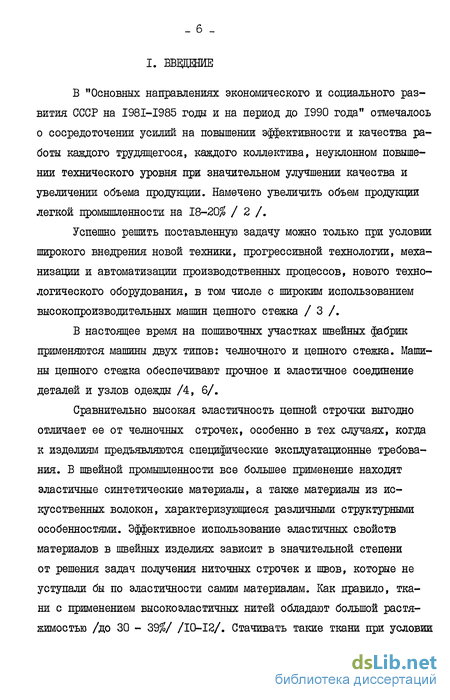

Введение к работе
В "Основных направлениях экономического и социального развития СССР на І98І-І985 года и на период до 1990 года" отмечалось о сосредоточении усилий на повышении эффективности и качества работы каждого трудящегося, каждого коллектива, неуклонном повышении технического уровня при значительном улучшении качества и увеличении объема продукции. Намечено увеличить объем продукции легкой промышленности на 18-20$ / 2 /.
Успешно решить поставленную задачу можно только при условии широкого внедрения новой техники, прогрессивной технологии, механизации и автоматизации производственных процессов, нового технологического оборудования, в том числе с широким использованием высокопроизводительных машин цепного стежка / 3 /.
В настоящее время на пошивочных участках швейных фабрик применяются машины двух типов: челночного и цепного стежка. Машины цепного стежка обеспечивают прочное и эластичное соединение деталей и узлов одежды /4, 6/.
Сравнительно высокая эластичность цепной строчки выгодно отличает ее от челночных строчек, особенно в тех случаях, когда к изделиям предъявляются специфические эксплуатационные требования. В швейной промышленности все большее применение находят эластичные синтетические материалы, а также материалы из искусственных волокон, характеризующиеся различными структурными особенностями. Эффективное использование эластичных свойств материалов в швейных изделиях зависит в значительной степени от решения задач получения ниточных строчек и швов, которые не уступали бы по эластичности самим материалам. Как правило, ткани с применением высокоэластичных нитей обладают большой растяжимостью /до 30 - 39$/ /10-12/. Стачивать такие ткани при условии сохранения их эластичных свойств необходимо эластичными,упругими строчками. Этим требованиям отвечает стачиващая двухниточная цепная строчка / 19 /.
Известно, что швейные машины цепного стежка наиболее полно отвечают требованиям автоматизации массового многономенклатурного производства / 3 /. В основу данного утверждения положены известные преимущества цепных строчек и соответствующих машин, которые отличаются положительными конструктивными и эксплуатационными характеристиками, в частности, высокой надежностью рабочего процесса. Разработка и использование машин цепного стежка, создающих реальные предпосылки для автоматизации производственного процесса в пошивочных цехах, является одним из перспективных направлений развития отрасли. Учитывая преимущества указанных машин, ряд зарубежных фирм, таких как "Римольди" /Италия/, "Маузер Спе-циаль" /ФРГ/, специализируются на производстве машин цепного стежка. В объединении "Текстима" /ГДР/, фирмах "Унион Спешл" и "Зингер" /США/, "Джуки" /Япония/ преобладающей продукцией являются машины цепного стежка. И даже такие фирмы как "Дюркопп" и "Пффаф" /ФРГ/, традиционно специализирующиеся на выпуске челночных машин, в настоящее время стали выпускать и машины цепного стежка /3, 21 /.
Указанная тенденция получает отражение и в продукции, выпускаемой отечественной промышленностью, в частности, Подольский механический завод им. М.И.Калинина, Ростовский-на-Дону завод легкого машиностроения, Полтавский заводы легкого машиностроения освоили производство ряда машин цепного стежка.
Расширение области использования машин цепного стежка особенно в связи с резким возрастанием применения синтетических и искусственных материалов, вызвало увеличение числа публикаций, освещающих вопросы теории рассматриваемых машин. Однако в литературе отсутствуют работы, относящиеся к исследованию влияния особенностей взаимодействия рабочих инструментов машин двухниточного цепного стежка на структуру получаемых стежков. Вместе с тем, можно предположить, что целенаправленное изменение структуры стежков, определяющей, в основном, физико-механические свойства строчки, положительно скажется на эксплуатационных характеристиках этого вида ниточного соединения и всей машины в целом.
Цель работы - разработать способ и устройства для получения двухниточных цепных стежков с целенаправленно измененной структурой, улучшающей качество соединения швейных материалов и технические характеристики машины.
Использование машин, образующих строчки с различными структурными свойствами, позволит улучшить качество продукции и повысить эффективность производства в пошивочных цехах швейных фабрик.
