Введение к работе

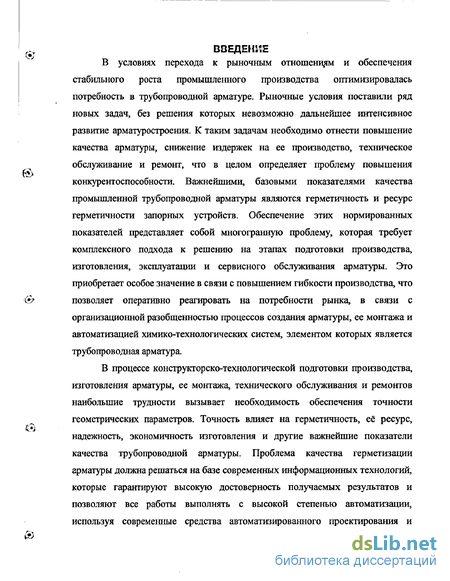

В условиях перехода к рыночным отношением и обеспечения
стабильного роста промышленного производства оптимизировалась потребность в трубопроводной арматуре. Рыночные условия поставили ряд новых задач, без решения которых невозможно дальнейшее интенсивное развитие арматуростроения. К таким задачам необходимо отнести повышение качества арматуры, снижение издержек на ее производство, техническое обслуживание и ремонт, что в целом определяет проблему повышения конкурентоспособности. Важнейшими, базовыми показателями качества промышленной трубопроводной арматуры являются герметичность и ресурс герметичности запорных устройств. Обеспечение этих нормированных показателей представляет собой многогранную проблему, которая требует комплексного подхода к решению на этапах подготовки производства, изготовления, эксплуатации и сервисного обслуживания арматуры. Это приобретает особое значение в связи с повышением гибкости производства, что позволяет оперативно реагировать на потребности рынка, в связи с организационной разобщенностью процессов создания арматуры, ее монтажа и автоматизацией химико-технологических систем, элементом которых является трубопроводная арматура.
В процессе конструкторско-технологической подготовки производства, изготовления арматуры, ее монтажа, технического обслуживания и ремонтов наибольшие трудности вызывает необходимость обеспечения точности геометрических параметров. Точность влияет на герметичность, её ресурс, надежность, экономичность изготовления и другие важнейшие показатели качества трубопроводной арматуры. Проблема качества герметизации арматуры должна решаться на базе современных информационных технологий, которые гарантируют высокую достоверность получаемых результатов и позволяют все работы выполнять с высокой степенью автоматизации, используя современные средства автоматизированного проектирования и
управления. При такой постановке срок разработки проектов создания новых
Ф видов арматуры, мощностей по её изготовлению и ремонту значительно
сокращается.

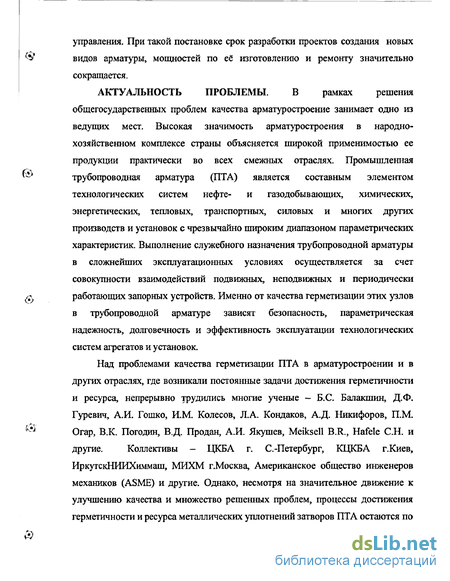

АКТУАЛЬНОСТЬ ПРОБЛЕМЫ. В рамках решения
общегосударственных проблем качества арматуростроение занимает одно из ведущих мест. Высокая значимость арматуростроения в народнохозяйственном комплексе страны объясняется широкой применимостью ее продукции практически во всех смежных отраслях. Промышленная
трубопроводная арматура (ПТА) является составным элементом
технологических систем нефте- и газодобывающих, химических, энергетических, тепловых, транспортных, силовых и многих других производств и установок с чрезвычайно широким диапазоном параметрических характеристик. Выполнение служебного назначения трубопроводной арматуры в сложнейших эксплуатационных условиях осуществляется за счет совокупности взаимодействий подвижных, неподвижных и периодически
ф работающих запорных устройств. Именно от качества герметизации этих узлов
в трубопроводной арматуре зависят безопасность, параметрическая надежность, долговечность и эффективность эксплуатации технологических систем агрегатов и установок.
Над проблемами качества герметизации ПТА в арматуростроении и в других отраслях, где возникали постоянные задачи достижения герметичности и ресурса, непрерывно трудились многие ученые - Б.С. Балакшин, Д.Ф. Гуревич, А.И. Гошко, И.М. Колесов, Л.А. Кондаков, А.Д. Никифоров, П.М.
Огар, В.К. Погодин, В.Д. Продан, А.И. Якушев, Meiksell B.R., Hafele С.Н. и
другие. Коллективы - ЦКБА г. С.-Петербург, КЦЮ5А г.Киев,
ИркутскНИИХиммаш, МИХМ г.Москва, Американское общество инженеров механиков (ASME) и другие. Однако, несмотря на значительное движение к улучшению качества и множество решенных проблем, процессы достижения герметичности и ресурса металлических уплотнений затворов ПТА остаются по
&
®

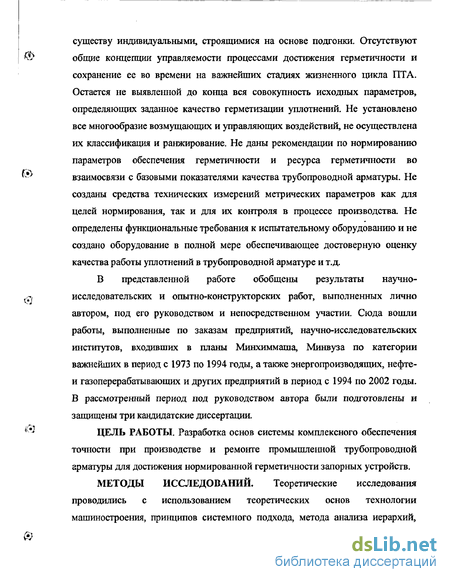

существу индивидуальными, строящимися на основе подгонки. Отсутствуют общие концепции управляемости процессами достижения герметичности и сохранение ее во времени на важнейших стадиях жизненного цикла ПТА. Остается не выявленной до конца вся совокупность исходных параметров, определяющих заданное качество герметизации уплотнений. Не установлено все многообразие возмущающих и управляющих воздействий, не осуществлена их классификация и ранжирование. Не даны рекомендации по нормированию параметров обеспечения герметичности и ресурса герметичности во взаимосвязи с базовыми показателями качества трубопроводной арматуры. Не созданы средства технических измерений метрических параметров как для целей нормирования, так и для их контроля в процессе производства. Не определены функциональные требования к испытательному оборудованию и не создано оборудование в полной мере обеспечивающее достоверную оценку качества работы уплотнений в трубопроводной арматуре и т.д.
В представленной работе обобщены результаты научно-исследовательских и опытно-конструкторских работ, выполненных лично автором, под его руководством и непосредственном участии. Сюда вошли работы, выполненные по заказам предприятий, научно-исследовательских институтов, входивших в планы Минхиммаша, Минвуза по категории важнейших в период с 1973 по 1994 годы, а также энергопроизводящих, нефте-и газоперерабатывающих и других предприятий в период с 1994 по 2002 годы. В рассмотренный период под руководством автора были подготовлены и защищены три кандидатские диссертации.
ЦЕЛЬ РАБОТЫ. Разработка основ системы комплексного обеспечения точности при производстве и ремонте промышленной трубопроводной арматуры для достижения нормированной герметичности запорных устройств.
МЕТОДЫ ИССЛЕДОВАНИЙ. Теоретические исследования проводились с использованием теоретических основ технологии машиностроения, принципов системного подхода, метода анализа иерархий,

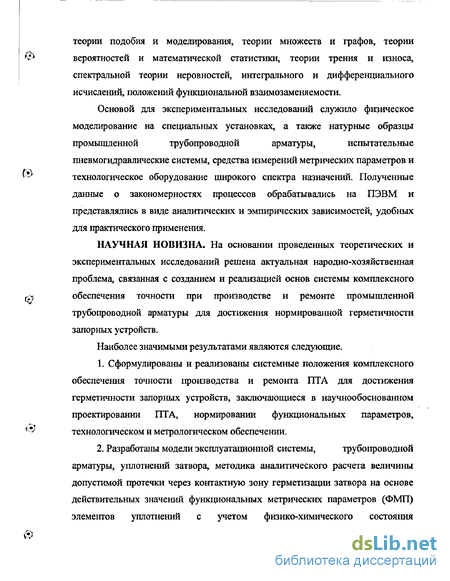

теории подобия и моделирования, теории множеств и графов, теории вероятностей и математической статистики, теории трения и износа, спектральной теории неровностей, интегрального и дифференциального исчислений, положений функциональной взаимозаменяемости.
Основой для экспериментальных исследований служило физическое моделирование на специальных установках, а также натурные образцы промышленной трубопроводной арматуры, испытательные
пневмогидравлические системы, средства измерений метрических параметров и технологическое оборудование широкого спектра назначений. Полученные данные о закономерностях процессов обрабатывались на ПЭВМ и представлялись в виде аналитических и эмпирических зависимостей, удобных для практического применения.
НАУЧНАЯ НОВИЗНА. На основании проведенных теоретических и экспериментальных исследований решена актуальная народно-хозяйственная проблема, связанная с созданием и реализацией основ системы комплексного обеспечения точности при производстве и ремонте промышленной трубопроводной арматуры для достижения нормированной герметичности запорных устройств.
Наиболее значимыми результатами являются следующие.
1. Сформулированы и реализованы системные положения комплексного обеспечения точности производства и ремонта ПТА для достижения герметичности запорных устройств, заключающиеся в научнообоснованном проектировании ПТА, нормировании функциональных параметров, технологическом и метрологическом обеспечении.
2. Разработаны модели эксплуатационной системы, трубопроводной арматуры, уплотнений затвора, методика аналитического расчета величины допустимой протечки через контактную зону герметизации затвора на основе действительных значений функциональных метрических параметров (ФМП) элементов уплотнений с учетом физико-химического состояния

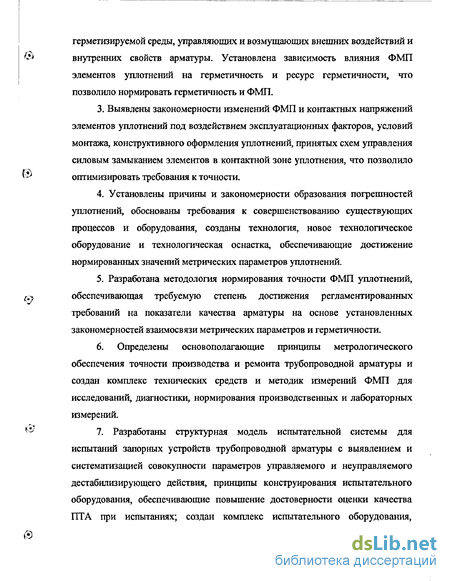

герметизируемой среды, управляющих и возмущающих внешних воздействий и ® внутренних свойств арматуры. Установлена зависимость влияния ФМП
элементов уплотнений на герметичность и ресурс герметичности, что позволило нормировать герметичность и ФМП.
3. Выявлены закономерности изменений ФМП и контактных напряжений элементов уплотнений под воздействием эксплуатационных факторов, условий монтажа, конструктивного оформления уплотнений, принятых схем управления силовым замыканием элементов в контактной зоне уплотнения, что позволило
№ оптимизировать требования к точности.
4. Установлены причины и закономерности образования погрешностей уплотнений, обоснованы требования к совершенствованию существующих процессов и оборудования, созданы технология, новое технологическое оборудование и технологическая оснастка, обеспечивающие достижение нормированных значений метрических параметров уплотнений.
5. Разработана методология нормирования точности ФМП уплотнений, ф обеспечивающая требуемую степень достижения регламентированных
требований на показатели качества арматуры на основе установленных закономерностей взаимосвязи метрических параметров и герметичности.
6. Определены основополагающие принципы метрологического обеспечения точности производства и ремонта трубопроводной арматуры и создан комплекс технических средств и методик измерений ФМП для исследований, диагностики, нормирования производственных и лабораторных измерений.
7. Разработаны структурная модель испытательной системы для
испытаний запорных устройств трубопроводной арматуры с выявлением и систематизацией совокупности параметров управляемого и неуправляемого дестабилизирующего действия, принципы конструирования испытательного оборудования, обеспечивающие повышение достоверности оценки качества ПТА при испытаниях; создан комплекс испытательного оборудования,
способный при испытаниях обеспечить моделирование с необходимой Л степенью подобия эксплуатационных условий, условий монтажа, как для
исследовательских, так и для приемосдаточных испытаний.
Техническая новизна подтверждается, кроме того, 21 авторским свидетельством и патентом на изобретения.
ПРАКТИЧЕСКАЯ ЦЕННОСТЬ. Разработаны научно-методические рекомендации по решению проблемы комплексного обеспечения точности производства и ремонта для достижения регламентированного качества № трубопроводной арматуры на важнейших стадиях ее создания и существования
путем совершенствования существующей и разработки новой производственной и ремонтной нормативной документации
межгосударственного, государственного и отраслевого уровней.
Создана технология и разработаны размерно-параметрические ряды технологического оборудования и технологической оснастки, средств приемосдаточных пневмогидравлических испытаний и настройки, г. метрологического обеспечения технологических процессов производства и
ремонта трубопроводной арматуры диаметром 6+1000 мм и давлением 48 МПа. Для обеспечения потребностей производителей арматуры и предприятий различных отраслей по ремонту арматуры в указанном оборудовании организовано их производство.
РЕАЛИЗАЦИЯ И ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ,
В результате выполнения комплекса теоретических и экспериментальных исследований, проведенных под научным руководством автора и при непосредственном его участии, были усовершенствованы и разработаны
совместно с головной организацией - Центральное Конструкторское Бюро Арматуростроения (ЦКБА), г. С,-Петербург - следующие нормативные документы: ГОСТ 9544 - 75 «Арматура трубопроводная. Нормы герметичности затворов»; ГОСТ 5762 -74 «Задвижки на условное давление Ру 25 МПа (250 кгс/см ). Общие технические условия»; ГОСТ 5761 - 74 «Клапаны (вентили) на
условное давление Ру 25 МПа (250 кгс/см2). Общие технические условия»;
® ОСТ 26-07-2013 - 86 «Допуски на размеры базовых элементов узлов затворов
клиновых задвижек»; ОСТ 26-07-2060 - 83 «Арматура трубопроводная запорная. Изменение степени герметичности затворов в зависимости от условий эксплуатации и в процессе наработки»; ОСТ 26-07-2042 - 81 «Затворы с уплотнением "металл по металлу". Общие технические условия».
Система добровольной сертификации "Абрис" и знак системы зарегистрированы в государственном реестре сертификации Госстандарта
России под номером РОСС RU 0001.040004 (Абрис) от 7.02.1994 года.
Прибор-кругломер «Абрис-KlO.I» (модель 1-320-1) зарегистрирован в государственном реестре средств измерений под № 14387-95 и допущен к применению в Российской Федерации. Прибор-кругломер «Абрис-К 10.2» модель 11-320-1 зарегистрирован в государственном реестре средств измерений под № 14388-95 и допущен к применению в Российской Федерации. Прибор-профилометр «Сейтроник» (модель ПМ-8Э (С. С.)) зарегистрирован в
г государственном реестре средств измерений под № 22872-02 и допущен к
применению в Российской Федерации.
В рамках НПО ТАКС-Армсервис" организовано производство 12 типоразмеров средств измерений метрических параметров трубопроводной арматуры; 7 модификаций и 33 типоразмера испытательного оборудования, обеспечивающих технологический и приемочный контроль при изготовлении и ремонте трубопроводной арматуры диаметром 6 -И 000 мм; 8 модификаций и 26 типоразмеров технологического оборудования для обработки уплотнений, в том числе без снятия арматуры с трубопровода при её ремонте. Общий объем поставок перечисленных видов техники составил свыше 60,0 млн.рублей. ОСНОВНЫЕ НАУЧНЫЕ ПОЛОЖЕНИЯ, ВЫНОСИМЫЕ НА ЗАЩИТУ. - системные положения комплексного обеспечения точности производства и ремонта ПТА, для достижения нормированных герметичности и ресурса запорных устройств, заключающиеся в научно-обоснованных проектировании, нормировании ФМП, техническом и метрологическом Ф обеспечении;
- структурные, математические, физические и технологические модели, позволяющие отобразить свойства ПТА, разработать методы расчетов, анализа, прогноза протечек, требования к точности ФМП, контактных напряжений и деформаций уплотнений;
- методы теоретических и экспериментальных исследований запорных устройств арматуры, направленных на установление факторов, влияющих на
vSJ состояние ФМП элементов уплотнения, распределение контактных нагрузок в
затворе и качество герметизации;
- оптимизация точности технологических процессов изготовления и ремонта ПТА, позволившие минимизировать и определить направления совершенствования процессов изготовления, измерений и испытаний;
- способы автоматизированного проектирования, основанные на процессном, системном подходах и непрерывном совершенствовании систем
Г;ч менеджмента качества применительно к арматурному производству.
АПРОБАЦИЯ. Основные положения диссертационной работы докладывались на 18 международных, всесоюзных, всероссийских конференциях и семинарах по герметологии, уплотнительной технике и трубопроводной арматуре. Трижды отдельные результаты работы экспонировались на ВДНХ СССР и были отмечены двумя серебряными медалями и дипломом Почета. В период с 1991 по 2002 год основные вопросы диссертационной работы 9 раз докладывались на НТС Научно-Промышленной
® Ассоциации арматуростроителей.
ПУБЛИКАЦИИ. По тематике диссертационной работы опубликовано 82 работы, в том числе 2 монографии, 2 учебных пособия, 6 обзоров, 29 статей, 18 докладов и тезисов докладов всесоюзных и международных конференций, 21 изобретение и патент. Кроме того, подготовлено 18 научно-технических отчетов по НИР и ОКР, зарегистрированных во ВНТИЦентре.
