Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 Хайретдинов Валерий Умярович

Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000
<
Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

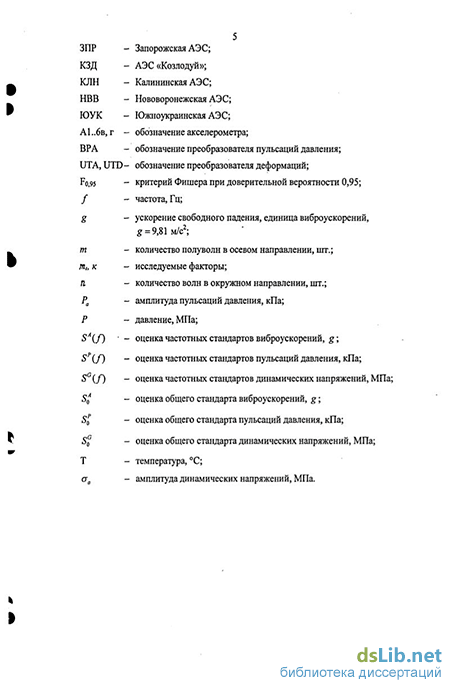

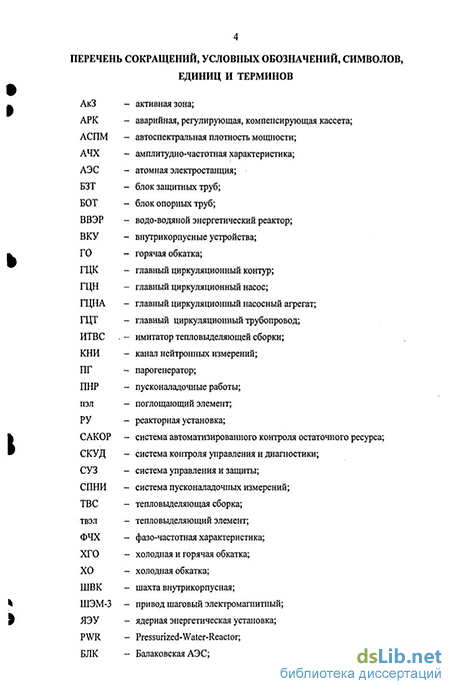

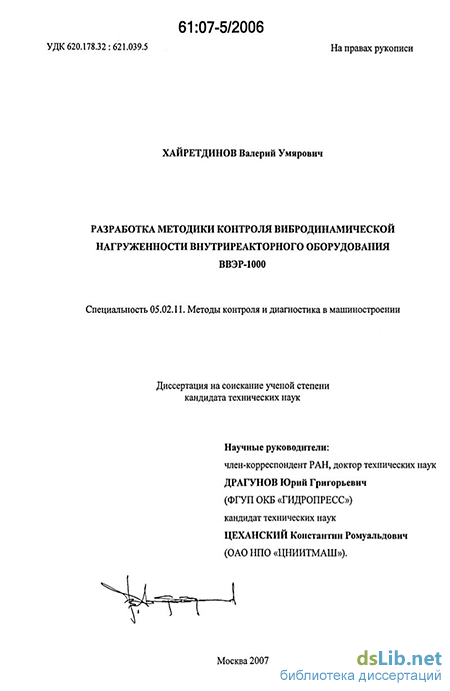

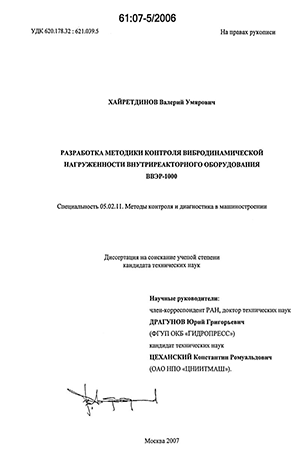

Хайретдинов Валерий Умярович. Разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-1000 : дис. ... канд. техн. наук : 05.02.11 Москва, 2007 169 с. РГБ ОД, 61:07-5/2006

Введение к работе

Актуальность работы: Внутриреакторное оборудование ядерных энергетических установок с ВВЭР-ЮОО, включающее внутрикорпусные устройства (ВКУ) и тепловыделяющие сборки (ТВС), в эксплуатационных условиях подвержено действию различного рода динамических нагрузок. Обеспечение вибродинамической надежности ВКУ и ТВС является важнейшим фактором, определяющим безопасность АЭС. Недооценка при проектировании водо-водяных реакторов предыдущего поколения гидродинамических сил от потока теплоносителя привела в свое время к износу и разрушению тепловых экранов, узлов крепления, опорных конструкций и других важнейших элементов ВКУ и ТВС. Разработка конструкции элементов внутриреакторного оборудования ВВЭР-ЮОО проводилась на основе углубленного экспериментально-расчетного анализа рассматриваемых гидроупругих систем. Повышение требований к надежности и безопасности АЭС привело к расширению спектра рассматриваемых динамических нагрузок на ВКУ и ТВС реакторов нового поколения. Так, наряду с вибрациями от потока теплоносителя, при обосновании динамической прочности основного внутриреакторного оборудования ВВЭР-ЮОО принимаются в расчет возможные сейсмические воздействия, а также интенсивные перепады давления в случае проектной аварии.

В данных условиях актуальными- являются задачи разработки методики предэксплуатационных динамических испытаний и измерений, включая применение критериев приемлемости результатов пусконаладочного контроля основного оборудования реакторных установок при вводе АЭС в эксплуатацию, что и составляет предмет настоящей работы.

Целью работы является разработка методики контроля вибродинамической нагруженности внутриреакторного оборудования ВВЭР-ЮОО на основе комплекса экспериментально-расчетных исследований, включавших:

изучение возмущающих гидродинамических сил (выявление основных параметров, характеризующих нестабильность течения, и путей улучшения гидродинамики проточной части);

исследование фактической вибронагруженности элементов конструкций в ходе стендовых испытаний и их оптимизация по условиям вибропрочности, что, в свою очередь, предполагает изучение вибрационных характеристик конструктивных элементов (форм и частот собственных колебаний с учетом присоединенных масс жидкости, диссипативных сил), а также анализ вибронагруженности при непроектных условиях закрепления внутриреакторного оборудования;

выбор оптимальных методов и средств контроля вибродинамической нагруженности ВКУ и ТВС в натурных условиях;

проведение натурных динамических испытаний и предэксплуатационных измерений параметров вибрационного поведения внутриреакторного оборудования с последующим статистическим обобщением полученных данных;

обоснование критериев приемлемости результатов пусконаладочного контроля динамики ВКУ и ТВС, обеспечивающих надежность контролируемого оборудования в течение проектного ресурса по условиям вибропрочности и износа.

Научная новизна диссертационной работы состоит в следующем:

экспериментально определены временные и частотные характеристики, а также пространственные распределения гидродинамических силовых факторов, действующих на несущие элементы внутриреакторного оборудования в эксплуатационных условиях, соответствующих серийному ВВЭР-ЮОО;

экспериментально исследованы на моделях различного масштаба и в натурных условиях, а также использованы при верификации расчетных методик характеристики собственных колебаний внутрикорпусной шахты реактора - основного несущего элемента ВКУ и тепловыделяющих сборок;

на основе анализа результатов натурных и стендовых испытаний и измерений показана возможность статистического подхода к пусконаладочному виброконтролю внутриреакторного оборудования последовательно вводимых в эксплуатацию серийных ВВЭР-1000;

с применением методов многомерного анализа данных проведены статистические обобщения результатов натурных пусконаладочных испытаний и измерений на серийных установках ВВЭР-1000 с целью получения критериев вибронадежности реакторного оборудования по условиям циклической прочности и износа;

в качестве критериев приемлемости результатов пусконаладочных динамических испытаний приняты и определены контрольные значения амплитуд, общих и частотных стандартов, а также контрольные спектральные маски пульсаций давления, виброускорений и динамических напряжений для установленных контролируемых зон и элементов реакторного оборудования;

методически обоснована и предложена оптимальная конфигурация системы предэксплуатационного вибродинамического контроля ВКУ и ТВС с соответствующим детекторным оснащением и метрологическим обеспечением;

оценена и продемонстрирована эффективность применения разработанных критериев в ходе выявления на стадии предэксплуатационных испытаний аномальных вибрационных состояний контролируемого оборудования.

Достоверность и обоснованность исследований обусловливается использованием известных и апробированных теорий, решений и методик, примененных для постановки экспериментов, а также для измерений, обработки результатов и их анализа. Характер процессов в контролируемых узлах уточнен на основании большого количества экспериментальных данных, полученных в различных режимах и состояниях. Состоятельность выводов и рекомендаций подтверждена независимыми средствами и методами контроля.

Практическая ценность состоит в следующем:

> на основе проведенных исследований установлены конкретные количественные значения приемочных критериев, соблюдение которых обеспечивает вибронадежность реакторного оборудования в течение проектного ресурса, а также определены объем и состав динамических испытаний и измерений для применения на вводимых серийных энергоблоках АЭС с ВВЭР-1000;

У разработано программно-методическое обеспечение и показана эффективность системы пусконаладочных динамических измерений ВКУ и ТВС, как базисного инструмента раннего вибродиагностического контроля внутриреакторного оборудования;

> включение определенных численных критериев в проектно-конструкторскую
документацию и их применение на стадии предэксплуатационных испытаний серийных
ВВЭР-1000 позволило своевременно выявить аномальные вибросостояния контролируемого
оборудования в ходе пусконаладочных работ на энергоблоках №1 Хмельницкой АЭС, №6
АЭС «Козлодуй», №6 Запорожской АЭС, №1 Волгодонской АЭС с выработкой
рекомендаций по устранению непроектных явлений.

Реализация и внедрение результатов исследований.

Рекомендации и предложения, разработанные в процессе настоящих исследований, внедрены в ходе пусконаладочных работ на последовательно вводимых в эксплуатацию энергоблоках АЭС с ВВЭР-1000 путем разработки и выпуска конкретной проектно-конструкторской и рабочей документации по специальным пусконаладочным измерениям (СПНИ).

Апробация работы. Диссертационная работа рассмотрена научно-техническими советами ОАО НПО «ЦНИИТМАШ» и ФГУП ОКБ «ГИДРОПРЕСС». Результаты диссертационной работы использованы в проектно-конструкторской и эксплуатационной документации по серийным РУ ВВЭР-1000, представлены в монографиях, научно-технических статьях и отчетах по НИОКР. Материалы исследований обсуждались на технических совещаниях в концернах «Росэнергоатом» и «ТВЭЛ», на АЭС России, Украины,

Болгарии, Чехии и Китая, а также на различных научно-технических конференциях и семинарах.

Публикации. Материалы диссертации представлены в более чем в 20-ти научно-технических статьях и докладах, а также в многочисленных отчетах о НИОКР.

Личный вклад автора:

Начиная с 1980 г. диссертант являлся ответственным исполнителем при проведении исследований динамического поведения внутриреакторного оборудования в условиях стендовых и натурных испытаний. Принимал непосредственное участие в подготовке измерительных систем и проведении пусконаладочных и иных испытаний и измерений на энергоблоках с ВВЭР-1000 Калининской, Балаковской, Южноукраинской, Хмельницкой, Запорожской, Волгодонской, Ровенской, Нововоронежской, а также АЭС «Козлодуй» и «Тяньвань». В течение последних семи лет руководимой диссертантом лабораторией и им лично выполнялся комплекс работ по проектированию, изготовлению и использованию систем СПНИ при вводе в эксплуатацию энергоблоков №1 Волгодонской АЭС, №3 Калининской АЭС, №2 Хмельницкой АЭС, №4 Ровенской АЭС, №1, 2 АЭС «Тяньвань» (КНР). В настоящее время ведется разработка проектно-конструкторской документации и подготовка средств измерений для АЭС в Иране и Индии, а также выполняются перспективные проработки пусконаладочных систем для АЭС-2006 и средств эксплуатационного контроля.

Автор защищает:

методику и результаты комплекса лабораторных, стендовых и натурных исследований динамики ВКУ и ТВС ВВЭР-1000;

статистический подход к пусконаладочному виброконтролю внутриреакторного оборудования ВВЭР-1000, позволяющий

количественно оценивать приемлемость исходного состояния каждого реактора серии с учетом допускаемых технологических отклонений в условиях изготовления и сборки оборудования первого контура;

учитывать действие основных факторов, влияющих на долговечность и накопление повреждаемости ВКУ и ТВС (усталость металла за счет высокочастотного нагружения, процессы виброизноса, действие среды теплоносителя и т.д.);

обеспечивать возможность выдачи оперативного заключения на эксплуатацию испытуемого реактора, а в случае необходимости количественно оценивать неприемлемость состояния ВКУ и ТВС по тому или иному фактору;

отражать связь условий нагружения ВКУ и ТВС испытуемого реактора с условиями эксплуатации головного реактора и вибронагруженностью крупномасштабных моделей (в наиболее благоприятном случае эта задача сводится к подтверждению вибрационного подобия всех реакторов серии);

являться основой для контроля вибронагруженности ВКУ и ТВС при последующей эксплуатации данного энергоблока.

> разработанные критерии приемлемости, предлагаемую конфигурацию системы
предэксплуатационного вибродинамического контроля ВКУ и ТВС, программно-
методическое обеспечение СПНИ.

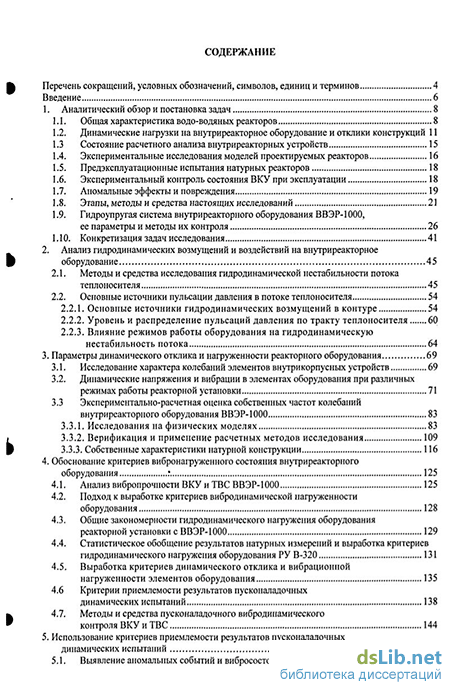

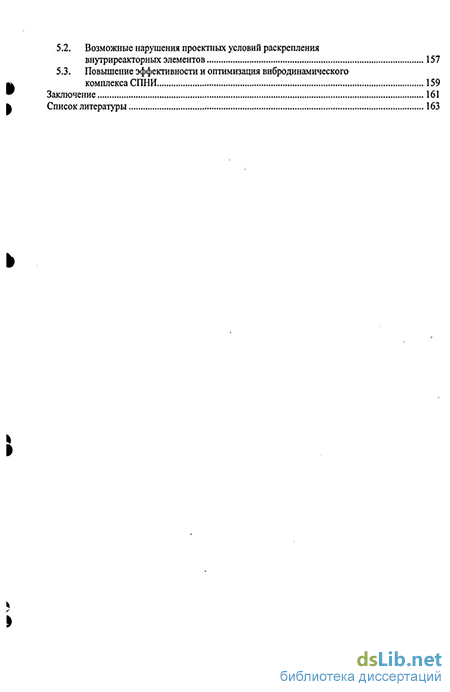

Структура и объем работы. Диссертация состоит из введения, 5 глав и заключения. Общий объем диссертации 169 стр., 27 табл., 61 рис. Работа содержит 111 наименование использованной литературы.
