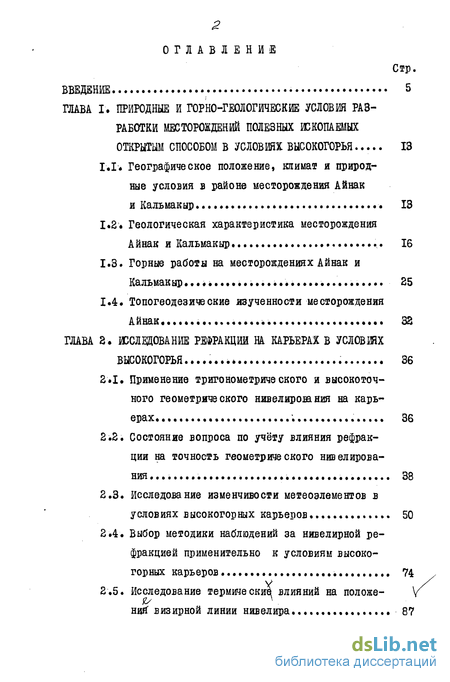

Содержание к диссертации

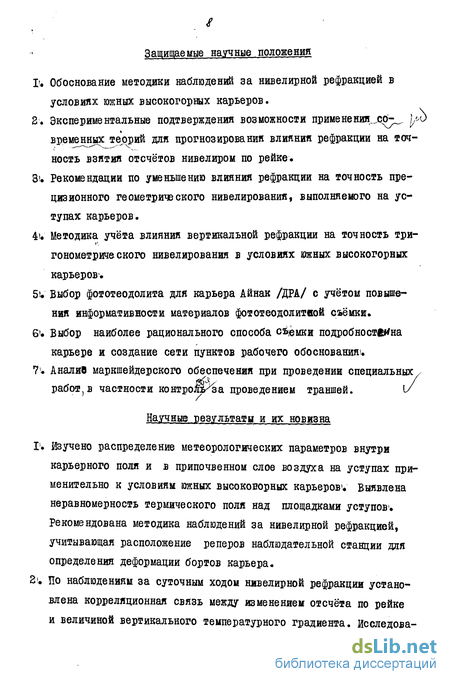

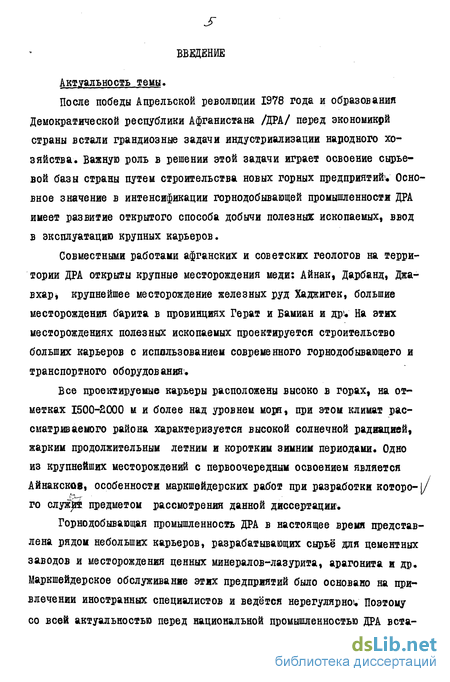

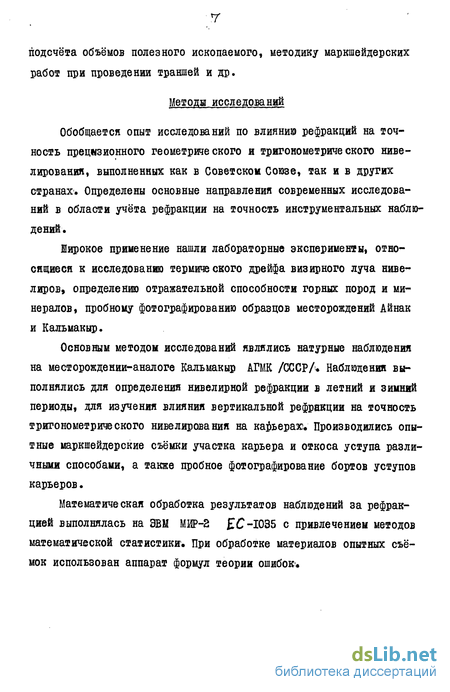

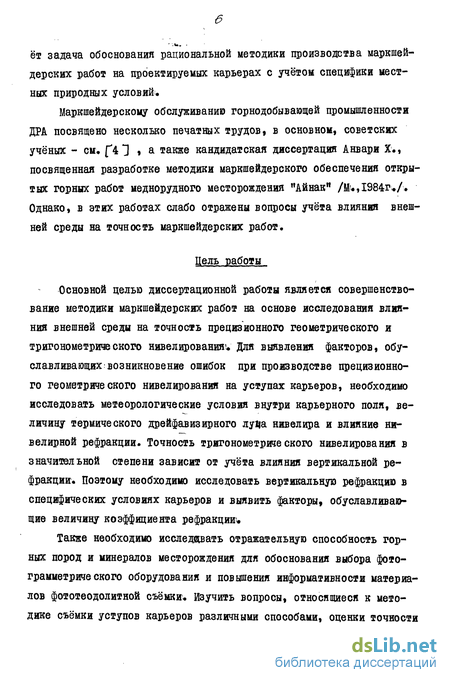

Введение
ГЛАВА I. ПРИРОДНЫЕ И ГОРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ЖКОПАЕМЫХ ОТКРЫТЫМ СПОСОБОМ В УСЛОВИЯХ ВЫСОКОГОРЬЯ..... 13
І.1. Географическое положение, климат и природные условия в районе месторождения Айнак и Кальмакыр * 13
1*2 Геологическая характеристика месторождения Айнак и Кальмакыр .. . 16
1.3. Горные работы на месторождениях Айнак и Кальмакыр.................................. 25
1.4. Топогеодезические изученности месторождения Айнак 38
ГЛАВА 2. ИССЛЕДОВАНИЕ РЕФРАКЦИЙ НА КАРЬЕРАХ В УСЛОВИЯХ
ВЫСОКОГОРЬЯ........* 36
2.1. Применение тригонометрического и высокоточного геометрического нивелирования на карьерах 36
2.2. Состояние вопроса по учёту влияния рефракции на точность геометрического нивелирования.......... 38
2.3. Исследование изменчивости метеоэлементов в условиях высокогорных карьеров 50
2.4. Выбор методики наблюдений за нивелирной рефракцией применительно к условиям высокогорных карьеров 74
2»5. Исследование термические влияний на положе-
ний" визирной линии нивелира... 87

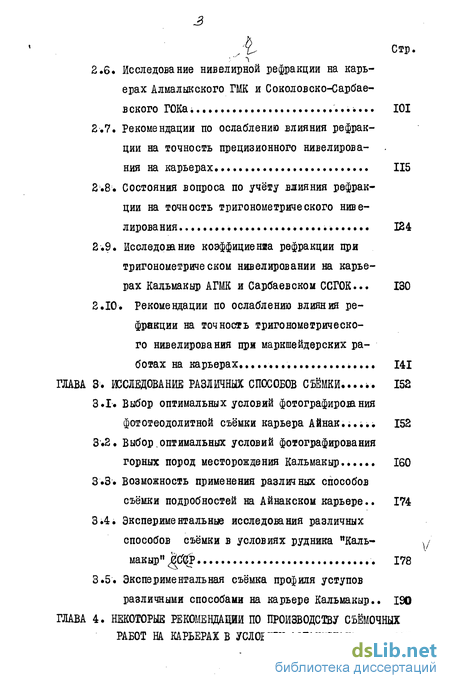

2.6. Исследование нивелирной рефракции на карьерах Алмалыкского ГМК и Соколовско-Сарбае-вского ГОКа. ;... 101
2.7. Рекомендации по ослаблению влияния рефракции на точность прецизионного нивелирования на карьерах.. 115
2.8. Состояния вопроса по учёту влияния рефракции на точность тригонометрического нивелирования 124
2.9. Исследование коэффициенша рефракции при тригонометрическом нивелировании на карьерах Кальмакыр АГМК и Сарбаевском ССГОК... 130
2.10. Рекомендации по ослаблению влияния рефракции на точность тригонометрическо
го нивелирования при маркшейдерских работах на карьерах 141
ГЛАВА 3. ИССЛЕДОВАНИЕ РАЗЛИЧНЫХ СПОСОБОВ СЪЁМКИ....ь. 152
3.1. Выбор оптимальных условий фотографирования фототеодолитной съёмки карьера Айнак .. 152
3.2 Выбор.оптимальных условий фотографирования горных пород месторождения Кальмакыр...... 160
3.3. Возможность применения различных способов съёмки подробностей на Айнакском карьере.. 174
3.4. Экспериментальные исследования различных способов съёмки в условиях рудника "Кальмакыр" 178
3.5. Экспериментальная съёмка профиля уступов
различными способами на карьере Кальмакыр.. 190

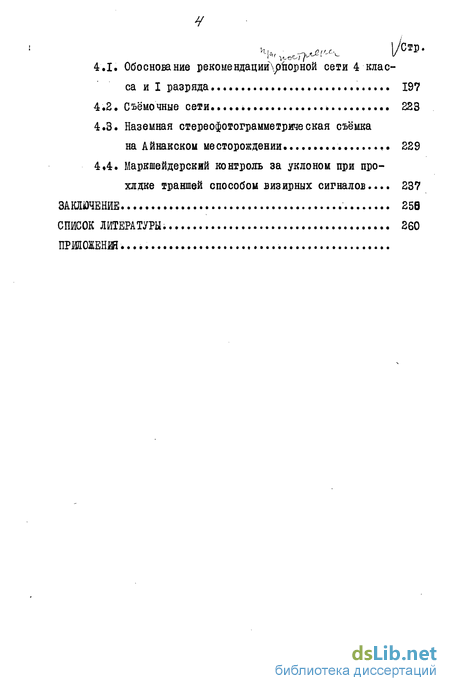

ГЛАВА 4. НЕКОТОРЫЕ РЕКОМЕНДАЦИЙ ПО ПРОИЗВОДСТВУ СЪЁМОЧНЫХ РАБОТ НА КАРЬЕРАХ В УСЛОВИЯХ АФГАНИСТАНА... 197
4.1. Обоснование рекомендации\опорной сети 4 класса и I разряда 197
4.2. Съёмочные сети....... 223
4.3. Наземная стереофотограмметріє екая съёмка на Айнакскоы месторождении 229
4.4. Маркшейдерский контроль за уклоном при прокладке траншей способом визирных сигналов.... 237
ЗАКЛЮЧЕНИЕ 25В
СПИСОК ЛИТЕРАТУРЫ. 260
- Географическое положение, климат и природные условия в районе месторождения Айнак и Кальмакыр
- Применение тригонометрического и высокоточного геометрического нивелирования на карьерах
- Выбор оптимальных условий фотографирования фототеодолитной съёмки карьера Айнак
- Обоснование рекомендации\опорной сети 4 класса и I разряда
Географическое положение, климат и природные условия в районе месторождения Айнак и Кальмакыр
Айнакское меднорудное месторождение расположено на юго-западных отрогах Гиндукуша в 30км на юг от г;. Кабула . В административном отношении территория месторождения относится к провинции Логар. Географические координаты месторождения: 3416 с.ш-,. и 6918 вид1.
Территория района характеризуется неравномерной расчлененностью рельефа!. Горные гряды северной, центральной и западной частей территории, сложенные, главным образом, докембрийскими метоморфическими перепадами, разделены широкими долинами, выполненными неогеновыми и четвертичными отложениями. Водоразделы, разделяющие их, располагаются полого и имеют северо-восточное направление. Вершины и котловины четко выражены Их относительное превышение над руслом долин 400-800м, максимальная абсолютная отметка в горах достигает 3014м, а минимальная 18Е5м.
Восточная часть территории характеризуется более высоким горным массивом, абсолютные отметки водоразделов достигают 3300--3500м). Максимальная отметка горы Габанд, расположенной в юго-восточной части, составляет 3531м. Относительные превышения водоразделов над Тальвегом долин порядка 100Ы300м. JF4 Склоны гор, обращенные на запад, круто обрываются,сбольшим і количеством глубоких озер, приобретающих вид ущелий и каньонов с отвесными бортами до 100 и более метрові. Восточные склоны более пологие.
Главными водными артериями района являются река Логар и река Чакари,хс расположенными 20 км от месторождения Айнак.
Климат района резко континентальный, сухой с жарким летом и холодной зимой. Температура воздуха на территории Айнакского месторождения летом /июль-август/ достигает440-745С Среднегодовая температура составляет +Ю,5г12,8. В зимние месяцы /январь, фе- ) враль/ температура воздуха опускается до -30С. Снежный покров ложится в январе, сохраняется около четырех месяцев и сходит в марте-апреле1.
Основное направление ветров в холодный период западное и юго-западное, в теплое время года - северное. Максимальная скорость ветра достигает 25-30 м/с. Среднегодовое количество осадков составляет 229-297,2мм, с ноября по апрель выпадает 202,7-180,6 мм или 88,5-91,6%. Максимальное количество осадков в сутки составляет 16,8-18,Змм.
Относительная влажность воздуха холодного периода года 64,52%, а теплого периода составляет 41-30%, минимальная влажность района 30-21%.
Растительность скудная,степная и полупустынная, на склонах гор лишь весной наблюдается зеленый покров трав, который полностью выгорает в середине лета. Только вдоль лек Логар и Чакара, где имеется достаточно влаги, возделываются поля, выращиваются фруктовые сады и строительный лес /тополь/t.
Населенность района сравнительно густая. Проживают, главным образом, пуштуны и таджики. Населенные пункты приурочены к доли
Применение тригонометрического и высокоточного геометрического нивелирования на карьерах
Применение тригонометрического и высокоточного геометрического нивелирования на карьерах. Тригонометрическое нивелирование находит широкое применение при производстве маркшейдерских работ. При выполнении работ на земной поверхности тригонометрическое нивелирование может исполъзо ваться для передачи высотных отмеюк на пункты, опорной сети, создаваемой в го%)-промдаленных районах, в гористой местности / 59J. Повсеместное применение тригонометрическое нивелирование находит при определении высот точеку развиваемых съёмочных сетей!.
При маркшейдерских работах на карьерах тригонометрическое ни-велирбвание является одним из основных способов передачи высотных отмешок на пункты съемочной сети. Средняя квадратическая ошибка определения высот пунктов съемочной сети по отношению к пунктам маркшейдерской опорной сети не должна быть более 0,1 м f5dj.
Определение высоты съемочных точек на карьерах тригонометрическим нивелированием должно выполняться в прямом ж обратном направлениях или в одном направлении, но не менее, чем с двух исходных пунктов-. Расхождением между двумя определениями высоты пунктов не должна превышать 0,03ZL /см/ при расстояниях до 1000 и и 0,02 L /СМ/ - при расстояниях более 1000 м где L- - длина линии, м. /"59J\ Максимальное расстояние от исходных пунктов до определяемых ограничивается величиной 2000 м, при этом в превышение, полученное односторонним тригонометрическим нивелированием, должна вводится поправка за кривизну Земли и рефракцию, если расстояние более 700 м, по формуле: горизонтальное проложение линии, радиус Земли
Таким образом, инструкция / 59j рекомендует использовать коэффициент рефракции, используемый в геоднзическмх сетях.
Другой областью маркшейдерских работ на карьерах, где может у проявляться влияние вертикальной составляющей рефракции, является . прецизионное геометрическое нивелирование, выполняемое для наблюдений за устойчивостью бортов карьера.
Как известно, вопросы устойчивости и деформации откосов карьеров относятся к числу весьма важных, т.к. от них часто зависит экономика добычи и безопасность труда, предельная глубина разработки, объём вскрыши и другие показатели.
В задачу маркшейдерской службы входит наблюдение за сдвижением горных пород при открытых разработках и обработка результатов наблюдений:. Для проведения наблюдений за сдвижением в соответствии с требованиями инструкции / I2 J в бортах карьера закладывают наблюдательные станции, на которых периодически, через определенные промежутки времени производятся инструментальные измерения. Наблюдательные станции, на которых периодически проводятся инструментальные наблюдения, представляют собой систему грунтовых реперов, которые закладывают по линиям, перпендикулярным к простиранию борта карьера.
. class3 ИССЛЕДОВАНИЕ РАЗЛИЧНЫХ СПОСОБОВ СЪЁМКИ class3
Выбор оптимальных условий фотографирования фототеодолитной съёмки карьера Айнак
Правильный выбор приборов для фототеодолитной съемки и применяемого негативного фотоматериала невозможна без исследования v спектральнной ярокости объекта фотографирования. При фототеодолитной съемке карьеров объектами фотографирования являются породные и рудные уступы, поэтому для определения оптимальных условий фотогоафирования необходимо изучение спектральной яркости мине- 1/ ральных и слагающих пород месторождения. Селективное изображение на негативных фотоматериалах каких-либо объектов возможно, если объекты имеют различную спеквральную яркость. Яркость объекта в общем случае выражается формулой ./4 J:
Воспроизведение яркостей объектов на черно-белом негативном фот материале выражается плотностью негатива. Соотношение яркостей двух точек объекта зависит от общих величин интегральных сумм, стоящих в правой части равенства 3.2 . В частном случае, при равенстве этим сумм, две точки объекта на негативе будут иметь одинаковую оптическую плотность. Тогда для разделения этих точек на негативе необходимо изменить яркости и Рг выделением перспективной области спектра путем применена! негативных слоев с соответствующей сенсибилизацией или использования светофильтров. Характеристика светофильтров или негативных фотоматериалов дается обычно в виде графиков.
Правильный подбор светофильтров или фотоматериалов, способствующий повыпению контрастности изображения каких-либо двух точек объекта, основан на знании ярокости этих точек!. Однако, аналитическое определение интегральных сумм, стоящих в прпвой части равнептва /3»1/ встречает непреодолимые трудности. Эта задача об-легчаеися при нахождении относительной яркости одной точки по отношению ко второй Энергетическая ярокость объекта может быть выражена как / 64_7
Рассматривая теперь ход изменения иоотношений яркостей по отдельным участкам спектра А Л , видим, что для данной длины волны Jl при равенстве энергетичзских освещенностей точек объекта, соотношение ярокстей пропорционально спектральный коэффициентам соответствующих точек объектаx
Существует также подход в данной проблеме, когда отношение @&ьь) рассматривается одновременно для нескольких объектов по отдельным участкам спектра Д Л и выбирается наиболее благоприятная область спектра, способствующая селективному изображению объектов на негативном фотоматериале. Однако, наши исследования отдельных образцов месторождения Айнак, имеющие оценочный характер, можно выполнить на основе рассмотрения графика соотношения спектральных коэффициентов отражения i/fit Выделение экстремальных значений такого графика подбором светофильтра и негативного фотоматерила позволит выбрать оптимальные условия фотографирования.
Обоснование рекомендации\опорной сети 4 класса и I разряда
Для производства маркшейдерских съёмок на карьерах Афганистана нами принимаются основные положения Инструкции, принятой в СССР, пр производству маркшейдерских работ /59/.
Учитывая некоторые специфические особенности природных и гор ных-геологических условий /высокие температуры, сложный высоко горный рельеф, комбинированный способ разработки месторождения/, возникает необходимость рассмотрения более подробно некоторых положения маркшейдерских работ с учётом специфических условий Афганистана в целом и Айнакского месторождения В соответствии с Инструкцией /5$7 опорные сети карьеров состоят из пунктов государственной геодезической сети 1-4 классов и сетей сгущения I и 2 разрядов. В связи с тем, что месторождение Айнак будет разрабатываться двумя спосрбами- открытым и подземным, возникает необходимость выполнения сложных маркшейдерских работ, требующих высокой точности /проведение вертикальных и горизонтальных сбоек встречными забоями и др. Так, например, в соответствии с проектом горных работ предполагаеися проходка около десяти вертикальных стволов .
В соответствии с Инструкцией /Ь%7 ошибка проведения встречными забоями вертикальных выработок не должна превышать 0.30м.
Учитывая, что триангуляционная сеть 4 класса в рамках Айнакского месторождения создавалась на первой "стадии производства геологоразведочных работ и к тому же некоторые пункты 4 класса и большинство пунктов I и Z разрядов утрачены, возникает необходимость реконструкции сетей 4 класса и I разряда с целью увеличения точности их положения и приближения пунктов 4 класса к основным объектам, связанным со вскрытием и разработкой месторождения.
В качестве опорных пунктов для развития сети триангуляции 4 класса приняты пункты сети 2 и 3 класса, существующих неподалеку от месторождения Айнак /см. рисі/ / Предлагаемая сеть пунктов триангуляции 4 класса /Дербану Тагар, Джавхар, Обпаран/ обеспечивает территории центрального и восточного участков месторождения Они могут быть использованы как опорная сеяь карьеров и подземных выработок/ и как основа развития сети I разряда непосредственно на территории центрального карьера с пунктами 1,2,3,4,5,6 /рис.4.I/. Из рисунка видно, что пункты 4 класса на месторождении максимально приближены к границам карьера и проектируемым вертикальным стволам.
