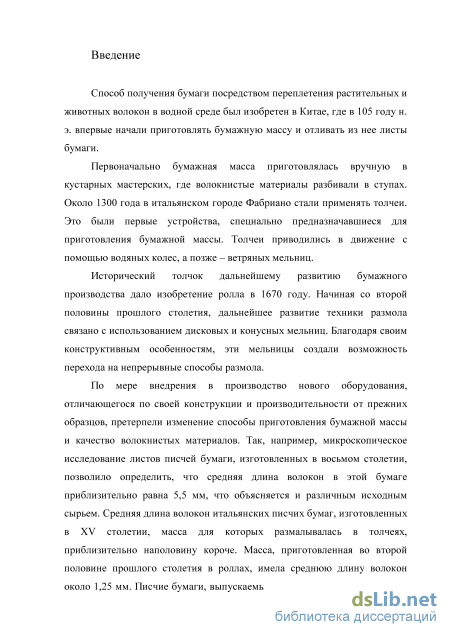

Введение

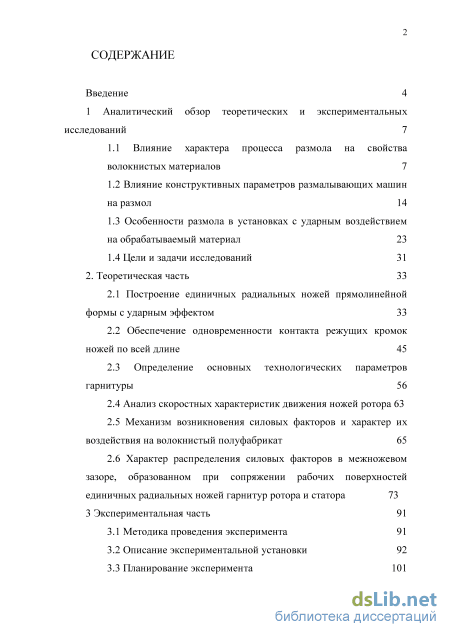

1 Аналитический обзор теоретических и экспериментальных исследований 7

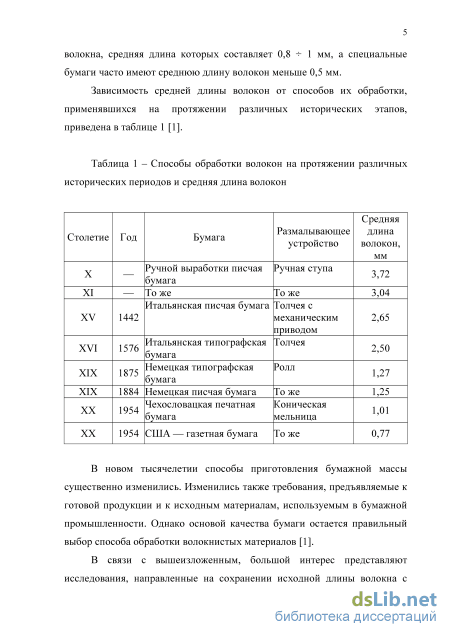

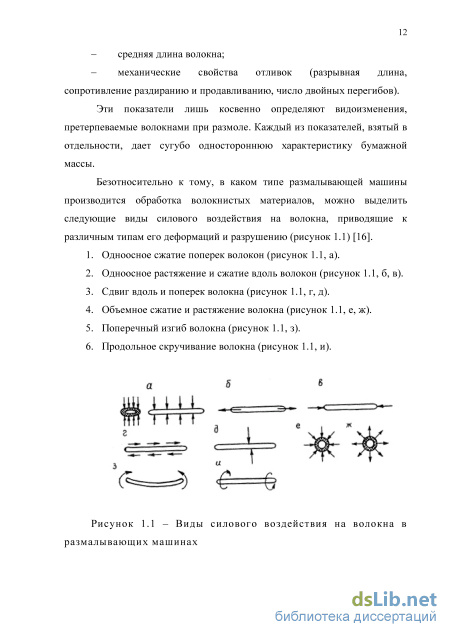

1.1 Влияние характера процесса размола на свойства волокнистых материалов 7

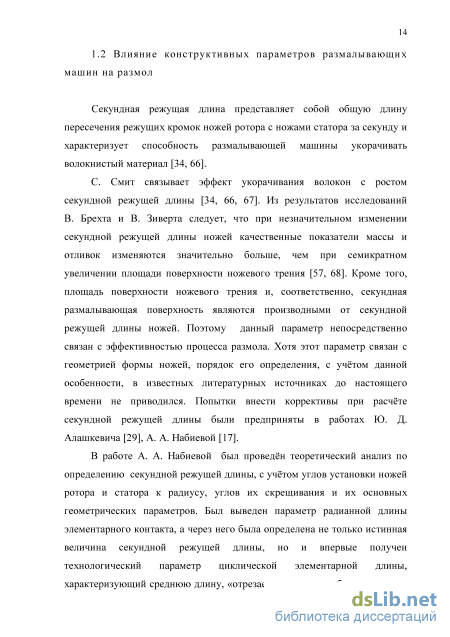

1.2 Влияние конструктивных параметров размалывающих машин на размол 14
1.3 Особенности размола в установках с ударным воздействием на обрабатываемый материал 23
1.4 Цели и задачи исследований 31
2. Теоретическая часть 33
2.1 Построение единичных радиальных ножей прямолинейной формы с ударным эффектом 33
2.2 Обеспечение одновременности контакта режущих кромок ножей по всей длине 45
2.3 Определение основных технологических параметров гарнитуры 56
2.4 Анализ скоростных характеристик движения ножей ротора 63
2.5 Механизм возникновения силовых факторов и характер их воздействия на волокнистый полуфабрикат 65
2.6 Характер распределения силовых факторов в межножевом зазоре, образованном при сопряжении рабочих поверхностей единичных радиальных ножей гарнитур ротора и статора 73
3 Экспериментальная часть 91
3.1 Методика проведения эксперимента 91
3.2 Описание экспериментальной установки 92
3.3 Планирование эксперимента 101
3.4 Результаты экспериментальных исследований для гарнитуры ударного типа без скоса фасок 106
3.5 Определение оптимального режима размола волокнистого полуфабриката при использовании ножевой гарнитуры дисковой
мельницы с ударным эффектом без скоса фасок 118
3.6 Результаты экспериментальных исследований для гарнитуры ударного типа с различными углами скоса фасок 119
3.7 Определение оптимального режима размола волокнистого полуфабриката при использовании ножевой гарнитуры дисковой мельницы с ударным эффектом для различных углов скоса фасок 132
4 Практическая реализация 135
Общее заключение 139
Библиографический список
- Особенности размола в установках с ударным воздействием на обрабатываемый материал
- Обеспечение одновременности контакта режущих кромок ножей по всей длине
- Результаты экспериментальных исследований для гарнитуры ударного типа без скоса фасок
- Результаты экспериментальных исследований для гарнитуры ударного типа с различными углами скоса фасок
Особенности размола в установках с ударным воздействием на обрабатываемый материал

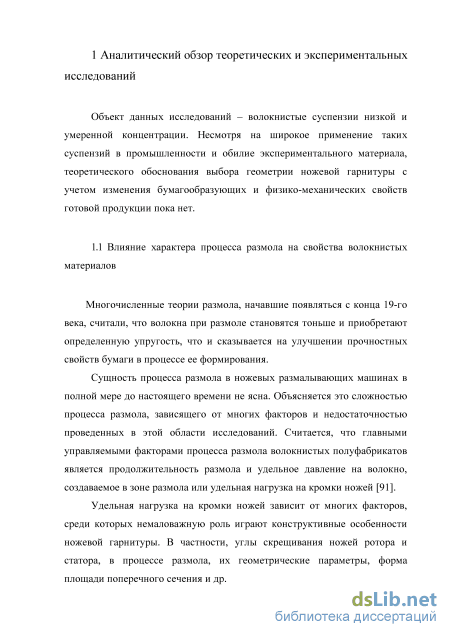

Многочисленные теории размола, начавшие появляться с конца 19-го века, считали, что волокна при размоле становятся тоньше и приобретают определенную упругость, что и сказывается на улучшении прочностных свойств бумаги в процессе ее формирования.
Сущность процесса размола в ножевых размалывающих машинах в полной мере до настоящего времени не ясна. Объясняется это сложностью процесса размола, зависящего от многих факторов и недостаточностью проведенных в этой области исследований. Считается, что главными управляемыми факторами процесса размола волокнистых полуфабрикатов является продолжительность размола и удельное давление на волокно, создаваемое в зоне размола или удельная нагрузка на кромки ножей [91].

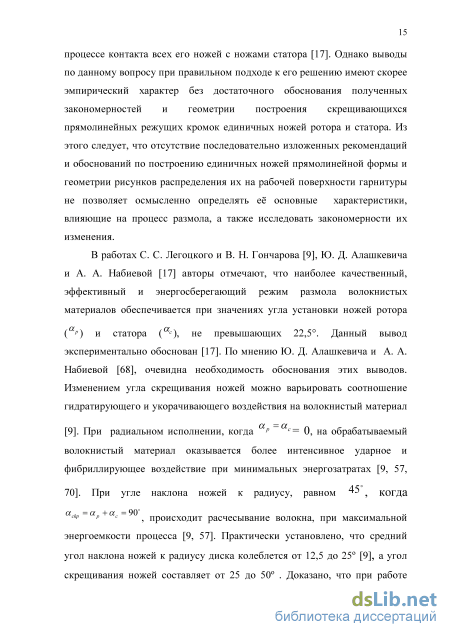

Удельная нагрузка на кромки ножей зависит от многих факторов, среди которых немаловажную роль играют конструктивные особенности ножевой гарнитуры. В частности, углы скрещивания ножей ротора и статора, в процессе размола, их геометрические параметры, форма площади поперечного сечения и др. Угол скрещивания ножей гарнитуры ротора и статора является параметром, с помощью которого можно варьировать соотношение гидратирующего и укорачивающего воздействия на волокнистый материал, а также удельный расход электроэнергии на размол.

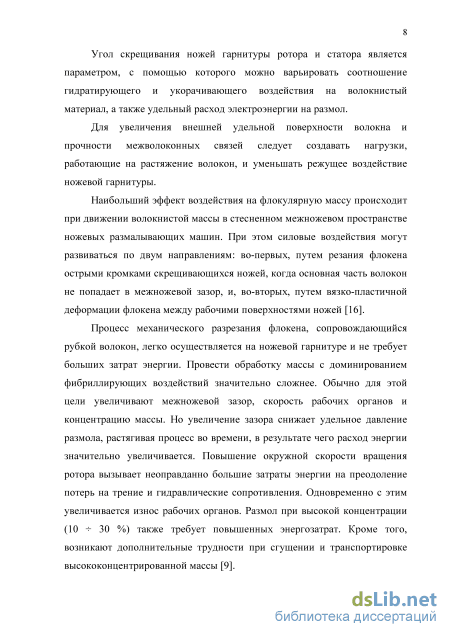

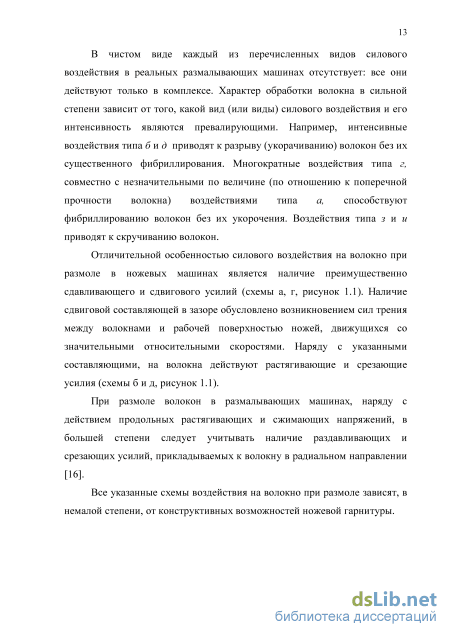

Для увеличения внешней удельной поверхности волокна и прочности межволоконных связей следует создавать нагрузки, работающие на растяжение волокон, и уменьшать режущее воздействие ножевой гарнитуры.
Наибольший эффект воздействия на флокулярную массу происходит при движении волокнистой массы в стесненном межножевом пространстве ножевых размалывающих машин. При этом силовые воздействия могут развиваться по двум направлениям: во-первых, путем резания флокена острыми кромками скрещивающихся ножей, когда основная часть волокон не попадает в межножевой зазор, и, во-вторых, путем вязко-пластичной деформации флокена между рабочими поверхностями ножей [16].
Процесс механического разрезания флокена, сопровождающийся рубкой волокон, легко осуществляется на ножевой гарнитуре и не требует больших затрат энергии. Провести обработку массы с доминированием фибриллирующих воздействий значительно сложнее. Обычно для этой цели увеличивают межножевой зазор, скорость рабочих органов и концентрацию массы. Но увеличение зазора снижает удельное давление размола, растягивая процесс во времени, в результате чего расход энергии значительно увеличивается. Повышение окружной скорости вращения ротора вызывает неоправданно большие затраты энергии на преодоление потерь на трение и гидравлические сопротивления. Одновременно с этим увеличивается износ рабочих органов. Размол при высокой концентрации (10 - 30 %) также требует повышенных энергозатрат. Кроме того, возникают дополнительные трудности при сгущении и транспортировке высоко концентрированной массы [9]. X. Экспенмиллер [1], базируясь на работах С. Смита [90] и Л. Брехта [68] с сотрудниками, предложил гипотезу о пяти стадиях размола между ножами мельницы:
В первой стадии происходит сближение ножей с нависшими на их кромках волокнистыми наслойками.

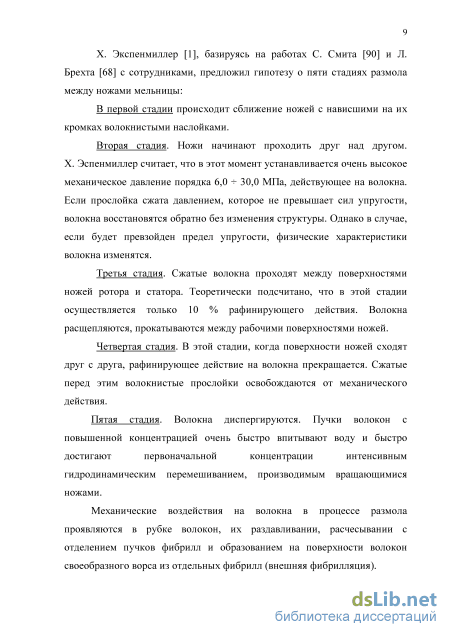

Вторая стадия. Ножи начинают проходить друг над другом. X. Эспенмиллер считает, что в этот момент устанавливается очень высокое механическое давление порядка 6,0 - 30,0 МПа, действующее на волокна. Если прослойка сжата давлением, которое не превышает сил упругости, волокна восстановятся обратно без изменения структуры. Однако в случае, если будет превзойден предел упругости, физические характеристики волокна изменятся.
Третья стадия. Сжатые волокна проходят между поверхностями ножей ротора и статора. Теоретически подсчитано, что в этой стадии осуществляется только 10 % рафинирующего действия. Волокна расщепляются, прокатываются между рабочими поверхностями ножей.
Четвертая стадия. В этой стадии, когда поверхности ножей сходят друг с друга, рафинирующее действие на волокна прекращается. Сжатые перед этим волокнистые прослойки освобождаются от механического действия.
Пятая стадия. Волокна диспергируются. Пучки волокон с повышенной концентрацией очень быстро впитывают воду и быстро достигают первоначальной концентрации интенсивным гидродинамическим перемешиванием, производимым вращающимися ножами. Механические воздействия на волокна в процессе размола проявляются в рубке волокон, их раздавливании, расчесывании с отделением пучков фибрилл и образованием на поверхности волокон своеобразного ворса из отдельных фибрилл (внешняя фибрилляция). Гидродинамические воздействия выражаются, прежде всего, в ударах волокнистой суспензии о размалывающие органы и стенки размалывающего аппарата. Эти гидродинамические удары дополняют механические воздействия на волокна. Одновременно при этом имеет место трение волокон друг о друга в зоне размола и пульсации гидродинамического давления в узком зазоре между ножами ротора и статора при их набегании и сходе в процессе вращения ротора.
Таким образом, главная цель размола заключается в подготовке поверхности целлюлозных волокон к образованию межволоконных сил связей, приданию волокнам способности связываться между собой в прочный бумажный лист. Это достигается частичным разрушением и удалением наружных клеточных стенок, повышением гибкости и пластичности волокон за счет ослабления и усиленного набухания целлюлозного волокна в межфибриллярных пространствах и на поверхности фибрилл [30].

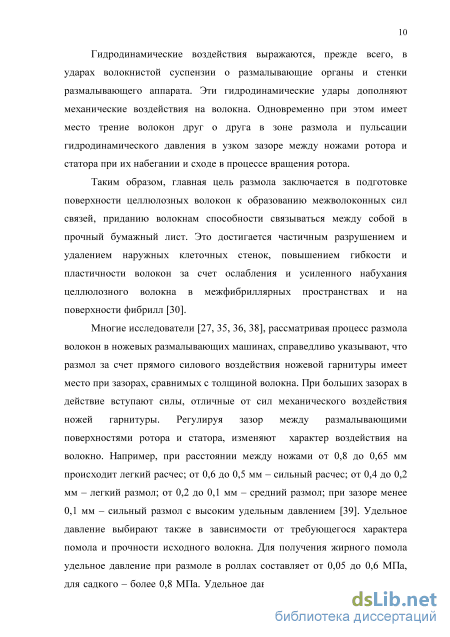

Многие исследователи [27, 35, 36, 38], рассматривая процесс размола волокон в ножевых размалывающих машинах, справедливо указывают, что размол за счет прямого силового воздействия ножевой гарнитуры имеет место при зазорах, сравнимых с толщиной волокна. При больших зазорах в действие вступают силы, отличные от сил механического воздействия ножей гарнитуры. Регулируя зазор между размалывающими поверхностями ротора и статора, изменяют характер воздействия на волокно. Например, при расстоянии между ножами от 0,8 до 0,65 мм происходит легкий расчес; от 0,6 до 0,5 мм - сильный расчес; от 0,4 до 0,2 мм - легкий размол; от 0,2 до 0,1 мм - средний размол; при зазоре менее 0,1 мм - сильный размол с высоким удельным давлением [39]. Удельное давление выбирают также в зависимости от требующегося характера помола и прочности исходного волокна. Для получения жирного помола удельное давление при размоле в роллах составляет от 0,05 до 0,6 МПа, для садкого - более 0,8 МПа. Удельное давление у конических мельниц с наборной гарнитурой обычно находится в пределах от 0,2 до 0,4 МПа, с литой гарнитурой - до 0,05 МПа, у дисковых мельниц - от 0,07 до 0,2 МПа.

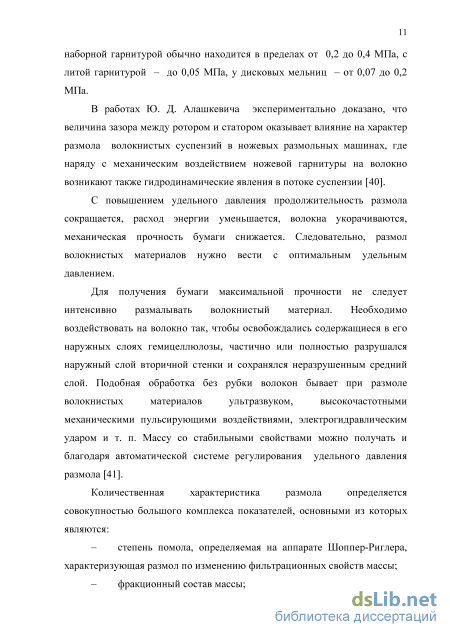

В работах Ю. Д. Алашкевича экспериментально доказано, что величина зазора между ротором и статором оказывает влияние на характер размола волокнистых суспензий в ножевых размольных машинах, где наряду с механическим воздействием ножевой гарнитуры на волокно возникают также гидродинамические явления в потоке суспензии [40].
