Содержание к диссертации
Введение

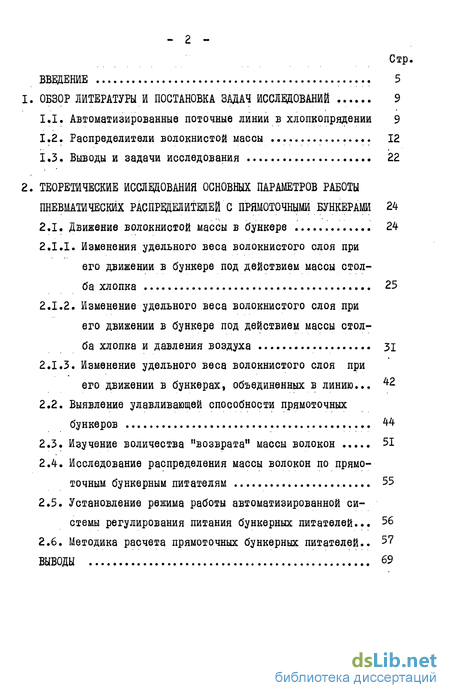

1. Обзор литературы и постановка задач исследований 9
1.1. Автоматизированные поточные линии в хлопкопрядении 9
1.2. Распределители волокнистой массы 12
1.3. Выводы и задачи исследования 22
2. Теоретические исследования основных параметров работы пневматических распределителей с прямоточными бункерами 24
2.1. Движение волокнистой массы в бункере 24
2.1.1. Изменения удельного веса волокнистого слоя при его движении в бункере под действием массы столба хлопка 25
2.1.2. Изменение удельного веса волокнистого слоя при его движении в бункере под действием массы столба хлопка и давления воздуха 31
2.1.3. Изменение удельного веса волокнистого слоя при его движении в бункерах, объединенных в линию ... 42
2.2. Выявление улавливающей способности прямоточных бункеров 44
2.3. Изучение воличества "возврата" массы волокон 51
2.4. Исследование распределения массы волокон по прямоточным бункерным питателям 55
2.5. Установление режима работы автоматизированной системы регулирования питания бункерных питателей... 56
2.6. Методика расчета прямоточных бункерных питателей.. 57

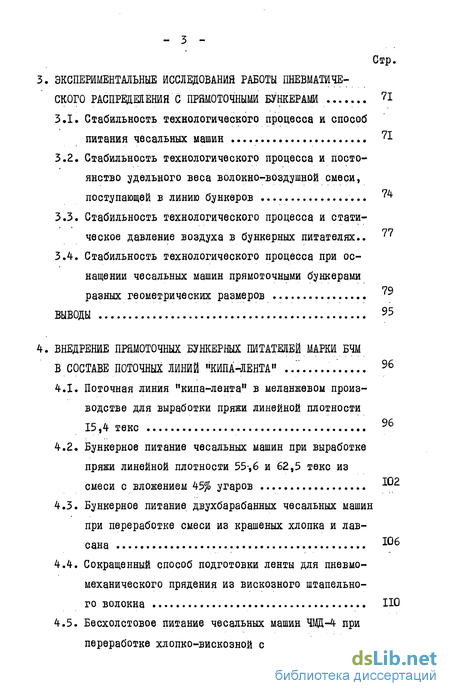

3 Экспериментальные исследований работы пневматиче ского распределения с прямоточными бункерами
3.1. Стабильность технологического процесса и способ питания чесальных машин
3.2. Стабильность технологического процесса и постоянство удельного веса волокно-воздушной смеси, поступающей в линию бункеров
3.3. Стабильность технологического процесса и статическое давление воздуха в бункерных питателях..
3.4. Стабильность технологического процесса при оснащении чесальных машин прямоточными бункерами разных геометрических размеров
4. Внедрение прямоточных бункерных питателей марки бчм в составе поточных линий "кипа-лента
4.1. Поточная линия "кипа-лента" в меланжевом произ водстве для выработки пряжи линейной плотности 15,4 текс 96
4.2. Бункерное питание чесальных машин при выработке пряжи линейной плотности 55-,6 и 62,5 текс из смеси с вложением 45$ угаров
4.3. Бункерное питание двухбарабанных чесальных машин при переработке смеси из крашеных хлопка и лавсана
4.4. Сокращенный способ подготовки ленты для пневмомеханического прядения из вискозного штапельного волокна
4.5. Бесхолстовое питание чесальных машин ЧМД-4 при переработке хлопко-вискозной смеси в условиях меланжевого производства

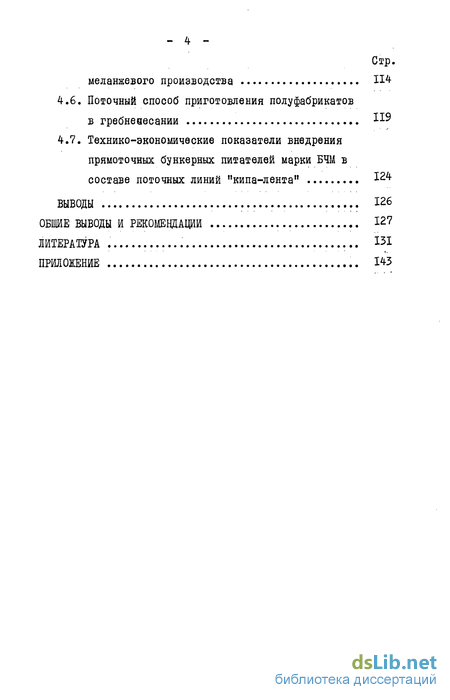

4.6. Поточный способ приготовления полуфабрикатов в гребненесании
4.7. Технико-экономические показатели внедрения прямоточных бункерных питателей марки БЧМ в составе поточных линий "кипа-лента"
Общие выводы и рекомендации 127
Литература 131
Приложение 143
- Изменения удельного веса волокнистого слоя при его движении в бункере под действием массы столба хлопка
- Изменение удельного веса волокнистого слоя при его движении в бункерах, объединенных в линию
- Стабильность технологического процесса и постоянство удельного веса волокно-воздушной смеси, поступающей в линию бункеров
- Бункерное питание чесальных машин при выработке пряжи линейной плотности 55-,6 и 62,5 текс из смеси с вложением 45$ угаров

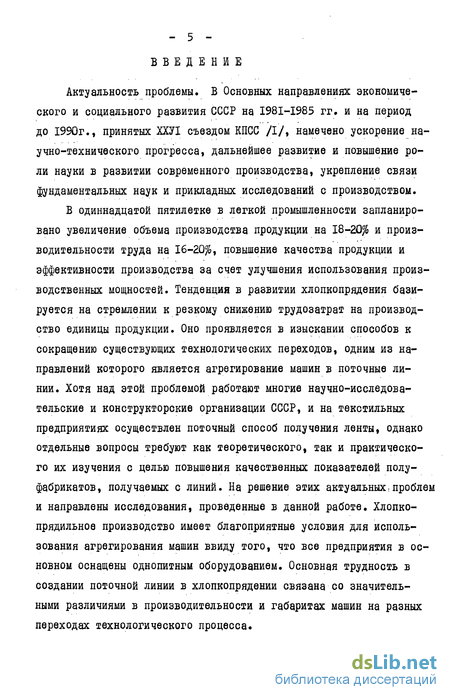

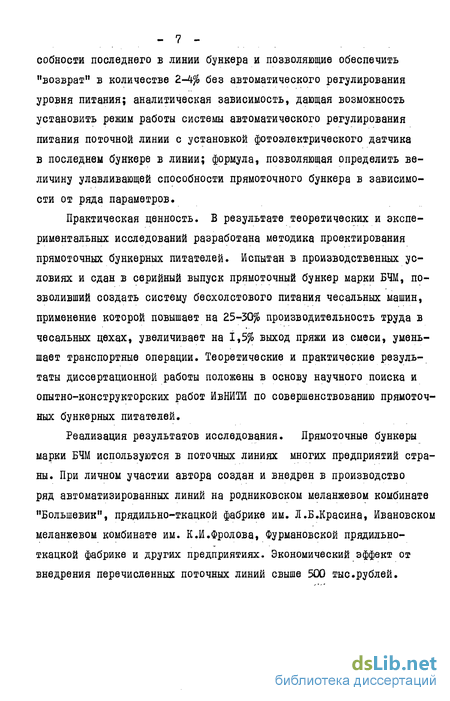

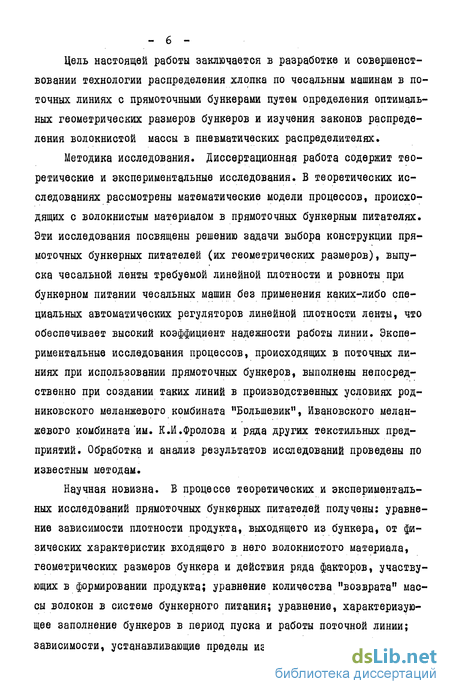

Введение к работе
