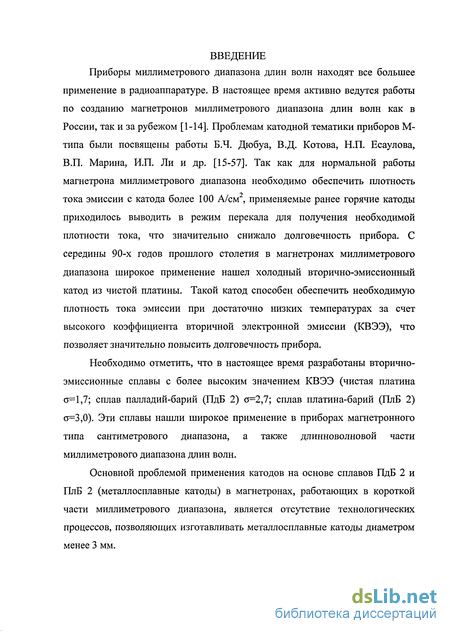

Введение к работе

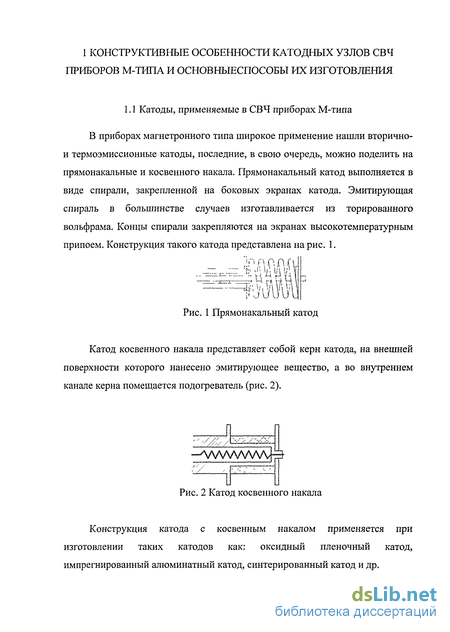

Актуальность проблемы. Приборы миллиметрового диапазона длин волн находят все большее применение в радиоаппаратуре. В настоящее время активно ведутся работы по созданию магнетронов миллиметрового диапазона длин волн как в России, так и за рубежом. Проблемам катодной тематики приборов М-типа были посвящены работы Б.Ч. Дюбуа, В.Д. Котова, Н.П. Есаулова, В.П. Марина, И.П. Ли и др. Так как для нормальной работы магнетрона миллиметрового диапазона необходимо обеспечить плотность тока эмиссии с катода в импульсе более 100 А/см2, применяемые ранее горячие катоды приходилось выводить в режим перекала для получения необходимой плотности тока, что значительно снижало долговечность прибора. С середины 90-х годов прошлого столетия в магнетронах миллиметрового диапазона широкое применение нашел холодный вторичноэмиссионный катод из чистой платины. Такой катод способен обеспечить необходимую плотность тока эмиссии при достаточно низких температурах за счет высокого коэффициента вторичной электронной эмиссии (КВЭЭ), что позволяет значительно повысить долговечность прибора.
Необходимо отметить, что в настоящее время разработаны вторично-эмиссионные сплавы с более высоким значением КВЭЭ (чистая платина =1,7; сплав палладий-барий (ПдБ 2) =2,7; сплав платина-барий (ПлБ 2) =3,0). Эти сплавы нашли широкое применение в приборах магнетронного типа сантиметрового диапазона, а также длинноволновой части миллиметрового диапазона длин волн.
Однако, несмотря на явные преимущества металлосплавных катодов в части повышения долговечности магнетрона, вплоть до настоящего времени единственным в мире магнетроном 2-миллиметрового диапазона с иридий-лантановым горячим катодом промышленного образца с выходной импульсной мощностью 4 кВт, является разработка ОАО «Плутон». Основным недостатком данного магнетрона является малая долговечность (500 часов).

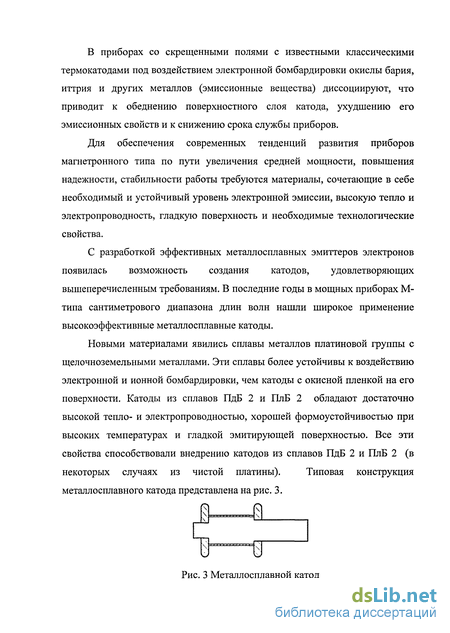

Основной проблемой применения катодов на основе сплавов ПдБ 2 и ПлБ 2 (металлосплавные катоды) в магнетронах, работающих в коротковолновой части миллиметрового диапазона, является отсутствие технологических процессов и конструкций, позволяющих изготавливать металлосплавные катоды диаметром мене 3 мм.

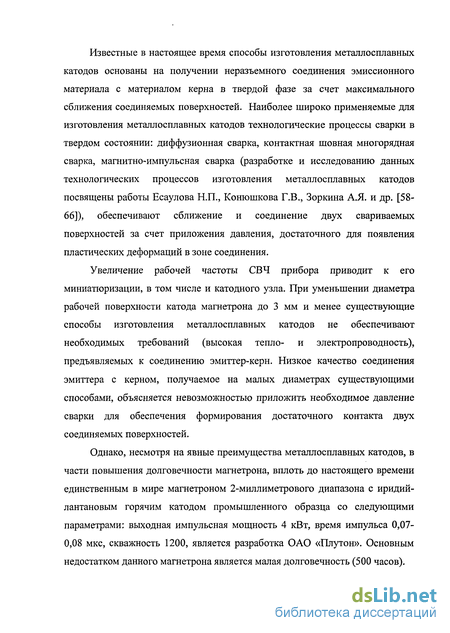

Известные в настоящее время способы изготовления металлосплавных катодов основаны на получении неразъемного соединения эмиссионного материала с материалом керна в твердой фазе за счет максимального сближения соединяемых поверхностей. Наиболее широко применяемые для изготовления металлосплавных катодов технологические процессы сварки в твердом состоянии: диффузионная сварка, контактная шовная многорядная сварка, магнитно-импульсная сварка (разработке и исследованию данных технологических процессов изготовления металлосплавных катодов посвящены работы Есаулова Н.П., Конюшкова Г.В., Зоркина А.Я. и др.), обеспечивают сближение и соединение двух свариваемых поверхностей за счет приложения давления и нагрева, достаточных для появления пластических деформаций в зоне соединения.

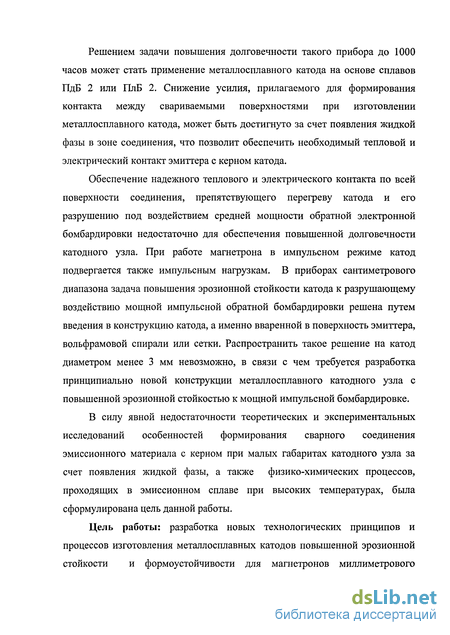

Решением задачи повышения долговечности магнетрона миллиметрового диапазона до 1000 часов может стать применение металлосплавного катода на основе сплавов ПдБ 2 или ПлБ 2. Снижение усилия, прилагаемого для формирования контакта между свариваемыми поверхностями при изготовлении металлосплавного катода, может быть достигнуто за счет появления жидкой фазы в зоне соединения, что позволит обеспечить необходимый тепловой и электрический контакт эмиттера с керном катода.
Обеспечение надежного теплового и электрического контакта по всей поверхности соединения, препятствующего перегреву катода и его разрушению под воздействием средней мощности обратной электронной бомбардировки, недостаточно для повышения долговечности катодного узла. При работе магнетрона в импульсном режиме необходимо также повысить стойкость катода к импульсным нагрузкам.
Современные тенденции в развитии СВЧ приборостроения в направлении уменьшения длин волн до 2 мм и менее требуют разработки новых технологических принципов и процессов изготовления малогабаритных металлосплавных платино-бариевых и палладий-бариевых катодов.
В силу явной недостаточности теоретических и экспериментальных исследований особенностей формирования сварного соединения эмиссионного материала с керном при малых габаритах катодного узла за счет появления жидкой фазы, а также физико-химических процессов, проходящих в эмиссионном сплаве при высоких температурах, была сформулирована цель данной работы.
Цель работы: разработка новых технологических принципов и процессов изготовления металлосплавных катодов повышенной эрозионной стойкости и формоустойчивости для магнетронов миллиметрового диапазона высокой мощности и исследование физических процессов при их изготовлении и эксплуатации.

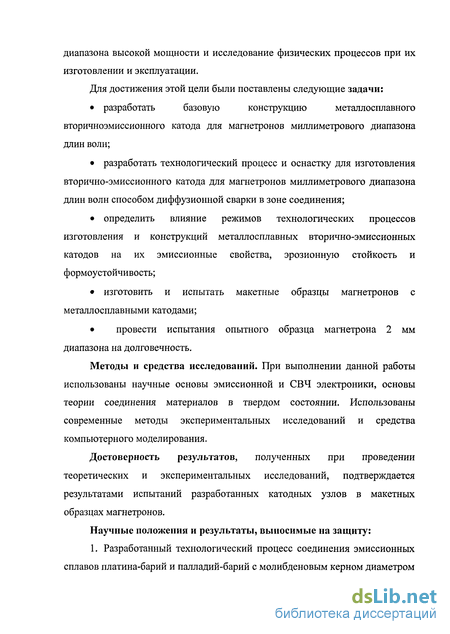

Для достижения этой цели были поставлены следующие задачи:
разработать базовую конструкцию металлосплавного вторичноэмиссионного катода для магнетронов миллиметрового диапазона длин волн;
разработать технологический процесс и оснастку для изготовления вторично-эмиссионного катода для магнетронов миллиметрового диапазона длин волн способом диффузионной сварки в зоне соединения;
определить влияние режимов технологических процессов изготовления и конструкций металлосплавных вторично-эмиссионных катодов на их эмиссионные свойства, эрозионную стойкость и формоустойчивость;
изготовить и испытать макетные образцы магнетронов с металлосплавными катодами;
провести испытания опытного образца магнетрона 2 мм диапазона на долговечность.
Методы и средства исследований. При выполнении данной работы использованы научные основы эмиссионной и СВЧ электроники, основы теории соединения материалов в твердом состоянии. Использованы современные методы экспериментальных исследований и средства компьютерного моделирования.
Достоверность результатов, полученных при проведении теоретических и экспериментальных исследований, подтверждается результатами испытаний разработанных катодных узлов в макетных образцах магнетронов.
Научные положения и результаты, выносимые на защиту:
-

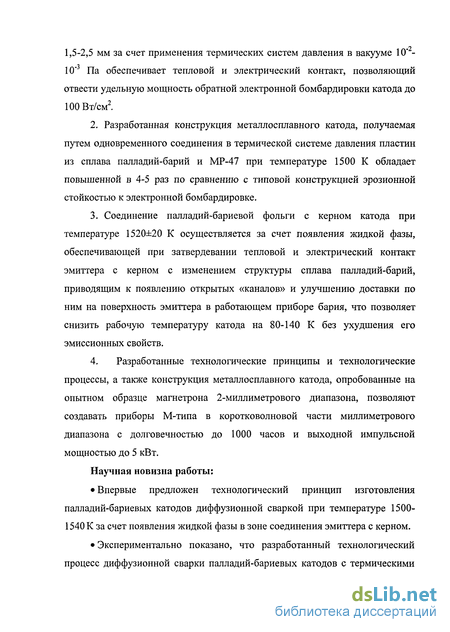

Разработанный технологический процесс соединения эмиссионных сплавов платина-барий и палладий-барий с молибденовым керном диаметром 1,5-2,5 мм за счет применения термических систем давления в вакууме 10-2-10-3 Па обеспечивает тепловой и электрический контакт, позволяющий отвести удельную мощность обратной электронной бомбардировки катода до 100 Вт/см2.
-
Разработанная конструкция металлосплавного катода, получаемая путем одновременного соединения в термической системе давления пластин из сплава палладий-барий и МР-47 при температуре 1500 К обладает повышенной в 4-5 раз по сравнению с типовой конструкцией эрозионной стойкостью к электронной бомбардировке.
-
Соединение палладий-бариевой фольги с керном катода при температуре 1520±20 К осуществляется за счет появления жидкой фазы, обеспечивающей при затвердевании тепловой и электрический контакт эмиттера с керном с изменением структуры сплава палладий-барий, приводящим к появлению открытых «каналов» и улучшению доставки по ним на поверхность эмиттера в работающем приборе бария, что позволяет снизить рабочую температуру катода на 80-140 К без ухудшения его эмиссионных свойств.
-
Разработанные технологические принципы и технологические процессы, а также конструкция металлосплавного катода, опробованные на опытном образце магнетрона 2-миллиметрового диапазона, позволяют создавать приборы М-типа в коротковолновой части миллиметрового диапазона с долговечностью до 1000 часов и выходной импульсной мощностью до 5 кВт.
Научная новизна работы:
Впервые предложен технологический принцип изготовления палладий-бариевых катодов диффузионной сваркой при температуре 1500-1540 К за счет появления жидкой фазы в зоне соединения эмиттера с керном.
Экспериментально показано, что разработанный технологический процесс диффузионной сварки палладий-бариевых катодов с термическими системами давления через промежуточные прослои из сплава МР-47 при температуре 1500-1540 К обеспечивает необходимое качество соединения катодного узла (механическую прочность, формоустойчивость, теплопроводность, электропроводность, эмиссионные свойства, стойкость к электронной и ионной эрозии) при изготовлении катодов диаметром 1,5-2,5 мм.

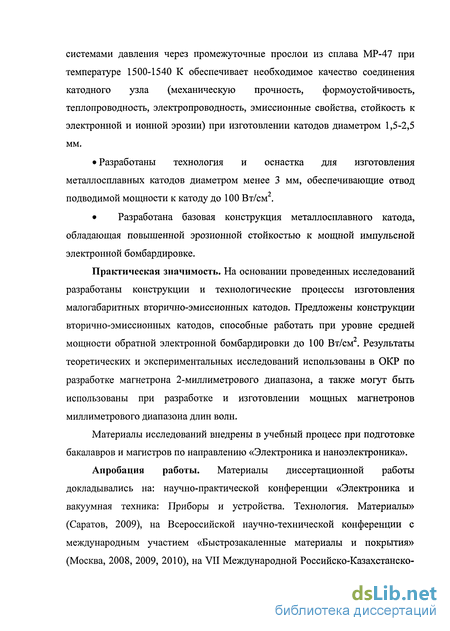

Разработаны технология и оснастка для изготовления металлосплавных катодов диаметром менее 3 мм, обеспечивающие отвод подводимой мощности к катоду до 100 Вт/см2.
Разработана базовая конструкция металлосплавного катода, обладающая повышенной эрозионной стойкостью к мощной импульсной электронной бомбардировке.
Практическая значимость. На основании проведенных исследований разработаны конструкции и технологические процессы изготовления малогабаритных вторично-эмиссионных катодов. Предложены конструкции вторично-эмиссионных катодов, способные работать при уровне средней мощности обратной электронной бомбардировки до 100 Вт/см2. Результаты теоретических и экспериментальных исследований использованы в ОКР по разработке магнетрона 2-миллиметрового диапазона, а также могут быть использованы при разработке и изготовлении мощных магнетронов миллиметрового диапазона длин волн.
Материалы исследований внедрены в учебный процесс при подготовке бакалавров и магистров по направлению «Электроника и наноэлектроника».
Апробация работы. Материалы диссертационной работы докладывались на: научно-практической конференции «Электроника и вакуумная техника: Приборы и устройства. Технология. Материалы» (Саратов, 2009), на Всероссийской научно-технической конференции с международным участием «Быстрозакаленные материалы и покрытия» (Москва, 2008, 2009, 2010), на VII Международной Российско-Казахстанско-Японской научной конференции «Перспективные технологии, оборудование и аналитические системы для материаловедения и наноматериалов» (Волгоград, 2009), на Всероссийской молодежной выставке-конкурсе прикладных исследований, изобретений и инноваций (Саратов, 2009), на научно-технических конференциях «Вакуумная наука и техника» (Москва, 2009, 2011).
Публикации. По теме диссертации опубликовано 12 работ (2 статьи в журналах, рекомендованных ВАК РФ, 10 статей в научных сборниках).
Личный вклад автора заключается в постановке цели и задач исследования, проведении численных расчетов, необходимых для интерпретации результатов экспериментальных исследований. Представленные экспериментальные исследования проводились автором. Обсуждения полученных теоретических и экспериментальных данных проводились вместе с соавторами статей. Автором лично разработан конструкция и технология изготовления катодного узла диаметром эмиттера 2 мм для магнетрона миллиметрового диапазона.
Структура и объем диссертации. Диссертация состоит из введения, четырех глав, заключения, списка использованной литературы, изложена на 114 листах, содержит 76 рисунков, 2 таблицы, список использованных источников из 137 работ.
