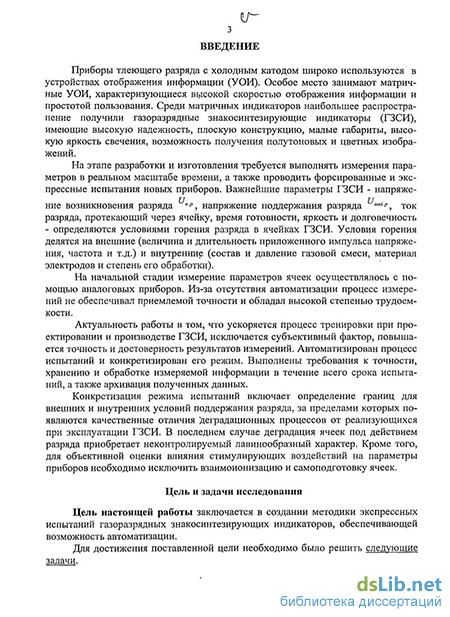

Введение к работе
Актуальность работы
Приборы тлеющего разряда с холодным катодом широко используются в устройствах отображения информации (УОИ). Особое место занимают матричные УОИ, характеризующиеся высокой скоростью отображения информации и простотой пользования. Среди матричных индикаторов наибольшее распространение получили газоразрядные знакосинтезирующие индикаторы (ГЗСИ), имеющие высокую надежность, плоскую конструкцию, малые габариты, высокую яркость свечения, возможность получения полутоновых и цветных изображений. На этапе разработки и изготовления требуется выполнять измерения параметров в реальном масштабе времени, а также проводить форсированные и экспрессные испытания новых приборов. Важнейшие параметры ГЗСИ - напряжение возникновения разряда Uв ,
напряжение поддержания разряда Unodp, ток разряда, протекающий через
ячейку, время готовности, яркость и долговечность - определяются условиями горения разряда в ячейках ГЗСИ. Условия горения делятся на внешние (величина и длительность приложенного импульса напряжения, частота и т.д.) и внутренние (состав и давление газовой смеси, материал электродов и степень его обработки). На начальной стадии измерение параметров ячеек осуществлялось с помощью аналоговых приборов. Из-за отсутствия автоматизации процесс измерений не обеспечивал приемлемой точности и обладал высокой степенью трудоемкости. Актуальность работы в том, что ускоряется процесс тренировки при проектировании и производстве ГЗСИ, исключается субъективный фактор, повышается точность и достоверность результатов измерений. Автоматизирован процесс испытаний и конкретизирован его режим. Выполнены требования к точности, хранению и обработке измеряемой информации в течение всего срока испытаний, а также архивация полученных данных.
Конкретизация режима испытаний включает определение границ для внешних и внутренних условий поддержания разряда, за пределами которых появляются качественные отличия деградационных процессов от реализующихся при эксплуатации ГЗСИ. В последнем случае деградация ячеек под действием разряда приобретает неконтролируемый лавинообразный характер. Кроме того, для объективной оценки влияния стимулирующих воздействий на параметры приборов необходимо исключить взаимоионизацию и самоподготовку ячеек.
Цель и задачи исследования
Цель настоящей работы заключается в создании методики экспрессных испытаний газоразрядных знакосинтезирующих индикаторов, обеспечивающей возможность автоматизации.
Для достижения поставленной цели необходимо было решить следующие задачи.

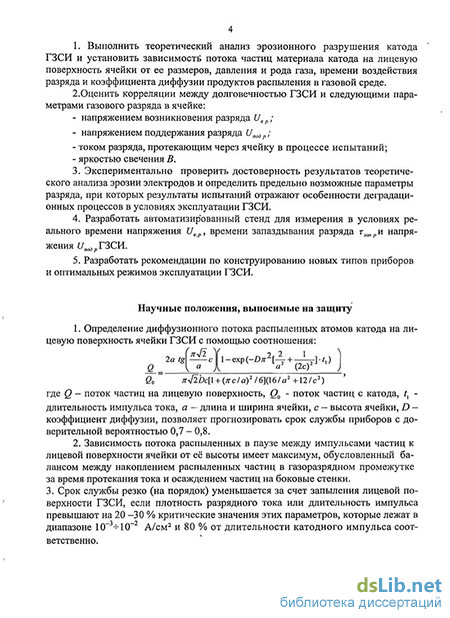

1. Выполнить теоретический анализ эрозионного разрушения катода ГЗСИ и установить зависимость потока частиц материала катода на лицевую поверхность ячейки от ее размеров, давления и рода газа, времени воздействия разряда и коэффициента диффузии продуктов распыления в газовой среде.
2.Оценить корреляции между долговечностью ГЗСИ и следующими параметрами газового разряда в ячейке:
напряжением возникновения разряда Uв ;
напряжением поддержания разряда Unodp;
током разряда, протекающим через ячейку в процессе испытаний;
яркостью свечения В.
3. Экспериментально проверить достоверность результатов
теоретического анализа эрозии электродов и определить предельно возможные
параметры разряда, при которых результаты испытаний отражают особенности
деградационных процессов в условиях эксплуатации ГЗСИ.
4. Разработать автоматизированный стенд для измерения в условиях
реального времени напряжения Uep, времени запаздывания разряда тзапри
напряжения UnodpT3CR.
5. Разработать рекомендации по конструированию новых типов приборов
и оптимальных режимов эксплуатации ГЗСИ.
Научные положения, выносимые на защиту
1. Определение диффузионного потока распыленных атомов катода на лицевую поверхность ячейки ГЗСИ с помощью соотношения:
с
V а А
2а tg
l-exp(-Dz2[\ + -±-].tl)
а (2с)
бо жл[20с[\ + (жс/а)2 /6](16/а2 +12/с2)
где Q - поток частиц на лицевую поверхность, Q0 - поток частиц с катода, tx -
длительность импульса тока, а - длина и ширина ячейки, с - высота ячейки, D -коэффициент диффузии, позволяет прогнозировать срок службы приборов с доверительной вероятностью 0,7 - 0,8.
2. Зависимость потока распыленных в паузе между импульсами частиц к
лицевой поверхности ячейки от её высоты имеет максимум, обусловленный
балансом между накоплением распыленных частиц в газоразрядном
промежутке за время протекания тока и осаждением частиц на боковые стенки.
3. Срок службы резко (на порядок) уменьшается за счет запыления
лицевой поверхности ГЗСИ, если плотность разрядного тока или длительность
импульса превышают на 20 -30 % критические значения этих параметров,
которые лежат в диапазоне 10 -И 0 А/см2 и 80 % от длительности
катодного импульса соответственно.
Научная новизна
1. Получено и обосновано аналитическое выражение для потока частиц
материала катода как функции размеров ячейки, коэффициента диффузии и
времени воздействия разряда. Использование найденного соотношения
позволило оценить степень покрытия распыленным материалом катода
лицевой поверхности ячеек и оценить влияние режима работы на
долговечность ГЗСИ.
Разработана методика экспрессных испытаний и автоматизирован процесс измерения основных параметров ГЗСИ. Методика испытаний обеспечивает требуемую достоверность получения и хранения параметров и удовлетворяет существующим нормативам и ГОСТам.
Для практически значимого диапазона параметров установлено, что увеличение высоты ячейки от 0,06 см до 0,6 см снижает запыление поверхности более чем на два порядка.
Показано, что время статистического запаздывания разряда в ячейках ГЗСИ уменьшается до пренебрежительно малых (около 1мкс) значений, если импульсный ток разряда ячеек превышает величину 5 мА.
Практическая значимость
Результаты, полученные в ходе выполнения работы, использованы при создании нескольких типов ГЗСИ (ИГПП 32x32,64x64, ГИП 10000), крупноэлементных ГЗСИ, различного типа свечения (красного, зеленого, синего, желтого), с ртутным наполнением и без него. Получены характеристики крупноэлементных ГЗСИ и проведены исследования рабочих и нерабочих поверхностей анодов и катодов. Исследование характера разрушения методами электронной микроскопии подтвердило предполагаемый механизм разрушения электродов ГЗСИ в условиях форсированного режима работы. Практические результаты подтвердили выводы теории о неравномерности воздействия разряда на поверхность, обусловленной не только шероховатостью покрытия с различной работой выхода, но и в значительной мере резко неоднородной геометрией самого катода, наличием острых краев, границ поверхностей, способствующих образованию в этих местах участков с повышенной напряженностью поля.
Достоверность результатов работы
Достоверность результатов работы подтверждается соответствием результатов теоретического анализа и экспериментов, внедрением и практическим использованием разработанной методики и стенда для испытаний ГЗСИ.
4 Личный вклад автора
Результаты, представленные в работе, получены автором самостоятельно либо при его определяющем участии. Разработка автоматизированного комплекса для измерения напряжения возникновения разряда, времени запаздывания возникновения разряда и напряжения поддержания разряда ГЗСИ выполнена под руководством и при непосредственном участии автора.
Публикации и апробация работы
По материалам диссертации опубликовано 9 печатных работ. Полученные результаты были представлены на семинарах и конференциях РГРТУ, 5-й Международной научно - технической конференции «К.Э. Циолковский - 150 лет со дня рождения. Космонавтика. Радиоэлектроника. Геоинформатика» (г. Рязань, 2007 г.), XIII Всероссийской научно - технической конференции молодых ученых и специалистов «Новые информационные технологии в научных исследованиях и в образовании» (г. Рязань, 2008 г.).
Структура и объём диссертации

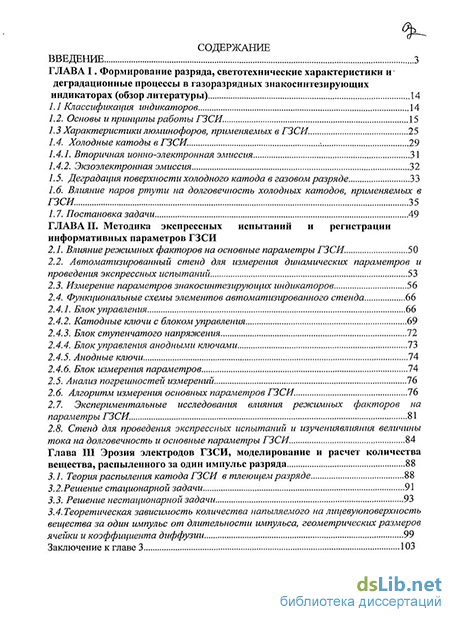

Диссертация состоит из введения, пяти глав, заключения и списка литературы. Полный объём диссертации составляет 138 страниц, включая 91 рисунка, 2 таблицы и список литературы из 160 наименований.
