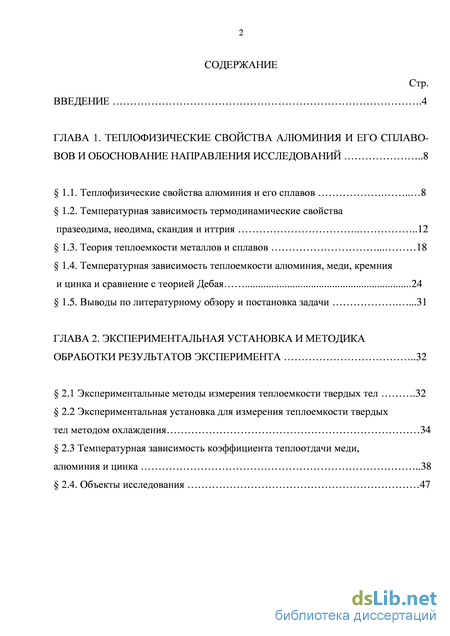

Содержание к диссертации
Введение

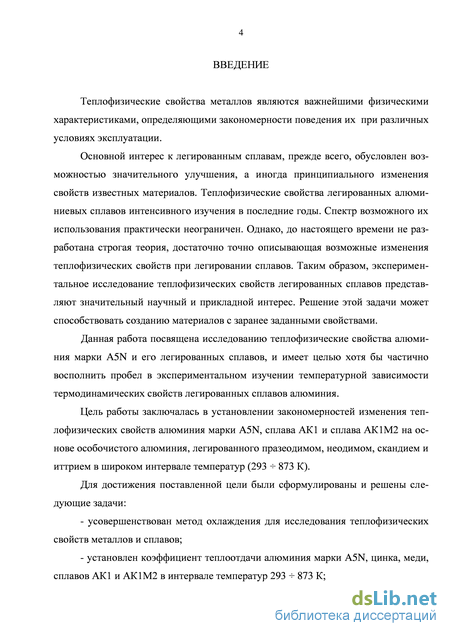

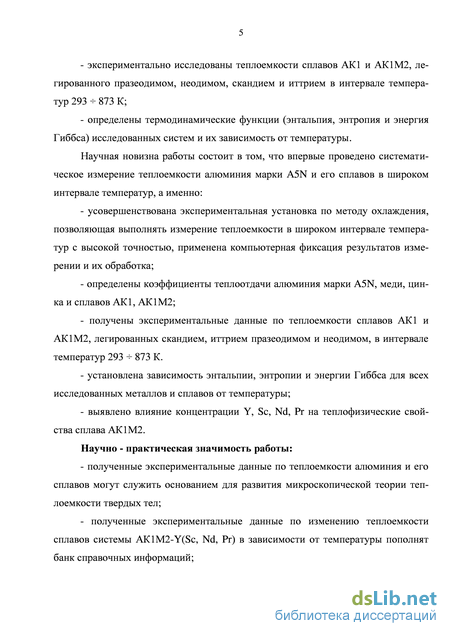

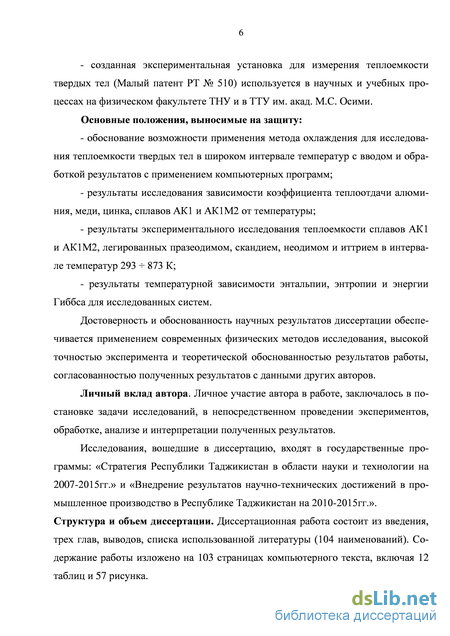

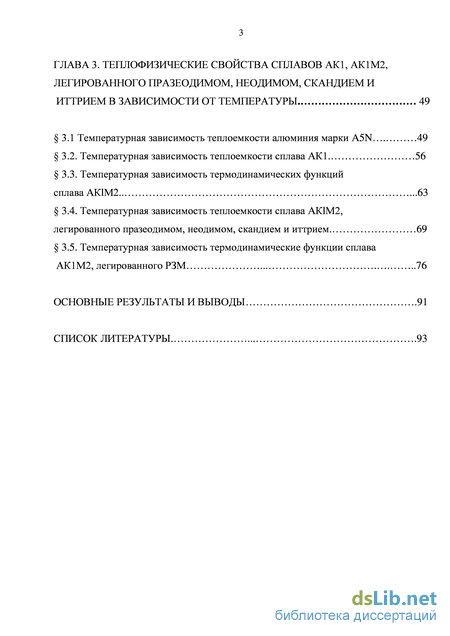

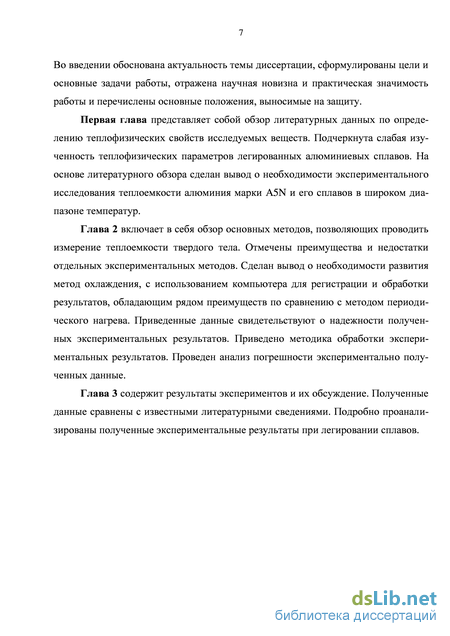

ГЛАВА 1. Теплофизические свойства алюминия и его сплаво-вов и обоснование направления исследований 8
1.1. Теплофизические свойства алюминия и его сплавов 8
1.2. Температурная зависимость термодинамические свойства празеодима, неодима, скандия и иттрия 12
1.3. Теория теплоемкости металлов и сплавов 18
1.4. Температурная зависимость теплоемкости алюминия, меди, кремния и цинка и сравнение с теорией Дебая 24
1.5. Выводы по литературному обзору и постановка задачи .31
ГЛАВА 2. Экспериментальная установка и методика обработки результатов эксперимента 32
2.1 Экспериментальные методы измерения теплоемкости твердых тел .32
2.2 Экспериментальная установка для измерения теплоемкости твердых тел методом охлаждения 34
2.3 Температурная зависимость коэффициента теплоотдачи меди, алюминия и цинка 38
2.4. Объекты исследования з
ГЛАВА 3. Теплофизические свойства сплавов ак1, ак1м2, легированного празеодимом, неодимом, скандием и иттрием в зависимости от температуры . 49
3.1 Температурная зависимость теплоемкости алюминия марки A5N 49
3.2. Температурная зависимость теплоемкости сплава АК1. 56
3.3. Температурная зависимость термодинамических функций сплава AКlМ2 .63
3.4. Температурная зависимость теплоемкости сплава AКlМ2, легированного празеодимом, неодимом, скандием и иттрием. 69
3.5. Температурная зависимость термодинамические функции сплава АК1М2, легированного РЗМ 76
Основные результаты и выводы .91
Список литературы
- Температурная зависимость термодинамические свойства празеодима, неодима, скандия и иттрия
- Экспериментальная установка для измерения теплоемкости твердых тел методом охлаждения
- Температурная зависимость термодинамических функций сплава AКlМ2
- Температурная зависимость термодинамические функции сплава АК1М2, легированного РЗМ
Температурная зависимость термодинамические свойства празеодима, неодима, скандия и иттрия

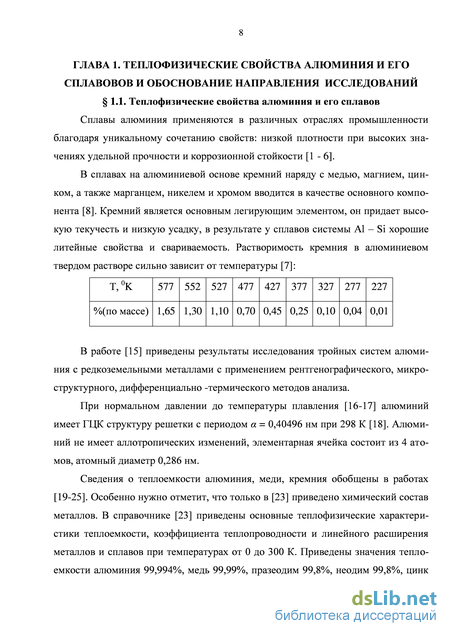

В работе [15] приведены результаты исследования тройных систем алюминия с редкоземельными металлами с применением рентгенографического, микроструктурного, дифференциально -термического методов анализа.
При нормальном давлении до температуры плавления [16-17] алюминий имеет ГЦК структуру решетки с периодом = 0,40496 нм при 298 К [18]. Алюминий не имеет аллотропических изменений, элементарная ячейка состоит из 4 атомов, атомный диаметр 0,286 нм.
Сведения о теплоемкости алюминия, меди, кремния обобщены в работах [19-25]. Особенно нужно отметит, что только в [23] приведено химический состав металлов. В справочнике [23] приведены основные теплофизические характеристики теплоемкости, коэффициента теплопроводности и линейного расширения металлов и сплавов при температурах от 0 до 300 К. Приведены значения теплоемкости алюминия 99,994%, медь 99,99%, празеодим 99,8%, неодим 99,8%, цинк 99,995%. В других источниках не указаны чистота металла, что затрудняет сравнении экспериментальных результатов между собой. Для меди экспериментальные данные различных авторов хорошо согласуются между собой, поэтому его механические и физические свойства приняты как эталонные [25].

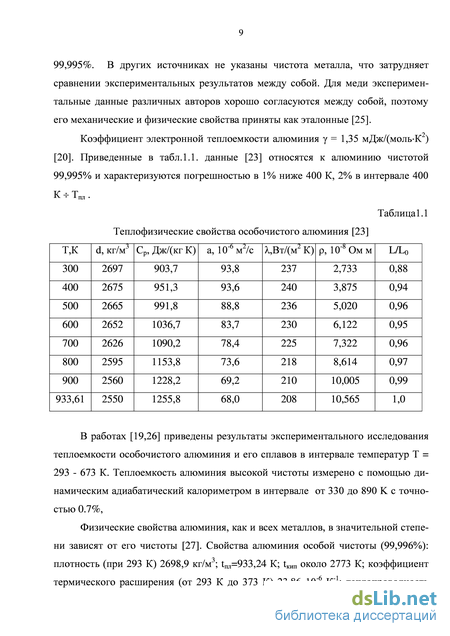

Коэффициент электронной теплоемкости алюминия у = 1,35 мДж/(моль-К2) [20]. Приведенные в табл. 1.1. данные [23] относятся к алюминию чистотой 99,995% и характеризуются погрешностью в 1% ниже 400 К, 2% в интервале 400
В работах [19,26] приведены результаты экспериментального исследования теплоемкости особочистого алюминия и его сплавов в интервале температур Т = 293 - 673 К. Теплоемкость алюминия высокой чистоты измерено с помощью динамическим адиабатический калориметром в интервале от 330 до 890 K с точностью 0.7%,

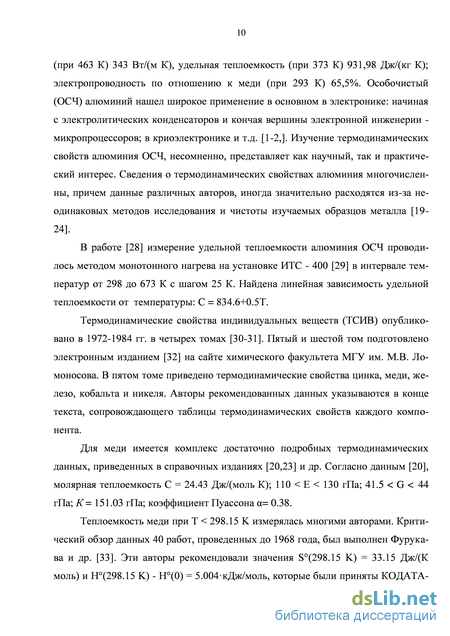

Физические свойства алюминия, как и всех металлов, в значительной степени зависят от его чистоты [27]. Свойства алюминия особой чистоты (99,996%): плотность (при 293 К) 2698,9 кг/м3; tпл=933,24 К; tкип около 2773 К; коэффициент термического расширения (от 293 К до 373 К) 23,86 10-6 К-1; теплопроводность (при 463 К) 343 Вт/(м К), удельная теплоемкость (при 373 К) 931,98 Дж/(кг К); электропроводность по отношению к меди (при 293 К) 65,5%. Особочистый (ОСЧ) алюминий нашел широкое применение в основном в электронике: начиная с электролитических конденсаторов и кончая вершины электронной инженерии -микропроцессоров; в криоэлектронике и т.д. [1-2,]. Изучение термодинамических свойств алюминия ОСЧ, несомненно, представляет как научный, так и практический интерес. Сведения о термодинамических свойствах алюминия многочисленны, причем данные различных авторов, иногда значительно расходятся из-за неодинаковых методов исследования и чистоты изучаемых образцов металла [19-24].
В работе [28] измерение удельной теплоемкости алюминия ОСЧ проводилось методом монотонного нагрева на установке ИТС - 400 [29] в интервале температур от 298 до 673 К c шагом 25 К. Найдена линейная зависимость удельной теплоемкости от температуры: С = 834.6+0.5Т.
Термодинамические свойства индивидуальных веществ (ТСИВ) опубликовано в 1972-1984 гг. в четырех томах [30-31]. Пятый и шестой том подготовлено электронным изданием [32] на сайте химического факультета МГУ им. М.В. Ломоносова. В пятом томе приведено термодинамические свойства цинка, меди, железо, кобальта и никеля. Авторы рекомендованных данных указываются в конце текста, сопровождающего таблицы термодинамических свойств каждого компонента.
Для меди имеется комплекс достаточно подробных термодинамических данных, приведенных в справочных изданиях [20,23] и др. Согласно данным [20], молярная теплоемкость С = 24.43 Дж/(моль К); 110 Е 130 гПa; 41.5 G 44 гПa; К = 151.03 гПa; коэффициент Пуассона = 0.38.
Теплоемкость меди при Т 298.15 K измерялась многими авторами. Критический обзор данных 40 работ, проведенных до 1968 года, был выполнен Фурука-ва и др. [33]. Эти авторы рекомендовали значения S(298.15 K) = 33.15 Дж/(К моль) и H(298.15 K) - H(0) = 5.004кДж/моль, которые были приняты КОДАТА 11

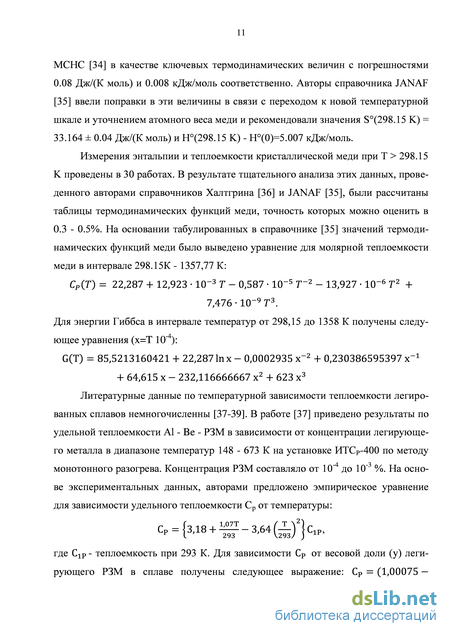

МСНС [34] в качестве ключевых термодинамических величин с погрешностями 0.08 Дж/(К моль) и 0.008 кДж/моль соответственно. Авторы справочника JANAF [35] ввели поправки в эти величины в связи с переходом к новой температурной шкале и уточнением атомного веса меди и рекомендовали значения S(298.15 K) = 33.164 ± 0.04 Дж/(К моль) и H(298.15 K) - H(0)=5.007 кДж/моль.
Измерения энтальпии и теплоемкости кристаллической меди при Т 298.15 K проведены в 30 работах. В результате тщательного анализа этих данных, проведенного авторами справочников Халтгрина [36] и JANAF [35], были рассчитаны таблицы термодинамических функций меди, точность которых можно оценить в 0.3 - 0.5%. На основании табулированных в справочнике [35] значений термодинамических функций меди было выведено уравнение для молярной теплоемкости меди в интервале 298.15К - 1357,77 К:
148 - 673 К на установке ИТСР-400 по методу монотонного разогрева. Для энергии Гиббса в интервале температур от 298,15 до 1358 К получены следующее уравнения (x=T 10-4): ( ) Литературные данные по температурной зависимости теплоемкости легированных сплавов немногочисленны [37-39]. В работе [37] приведено результаты по удельной теплоемкости Al - Be - РЗM в зависимости от концентрации легирующего металла в диапазоне температур Концентрация РЗМ составляло от 10-4 до 10-3 %. На основе экспериментальных данных, авторами предложено эмпирическое уравнение для зависимости удельного теплоемкости Ср от температуры: где - теплоемкость при 293 К. Для зависимости от весовой доли (y) леги рующего РЗМ в сплаве получены следующее выражение: ( ) . Установлены, что с ростом концентрации легирующего РЗМ и температуры удельная теплоемкость, теплопроводность, коэффициент линейного расширения уменьшаются.

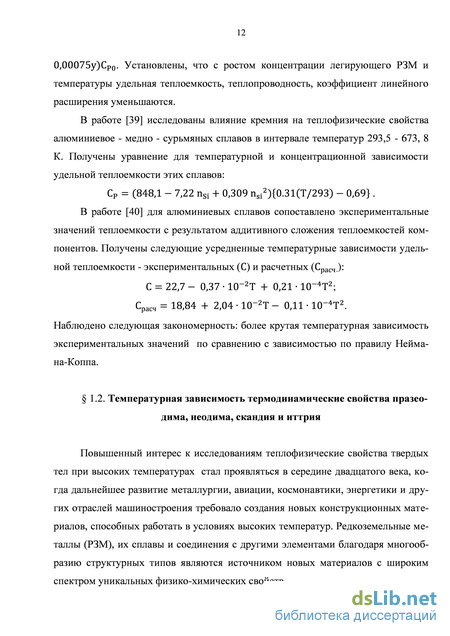

В работе [39] исследованы влияние кремния на теплофизические свойства алюминиевое - медно - сурьмяных сплавов в интервале температур 293,5 - 673, 8 К. Получены уравнение для температурной и концентрационной зависимости удельной теплоемкости этих сплавов:
