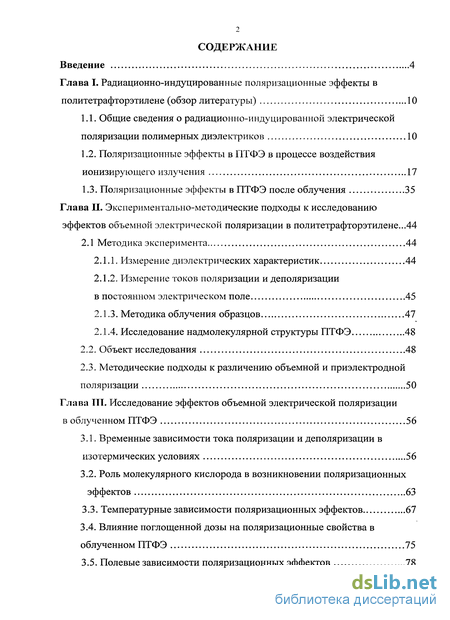

Содержание к диссертации

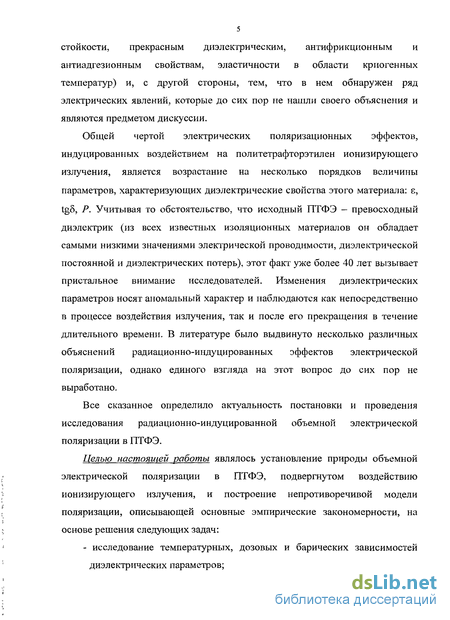

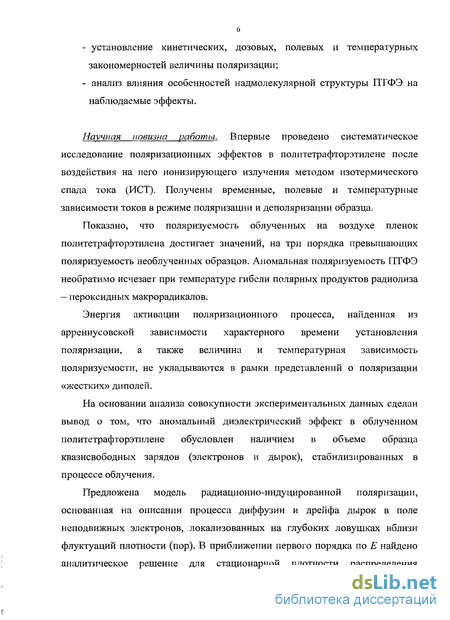

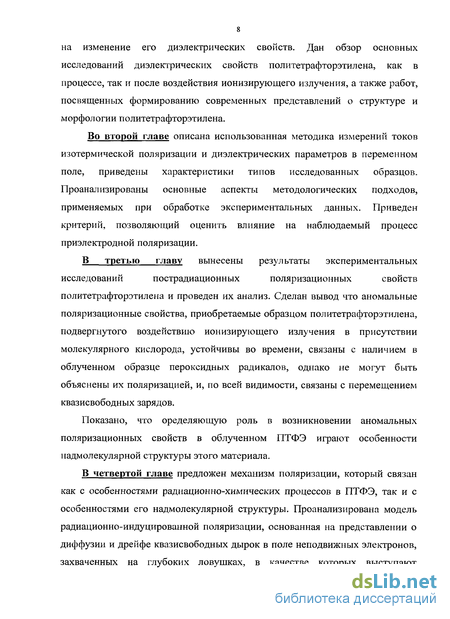

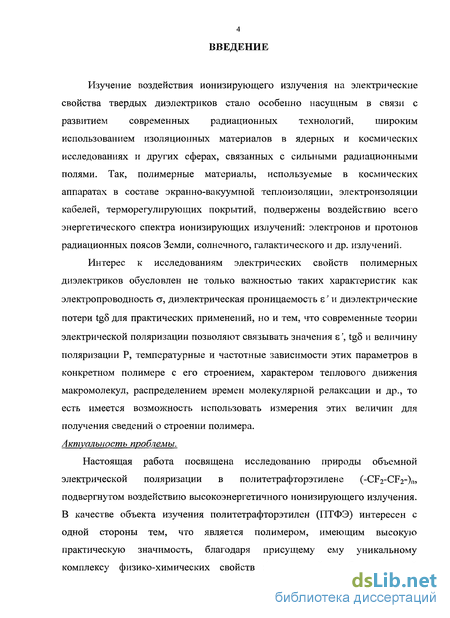

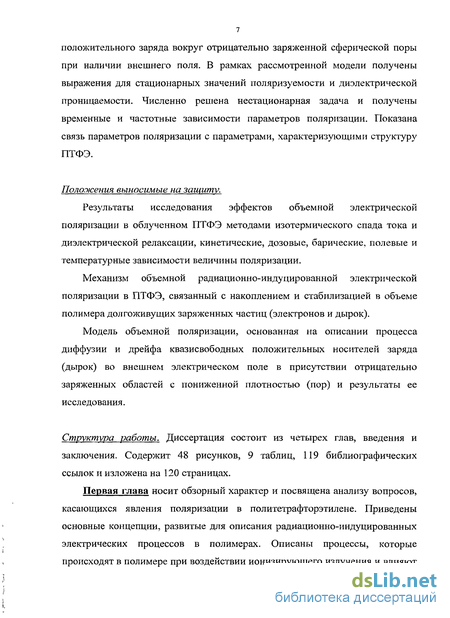

Введение
Глава I. Радиационно-индуцированные поляризационные эффекты в политетрафторэтилене 10

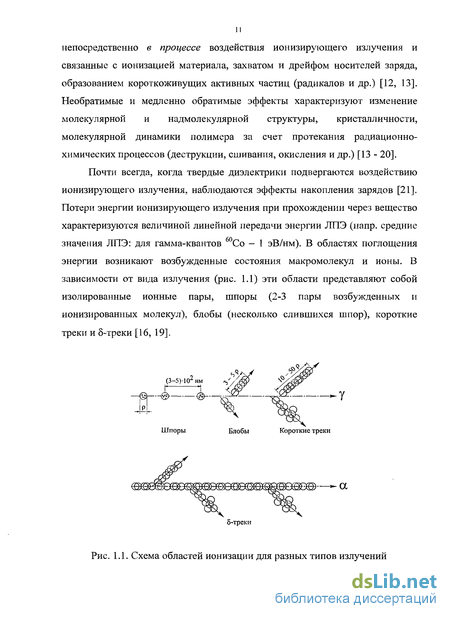

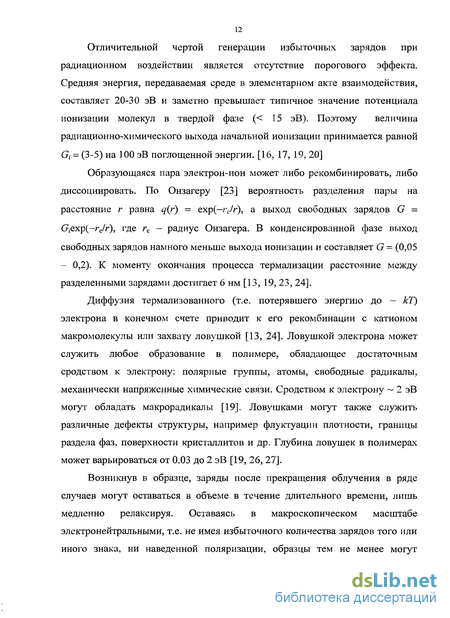

1.1. Общие сведения о радиационно-индуцированной электрической поляризации полимерных диэлектриков 10
1.2. Поляррізационньте эффекты в ПТФЭ в процессе воздействия ионизирующего излучения 17
1.3. Поляризационные эффекты в ПТФЭ после облучения 35
Глава II. Экспериментально-методические подходы к исследованию эффектов объемной электрической поляризации в политетрафторэтилене ...44
2.1 Методика эксперимента 44
2.1.1. Измерение диэлектрических характеристик 44
2.1.2. Измерение токов поляризации и деполяризации в постоянном электрическом поле 45
2.1.3. Методика облучения образцов 47
2.1.4. Исследование надмолекулярной структуры ПТФЭ 48
2.2. Объект исследования 48
2.3. Методические подходы к различению объемной и приэлектродной поляризации 50
Глава III. Исследование эффектов объемной электрической поляризации в облученном ПТФЭ 56
3.1. Временные зависимости тока поляризации и деполяризации в изотермических условиях 56
3.2. Роль молекулярного кислорода в возникновении поляризационных эффектов 63
3.3. Температурные зависимости поляризационных эффектов 67
3.4. Влияние поглощенной дозы на поляризационные свойства в облученном ПТФЭ 75
3.5. Полевые зависимости поляризационных эффектов 78
Глава IV. Анализ механизма электрической поляризации в облученном политетрафторэтилене 83
4.1. Модель стабилизации квазисвободных зарядов с учетом особенностей надмолекулярной структуры политетрафторэтилена 83
4.2. Расчет параметров электрической поляризации в облученном ПТФЭ 93

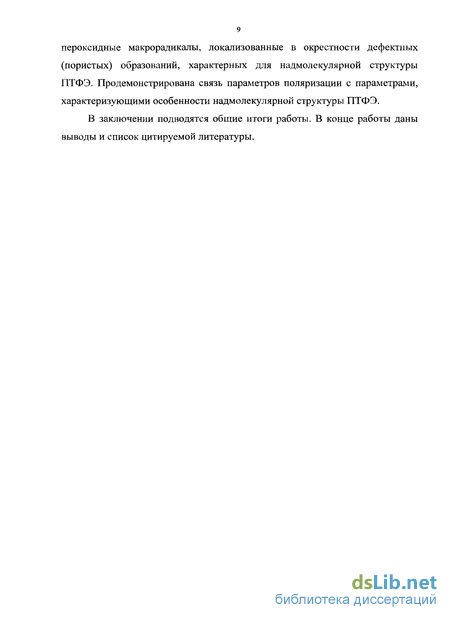

Заключение 105
Выводы 108
Список литературы ПО
