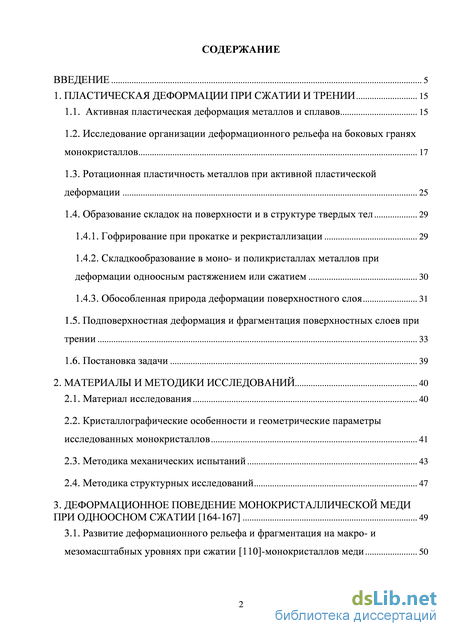

Содержание к диссертации

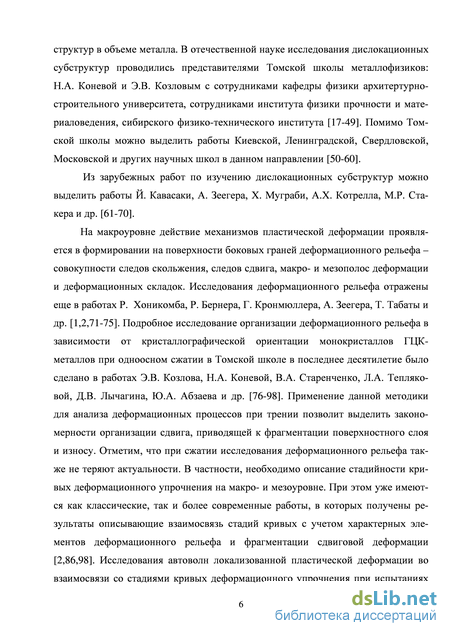

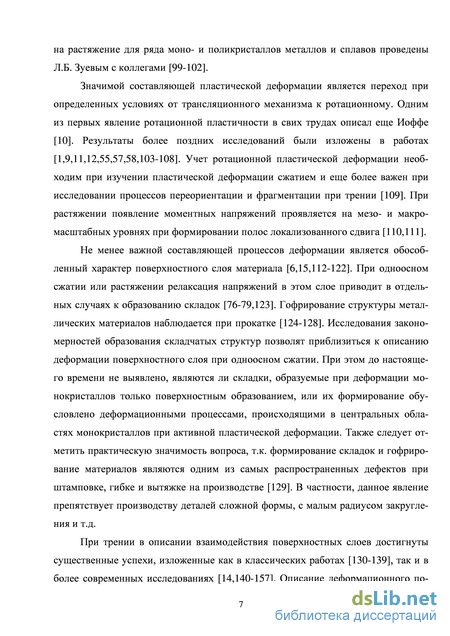

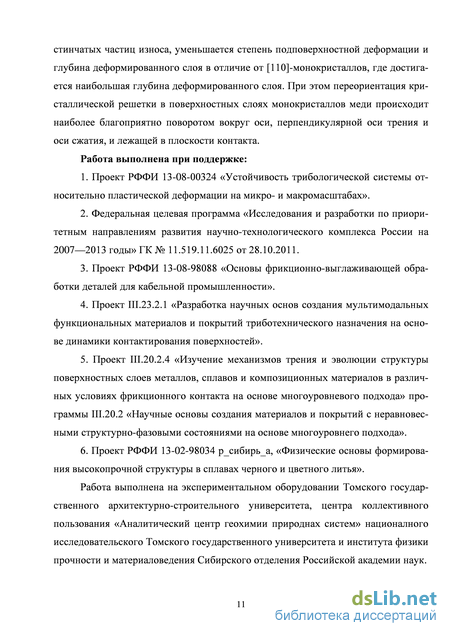

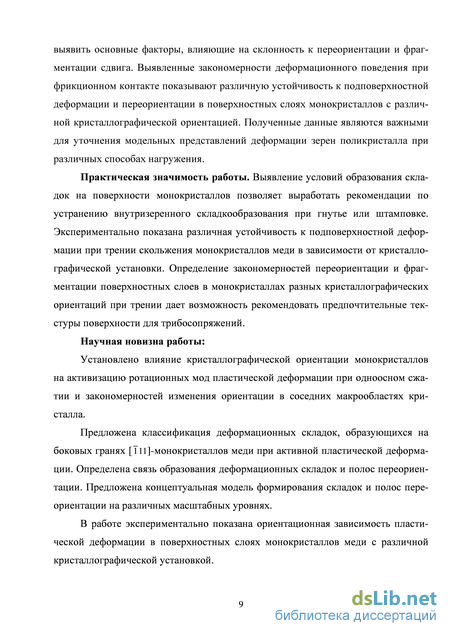

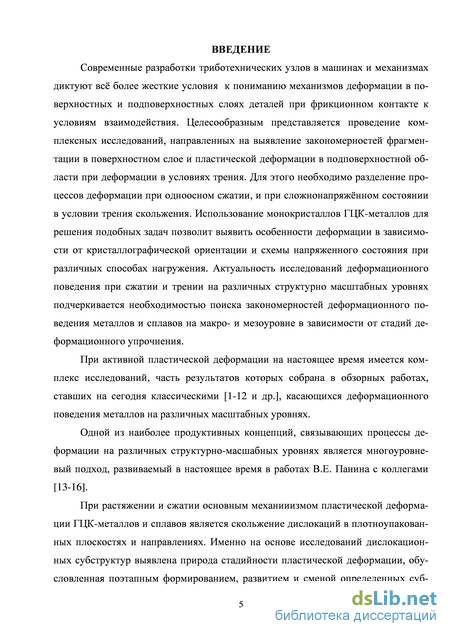

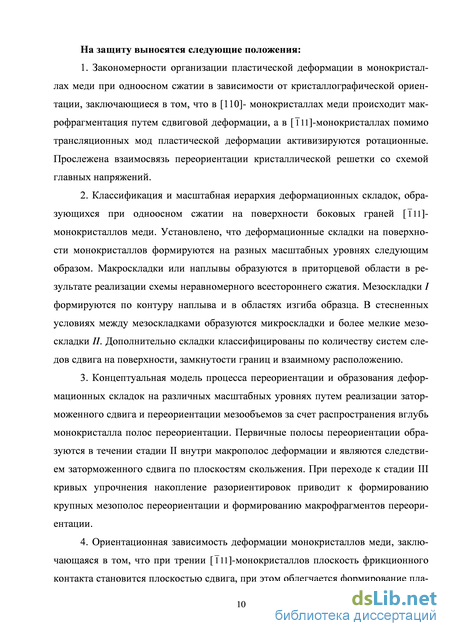

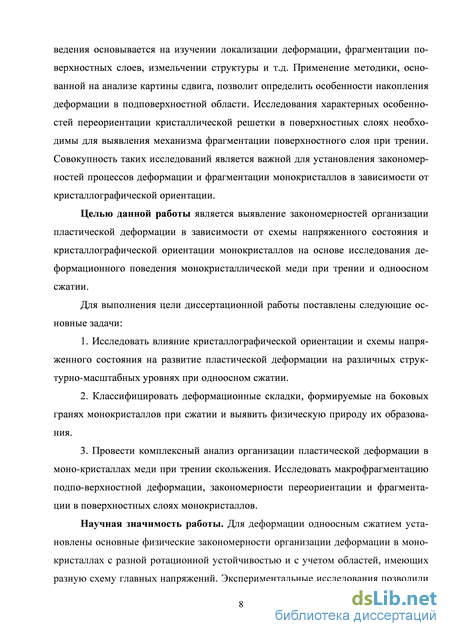

Введение
1. Пластическая деформации при сжатии и трении 15
1.1. Активная пластическая деформация металлов и сплавов 15
1.2. Исследование организации деформационного рельефа на боковых гранях монокристаллов 17
1.3. Ротационная пластичность металлов при активной пластической деформации 25
1.4. Образование складок на поверхности и в структуре твердых тел 29
1.4.1. Гофрирование при прокатке и рекристаллизации 29
1.4.2. Складкообразование в моно- и поликристаллах металлов при деформации одноосным растяжением или сжатием 30
1.4.3. Обособленная природа деформации поверхностного слоя 31
1.5. Подповерхностная деформация и фрагментация поверхностных слоев при трении 33
1.6. Постановка задачи 39
2. Материалы и методики исследований 40
2.1. Материал исследования 40
2.2. Кристаллографические особенности и геометрические параметры исследованных монокристаллов 41
2.3. Методика механических испытаний 43
2.4. Методика структурных исследований 47
3. Деформационное поведение монокристаллической меди при одноосном сжатии [164-167] 49
3.1. Развитие деформационного рельефа и фрагментация на макро- и
мезомасштабных уровнях при сжатии [110]-монокристаллов меди 50
3.1.1. Развитие картины сдвига на второй стадии кривых деформационного упрочнения 50
3.1.2. Макрофрагментация монокристаллов с ориентацией оси сжатия [110] 57
3.1.3. Развитие деформации на третьей стадии кривых деформационного упрочнения 60
3.2. Развитие деформационного рельефа и стадии кривых деформационного упрочнения [110]-монокристаллов меди 61
3.3. Развитие деформационного рельефа при сжатии [ 111]-монокристаллов меди 64
3.4. Макрофрагментация [ 111]-монокристаллов меди при одноосном сжатии 70
3.5. Структурные элементы деформационного рельефа [ 111]-монокристаллов 77
3.5.1. Следы сдвига 78
3.5.2. Деформационные макро- и мезополосы 79
3.5.3. Складки, системы складок, изгибные полосы, наплывы 82
3.6. Развитие деформации и стадийность деформационного упрочнения [111]-монокристаллов 83
3.7. Различие в организации пластической деформации [110]- и [111]-монокристаллов меди при одноосном сжатии 89
4. Классификация, масштабная иерархия и физическая природа образования деформационных складок на поверхности монокристаллов меди при сжатии [179-182] 94
4.1. Картина сдвига на поверхности деформационных складок 95
4.2. Классификация и масштабная иерархия складчатых структур 103
4.3. Физическая природа образования деформационных складок 109
4.3.1. Полосы переориентации первого типа 110
4.3.2. Полосы второго типа 116
4.3.3. Концептуальная модель образования складок и полос деформации 119

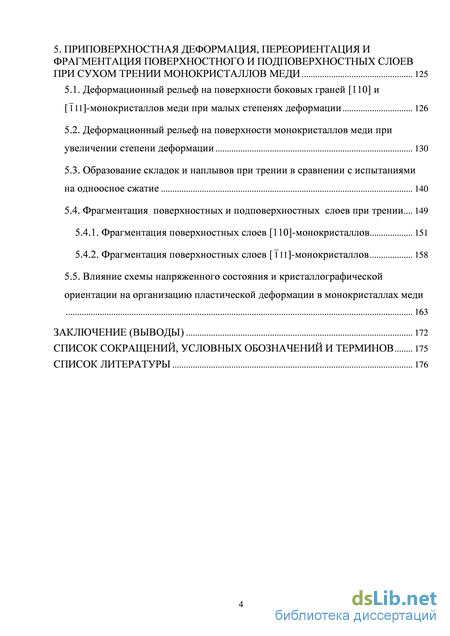

5. Приповерхностная деформация, переориентация и фрагментация поверхностного и подповерхностных слоев при сухом трении монокристаллов меди 125
5.1. Деформационный рельеф на поверхности боковых граней [110] и [111]-монокристаллов меди при малых степенях деформации 126
5.2. Деформационный рельеф на поверхности монокристаллов меди при увеличении степени деформации 130
5.3. Образование складок и наплывов при трении в сравнении с испытаниями на одноосное сжатие 140
5.4. Фрагментация поверхностных и подповерхностных слоев при трении 149
5.4.1. Фрагментация поверхностных слоев [110]-монокристаллов 151
5.4.2. Фрагментация поверхностных слоев [ 111]-монокристаллов 158
5.5. Влияние схемы напряженного состояния и кристаллографической
ориентации на организацию пластической деформации в монокристаллах меди
163
Заключение (выводы) 172
Список сокращений, условных обозначений и терминов 175
Список литературы 176
