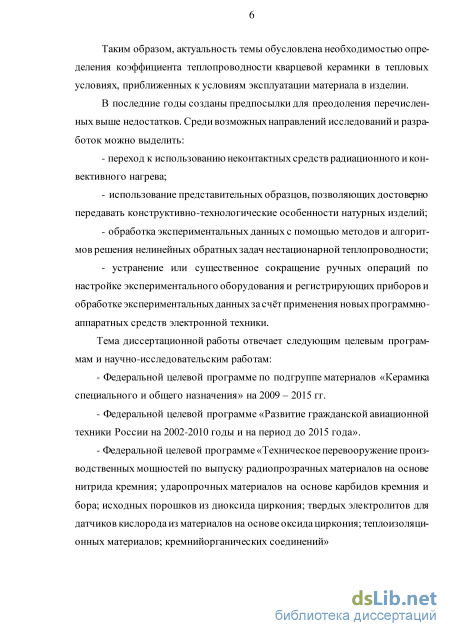

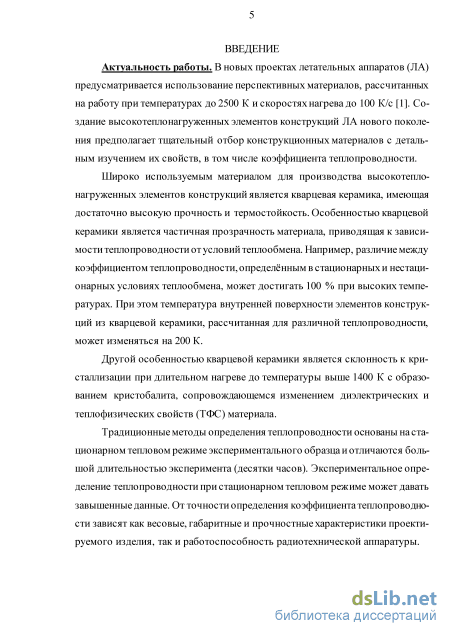

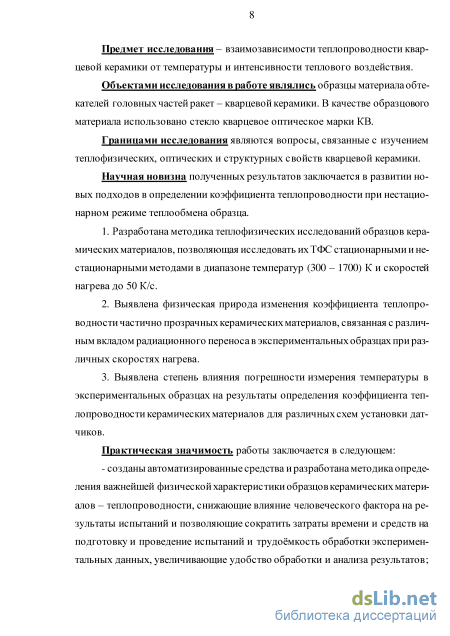

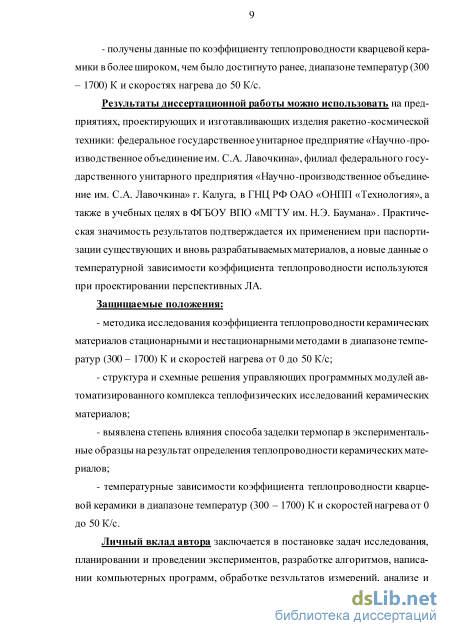

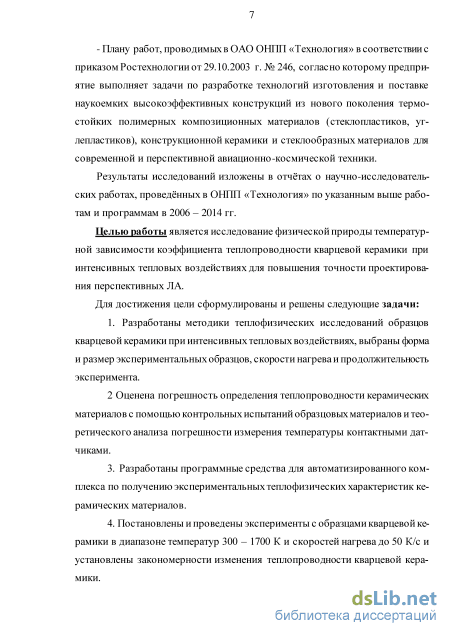

Введение
ГЛАВА 1. Современное состояние высокотемпературных теплофизических исследований керамических материалов 11
1.1. Современные и перспективные материалы для обтекателей головных частей ракет 11
1.2. Особенности кварцевой керамики как высокотемпературного конструкционного материала 19
1.3. Методы тепло физических исследований керамических материалов 26
1.4. Общие принципы обеспечения единства измерений 30
1.5. Методы и средства измерения температуры на поверхности и в объёме материала 34
1.6. Способы оценки инструментальных и методических погрешностей измерения температуры контактными датчиками 37
1.7. Аналитический обзор подходов к автоматизации теплофизических исследований 42
Выводы к главе 1 50
ГЛАВА 2. Обоснование методов повышения точности и производительности теплофизических исследований керамических материалов 51
2.1. Новые программно-аппаратные средства автоматизации тепловых испытаний 51
2.2. Разработка методов измерения температуры контактными датчиками в экспериментальных образцах з
Стр.
2.3. Исследование динамики сушки и физические свойства термоцементов при высоких температурах и темпах нагрева 70
2.4. Определение методических погрешностей измерения температуры контактными датчиками в экспериментальных образцах .. 77
2.5. Выбор стандартных образцов для контроля точности экспериментальных данных 85
Выводы к главе 2 91
ГЛАВА 3. Методики и результаты исследований теплопроводности кварцевой керамики при интенсивных тепловых воздействиях 93
3.1. Методики высокотемпературных исследований теплопроводности на автоматизированном комплексе 93
3.2. Структура и составные части программного обеспечения комплекса тепло физических исследований 102
3.3. Контрольные испытания образцового материала 119
3.4. Исследование фазовых изменений кварцевой керамики при тепловых воздействиях различной интенсивности 121
3.5. Физические закономерности теплопроводности кварцевой керамики 124
Выводы к главе 3 141
Общие выводы по работе 142
Литература
- Методы тепло физических исследований керамических материалов
- Способы оценки инструментальных и методических погрешностей измерения температуры контактными датчиками
- Определение методических погрешностей измерения температуры контактными датчиками в экспериментальных образцах
- Структура и составные части программного обеспечения комплекса тепло физических исследований
Методы тепло физических исследований керамических материалов

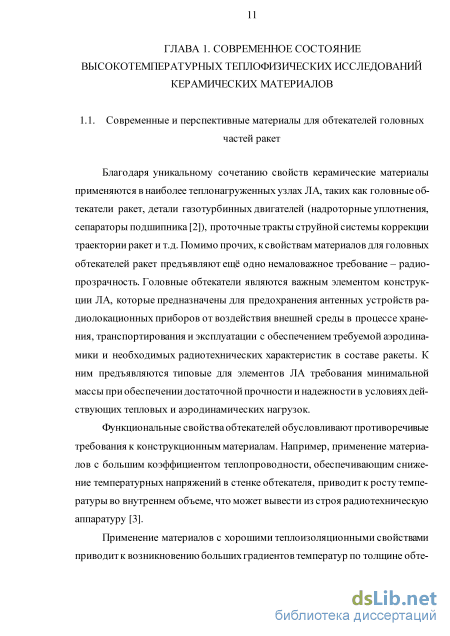

Благодаря уникальному сочетанию свойств керамические материалы применяются в наиболее теплонагруженных узлах ЛА, таких как головные обтекатели ракет, детали газотурбинных двигателей (надроторные уплотнения, сепараторы подшипника [2]), проточные тракты струйной системы коррекции траектории ракет и т.д. Помимо прочих, к свойствам материалов для головных обтекателей ракет предъявляют ещё одно немаловажное требование - радиопрозрачность. Головные обтекатели являются важным элементом конструкции ЛА, которые предназначены для предохранения антенных устройств радиолокационных приборов от воздействия внешней среды в процессе хранения, транспортирования и эксплуатации с обеспечением требуемой аэродинамики и необходимых радиотехнических характеристик в составе ракеты. К ним предъявляются типовые для элементов ЛА требования минимальной массы при обеспечении достаточной прочности и надежности в условиях действующих тепловых и аэродинамических нагрузок.
Функциональные свойства обтекателей обусловливают противоречивые требования к конструкционным материалам. Например, применение материалов с большим коэффициентом теплопроводности, обеспечивающим снижение температурных напряжений в стенке обтекателя, приводит к росту температуры во внутреннем объеме, что может вывести из строя радиотехническую аппаратуру [3].
Применение материалов с хорошими теплоизоляционными свойствами приводит к возникновению больших градиентов температур по толщине обте 12
кателя и, как следствие, к снижению прочности материала, а это требует увеличения толщины, что ухудшает радиотехнические характеристики (РТХ) обтекателя и приводит к увеличению его массы. Поэтому в иерархии требований к свойствам антенных обтекателей его тепло физические свойствапо важности уступают только термостойкости, которая определяется совокупностью термического коэффициента линейного расширения (ТКЛР) и коэффициента теплопроводности (Рис. 1.1) [3].

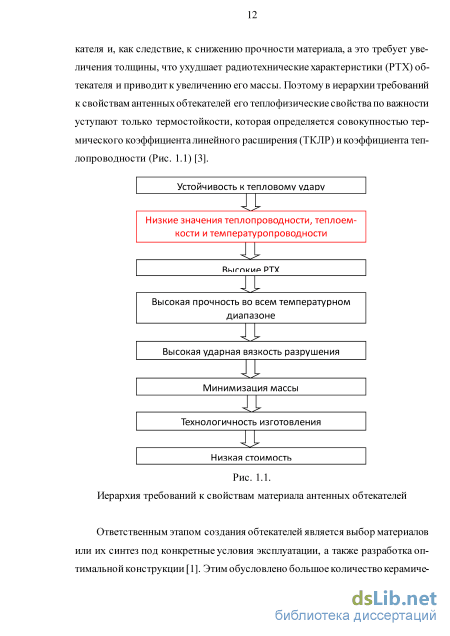

Иерархия требований к свойствам материала антенных обтекателей Ответственным этапом создания обтекателей является выбор материалов или их синтез под конкретные условия эксплуатации, а также разработка оптимальной конструкции [1]. Этим обусловлено большое количество керамиче 13 ских материалов, применяемых в обтекателях. В Таблице 1 приведены свойства керамических материалов (диэлектриков), пригодных для изготовления конструкций обтекателей. Наибольшее практическое применение в конструкциях антенных обтекателей нашли алюмооксидная и кварцевая керамика, а также ситаллы. Керамики на основе оксидов магния и бериллия не используются широко, прежде всего, из-за сравнительно низкой термостойкости первой и высокой токсичности и дороговизны второй. В соответствии с данными Таблицы 1, нитридные керамики обладают благоприятным сочетанием физико-технических свойств для применения в конструкции обтекателей, однако эти материалы имеют высокий коэффициент теплопроводности, сравнимый с металлами. Ограничены также их технологические возможности из -за окисля-емости.

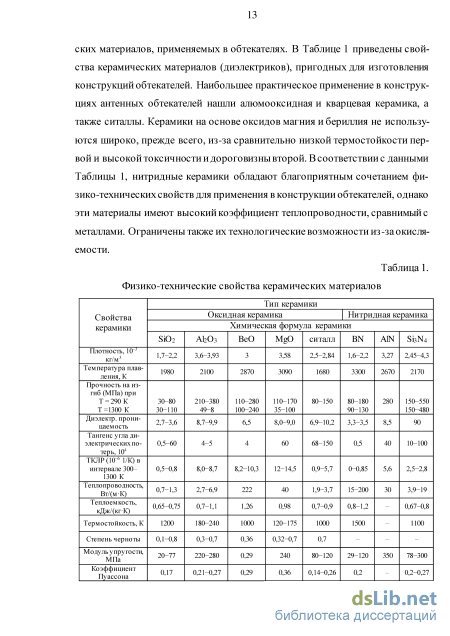

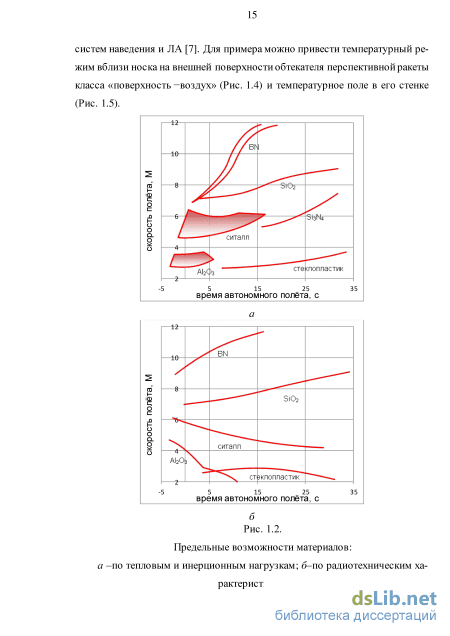

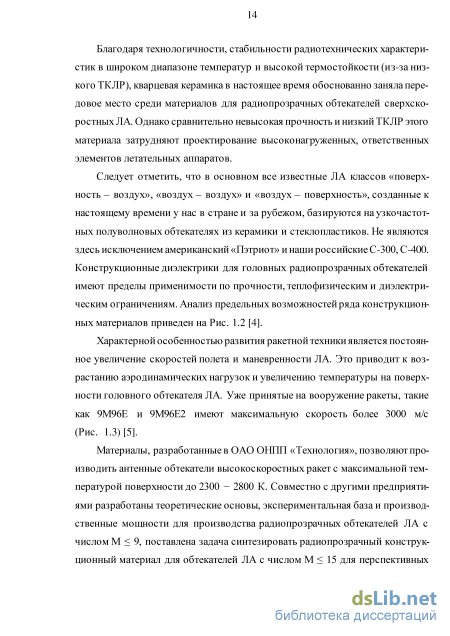

Коэффициент Пуассона 0,17 0,21-0,27 0,29 0,36 0,14-0,26 0,2 - 0,2-0,27 Благодаря технологичности, стабильности радиотехнических характеристик в широком диапазоне температур и высокой термостойкости (из-за низкого ТКЛР), кварцевая керамика в настоящее время обоснованно занялапере-довое место среди материалов для радиопрозрачных обтекателей сверхскоростных ЛА. Однако сравнительно невысокая прочность и низкий ТКЛР этого материала затрудняют проектирование высоконагруженных, ответственных элементов летательных аппаратов.
