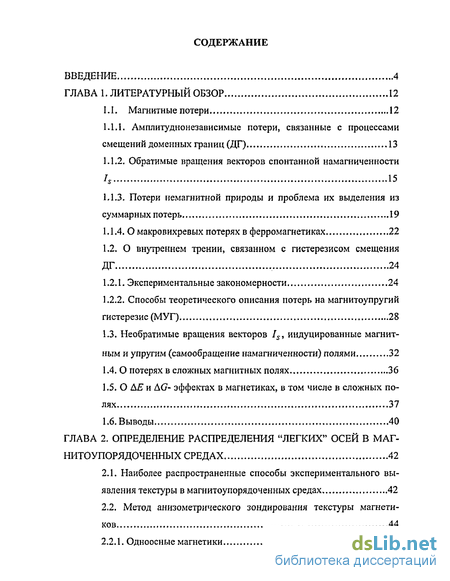

Введение
ГЛАВА 1. Литературный обзор 12
1.1. Магнитные потери 12
1.1.1. Амплитуднонезависимые потери, связанные с процессами смещений доменных границ (ДГ) 13
1.1.2. Обратимые вращения векторов спонтанной намагниченности 15
1.1.3. Потери немагнитной природы и проблема их выделения из суммарных потерь 19
1.1.4. О макровихревых потерях в ферромагнетиках 22
1.2. О внутреннем трении, связанном с гистерезисом смещения ДГ 24
1.2.1. Экспериментальные закономерности 24
1.2.2. Способы теоретического описания потерь на магнитоупругий гистерезис (МУГ)... 28
1.3. Необратимые вращения векторов ls, индуцированные магнитным и упругим (самообращение намагниченности) полями 32
1.4. О потерях в сложных магнитных полях 36
1.5. О ДЯ и AG- эффектах в магнетиках, в том числе в сложных полях 37
1.6. Выводы 40
ГЛАВА 2. Определение распределения "легких" осей в магнитоупорядоченных средах 42
2.1. Наиболее распространенные способы экспериментального выявления текстуры в магнитоупорядоченных средах 42
2.2. Метод анизометрического зондирования текстуры магнетиков 44
2.2.1. Одноосные магнетики 44
2.2.2. Трехосные магнетики 49
ГЛАВА 3. Особенности диссипации магнитоупругои энергии в неоднородных упругих полях 59
3.1. Поведение ДГ в неоднородных упругих ПОЛЯХ и возможность явления "срыва" амплитуды их смещений 59
3.2. Процессы вращений в неоднородных упругих полях и генерация гармоник 66
ГЛАВА 4. Потери энергии и генерация упругих волн в переменных магнитных полях 71
4.1. Генерация упругих волн и их гармоник в одноосных магнетиках 71
4.2. Трехосные магнетики 81
4.3. Расчет результирующих амплитуд упругих волн в кристаллах и параметров их гармоник 98
ГЛАВА 5. Диссипация энергии в сложных магнитоупругих полях 101
5.1. Расчет диссипативных и акустических параметров в трехосных магнетиках в сложных магнитных полях 101
5.2. Некоторые результаты компьютерных расчетов исходных ориентации векторов Is втрехосныхмагнетиках 115
5.3. Упругие волны в одноосных ферродиэлектриках в сложных магнитоупругих полях 118
Заключение 128
Список литературы 130
- Потери немагнитной природы и проблема их выделения из суммарных потерь
- Необратимые вращения векторов ls, индуцированные магнитным и упругим (самообращение намагниченности) полями
- Поведение ДГ в неоднородных упругих ПОЛЯХ и возможность явления "срыва" амплитуды их смещений
- Некоторые результаты компьютерных расчетов исходных ориентации векторов Is втрехосныхмагнетиках
Введение к работе

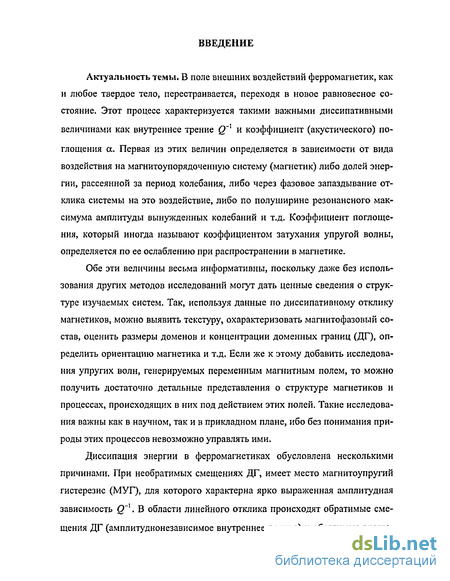

Актуальность темы. В поле внешних воздействий ферромагнетик, как и любое твердое тело, перестраивается, переходя в новое равновесное состояние. Этот процесс характеризуется такими важными диссипативными величинами как внутреннее трение Q'' и коэффициент (акустического) поглощения а. Первая из этих величин определяется в зависимости от вида воздействия на магнитоупорядоченную систему (магнетик) либо долей энергии, рассеянной за период колебания, либо через фазовое запаздывание отклика системы на это воздействие, либо по полуширине резонансного максимума амплитуды вынужденных колебаний и т.д. Коэффициент поглощения, который иногда называют коэффициентом затухания упругой волны, определяется по ее ослаблению при распространении в магнетике.
Обе эти величины весьма информативны, поскольку даже без использования других методов исследований могут дать ценные сведения о структуре изучаемых систем. Так, используя данные по диссипативному отклику магнетиков, можно выявить текстуру, охарактеризовать магнитофазовый состав, оценить размеры доменов и концентрации доменных границ (ДГ), определить ориентацию магнетика и т.д. Если же к этому добавить исследования упругих волн, генерируемых переменным магнитным полем, то можно получить достаточно детальные представления о структуре магнетиков и процессах, происходящих в них под действием этих полей. Такие исследования важны как в научном, так и в прикладном плане, ибо без понимания природы этих процессов невозможно управлять ими.
Диссипация энергии в ферромагнетиках обусловлена несколькими причинами. При необратимых смещениях ДГ, имеет место магнитоупругий гистерезис (МУГ), для которого характерна ярко выраженная амплитудная зависимость {Xі. В области линейного отклика происходят обратимые смещения ДГ (амплитуднонезависимое внутреннее трение) и обратимые вращения векторов спонтанной намагниченности Is. Хотя изучение процессов диссипации магнитоупргой энергии ведется уже около века, тем не менее, многие стороны этих явлений до сих пор остаются мало исследованными. В связи с этим, а также учитывая то, что рассматриваемые виды магнитных потерь обычно являются преобладающими в сравнении с немагнитными, исследования диссипативных процессов остаются актуальными и в настоящий момент, как в практическом, так и в теоретическом плане.

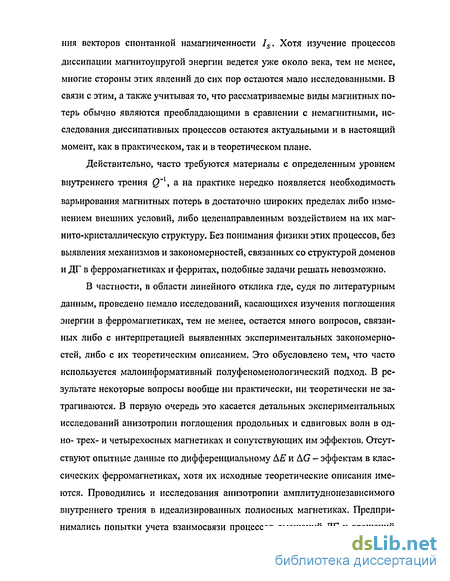

Действительно, часто требуются материалы с определенным уровнем внутреннего трения Q'1, а на практике нередко появляется необходимость варьирования магнитных потерь в достаточно широких пределах либо изменением внешних условий, либо целенаправленным воздействием на их маг-нито-кристаллическую структуру. Без понимания физики этих процессов, без выявления механизмов и закономерностей, связанных со структурой доменов и ДГ в ферромагнетиках и ферритах, подобные задачи решать невозможно.
РОСНЛЦИОНАЛЬНАЯ { БИБЛИОТЕКА
ч^— in і rtm
В частности, в области линейного отклика где, судя по литературным данным, проведено немало исследований, касающихся изучения поглощения энергии в ферромагнетиках, тем не менее, остается много вопросов, связанных либо с интерпретацией выявленных экспериментальных закономерностей, либо с их теоретическим описанием. Это обусловлено тем, что часто используется малоинформативный полу феноменологически и подход. В результате некоторые вопросы вообще ни практически, ни теоретически не затрагиваются. В первую очередь это касается детальных экспериментальных исследований анизотропии поглощения продольных и сдвиговых волн в одно- трех- и четырехосных магнетиках и сопутствующих им эффектов. Отсутствуют опытные данные по дифференциальному Д и AG - эффектам в классических ферромагнетиках, хотя их исходные теоретические описания имеются. Проводились и исследования анизотропии амплитуднонезависимого внутреннего трения в идеализированных полиосных магнетиках. Предпринимались попытки учета взаимосвязи процессов смещений ДГ и вращений векторов Is в магнетиках с кубической симметрией в сопровождающих постоянных магнитных и упр>гих полях. Что касается систематических экспериментальных исследований частотной зависимости потерь, связанных с процессами смещений ДГ и вращений векторов Is, то они носят эпизодический характер. Нет ясности в вопросе о так называемых "критических" частотах, при которых согласно известной модели жесткозакрепленных гибких Д , последние могут существенно изменить вклад в величину внутреннего трения.

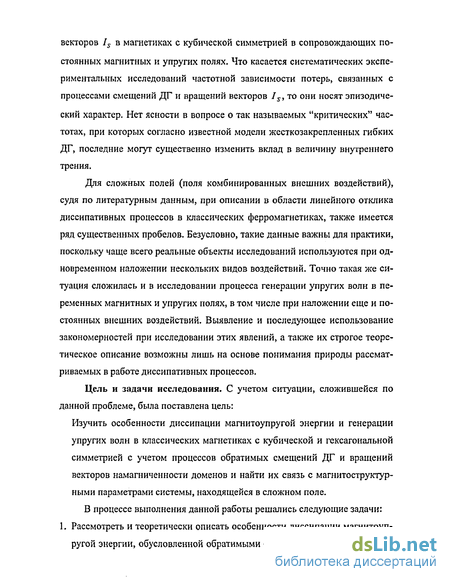

Для сложных полей (поля комбинированных внешних воздействий), судя по литературным данным, при описании в области линейного отклика диссипативных процессов в классических ферромагнетиках, также имеется ряд существенных пробелов. Безусловно, такие данные важны для практики, поскольку чаще всего реальные объекты исследований используются при одновременном наложении нескольких видов воздействий. Точно такая же ситуация сложилась и в исследовании процесса генерации упругих волн в переменных магнитных и упругих полях, в том числе при наложении еще и постоянных внешних воздействий. Выявление и последующее использование закономерностей при исследовании этих явлений, а также их строгое теоретическое описание возможны лишь на основе понимания природы рассматриваемых в работе диссипативных процессов.
Цель и задачи исследования. С учетом ситуации, сложившейся по данной проблеме, была поставлена цель:
Изучить особенности диссипации магнитоупругой энергии и генерации упругих волн в классических магнетиках с кубической и гексагональной симметрией с учетом процессов обратимых смещений ДГ и вращений векторов намагниченности доменов и найти их связь с магнитоструктур-ными параметрами системы, находящейся в сложном поле.
В процессе выполнения данной работы решались следующие задачи:

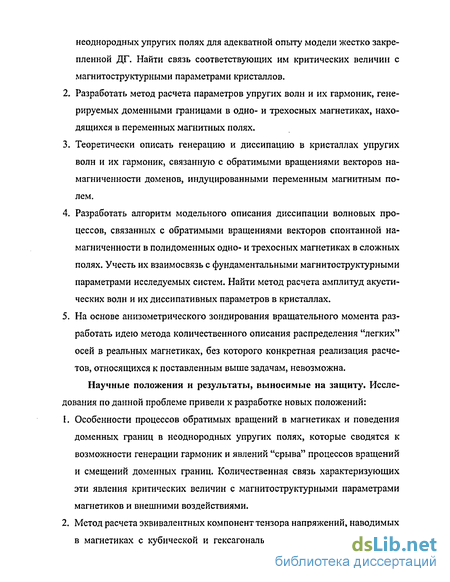

Рассмотреть и теоретически описать особенности диссипации магнитоуп-ругой энергии, обусловленной обратимыми смещениями и вращениями в неоднородных упругих полях для адекватной опыту модели жестко закрепленной ДГ. Найти связь соответствующих, им критических величин с магнитоструктурными параметрами кристаллов.
Разработать метод расчета параметров упругих волн и их гармоник, генерируемых доменными границами в одно- и трехосных магнетиках, находящихся в переменных магнитных полях.
Теоретически описать генерацию и диссипацию в кристаллах упругих волн и их гармоник, связанную с обратимыми вращениями векторов намагниченности доменов, индуцированными переменным магнитным полем.
4. Разработать алгоритм модельного описания диссипации волновых про-
, цессов, связанных с обратимыми вращениями векторов спонтанной на
магниченности в полидоменных одно- и трехосных магнетиках в сложных
полях. Учесть их взаимосвязь с фундаментальными магнитоструктурными
параметрами исследуемых систем. Найти метод расчета амплитуд акусти
ческих волн и их диссипативных параметров в кристаллах.
5. На основе анизометрического зондирования вращательного момента раз
работать идею метода количественного описания распределения "легких"
осей в реальных магнетиках, без которого конкретная реализация расче
тов, относящихся к поставленным выше задачам, невозможна.
Научные положения и результаты, выносимые на защиту. Исследования по данной проблеме привели к разработке новых положений:
Особенности процессов обратимых вращений в магнетиках и поведения доменных границ в неоднородных упругих полях, которые сводятся к возможности генерации гармоник и явлений "срыва" процессов вращений и смещений доменных границ. Количественная связь характеризующих эти явления критических величин с магнитоструктурными параметрами магнетиков и внешними воздействиями.
Метод расчета эквивалентных компонент тензора напряжений, наводимых в магнетиках с кубической и гексагональной симметрией переменным магнитным полем, в том числе при наличии сопровождающих постоянных магнитного и упругого (одновременно) полей.

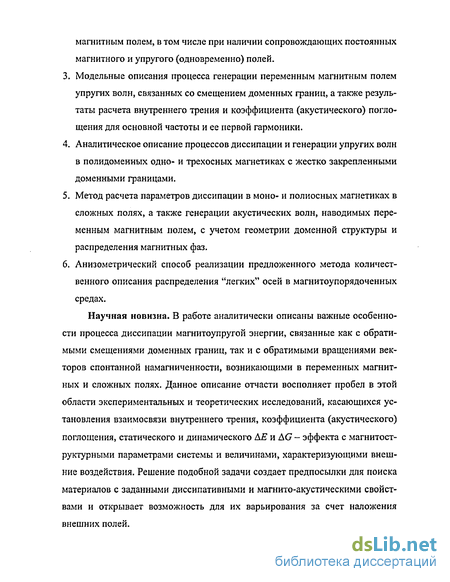

3.' Модельные описания процесса генерации переменным магнитным полем упругих волн, связанных со смещением доменных границ, а также результаты расчета внутреннего трения и коэффициента (акустического) поглощения для основной частоты и ее первой гармоники.
Аналитическое описание процессов диссипации и генерации упругих волн в полидоменных одно- и трехосных магнетиках с жестко закрепленными доменными границами.
Метод расчета параметров диссипации в моно- и подносных магнетиках в сложных полях, а также генерации акустических волн, наводимых переменным магнитным полем, с учетом геометрии доменной структуры и распределения магнитных фаз.
6. Анизометрический способ реализации предложенного метода количественного описания распределения "легких" осей в магнитоупорядоченных средах.
Научная новизна. В работе аналитически описаны важные особенности процесса диссипации магнитоупругой энергии, связанные как с обратимыми смещениями доменных границ, так и с обратимыми вращениями векторов спонтанной намагниченности, возникающими в переменных магнитных и сложных полях. Данное описание отчасти восполняет пробел в этой области экспериментальных и теоретических исследований, касающихся установления взаимосвязи внутреннего трения, коэффициента (акустического) поглощения, статического и динамического Д и AG - эффекта с магнитост-руктурными параметрами системы и величинами, характеризующими внешние воздействия. Решение подобной задачи создает предпосылки для поиска материалов с заданными диссипативными и магнито-акустическими свойствами и открывает возможность для их варьирования за счет наложения внешних полей.

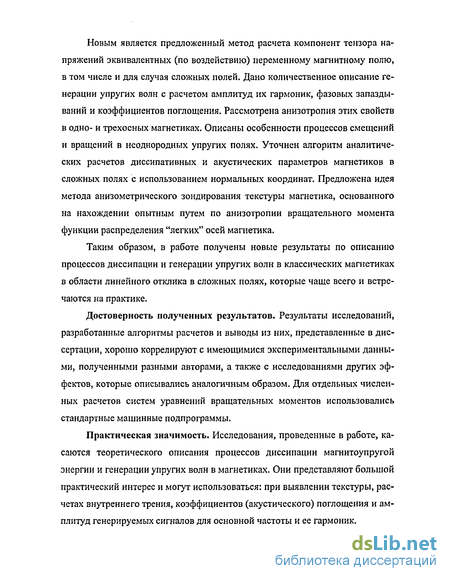

Новым является предложенный метод расчета компонент тензора напряжений эквивалентных (по воздействию) переменному магнитному полю, в том числе и для случая сложных полей. Дано количественное описание генерации упругих волн с расчетом амплитуд их гармоник, фазовых запаздываний и коэффициентов поглощения. Рассмотрена анизотропия этих свойств в одно- и трехосных магнетиках. Описаны особенности процессов смещений и вращений в неоднородных упругих полях. Уточнен алгоритм аналитических расчетов диссипативных и акустических параметров магнетиков в сложных полях с использованием нормальных координат. Предложена идея метода анизометрического зондирования текстуры магнетика, основанного на нахождении опытным путем по анизотропии вращательного момента функции распределения "легких" осей магнетика.
