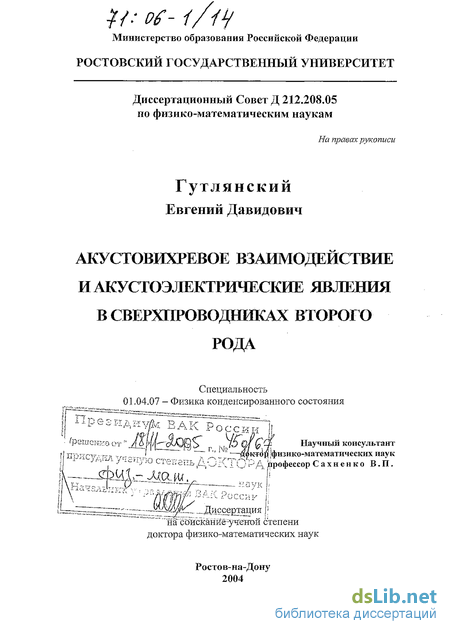

Содержание к диссертации

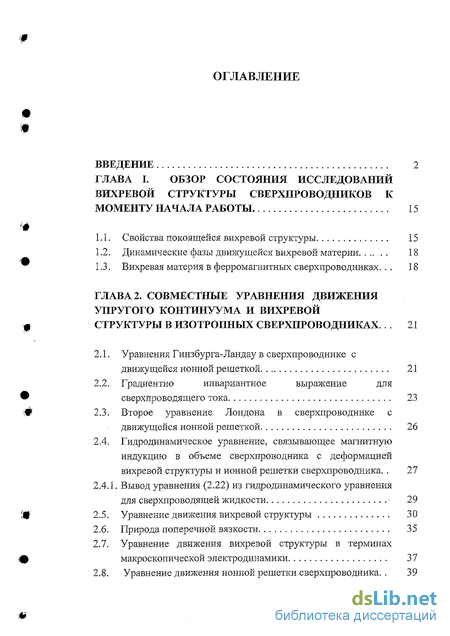

Введение
ГЛАВА I. Обзор состояния исследований вихревой структуры сверхпроводников к моменту начала работы 15
1.1. Свойства покоящейся вихревой структуры 15
1.2. Динамические фазы движущейся вихревой материи 18
1.3. Вихревая материя в ферромагнитных сверхпроводниках . 18
ГЛАВА 2. Совместные уравнения движения упругого континуума и вихревой структуры в изотропных сверхпроводниках . 21
2.1. Уравнения Гинзбурга-Ландау в сверхпроводнике с движущейся ионной решеткой 21
2.2. Градиентно инвариантное выражение для сверхпроводящего тока 23
2.3. Второе уравнение Лондона в сверхпроводнике с движущейся ионной решеткой 26
2.4. Гидродинамическое уравнение, связывающее магнитную индукцию в объеме сверхпроводника с деформацией вихревой структуры и ионной решетки сверхпроводника. 27
2.4.1. Вывод уравнения (2.22) из гидродинамического уравнения для сверхпроводящей жидкости 29
2.5. Уравнение движения вихревой структуры 30
2.6. Природа поперечной вязкости 35
2.7. Уравнение движения вихревой структуры в терминах макроскопической электродинамики 37
2.8. Уравнение движения ионной решетки сверхпроводника. 39
2.9. Полная система уравнений, описывающая сверхпроводник с движущейся ионной решеткой и вихревой структурой . 41

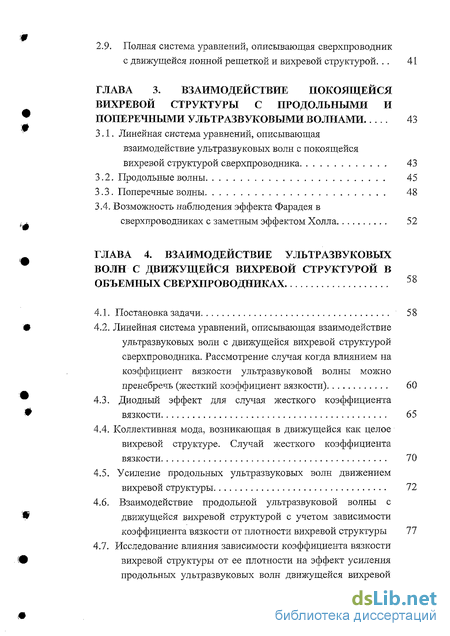

ГЛАВА 3. Взаимодействие покоящейся вихревой структуры с продольными и поперечными ультразвуковыми волнами 43
3.1. Линейная система уравнений, описывающая взаимодействие ультразвуковых волн с покоящейся вихревой структурой сверхпроводника 43
3.2. Продольные волны 45
3.3. Поперечные волны 48
3.4. Возможность наблюдения эффекта Фарадея в сверхпроводниках с заметным эффектом Холла 52
ГЛАВА 4. Взаимодействие ультразвуковых волн с движущейся вихревой структурой в объемных сверхпроводниках 58
4.1. Постановка задачи 58
4.2. Линейная система уравнений, описывающая взаимодействие ультразвуковых волн с движущейся вихревой структурой сверхпроводника. Рассмотрение случая когда влиянием на коэффициент вязкости ультразвуковой волны можно пренебречь (жесткий коэффициент вязкости) 60
4.3. Диодный эффект для случая жесткого коэффициента вязкости 65
4.4. Коллективная мода, возникающая в движущейся как целое вихревой структуре. Случай жесткого коэффициента вязкости. 70
4.5. Усиление продольных ультразвуковых волн движением вихревой структуры 72
4.6. Взаимодействие продольной ультразвуковой волны с движущейся вихревой структурой с учетом зависимости коэффициента вязкости от плотности вихревой структуры 77
4.7. Исследование влияния зависимости коэффициента вязкости вихревой структуры от ее плотности на эффект усиления продольных ультразвуковых волн движущейся вихревой структурой 82
4.8. Исследование влияния зависимости коэффициента вязкости вихревой структуры от ее плотности на диодный эффект. 85
4.9. Влияние на коллективную моду в движущейся вихревой структуры зависимости коэффициента вязкости от плотности вихревой структуры 89

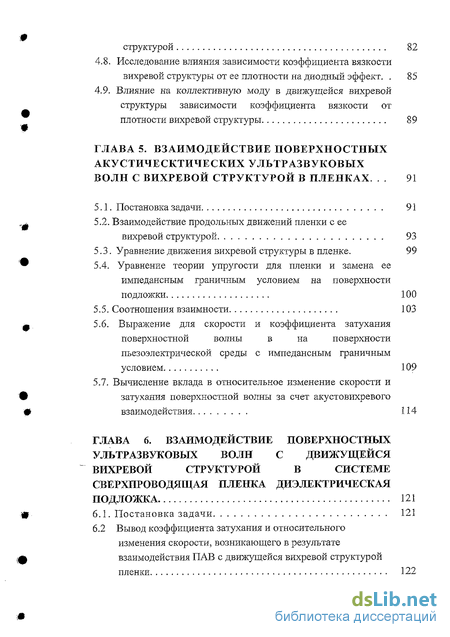

ГЛАВА 5. Взаимодействие поверхностных акустическтических ультразвуковых волн с вихревой структурой в пленках . 91
5.1. Постановка задачи 91
5.2. Взаимодействие продольных движений пленки с ее вихревой структурой 93
5.3. Уравнение движения вихревой структуры в пленке. 99
5.4. Уравнение теории упругости для пленки и замена ее импедансным граничным условием на поверхности подложки 100
5.5. Соотношения взаимности 103
5.6. Выражение для скорости и коэффициента затухания поверхностной волны в на поверхности пьезоэлектрической среды с импедансным граничным условием 109
5.7. Вычисление вклада в относительное изменение скорости и затухания поверхностной волны за счет акустовихревого взаимодействия 114
ГЛАВА 6. Взаимодействие поверхностных ультразвуковых волн с движущейся вихревой структурой в системе сверхпроводящая пленка диэлектрическая подложка 121
6.1. Постановка задачи 121
6.2 Вывод коэффициента затухания и относительного изменения скорости, возникающего в результате взаимодействия ПАВ с движущейся вихревой структурой пленки 122
6.2.1. Общее выражение для коэффициента затухания ПАВ для случая произвольной подложки 129
6.2.2. Общее выражение для относительного изменения скорости ПАВ для случая произвольной подложки 131
6.2.3. Анализ частотной зависимости коэффициента затухания и относительного изменения скорости ПАВ. 131
6.3. Эффект усиления поверхностных волн движением вихревой структуры 132
6.3.1. Подложки на основе ниобата лития 133
6.3.2. Усиление поверхностных волн движением вихревой структуры в сверхпроводящей пленке 134
6.4. Особенность вольтамперной характеристики сверхпроводников с движущейся вихревой структурой 136
6.5. Резонансное поглощение ПАВ 144
6.6. Аналог диодного эффекта на поверхностных волнах 149
6.7. Коллективная мода, возникающая в движущейся вихревой структуре пленки 150
ГЛАВА 7. Акустоэлектрический эффект в объемных сверхпроводниках . 154
7.1. Постановка задачи 154
7.2. Поперечный акустоэлектрический эффект инициируемый продольной ультразвуковой волной в грязных сверхпроводниках 157
7.3. Продольный акустоэлектрический эффект инициируемый продольной ультразвуковой волной в грязных сверхпроводниках 170
7.4. Продольный и поперечный акустоэлектрический эффект, инициируемый продольной ультразвуковой волной в сверхпроводниках, в которых наблюдается эффект Холла. 178
7.5. Акустоэлектрический эффект порождаемый поперечной ультразвуковой волной 193
ГЛАВА 8. Взаимодействия ультразвуковых волн с вихревой структурой ферромагнитных сверхпроводников 203
8.1. Постановка задачи 203

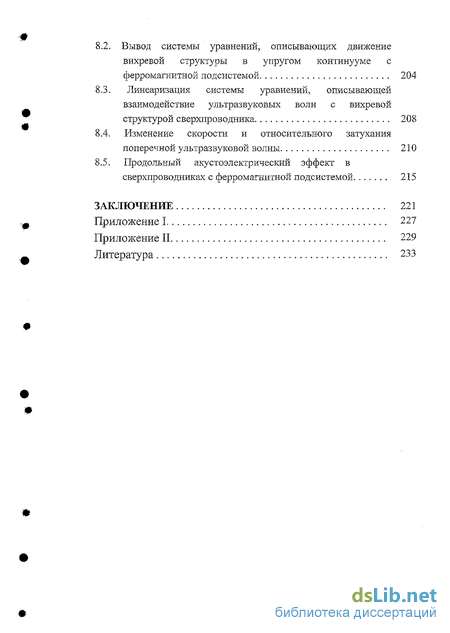

8.2. Вывод системы уравнений, описывающих движение вихревой структуры в упругом континууме с ферромагнитной подсистемой , 204
8.3. Линеаризация системы уравнений, описывающей взаимодействие ультразвуковых волн с вихревой структурой сверхпроводника 208
8.4. Изменение скорости и относительного затухания поперечной ультразвуковой волны 210
8.5. Продольный акустоэлектрический эффект в сверхпроводниках с ферромагнитной подсистемой 215
Заключение 221
Приложение 1 227
Приложение II 229
Литература 233
- Вихревая материя в ферромагнитных сверхпроводниках
- Полная система уравнений, описывающая сверхпроводник с движущейся ионной решеткой и вихревой структурой
- Взаимодействие продольной ультразвуковой волны с движущейся вихревой структурой с учетом зависимости коэффициента вязкости от плотности вихревой структуры
- Уравнение теории упругости для пленки и замена ее импедансным граничным условием на поверхности подложки

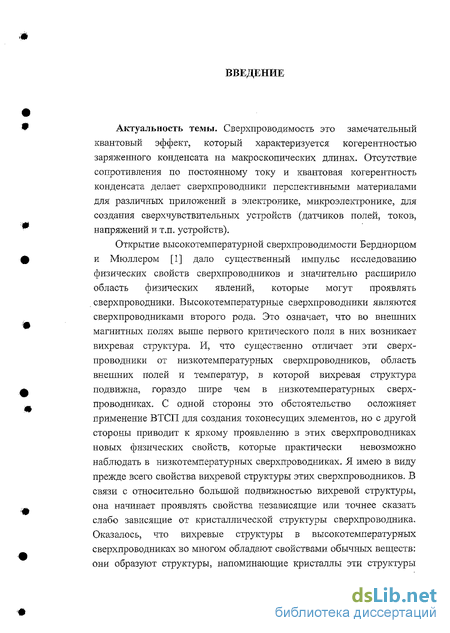

Введение к работе
Актуальность темы. Сверхпроводимость это замечательный квантовый эффект, который характеризуется когерентностью заряженного конденсата на макроскопических длинах. Отсутствие сопротивления по постоянному току и квантовая когерентность конденсата делает сверхпроводники перспективными материалами для различных приложений в электронике, микроэлектронике, для создания сверхчувствительных устройств (датчиков полей, токов, напряжений и т.п. устройств).
Открытие высокотемпературной сверхпроводимости Берднорцом и Мюллером [1] дало существенный импульс исследованию физических свойств сверхпроводников и значительно расширило область физических явлений, которые могут проявлять сверхпроводники. Высокотемпературные сверхпроводники являются сверхпроводниками второго рода. Это означает, что во внешних магнитных полях выше первого критического поля в них возникает вихревая структура. И, что существенно отличает эти сверхпроводники от низкотемпературных сверхпроводников, область внешних полей и температур, в которой вихревая структура подвижна, гораздо шире чем в низкотемпературных сверхпроводниках. С одной стороны это обстоятельство осложняет применение ВТСП для создания токонесущих элементов, но с другой стороны приводит к яркому проявлению в этих сверхпроводниках новых физических свойств, которые практически невозможно наблюдать в низкотемпературных сверхпроводниках. Я имею в виду прежде всего свойства вихревой структуры этих сверхпроводников. В связи с относительно большой подвижностью вихревой структуры, она начинает проявлять свойства независящие или точнее сказать слабо зависящие от кристаллической структуры сверхпроводника. Оказалось, что вихревые структуры в высокотемпературных сверхпроводниках во многом обладают свойствами обычных веществ: они образуют структуры, напоминающие кристаллы эти структуры
при определенных условиях переходят в жидкое состояние или аморфное.

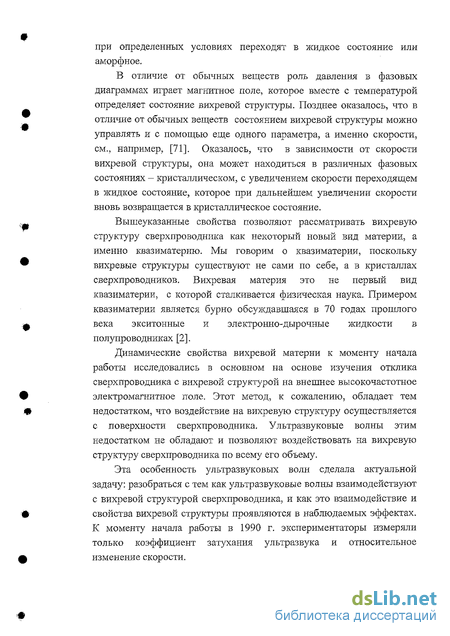

В отличие от обычных веществ роль давления в фазовых диаграммах играет магнитное поле, которое вместе с температурой определяет состояние вихревой структуры. Позднее оказалось, что в отличие от обычных веществ состоянием вихревой структуры можно управлять я с помощью еще одного параметра, а именно скорости, см., например, [71]. Оказалось, что в зависимости от скорости вихревой структуры, она может находиться в различных фазовых состояниях - кристаллическом, с увеличением скорости переходящем в жидкое состояние, которое при дальнейшем увеличении скорости вновь возвращается в кристаллическое состояние.
Вышеуказанные свойства позволяют рассматривать вихревую структуру сверхпроводника как некоторый новый вид материи, а именно квазиматерию. Мы говорим о квазиматерии, поскольку вихревые структуры существуют не сами по себе, а в кристаллах сверхпроводников. Вихревая материя это не первый вид квазиматерии, с которой сталкивается физическая наука. Примером квазиматерии является бурно обсуждавшаяся в 70 годах прошлого века экситонные и электронно-дыр очные жидкости в полупроводниках [2].
Динамические свойства вихревой материи к моменту начала работы исследовались в основном на основе изучения отклика сверхпроводника с вихревой структурой на внешнее высокочастотное электромагнитное поле. Этот метод, к сожалению, обладает тем недостатком, что воздействие на вихревую структуру осуществляется с поверхности сверхпроводника. Ультразвуковые волны этим недостатком не обладают и позволяют воздействовать на вихревую структуру сверхпроводника по всему его объему.
Эта особенность ультразвуковых волн сделала актуальной задачу: разобраться с тем как ультразвуковые волны взаимодействуют с вихревой структурой сверхпроводника, и как это взаимодействие и свойства вихревой структуры проявляются в наблюдаемых эффектах. К моменту начала работы в 1990 г. экспериментаторы измеряли только коэффициент затухания ультразвука и относительное изменение скорости.
Естественно, возникает вопрос, что происходит с вихревой структурой в результате воздействия на нее ультразвуковых волн, и каким образом можно наблюдать этот отклик? А так же связанные с этим вопросом вопросы о том, можно ли управлять движением вихревой структуры посредством ультразвуковых волн с одной стороны, и, с другой стороны, можно ли управлять такими параметрами ультразвуковой волны, как коэффициент затухания и скорость, заставляя двигаться вихревую структуру с нужной скоростью?

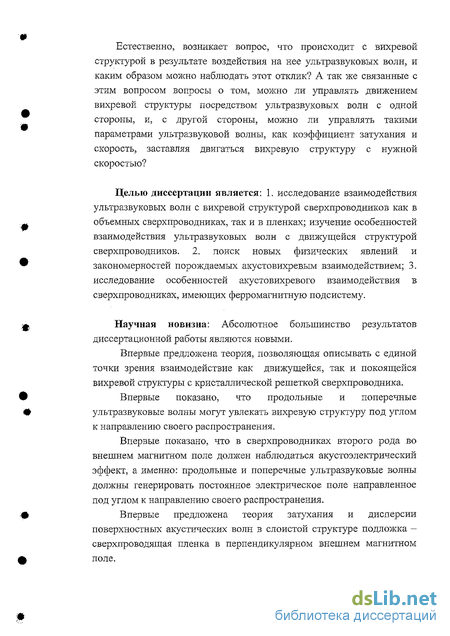

Целью диссертации является: 1. исследование взаимодействия ультразвуковых волн с вихревой структурой сверхпроводников как в объемных сверхпроводниках, так и в пленках; изучение особенностей взаимодействия ультразвуковых волн с движущейся структурой сверхпроводников. 2. поиск новых физических явлений и закономерностей порождаемых акустовихревым взаимодействием; 3. исследование особенностей акустовихревого взаимодействия в сверхпроводниках, имеющих ферромагнитную подсистему.
