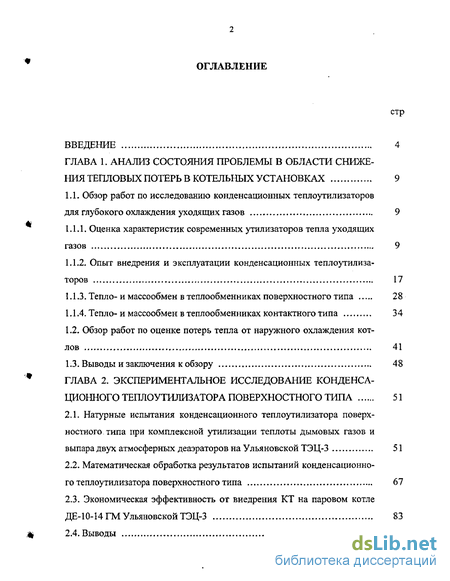

Содержание к диссертации

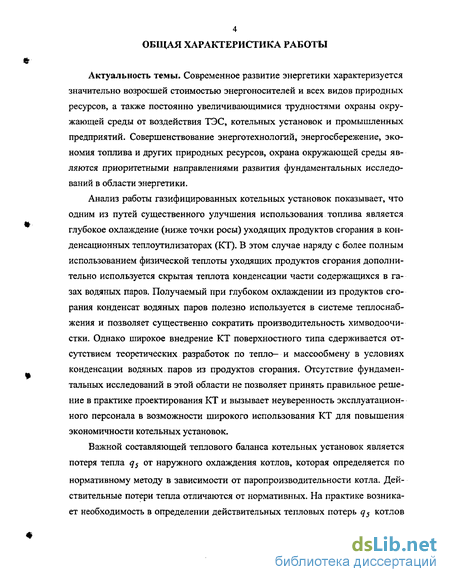

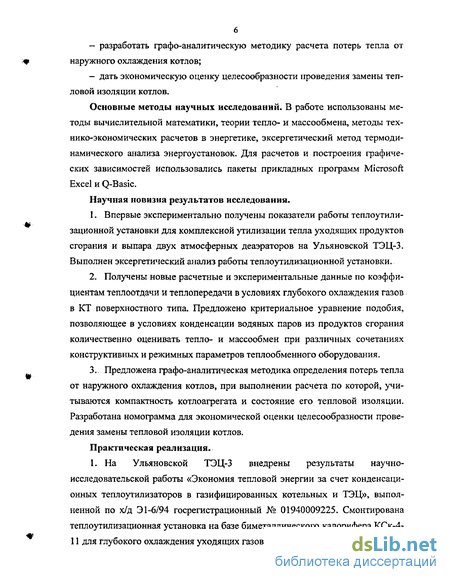

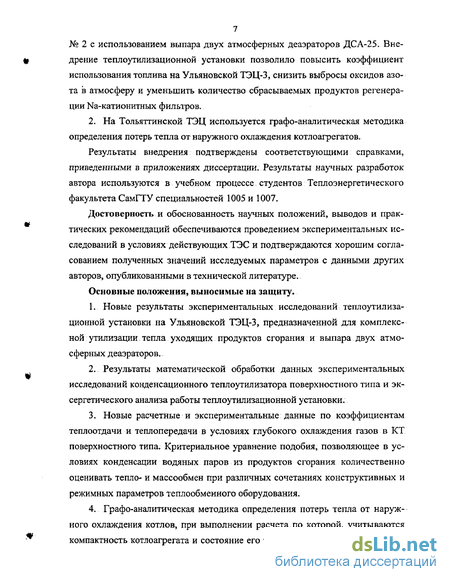

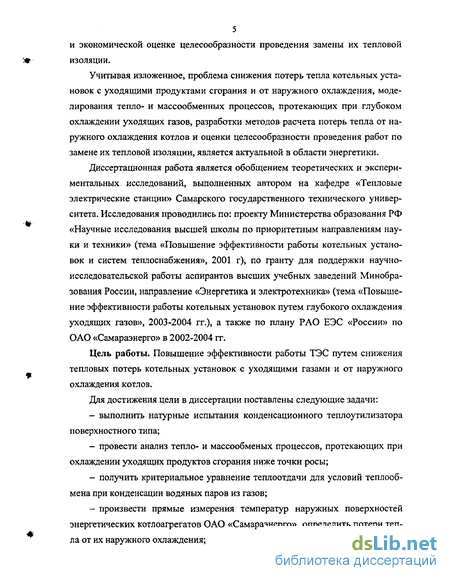

Введение

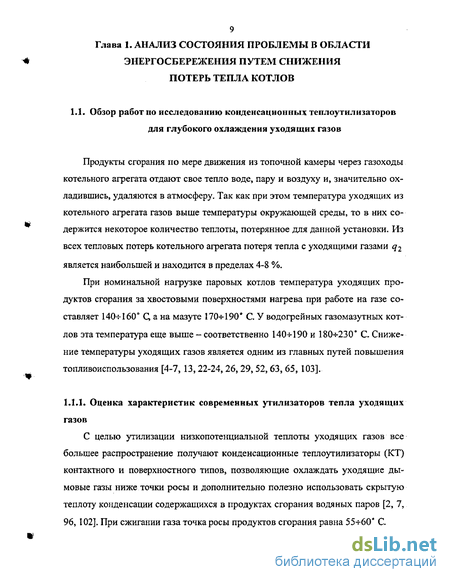

Глава 1. Анализ состояния проблемы в области снижения тепловых потерь в котельных установках 9
1.1. Обзор работ по исследованию конденсационных теплоутилизаторов для глубокого охлаждения уходящих газов 9
1.1.1. Оценка характеристик современных утилизаторов тепла уходящих газов 9
1.1.2. Опыт внедрения и эксплуатации конденсационных теплоутилизаторов 17
1.1.3. Тепло- и массообмен в теплообменниках поверхностного типа 28
1.1.4. Тепло- и массообмен в теплообменниках контактного типа 34
1.2. Обзор работ по оценке потерь тепла от наружного охлаждения котлов 41
1.3. Выводы и заключения к обзору 48
Глава 2. Экспериментальное исследование конденсационного теплоутилизатора поверхностного типа 51
2.1. Натурные испытания конденсационного теплоутилизатора поверхностного типа при комплексной утилизации теплоты дымовых газов и выпара двух атмосферных деаэраторов на Ульяновской ТЭЦ-3 51
2.2. Математическая обработка результатов испытаний конденсационного теплоутилизатора поверхностного типа 67
2.3. Экономическая эффективность от внедрения КТ на паровом котле ДЕ-10-14ГМ Ульяновской ТЭЦ-3 83
2.4. Выводы 85

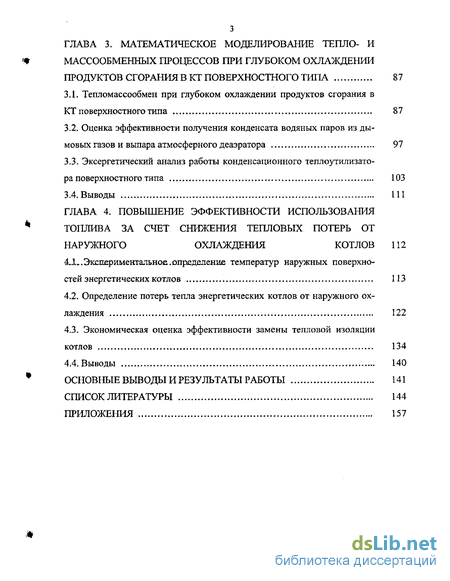

Глава 3. Математическое моделирование тепло- и массообменных процессов при глубоком охлаждении продуктов сгорания в кт поверхностного типа 87
3.1. Тепломассообмен при глубоком охлаждении продуктов сгорания в КТ поверхностного типа 87
3.2. Оценка эффективности получения конденсата водяных паров из дымовых газов и выпара атмосферного деаэратора 97
3.3. Эксергетический анализ работы конденсационного теплоутилизатора поверхностного типа 103
3.4. Выводы L11
Глава 4. Повьшгение эффективности использования топлива за счет снижения тепловых потерь от наружного охлаждения котлов 112
4.Х..Экспериментальное.определение температур наружных поверхностей энергетических котлов 113
4.2. Определение потерь тепла энергетических котлов от наружного охлаждения 122
4.3. Экономическая оценка эффективности замены тепловой изоляции котлов 134
Выводы 140
Основные выводы и результаты работы 141
Список литературы 144
Приложения 157
- Оценка характеристик современных утилизаторов тепла уходящих газов
- Математическая обработка результатов испытаний конденсационного теплоутилизатора поверхностного типа
- Оценка эффективности получения конденсата водяных паров из дымовых газов и выпара атмосферного деаэратора
- Определение потерь тепла энергетических котлов от наружного охлаждения
