Повышение точности информационно-измерительных систем автоматизированного производства на основе методов статистической обработки сильно дискретизованных наблюдений Мастеренко Дмитрий Александрович

Содержание к диссертации

Введение

ГЛАВА 1. Дискретность наблюдений в информационно измерительных системах. проблема повышения точности измерений при наличии сильной дискретизации наблюдений 13

1.1. Измерения как неотъемлемая часть процесса познания. Дискретность и непрерывность в человеческом познании 13

1.2. Измерения физических величин. Структура измерительных систем 24

1.3. Точность измерений. Подходы к нормированию точности измерений с позиций «погрешности» и «неопределённости» 31

1.4. Вероятностные механизмы, действующие в процессе измерений... 38

1.5. Статистические процедуры в задачах обработки измерительной информации 46

1.6. Сильно дискретизованные наблюдения 55

1.7. Проблема повышения точности измерений при наличии сильной дискретизации наблюдений. Постановка задачи исследования 77

ГЛАВА 2. Теоретические исследования оценок измеряемых величин по сильно дискретизованным наблюдениям 80

2.1. Математическая модель измерений при наличии сильной дискретизации наблюдений 80

2.2. Начальные соображения относительно оценок, учитывающих дискретизацию наблюдений 90

2.3. Дискретизация наблюдений с точки зрения теории информации 106

2.4. Постановка задачи оптимального оценивания по сильно дискретизованным наблюдениям 118

з

2.5. Оптимальное оценивание измеряемой величины по сильно дискретизованным наблюдениям при прямых измерениях при известном параметре масштаба 123

2.6. Косвенные измерения. Оптимальное оценивание векторной измеряемой величины, служащей параметром линейной статистической модели, по сильно дискретизованным наблюдениям и известном параметре масштаба распределения 130

2.7. Оценивание измеряемых величин по сильно дискретизованным наблюдениям при неизвестном параметре масштаба

2.8. Об асимптотических свойствах оценок 147

2.9. Пример расчёта и сравнения вероятностных характеристик оценок измеряемой величины по сильно дискретизованным наблюдениям в случае прямых измерений 157

2.10.Краткие выводы 177

ГЛАВА 3. Экспериментальные исследования оценок по сильно дискретизованным наблюдениям 178

3.1. Цель и методы проведения экспериментальных исследований 178

3.2. Экспериментальные исследования оценок методом численного моделирования 185

3.3. Исследования оценок методом натурного эксперимента 192

3.4. Краткие выводы 205

ГЛАВА 4. Практическое применение методов статистического оценивания сильно дискретизованных наблюдений 206

4.1. Координатные измерения параметров прямолинейных и плоских поверхностей с малыми наклонами 206

4.2. Оценивание модулирующих частот при передаче данных по каналу УКВ-связи 215

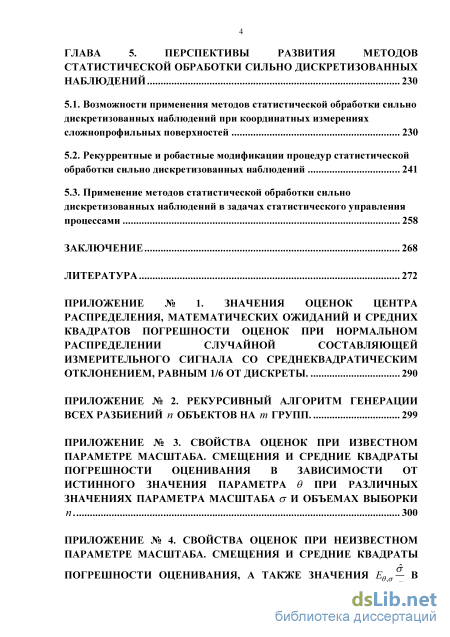

ГЛАВА 5. Перспективы развития методов статистической обработки сильно дискретизованных наблюдений 230

5.1. Возможности применения методов статистической обработки сильно дискретизованных наблюдений при координатных измерениях сложнопрофильных поверхностей 230

5.2. Рекуррентные и робастные модификации процедур статистической обработки сильно дискретизованных наблюдений 241

5.3. Применение методов статистической обработки сильно дискретизованных наблюдений в задачах статистического управления процессами 258

Заключение 268

Литература

• Точность измерений. Подходы к нормированию точности измерений с позиций «погрешности» и «неопределённости»
• Начальные соображения относительно оценок, учитывающих дискретизацию наблюдений
• Экспериментальные исследования оценок методом численного моделирования
• модулирующих частот при передаче данных по каналу УКВ-связи

Введение к работе

Актуальность работы.

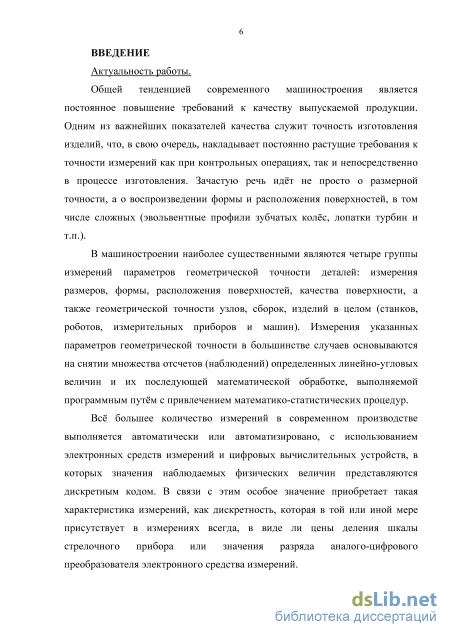

Общей тенденцией современного машиностроения является постоянное повышение требований к качеству выпускаемой продукции. Одним из важнейших показателей качества служит точность изготовления изделий, что, в свою очередь, накладывает постоянно растущие требования к точности измерений как при контрольных операциях, так и непосредственно в процессе изготовления. Зачастую речь идёт не просто о размерной точности, а о воспроизведении формы и расположения поверхностей, в том числе сложных (например, профили зубчатых колёс, лопатки турбин и т.п.).

В машиностроении наиболее существенными являются четыре группы измерений параметров геометрической точности деталей: измерения размеров, формы, расположения поверхностей, качества поверхности, а также геометрической точности узлов, сборок, изделий в целом (станков, роботов, измерительных приборов и машин). Измерения указанных параметров геометрической точности в большинстве случаев основываются на снятии множества отсчетов (наблюдений) определенных линейно-угловых величин и их последующей математической обработке, выполняемой программным путём с привлечением математико-статистических процедур.

Всё большее количество измерений в современном производстве выполняется автоматически или автоматизированно, с использованием электронных средств измерений и цифровых вычислительных устройств, в которых значения наблюдаемых физических величин представляются дискретным кодом. В связи с этим особое значение приобретает такая характеристика измерений, как дискретность, которая в той или иной мере присутствует в измерениях всегда, в виде ли цены деления шкалы стрелочного прибора или значения разряда аналого-цифрового преобразователя электронного средства измерений.

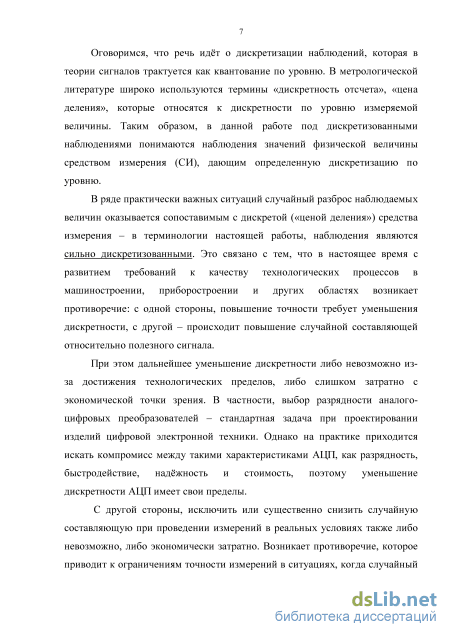

Здесь речь идёт о дискретизации наблюдений, которая в теории сигналов трактуется как квантование по уровню. В метрологической литературе широко используются термины «дискретность отсчета», «цена деления», которые относятся к дискретности по уровню измеряемой величины. Таким образом, в данной работе под дискретизованными наблюдениями понимаются наблюдения значений физической

величины средством измерения (СИ), дающим определенную дискретизацию по уровню.

В ряде практически важных ситуаций случайный разброс наблюдаемых величин оказывается сопоставимым с дискретой («ценой деления») средства измерения. Это связано с тем, что в настоящее время с развитием требований к качеству технологических процессов в машиностроении, приборостроении и других областях возникает противоречие: с одной стороны, повышение точности требует уменьшения дискретности отсчёта, с другой - происходит повышение случайной составляющей относительно полезного сигнала. Для таких наблюдений в настоящей работе введено понятие «сильно дискретизованных».

При этом дальнейшее уменьшение дискретности либо невозможно из-за достижения технологических пределов, либо слишком затратно с экономической точки зрения. С другой стороны, исключить или существенно снизить случайную составляющую при проведении измерений в реальных условиях также либо невозможно, либо экономически затратно. Возникает противоречие, которое приводит к ограничениям точности измерений.

Отметим, что выбор разрядности аналого-цифровых преобразователей -стандартная задача при проектировании изделий цифровой электронной техники. Однако на практике приходится искать компромисс между такими характеристиками АЦП, как разрядность, быстродействие, надёжность и стоимость, поэтому уменьшение дискретности АЦП имеет свои пределы.

Статистические методы обработки сильно дискретизованных наблюдений в настоящее время не распространены в метрологической практике, в частности, не регламентируются существующими стандартами. В данной диссертации осуществляется поиск новых подходов разрешения указанного противоречия на основе переосмысления статистического оценивания измеряемых величин по сильно дискретизованным наблюдениям.

С математической точки зрения, данные подходы аналогичны методам оценивания группированных наблюдений, изложенным, в частности, в докторской диссертации Б.Ю. Лемешко «Статистический анализ группированных, частично группированных и негруппированных наблюдений одномерных непрерывных случайных величин» (Новосибирск, НГТУ, 1997), а также методам, основанным на

понятиях теории информации, разработанным в докторской диссертации С.В.Юдина «Информационно-статистические методы управления качеством продукции массового производства» (Тула, ТулГУ, 1999). Однако, по сравнению с названными работами, в настоящей диссертации осуществлено построение оптимальных в некотором смысле оценок измеряемых величин, причём не только в одномерном случае, но и для моделей регрессионного типа, что значительно расширяет область применения разработанных методов оценивания.

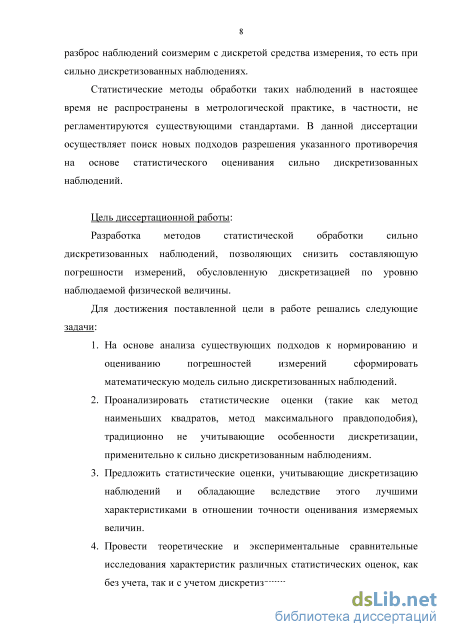

Цель диссертационной работы:

Разработка методов статистической обработки сильно дискретизованных наблюдений, позволяющих снизить составляющую погрешности измерений, обусловленную дискретизацией наблюдаемой физической величины по уровню.

Для достижения поставленной цели в работе решались следующие задачи:

1. На основе анализа существующих подходов к нормированию и оцениванию погрешностей измерений сформировать математическую модель сильно дискретизованных наблюдений.

2. Проанализировать статистические оценки (такие как метод наименьших квадратов, метод максимального правдоподобия), традиционно не учитывающие особенности дискретизации, применительно к сильно дискретизованным наблюдениям.

3. Предложить статистические оценки, учитывающие дискретизацию наблюдений и, вследствие этого, обладающие лучшими характеристиками в отношении точности оценивания измеряемых величин.

4. Провести теоретические и экспериментальные сравнительные исследования характеристик различных статистических оценок, как без учета, так и с учетом дискретизации.

5. Практически апробировать и внедрить результаты работы в программном обеспечении разнообразных технических систем, функционирование которых связано с оцениванием величин по сильно дискретизованным наблюдениям.

6. Определить направления дальнейшего распространения сформулированного в работе подхода к статистическому оцениванию сильно дискретизованных

наблюдений в измерении геометрических параметров объектов субмикрометровой и нанометровой точности.

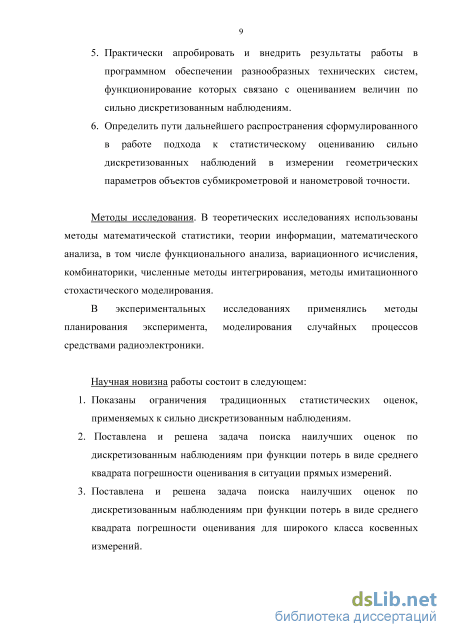

Методы исследования. В теоретических исследованиях использованы методы математической статистики, теории информации, математического анализа, в том числе функционального анализа, вариационного исчисления, комбинаторики, численные методы интегрирования, методы имитационного стохастического моделирования.

В экспериментальных исследованиях применялись методы планирования эксперимента, моделирования случайных процессов средствами радиоэлектроники.

Научная новизна работы состоит в следующем:

7. Выделен класс измерительных задач, в которых случайная составляющая наблюдаемой физической величины сопоставима с дискретностью отсчёта, и для таких наблюдений введено понятие «сильно дискретизованные».

8. Установлены недостатки традиционных статистических оценок, используемых в задачах обработки измерительной информации, при их применении к сильно дискретизованным наблюдениям.

9. Обоснована необходимость нового подхода к задаче статистической обработки измерительной информации при наличии сильной дискретизации наблюдений, позволяющего увеличить итоговую точность измерений.

4. Установлен вид наилучших оценок по дискретизованным наблюдениям при
функции потерь в виде среднего квадрата погрешности оценивания в ситуации
прямых измерений при известном и неизвестном параметре масштаба.

5. Установлен вид наилучших оценок по дискретизованным наблюдениям при функции потерь в виде среднего квадрата погрешности оценивания для широкого класса косвенных измерений при известном и неизвестном параметре масштаба.

6. Теоретически и экспериментально получены сравнительные характеристики традиционных оценок, не учитывающих дискретизацию наблюдений, и оценок, полученных на основе предложенного подхода к статистической обработке сильно дискретизованных наблюдений.

7. Найдены пути построения рекуррентных и робастных процедур статистической обработки сильно дискретизованных наблюдений.

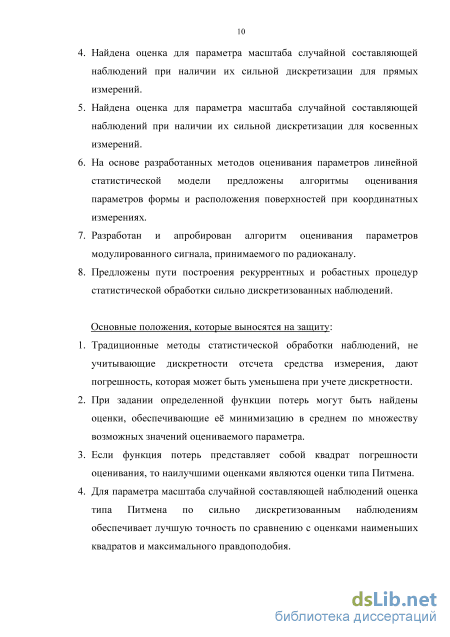

Основные положения, которые выносятся на защиту:

1. В измерительных задачах, характеризующихся сопоставимостью случайного разброса измерительного сигнала и дискретности отсчёта используемого средства измерения, возникает необходимость введения понятия «сильно дискретизованные наблюдения».

2. Традиционные методы статистической обработки наблюдений, не учитывающие дискретности отсчета средства измерения, дают погрешность, которая может быть уменьшена при учете дискретности.

3. При задании определенной функции потерь могут быть найдены оценки, обеспечивающие её минимизацию в среднем по множеству возможных значений оцениваемого параметра.

4. При функции потерь в виде квадрата погрешности оценивания найдены наилучшие оценки, для которых предложено название «оценки типа Питмена».

5. Для параметра масштаба случайной составляющей наблюдений оценка типа Питмена по сильно дискретизованным наблюдениям обеспечивает лучшую точность по сравнению с оценками наименьших квадратов и максимального правдоподобия.

6. Экспериментальные исследования подтверждают теоретически полученные
сравнительные характеристики оценок наименьших квадратов, максимального
правдоподобия и оценок типа Питмена.

7. Оценки типа Питмена могут вычисляться рекуррентно, предложена
соответствующая процедура, в том числе робастная модификация.

Данные положения в совокупности означают решение проблемы, имеющей важное хозяйственное значение - повышения точности измерений на пределе разрешения аппаратных средств без их физической модернизации, при помощи новых методов математико-статистической обработки измерительной информации.

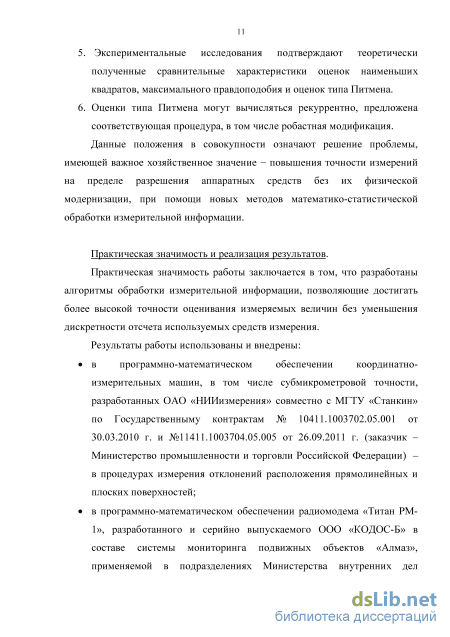

Практическая значимость и реализация результатов.

Практическая значимость работы заключается в том, что разработаны алгоритмы обработки измерительной информации, позволяющие достигать более высокой точности оценивания измеряемых величин без уменьшения дискретности отсчета используемых средств измерения.

Результаты работы внедрены:

в программно-математическом обеспечении координатно-измерительных машин, в том числе субмикрометровой точности, разработанных ОАО «НИИизмерения» совместно с МГТУ «Станкин» по Государственным контрактам № 10411.1003702.05.001 от 30.03.2010 г. и №11411.1003704.05.005 от 26.09.2011 г. (заказчик - Министерство промышленности и торговли Российской Федерации) - в процедурах измерения отклонений расположения прямолинейных и плоских поверхностей;

в программно-математическом обеспечении радиомодема «Титан РМ-1», разработанного и серийно выпускаемого ООО «КОДОС-Б» в составе системы мониторинга подвижных объектов «Алмаз», применяемой в подразделениях Министерства внутренних дел Российской Федерации для управления служебным автотранспортом - в процедуре определения кодирующих информацию частот.

Апробация

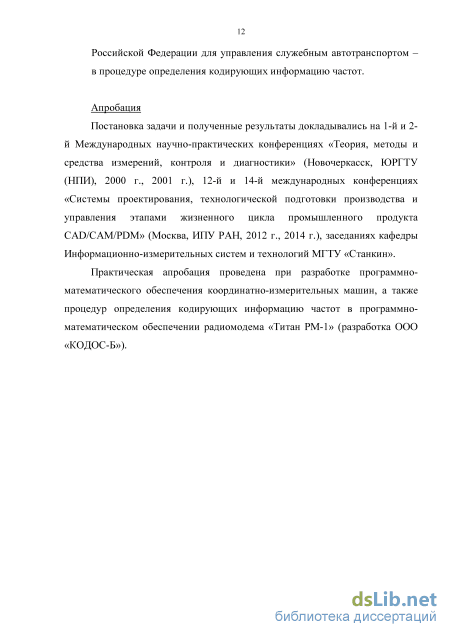

Постановка задачи и полученные результаты докладывались на 1-й и 2-й Международных научно-практических конференциях «Теория, методы и средства измерений, контроля и диагностики» (Новочеркасск, ЮРГТУ (НПИ), 2000 г., 2001 г.), 12-й и 14-й Международных конференциях «Системы проектирования, технологической подготовки производства и управления этапами жизненного цикла промышленного продукта» «CAD/CAM/PDM-2012» и «CAD/CAM/PDM-2014» (Москва, ИПУ РАН, 2012 и 2014), заседаниях кафедры «Измерительные информационные системы и технологии» МГТУ «Станкин».

Практическая апробация проведена при разработке программно-математического обеспечения координатно-измерительных машин, а также процедур определения кодирующих информацию частот в программно-математическом обеспечении радиомодема «Титан РМ-1» (разработка ООО «КОДОС-Б»).

Публикации

По теме работы имеется 29 публикаций, в том числе 17 статей в журналах, рекомендованных ВАК РФ по специальности диссертации и 1 патент на полезную модель.

Структура и объем работы.

Диссертация состоит из введения, пяти глав, заключения и восьми приложений. Основная часть работы изложена на 270 страницах, приложения - на 130 страницах. Работа содержит 64 рисунка и 114 таблиц, список литературы из 205 наименований.

Точность измерений. Подходы к нормированию точности измерений с позиций «погрешности» и «неопределённости»

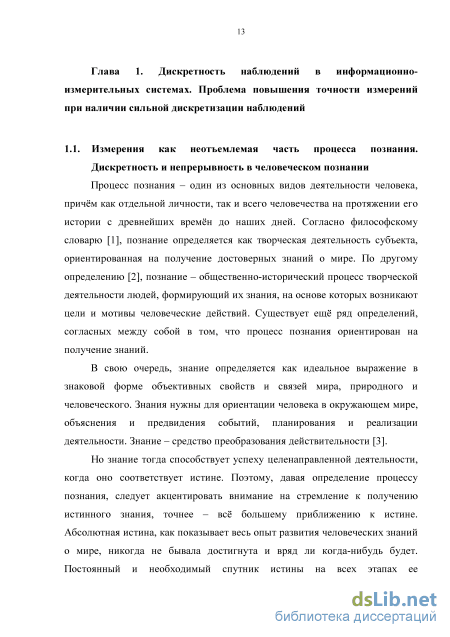

Процесс познания - один из основных видов деятельности человека, причём как отдельной личности, так и всего человечества на протяжении его истории с древнейших времён до наших дней. Согласно философскому словарю [1], познание определяется как творческая деятельность субъекта, ориентированная на получение достоверных знаний о мире. По другому определению [2], познание - общественно-исторический процесс творческой деятельности людей, формирующий их знания, на основе которых возникают цели и мотивы человеческие действий. Существует ещё ряд определений, согласных между собой в том, что процесс познания ориентирован на получение знаний.

В свою очередь, знание определяется как идеальное выражение в знаковой форме объективных свойств и связей мира, природного и человеческого. Знания нужны для ориентации человека в окружающем мире, объяснения и предвидения событий, планирования и реализации деятельности. Знание - средство преобразования действительности [3].

Но знание тогда способствует успеху целенаправленной деятельности, когда оно соответствует истине. Поэтому, давая определение процессу познания, следует акцентировать внимание на стремление к получению истинного знания, точнее - всё большему приближению к истине. Абсолютная истина, как показывает весь опыт развития человеческих знаний о мире, никогда не бывала достигнута и вряд ли когда-нибудь будет. Постоянный и необходимый спутник истины на всех этапах ее развертывания - заблуждение. Категории истины и заблуждения - ключевые в теории познания, выражающие две противоположные, но неразрывно связанные стороны.

Заблуждение - знание, не соответствующее своему предмету, не совпадающее с ним. Заблуждение, будучи неадекватной формой знания, главным своим источником имеет ограниченность, неразвитость или ущербность практики и самого познания.

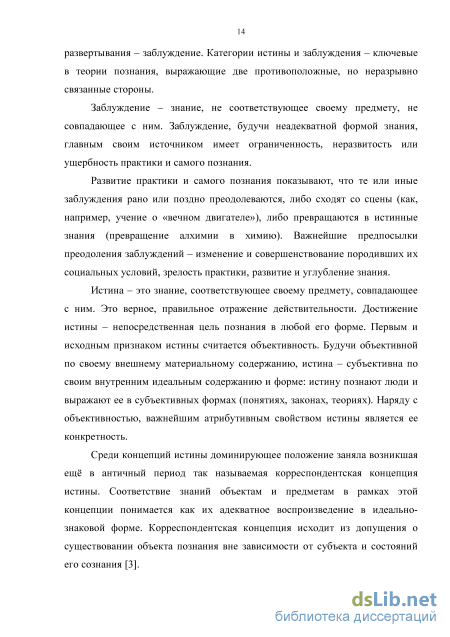

Развитие практики и самого познания показывают, что те или иные заблуждения рано или поздно преодолеваются, либо сходят со сцены (как, например, учение о «вечном двигателе»), либо превращаются в истинные знания (превращение алхимии в химию). Важнейшие предпосылки преодоления заблуждений - изменение и совершенствование породивших их социальных условий, зрелость практики, развитие и углубление знания.
