Введение к работе

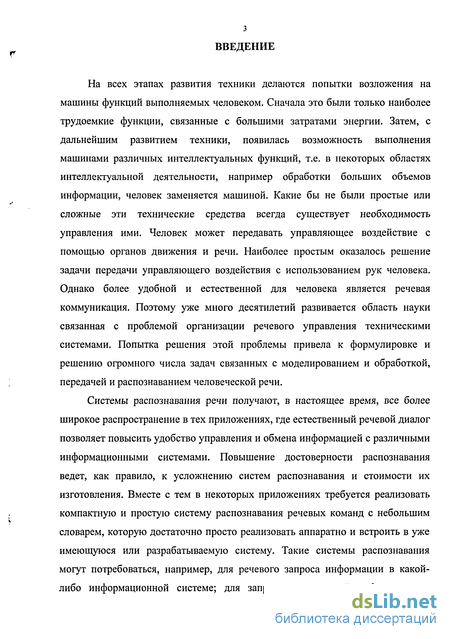

На всех этапах развития техники делаются попытки возложения на машины функций выполняемых человеком. Сначала это были только наиболее трудоемкие функции, связанные с большими затратами энергии. Затем, с дальнейшим развитием техники, появилась возможность выполнения машинами различных интеллектуальных функций, т.е. в некоторых областях интеллектуальной деятельности, например обработки больших объемов информации, человек заменяется машиной. Какие бы не были простые или сложные эти технические средства всегда существует необходимость управления ими. Человек может передавать управляющее воздействие с помощью органов движения и речи. Наиболее простым оказалось решение задачи передачи управляющего воздействия с использованием рук человека. Однако более удобной и естественной для человека является речевая коммуникация. Поэтому уже много десятилетий развивается область науки связанная с проблемой организации речевого управления техническими системами. Попытка решения этой проблемы привела к формулировке и решению огромного числа задач связанных с моделированием и обработкой, передачей и распознаванием человеческой речи.
Системы распознавания речи получают, в настоящее время, все более широкое распространение в тех приложениях, где естественный речевой диалог позволяет повысить удобство управления и обмена информацией с различными информационными системами. Повышение достоверности распознавания ведет, как правило, к усложнению систем распознавания и стоимости их изготовления. Вместе с тем в некоторых приложениях требуется реализовать компактную и простую систему распознавания речевых команд с небольшим словарем, которую достаточно просто реализовать аппаратно и встроить в уже имеющуюся или разрабатываемую систему. Такие системы распознавания могут потребоваться, например, для речевого запроса информации в какой-либо информационной системе; для запроса оперативной информации о
состоянии объекта управления; для подачи речевых команд системе управления, в тех случаях, когда руки оператора заняты контролем других функций управляемого процесса; или в случае, когда оператор находится в скафандре и ему неудобно руками воздействовать на органы управления. Для таких систем требуется узко специализированный словарь командного языка и контекстно-зависимая грамматика, а от блока распознавания требуется высокая достоверность идентификации команды.

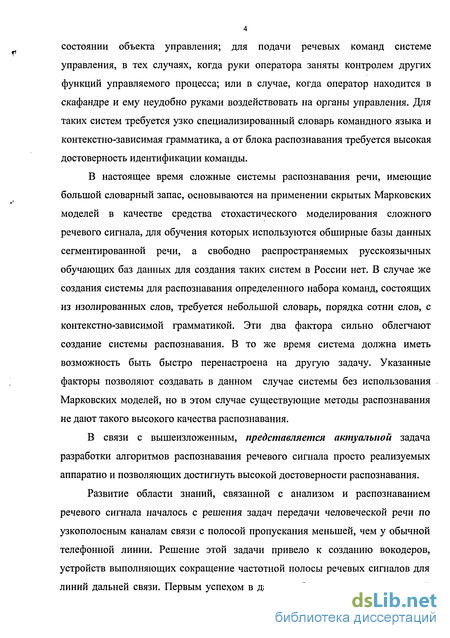

В настоящее время сложные системы распознавания речи, имеющие большой словарный запас, основываются на применении скрытых Марковских моделей в качестве средства стохастического моделирования сложного речевого сигнала, для обучения которых используются обширные базы данных сегментированной речи, а свободно распространяемых русскоязычных обучающих баз данных для создания таких систем в России нет. В случае же создания системы для распознавания определенного набора команд, состоящих из изолированных слов, требуется небольшой словарь, порядка сотни слов, с контекстно-зависимой грамматикой. Эти два фактора сильно облегчают создание системы распознавания. В то же время система должна иметь возможность быть быстро перенастроена на другую задачу. Указанные факторы позволяют создавать в данном случае системы без использования Марковских моделей, но в этом случае существующие методы распознавания не дают такого высокого качества распознавания.
В связи с вышеизложенным, представляется актуальной задача разработки алгоритмов распознавания речевого сигнала просто реализуемых аппаратно и позволяющих достигнуть высокой достоверности распознавания.
Развитие области знаний, связанной с анализом и распознаванием речевого сигнала началось с решения задач передачи человеческой речи по узкополосным каналам связи с полосой пропускания меньшей, чем у обычной телефонной линии. Решение этой задачи привело к созданию вокодеров, устройств выполняющих сокращение частотной полосы речевых сигналов для линий дальней связи. Первым успехом в данной области считается полосный

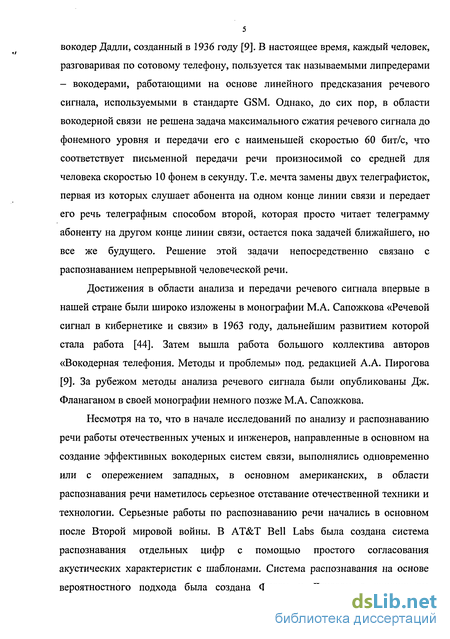

вокодер Дадли, созданный в 1936 году [9]. В настоящее время, каждый человек, разговаривая по сотовому телефону, пользуется так называемыми липредерами - вокодерами, работающими на основе линейного предсказания речевого сигнала, используемыми в стандарте GSM. Однако, до сих пор, в области вокодерной связи не решена задача максимального сжатия речевого сигнала до фонемного уровня и передачи его с наименьшей скоростью 60 бит/с, что соответствует письменной передачи речи произносимой со средней для человека скоростью 10 фонем в секунду. Т.е. мечта замены двух телеграфисток, первая из которых слушает абонента на одном конце линии связи и передает его речь телеграфным способом второй, которая просто читает телеграмму абоненту на другом конце линии связи, остается пока задачей ближайшего, но все же будущего. Решение этой задачи непосредственно связано с распознаванием непрерывной человеческой речи.
Достижения в области анализа и передачи речевого сигнала впервые в нашей стране были широко изложены в монографии М.А. Сапожкова «Речевой сигнал в кибернетике и связи» в 1963 году, дальнейшим развитием которой стала работа [44]. Затем вышла работа большого коллектива авторов «Вокодерная телефония. Методы и проблемы» под. редакцией А.А. Пирогова [9]. За рубежом методы анализа речевого сигнала были опубликованы Дж. Фланаганом в своей монографии немного позже М.А. Сапожкова.
Несмотря на то, что в начале исследований по анализу и распознаванию речи работы отечественных ученых и инженеров, направленные в основном на создание эффективных вокодерных систем связи, выполнялись одновременно или с опережением западных, в основном американских, в области распознавания речи наметилось серьезное отставание отечественной техники и технологии. Серьезные работы по распознаванию речи начались в основном после Второй мировой войны. В AT&T Bell Labs была создана система распознавания отдельных цифр с помощью простого согласования акустических характеристик с шаблонами. Система распознавания на основе вероятностного подхода была создана Фраем и Денесом в лондонском
6

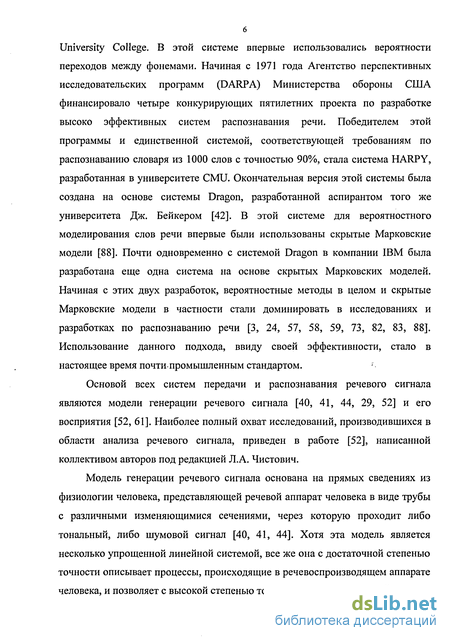

University College. В этой системе впервые использовались вероятности
переходов между фонемами. Начиная с 1971 года Агентство перспективных
исследовательских программ (DARPA) Министерства обороны США
финансировало четыре конкурирующих пятилетних проекта по разработке
высоко эффективных систем распознавания речи. Победителем этой
программы и единственной системой, соответствующей требованиям по
распознаванию словаря из 1000 слов с точностью 90%, стала система HARPY,
разработанная в университете CMU. Окончательная версия этой системы была
создана на основе системы Dragon, разработанной аспирантом того же
университета Дж. Бейкером [42]. В этой системе для вероятностного
моделирования слов речи впервые были использованы скрытые Марковские
модели [88]. Почти одновременно с системой Dragon в компании IBM была
разработана еще одна система на основе скрытых Марковских моделей.
Начиная с этих двух разработок, вероятностные методы в целом и скрытые
Марковские модели в частности стали доминировать в исследованиях и
разработках по распознаванию речи [3, 24, 57, 58, 59, 73, 82, 83, 88].
Использование данного подхода, ввиду своей эффективности, стало в
настоящее время почти-промышленным стандартом. г
Основой всех систем передачи и распознавания речевого сигнала являются модели генерации речевого сигнала [40, 41, 44, 29, 52] и его восприятия [52, 61]. Наиболее полный охват исследований, производившихся в области анализа речевого сигнала, приведен в работе [52], написанной коллективом авторов под редакцией Л.А. Чистович.
Модель генерации речевого сигнала основана на прямых сведениях из физиологии человека, представляющей речевой аппарат человека в виде трубы с различными изменяющимися сечениями, через которую проходит либо тональный, либо шумовой сигнал [40, 41, 44]. Хотя эта модель является несколько упрощенной линейной системой, все же она с достаточной степенью точности описывает процессы, происходящие в речевоспроизводящем аппарате человека, и позволяет с высокой степенью точности описывать речевой сигнал.

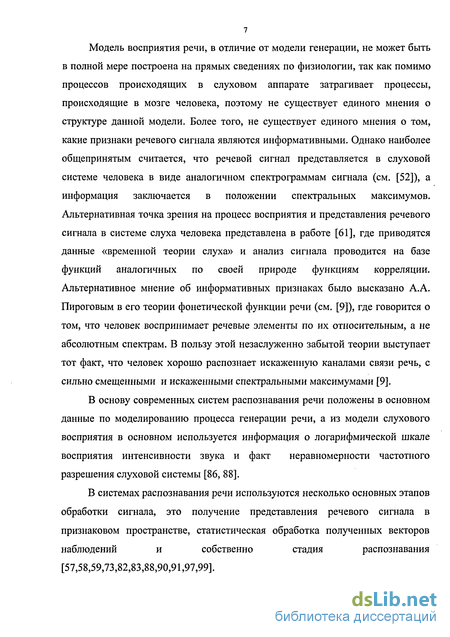

Модель восприятия речи, в отличие от модели генерации, не может быть в полной мере построена на прямых сведениях по физиологии, так как помимо процессов происходящих в слуховом аппарате затрагивает процессы, происходящие в мозге человека, поэтому не существует единого мнения о структуре данной модели. Более того, не существует единого мнения о том, какие признаки речевого сигнала являются информативными. Однако наиболее общепринятым считается, что речевой сигнал представляется в слуховой системе человека в виде аналогичном спектрограммам сигнала (см. [52]), а информация заключается в положении спектральных максимумов. Альтернативная точка зрения на процесс восприятия и представления речевого сигнала в системе слуха человека представлена в работе [61], где приводятся данные «временной теории слуха» и анализ сигнала проводится на базе функций аналогичных по своей природе функциям корреляции. Альтернативное мнение об информативных признаках было высказано А.А. Пироговым в его теории фонетической функции речи (см. [9]), где говорится о том, что человек воспринимает речевые элементы по их относительным, а не абсолютным спектрам. В пользу этой незаслуженно забытой теории выступает тот факт, что человек хорошо распознает искаженную каналами связи речь, с сильно смещенными и искаженными спектральными максимумами [9].
В основу современных систем распознавания речи положены в основном данные по моделированию процесса генерации речи, а из модели слухового восприятия в основном используется информация о логарифмической шкале восприятия интенсивности звука и факт неравномерности частотного разрешения слуховой системы [86, 88].
В системах распознавания речи используются несколько основных этапов
обработки сигнала, это получение представления речевого сигнала в
признаковом пространстве, статистическая обработка полученных векторов
наблюдений и собственно стадия распознавания
[57,58,59,73,82,83,88,90,91,97,99].
Для качественной работы системы распознавания очень важна первая из указанных стадий, основанная на методах цифровой обработки сигналов (см. [1, 4, 5, 6, 8, 13, 16, 38, 40, 41, 43, 48]). На этой стадии, называемой параметризацией оцифрованного речевого сигнала [86, 88], как правило, применяются методы преобразования его временного представления в частотное, а также выполняется фильтрация сигнала. Для этого можно использовать спектры мощности, полученные с помощью Фурье преобразования, различных банков фильтров и т.д. Широкое распространение в области распознавания и передачи речевого сигнала получил метод линейного предсказания речи основанный на модели речеобразования (см. [29]). А также метод кепстрального анализа - обратное Фурье преобразование спектра мощности сигнала [86]. В этом случае для классификации речевого сигнала используют линейно предсказанные кепстральные коэфиициенты (см. [86]). Наибольшее распространение в системах распознавания речи получили кепстральные коэффициенты отфильтрованные с использованием мел-шкалы (MFCC) [86, 88].

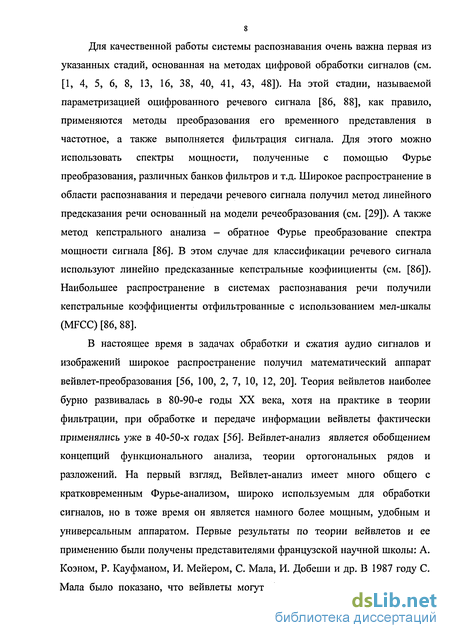

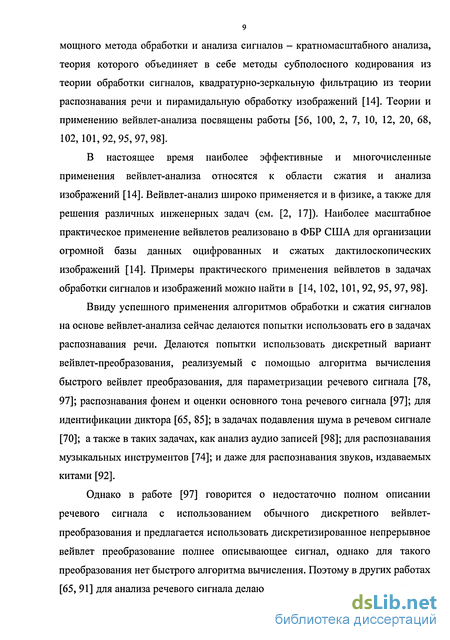

В настоящее время в задачах обработки и сжатия аудио сигналов и изображений широкое распространение получил математический аппарат вейвлет-преобразования [56, 100, 2, 7, 10, 12, 20]. Теория вейвлетов наиболее бурно развивалась в 80-90-е годы XX века, хотя на практике в теории фильтрации, при обработке и передаче информации вейвлеты фактически применялись уже в 40-50-х годах [56]. Вейвлет-анализ является обобщением концепций функционального анализа, теории ортогональных рядов и разложений. На первый взгляд, Вейвлет-анализ имеет много общего с кратковременным Фурье-анализом, широко используемым для обработки сигналов, но в тоже время он является намного более мощным, удобным и универсальным аппаратом. Первые результаты по теории вейвлетов и ее применению были получены представителями французской научной школы: А. Коэном, Р. Кауфманом, И. Мейером, С. Мала, И. Добеши и др. В 1987 году С. Мала было показано, что вейвлеты могут быть положены в основу нового
мощного метода обработки и анализа сигналов - кратномасштабного анализа, теория которого объединяет в себе методы субполосного кодирования из теории обработки сигналов, квадратурно-зеркальную фильтрацию из теории распознавания речи и пирамидальную обработку изображений [14]. Теории и применению вейвлет-анализа посвящены работы [56, 100, 2, 7, 10, 12, 20, 68, 102,101,92,95,97,98].
В настоящее время наиболее эффективные и многочисленные применения вейвлет-анализа относятся к области сжатия и анализа изображений [14]. Вейвлет-анализ широко применяется и в физике, а также для решения различных инженерных задач (см. [2, 17]). Наиболее масштабное практическое применение вейвлетов реализовано в ФБР США для организации огромной базы данных оцифрованных и сжатых дактилоскопических изображений [14]. Примеры практического применения вейвлетов в задачах обработки сигналов и изображений можно найти в [14, 102, 101, 92, 95, 97, 98].
Ввиду успешного применения алгоритмов обработки и сжатия сигналов на основе вейвлет-анализа сейчас делаются попытки использовать его в задачах распознавания речи. Делаются попытки использовать дискретный вариант вейвлет-преобразования, реализуемый с помощью алгоритма вычисления быстрого вейвлет преобразования, для параметризации речевого сигнала [78, 97]; распознавания фонем и оценки основного тона речевого сигнала [97]; для идентификации диктора [65, 85]; в задачах подавления шума в речевом сигнале [70]; а также в таких задачах, как анализ аудио записей [98]; для распознавания музыкальных инструментов [74]; и даже для распознавания звуков, издаваемых китами [92].
Однако в работе [97] говорится о недостаточно полном описании речевого сигнала с использованием обычного дискретного вейвлет-преобразования и предлагается использовать дискретизированное непрерывное вейвлет преобразование полнее описывающее сигнал, однако для такого преобразования нет быстрого алгоритма вычисления. Поэтому в других работах [65, 91] для анализа речевого сигнала делаются попытки применения пакетного
вейвлет-преобразования, которое разбивает частотный диапазон на одинаковые участки, в отличие от обычного быстрого вейвлет-преобразования, в котором низкочастотные участки более детализированы.

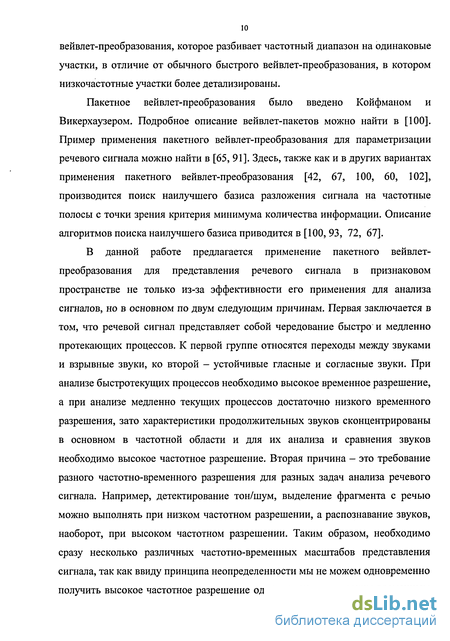

Пакетное вейвлет-преобразования было введено Койфманом и Викерхаузером. Подробное описание вейвлет-пакетов можно найти в [100]. Пример применения пакетного вейвлет-преобразования для параметризации речевого сигнала можно найти в [65, 91]. Здесь, также как и в других вариантах применения пакетного вейвлет-преобразования [42, 67, 100, 60, 102], производится поиск наилучшего базиса разложения сигнала на частотные полосы с точки зрения критерия минимума количества информации. Описание алгоритмов поиска наилучшего базиса приводится в [100, 93, 72, 67].
В данной работе предлагается применение пакетного вейвлет-преобразования для представления речевого сигнала в признаковом пространстве не только из-за эффективности его применения для анализа сигналов, но в основном по двум следующим причинам. Первая заключается в том, что речевой сигнал представляет собой чередование быстро и медленно протекающих процессов. К первой группе относятся переходы между звуками и взрывные звуки, ко второй - устойчивые гласные и согласные звуки. При анализе быстротекущих процессов необходимо высокое временное разрешение, а при анализе медленно текущих процессов достаточно низкого временного разрешения, зато характеристики продолжительных звуков сконцентрированы в основном в частотной области и для их анализа и сравнения звуков необходимо высокое частотное разрешение. Вторая причина - это требование разного частотно-временного разрешения для разных задач анализа речевого сигнала. Например, детектирование тон/шум, выделение фрагмента с речью можно выполнять при низком частотном разрешении, а распознавание звуков, наоборот, при высоком частотном разрешении. Таким образом, необходимо сразу несколько различных частотно-временных масштабов представления сигнала, так как ввиду принципа неопределенности мы не можем одновременно получить высокое частотное разрешение одновременно с высоким временным
11 разрешением. При использовании обычных методов, например, кратковременного Фурье-преобразования пришлось бы выполнить несколько преобразований с различными размерами окон анализа и шага смещения окна. Пакетное вейвлет-преобразование позволяет представить сигнал сразу на разных масштабах, так как коэффициенты каждого следующего уровня, ведущего к увеличению частотного разрешения и уменьшению временного, вычисляются на основе коэффициентов предыдущего уровня, поэтому нет необходимости в повторных вычислениях.

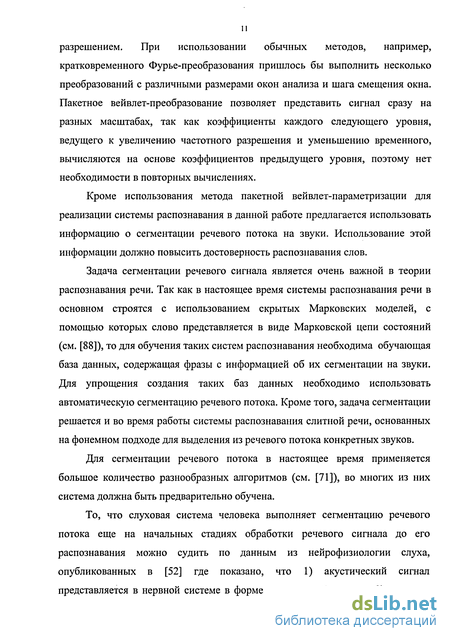

Кроме использования метода пакетной вейвлет-параметризации для реализации системы распознавания в данной работе предлагается использовать информацию о сегментации речевого потока на звуки. Использование этой информации должно повысить достоверность распознавания слов.
Задача сегментации речевого сигнала является очень важной в теории распознавания речи. Так как в настоящее время системы распознавания речи в основном строятся с использованием скрытых Марковских моделей, с помощью которых слово представляется в виде Марковской цепи состояний (см. [88]), то для обучения таких систем распознавания необходима обучающая база данных, содержащая фразы с информацией об их сегментации на звуки. Для упрощения создания таких баз данных необходимо использовать автоматическую сегментацию речевого потока. Кроме того, задача сегментации решается и во время работы системы распознавания слитной речи, основанных на фонемном подходе для выделения из речевого потока конкретных звуков.
Для сегментации речевого потока в настоящее время применяется большое количество разнообразных алгоритмов (см. [71]), во многих из них система должна быть предварительно обучена.
То, что слуховая система человека выполняет сегментацию речевого потока еще на начальных стадиях обработки речевого сигнала до его распознавания можно судить по данным из нейрофизиологии слуха, опубликованных в [52] где показано, что 1) акустический сигнал представляется в нервной системе в форме аналогичной спектру; 2) слуховая
система выделяет в спектре неравномерности как по времени так и по шкале частот. Неравномерности по частоте называются особенностями сигнала, а неравномерности по времени - событиями. Примером особенностей можно считать спектральные максимумы, называемые в теории обработки речи формантами. Событиями можно считать переходы от одного звука к другому, при этом, в общем случае, изменяются статистические характеристики распределения энергии сигнала по шкале частот.

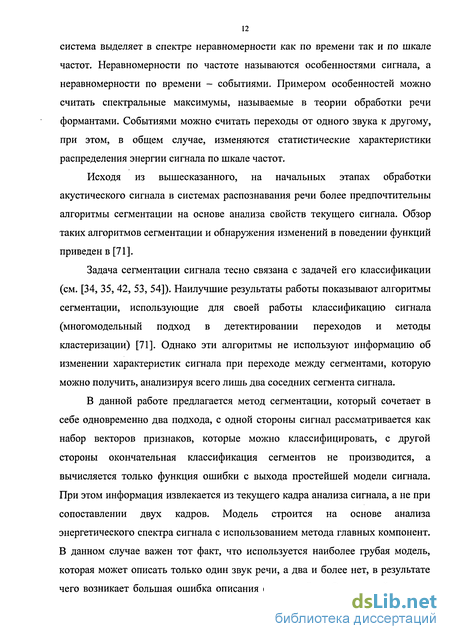

Исходя из вышесказанного, на начальных этапах обработки акустического сигнала в системах распознавания речи более предпочтительны алгоритмы сегментации на основе анализа свойств текущего сигнала. Обзор таких алгоритмов сегментации и обнаружения изменений в поведении функций приведен в [71].
Задача сегментации сигнала тесно связана с задачей его классификации (см. [34, 35, 42, 53, 54]). Наилучшие результаты работы показывают алгоритмы сегментации, использующие для своей работы классификацию сигнала (многомодельный подход в детектировании переходов и методы кластеризации) [71]. Однако эти алгоритмы не используют информацию об изменении характеристик сигнала при переходе между сегментами, которую можно получить, анализируя всего лишь два соседних сегмента сигнала.
В данной работе предлагается метод сегментации, который сочетает в себе одновременно два подхода, с одной стороны сигнал рассматривается как набор векторов признаков, которые можно классифицировать, с другой стороны окончательная классификация сегментов не производится, а вычисляется только функция ошибки с выхода простейшей модели сигнала. При этом информация извлекается из текущего кадра анализа сигнала, а не при сопоставлении двух кадров. Модель строится на основе анализа энергетического спектра сигнала с использованием метода главных компонент. В данном случае важен тот факт, что используется наиболее грубая модель, которая может описать только один звук речи, а два и более нет, в результате чего возникает большая ошибка описания сигнала. Разрабатываемый автором
алгоритм извлекает из речевого сигнала информацию о его разбиении на устойчивые сегменты на основе функции ошибки восстановления спектрограммы по первой главной компоненте. Локальным максимумам данной функции соответствуют моменты переходов от одного устойчивого сегмента сигнала к другому, как правило, соответствующего одному звуку речи.
Итак, в данной работе предлагается реализовать систему распознавания речевых команд с учетом указанных ранее требований с применением разномасштабного частотно-временного описания речевого сигнала на основе пакетного вейвлет-преобразования сигнала, и использовать на стадии распознавания информацию о переходах между звуками речи.
Целью настоящей работы является повышение качества распознавания речевых команд системами распознавания речи.
В соответствие с указанной целью работы и приведенными выше основными положениями данной работы, были поставлены следующие задачи диссертационного исследования:
Разработка математической модели спектрального представления речевого сигнала и модели детектирования переходов между звуками речи;
Разработка алгоритмов спектрального представления, детектирования переходов между звуками речи и распознавания речевых команд;
Разработка программного комплекса для речевого управления конечным автоматом.
Для решения поставленных задач и достижения намеченной цели использовались методы математического моделирования, теории вероятностей, теории случайных процессов, математической статистики, спектрального и вейвлет анализа, теории цифровой обработки сигналов, а также методы теории распознавания образов. При проведении экспериментов для организации экспериментов, статистических расчетов, отображения результатов и формирования зависимостей была использована система MATLAB, а процедуры, реализующие разработанные автором алгоритмы были реализованы
на языке C++ с использованием интегрированной среды разработки Borland C++ Builder.
Основные результаты диссертационного исследования, имеющие научную новизну, заключаются в следующем:
Предложен метод анализа свойств речевого сигнала одновременно на различных частотно-временных масштабах с использованием пакетного вейвлет-преобразования;
Предложен метод сегментации речевого сигнала на основе вычисления функции ошибки моделирования спектрограммы сигнала нейросетевой моделью, выполняющей вычисление первой главной компоненты;
Предложен метод сравнения спектрограмм речевого сигнала по функции ошибки моделирования спектрограмм сигнала нейросетевой моделью, выполняющей вычисление первой главной компоненты.
В соответствие с указанными результатами исследования, диссертационная работа содержит следующие положения, выносимые на защиту.
Метод распознавания изолированных слов на основе сопоставления функций ошибки моделирования нейронной моделью спектрограмм полученных по коэффициентам пакетного вейвлет-преобразования;
Алгоритмы распознавания изолированных слов путем получения многоуровневого спектрального представления речевого сигнала на основе пакетного вейвлет-преобразования, вычисления функции ошибки моделирования спектрограмм нейронной моделью, и двухуровневого сопоставления спектрограмм на основе информации полученной нейронной моделью;
Результаты экспериментов подтверждающих эффективность разработанных алгоритмов распознавания изолированных слов речи.
Практическое применение имеет созданная автором система речевого управления система речевого управления роботизированным комплексом. Разработанные автором при создании данной системы алгоритмы и методы
могут использоваться в компактных встраиваемых системах распознавания речевых команд. Простота алгоритмов позволяет реализовывать их аппаратно и оснащать блоком речевого управления различную бытовую и промышленную аппаратуру. Разработанный алгоритм сегментации речевого сигнала может использоваться в системах передачи речевого сигнала (например, в IP телефонии, сотовой связи) с целью увеличения степени сжатия потока информации, а также при создании обучающих баз данных сегментированной речи. Собственное применение может иметь и разработанная для проведения экспериментов база данных слов входящих в командный язык разрабатываемой системы распознавания речевых команд.
Обоснованность и достоверность полученных результатов подтверждается корректным использованием современного математического аппарата и экспериментальной проверкой разработанных алгоритмов.
Разработанные методы и алгоритмы легли в основу системы речевого
управления роботизированным комплексом. Созданный при разработке данной
системы программный экспериментальный комплекс используется для
формирования лабораторного практикума по дисциплинам «Моделирование
систем» и «Системы искусственного интеллекта». г,
Основные результаты диссертационной работы докладывались и обсуждались на 8-й Международной конференции «Цифровая обработка сигналов и ее применение» (DSPA-2006) (Москва, Институт проблем управления РАН, 2006); V Международной научно-практической конференции «Моделирование. Теория, методы и средства» (Новочеркасск, ЮРГТУ, 2005); Всероссийской научно-технической конференции «Актуальные проблемы радиоэлектроники и телекоммуникаций» (Самара, СГАУ, 2005); Одиннадцатой Международной научно-технической конференции студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (Москва, МЭИ, 2005); Международной научно-технической конференции «Системные проблемы надежности, качества, информационных и электронных технологий в инновационных проектах» (Инноватика - 2005) (Сочи, 2005); III и IV научно-
16 практических конференциях профессорско-преподавательского состава ВПИ (Волжский, ВПИ (филиал) ВолгГТУ, 2004, 2005).

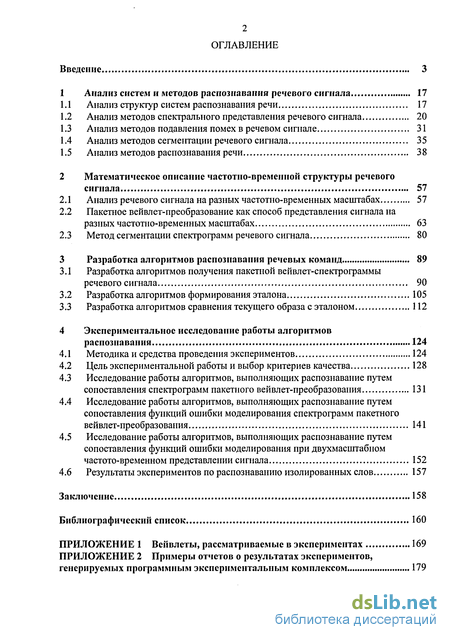

Диссертационная работа состоит из введения четырех глав, заключения, библиографического списка используемой литературы.
В первой главе проводится анализ существующих методов и алгоритмов применяемых в современных системах обработки и распознавания речи.
Во второй главе приводится описание математического аппарата применяемого для разработки алгоритмов параметризации, сегментации и распознавания речевого сигнала.
В первой части рассматривается математический аппарат вейвлет-преобразования и его обобщение в виде пакетного вейвлет-преобразования, которое необходимо для построения спектрограмм речевого сигнала на разных уровнях частотно-временного представления сигнала.
Во второй части данной главы разрабатывается метод сегментации речевого сигнала на основе моделирования его спектрограммы с использованием разложения по первой главной компоненте.
В третьей главе приводятся результаты разработки алгоритмов пакетной вейвлет-параметризации речевого сигнала, детектирования переходов между звуками и распознавания речевых команд. Глава разбита на три основные части, в соответствии со стадиями работы системы распознавания: обработка текущего сигнала; получение эталонов слов - обучение системы распознавания; сопоставление текущего образа представленного в виде его спектрограммы с эталонной спектрограммой - собственно процесс распознавания.
В четвертой главе приводятся результаты экспериментального расчета параметров разработанных алгоритмов с целью достижения наибольшего процента правильно распознаваемых речевых команд, а также исследование качества распознавания слов при использовании разработанных алгоритмов.
