Гидравлический транспорт гидросмесей высоких концентраций

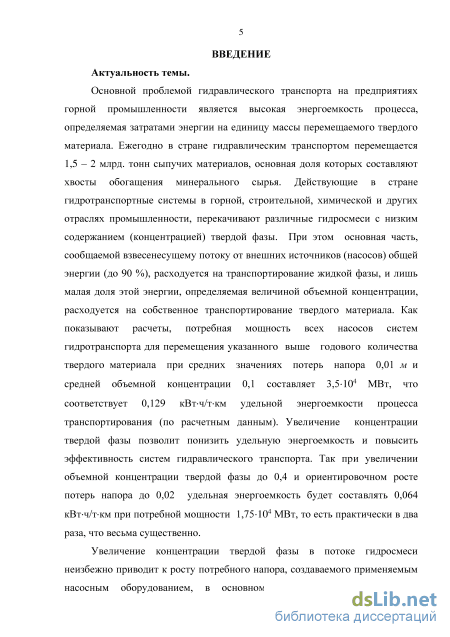

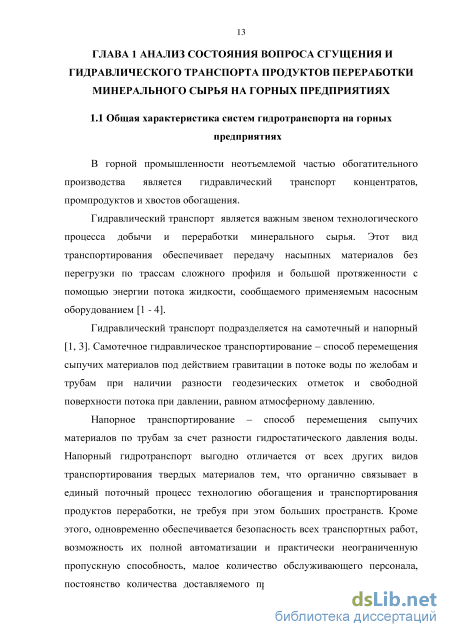

В горной промышленности неотъемлемой частью обогатительного производства является гидравлический транспорт концентратов, промпродуктов и хвостов обогащения.
Гидравлический транспорт является важным звеном технологического процесса добычи и переработки минерального сырья. Этот вид транспортирования обеспечивает передачу насыпных материалов без перегрузки по трассам сложного профиля и большой протяженности с помощью энергии потока жидкости, сообщаемого применяемым насосным оборудованием [1 - 4].
Гидравлический транспорт подразделяется на самотечный и напорный [1, 3]. Самотечное гидравлическое транспортирование - способ перемещения сыпучих материалов под действием гравитации в потоке воды по желобам и трубам при наличии разности геодезических отметок и свободной поверхности потока при давлении, равном атмосферному давлению.
Напорное транспортирование - способ перемещения сыпучих материалов по трубам за счет разности гидростатического давления воды. Напорный гидротранспорт выгодно отличается от всех других видов транспортирования твердых материалов тем, что органично связывает в единый поточный процесс технологию обогащения и транспортирования продуктов переработки, не требуя при этом больших пространств. Кроме этого, одновременно обеспечивается безопасность всех транспортных работ, возможность их полной автоматизации и практически неограниченную пропускную способность, малое количество обслуживающего персонала, постоянство количества доставляемого продукта, отсутствия негативного влияния на окружающую среду и минимум потерь при транспортировании [1, 4]. К недостаткам гидротранспорта следует отнести значительный расход несущей жидкости (воды), уменьшение эффективности в зимнее время, гидроабразивный износ насосного оборудования и трубопроводов и, в некоторых технологиях, отделения несущей жидкости от транспортируемого твердого материала, доставленного места назначения [5, 6].

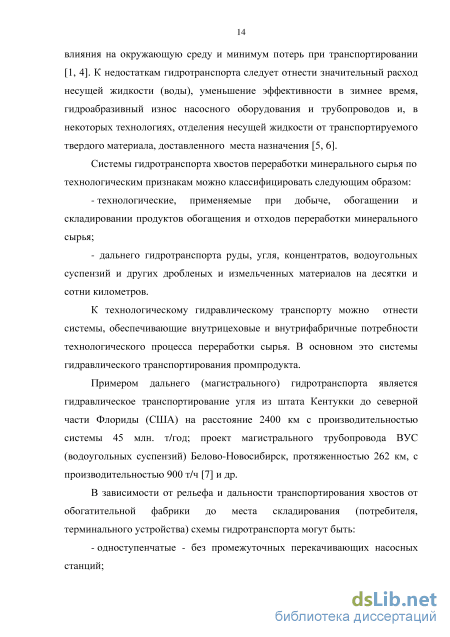

Системы гидротранспорта хвостов переработки минерального сырья по технологическим признакам можно классифицировать следующим образом: - технологические, применяемые при добыче, обогащении и складировании продуктов обогащения и отходов переработки минерального сырья; - дальнего гидротранспорта руды, угля, концентратов, водоугольных суспензий и других дробленых и измельченных материалов на десятки и сотни километров.
К технологическому гидравлическому транспорту можно отнести системы, обеспечивающие внутрицеховые и внутрифабричные потребности технологического процесса переработки сырья. В основном это системы гидравлического транспортирования промпродукта.
Примером дальнего (магистрального) гидротранспорта является гидравлическое транспортирование угля из штата Кентукки до северной части Флориды (США) на расстояние 2400 км с производительностью системы 45 млн. т/год; проект магистрального трубопровода ВУС (водоугольных суспензий) Белово-Новосибирск, протяженностью 262 км, с производительностью 900 т/ч [7] и др.

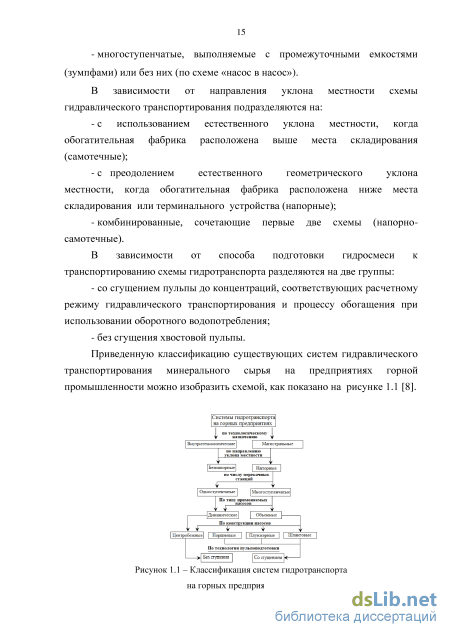

В зависимости от рельефа и дальности транспортирования хвостов от обогатительной фабрики до места складирования (потребителя, терминального устройства) схемы гидротранспорта могут быть: - одноступенчатые - без промежуточных перекачивающих насосных станций; - многоступенчатые, выполняемые с промежуточными емкостями (зумпфами) или без них (по схеме «насос в насос»). В зависимости от направления уклона местности схемы гидравлического транспортирования подразделяются на: - с использованием естественного уклона местности, когда обогатительная фабрика расположена выше места складирования (самотечные); - с преодолением естественного геометрического уклона местности, когда обогатительная фабрика расположена ниже места складирования или терминального устройства (напорные); - комбинированные, сочетающие первые две схемы (напорно-самотечные).
В зависимости от способа подготовки гидросмеси к транспортированию схемы гидротранспорта разделяются на две группы: - со сгущением пульпы до концентраций, соответствующих расчетному режиму гидравлического транспортирования и процессу обогащения при использовании оборотного водопотребления; - без сгущения хвостовой пульпы. Приведенную классификацию существующих систем гидравлического транспортирования минерального сырья на предприятиях горной промышленности можно изобразить схемой, как показано на рисунке 1.1 [8].
Анализ математической модели тонкослойного сгустителя
Выполненный анализ изученности и состояния вопроса сгущения и гидротранспорта различных гидросмесей показывает, что в этой области накоплен большой теоретический и практический опыт. Гидротранспорт находит широкое применение в различных отраслях промышленности и особенно значима его роль на предприятиях горной промышленности в технологиях обогащения минерального сырья.
Из обзора работ видно, что достаточно полно изучены явления по взаимодействию твердой и жидкой составляющих гидросмесей. Установлен характер сил, действующих на частицы различной крупности и формы, определены основные закономерности изменения скоростного ПОЛЯ, критических скоростей потока и, связанными с ними потерями энергии, что дает возможность путем выбора оптимальных режимов наиболее эффективно использовать преимущества гидравлического транспорта насыпных материалов перед другими видами транспортирования.
В расширении и углублении теоретического подхода к проблеме переноса твердого в потоке жидкости важное значение имеют исследования, выполненные видными отечественными учеными Н.А. Силиным, М.А. Дементьевым, В.Н. Покровской, СИ. Крилем, А.Е. Смолдыревым, А.Г. Джваршейшвили и др. Из зарубежных школ гидротранспорта большой вклад в общую теорию и практику гидротранспорта внесли труды Р. Дюрана, Д.Ф. Ричардсона, С.А. Шука, В. Пажонки, Е. Соботы, П. Слаттера и других. На основе выполненных теоретических исследований разработаны методики расчета гидравлического транспортирования смесей, которые используются в промышленности при строительстве новых, а также эксплуатации и реконструкции существующих гидротранспортных трубопроводов.
Все существующие методы расчета гидравлического транспортирования взвесенесущих потоков исходят из концепции гидросмеси, как смеси твердых частиц и жидкой фазы (воды), свойства которой проявляются лишь в движении. В покое гидросмесь утрачивает свои специфические свойства и разделяется на две различные по физико-механическим свойствам составляющие - жидкую и твердую. В связи с этим в методиках за основной параметр гидравлического транспортирования принимается критическая скорость, при которой вся твердая компонента будет перемещаться во взвешенном состоянии. По величине критической скорости определяются все остальные параметры транспортирования, в предположении, что в режиме критической скорости затраты энергии при течении данной, конкретной гидросмеси, принимают наименьшие значения.
Методики, применяемые при расчете параметров гидротранспорта и основанные на критической скорости справедливы в той или иной степени для обычных, разделяющихся гидросмесей. В этом случае твердая фаза гидросмеси представлена большей частью частицами относительно крупных фракций. При расчете параметров гидротранспорта концентрированных гидросмесей с мелкими частицами такой подход может привести к определенным погрешностям. В данном случае гидросмесь по своим свойствам будет отличаться от разделяющихся смесей, так как твердая фаза в смеси с водой будет представлять собой несущую среду с плотностью отличной от воды и процессы седиментации (осаждения) твердого в такой смеси будут определяться вязкими свойствами несущей жидкости. Эти факторы в существующих методиках не учитываются. С увеличением концентрации твердого материала начинают проявляться реологические свойства. Гидросмесь трансформируется из обычной вязкой жидкости (ньютоновской) в вязкопластичную (неньютоновскую) с возникновением начального (статического) напряжения сдвига и соответствующими значениями реологических параметров.

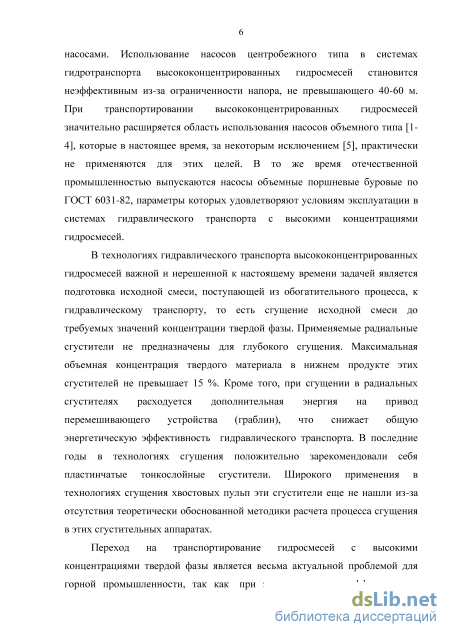

Анализ, выполненный в этом разделе, показал, что в настоящее время процессы сгущения и гидротранспорта рассматриваются раздельно один от другого. На вход грунтового насоса поступает гидросмесь с той концентрацией твердой фазы, которая возникла в процессе сгущения, и которая, как правило, не отвечает требованиям по минимальным значениям энергетических затрат и, соответственно, система гидротранспорта, в этом случае, работает на неэффективных режимах. В тоже время сами процессы сгущения практически не поддаются регулированию и управлению.
При работе сгустительного аппарата основное внимание уделяется чистоте сливной (осветленной) воды, возвращаемой в обогатительный процесс. Для обеспечения необходимой степени очистки применяются добавки поверхностно активных веществ (ПАВ). Степень же сгущения не регулируется. Поэтому, системы гидротранспорта работают на малых концентрациях твердого материала; насосное оборудование работает на малоэффективных режимах при высоких энергетических затратах и завышенных диаметрах трубопроводов, так как основная часть энергии затрачивается на транспортирование оборотной воды.
Из анализа следует, что в основном внимание исследователей сосредотачивалось на определяющих параметрах гидравлического транспорта, а именно на зависимости критической скорости и удельных потерь напора от характеристик перекачиваемой гидросмеси. В тоже время эффективность работы всего комплекса оборудования, обеспечивающего рабочий процесс, остается за рамками исследований. В научной литературе, посвященной гидравлическому транспорту, не встречается исследований по влиянию параметров гидротранспорта на энергетические затраты и энергоемкость процесса, как экстенсивного параметра. Проблема заключается в том, что фактически решение задач гидравлического транспорта сводится к расчету гидравлических сопротивлений в трубопроводе, как для обычных вязких (ньютоновских) жидкостей, т.е. без учета влияния твердой фазы, ее гранулометрического состава и концентрации. В основном расчеты ведутся по уравнению Дарси-Вейсбаха, а дополнительные потери напора, учитываемые в некоторых методиках, практически не влияют на потребный напор системы, так как концентрация твердого в потоке гидросмеси не более 5-8 %.

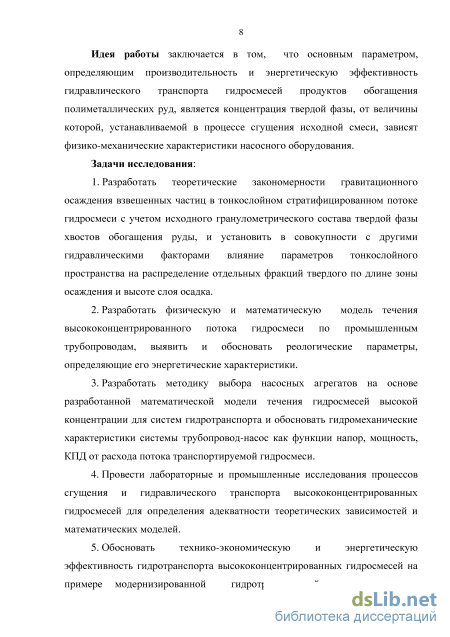

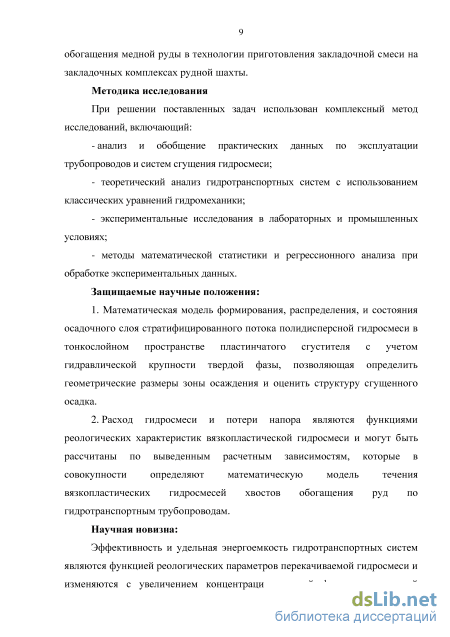

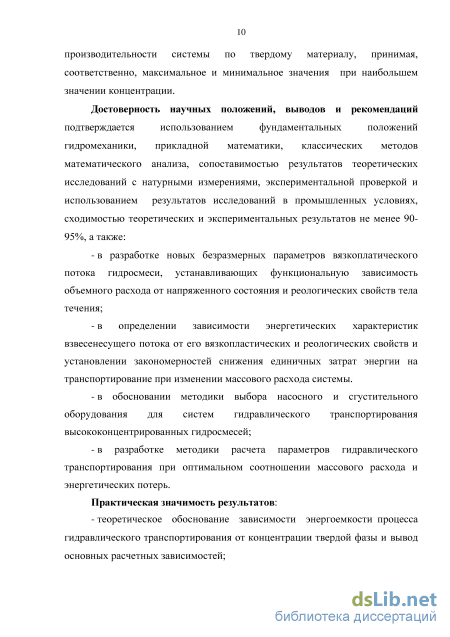

Целью работы является разработка научно-обоснованной методики расчета процессов сгущения и гидротранспорта высококонцентрированных гидросмесей продуктов переработки минерального сырья на горных предприятиях с обоснованием параметров насосного и сгустительного оборудования для повышения эффективности транспортирования и снижения удельной энергоемкости процесса.
Обработка опытных данных по исследованию сгустителя
Основой физической модели течения и деформации вязкопластических мелкофракционных гидросмесей является предположение о переменных значениях концентрации в поперечном сечении потока и в соответствии с этим величина начального напряжения сдвига и вязкость смеси являются переменными величинами, причем: т = т(р), a ju = ju(r), где р - величина нормальных напряжений, г - радиус потока. при при (
Общей математической модели течения подобной среды в настоящее время не существует. В отличие от обобщенного закона вязкого трения согласно исходному в предлагаемой модели реологическому уравнению (2.71), касательные напряжения приобретают аддитивный член т0 и тогда тензор напряжений будет иметь вид: T0+/U —- + —-Зс, 3c. где /л = /л (x, у, z) - переменная вязкость, та - начальное (статическое) напряжение, ру - компоненты тензора деформаций, vzy - компоненты вектора
Подстановка (2.73) в общие для сплошной среды уравнения в напряжениях приводит к известным уравнениям Навье Стокса, в которых коэффициент вязкости считается величиной постоянной, для переменной вязкости в случае течения вязкопластической жидкости запишем общее уравнение динамики сплошной среды в напряжениях:
Система уравнений (2.72) - (2.80) определяет математическую модель вязкопластического течения с переменными реологическими параметрами. Для решения системы требуется задание начальных и граничных условий, определяющихся постановкой конкретной физической задачи.
Полученные уравнения пространственной задачи, являющиеся основой предлагаемой модели при наличии в ней членов Ах Ф 0, Ау Ф 0, Аг Ф 0, значительно сложнее, чем уравнения Навье Стокса, получивших весьма слабое применение. Здесь далее, в этой же главе 2, решается частная задача течения вязкопластического флюида - высококонцентрированной мелкофракционной гидросмеси, в трубопроводе, имеющего круглое сечение.
Необходимо также дополнительно заметить, что система уравнений предлагаемой математической модели принципиально отличается от известной системы уравнений взвесенесущего (турбулентного) потока, которую в настоящее время в общем виде еще не удается замкнуть [83]. Отметим, что методами аппроксимации уравнений движения (2.72)-(2.80) можно получить реологическое уравнение (2.71), см., например, [84].
Значения параметров, входящих в реологическое уравнение, зависят от концентрации твердых частиц в потоке смеси. При некоторых значениях концентрации начальное напряжение сдвига принимает нулевое значение, так же как и коэффициент структуры. В этом случае уравнение (2.72) преобразуется в уравнение для ньютоновских жидкостей. Уравнение показывает, что при течении вязкопластической смеси по трубопроводу диаметра D поток смеси разделяется на две зоны: - ядро потока, характеризующееся начальным напряжением сдвига т 0, радиусом ядра течения г0 и некоторым средним по сечению ядра потока значением концентрации твердых частиц ст; - кольцевое течение между ядром потока и стенкой трубопровода, то есть течение в зазоре, ограниченном внутренним радиусом г0 и наружным D » радиусом — = R, так что толщина зоны кольцевого течения равна R-r0. Концентрация твердых частиц в кольцевом течении изменяется от максимального среднего значения ст на границе ядра потока до нуля на стенке трубопровода.
Схематический вид потока вязкопластической смеси в поперечном сечении трубопровода приведен на рисунке 2.6.
Относительные размеры областей течения (ядра потока и кольца) зависят от концентрации твердых частиц. С уменьшением концентрации ядро потока уменьшается и при некоторых значениях исчезает. При этом все сечение трубопровода занимает кольцевая зона, а эффективная вязкость становится равной динамической вязкости чистой жидкости - ju. Кольцевая область
Таким образом, получено уравнение определяющее расход высококонцентрированной вязкопластической гидросмеси в трубопроводе круглого сечения путем интегрирования основного реологического уравнения Бингама-Шведова.
Покажем, что аналогичный результат можно получить на основе теории размерностей. Зависимость расхода гидросмеси от определяющих параметров можно записать в виде следующей функции: Q =F —, ri(c\ р{с\ т0 (с), R, V, (2.99) где /Ар - потери давления на участке трубопровода длиной /(м), Па; г/ -динамический коэффициент вязкости вязкопластической гидросмеси, Па-с; р- плотность гидросмеси, кг/м3; г0 - начальное напряжение сдвига (статическое напряжение), Па; R - радиус сечения трубопровода, м; V -средняя скорость потока гидросмеси в трубопроводе, м/с; /0 - начальный (статический) гидравлический уклон.
Существующая система гидротранспорта хвостов обогащения
. Определенные погрешности математической модели вызваны применением условия равномерного распределения твердых частиц по сечению потока с линейным законом изменения концентрации от центра течения к стенке трубопровода. Фактически некоторая часть твердых частиц наиболее крупных фракций может не отвечать этим условиям, что и вносит дополнительные неточности в расчетные результаты. Все допущения и ограничения, наложенные на математическую модель при ее выводе, проявляются в виде неучтенных факторов взаимодействия гидросмеси на границе ядра потока и кольцевой области течения.
С учетом принятых допущений и результатов проверки сходимости лабораторных и промышленных экспериментов с расчетами по теоретическим формулам можно сделать вывод, что полученная математическая модель адекватно описывает поток смеси в ламинарном режиме течения.
Гидромеханические характеристики грунтового насоса Для определения гидромеханических характеристик грунтового насоса 5Гр-8 использовались данные, полученные при его работе на чистой воде и на гидросмеси. Вначале были построены гидромеханические характеристики при работе насоса на чистой воде. Для этого после запуска насоса измерялся расход и развиваемое давление путем дросселирования потока воды на нагнетательном патрубке насоса с помощью пробкового крана. Потребляемая электрическая (Л эл) мощность измерялась с помощью ваттметра, включенного в цепь электродвигателя насоса, а гидравлическая мощность рассчитывалась по формуле:
По отношению гидравлической и потребляемой (электрической) мощности рассчитывался общий КПД насосного агрегата, который учитывал все потери (гидравлические, объемные и механические). Опыты повторялись 4-5 раз на каждом режиме, результаты усреднялись и заносились в журнал наблюдений. Усредненные опытные данные приведены в таблице 3.17. Таблица 3.17 - Опытные данные для построения гидромеханической характеристики грунтового насоса (5ГрТ-8)
Данные таблицы показывают, что с увеличением подачи (расхода) насоса развиваемый напор уменьшается. При этом возрастает как потребляемая мощность (электрическая), так и гидравлическая. Если гидравлическую мощность принимать за полезную работу в единицу времени, то электрическая мощность будет определять всю энергию, подведенную на привод насоса. В этом случае суммарный КПД насоса будет равен отношению полезной работы к затраченной работе, т.е.
Из данных таблицы 3.17 следует, что КПД грунтового насоса с увеличением расхода вначале возрастает до своего предельного значения, а затем начинает снижаться. Максимальное значение КПД, по опытным и расчетным данным, составляет 0,65. При таком значении КПД напор насоса составляет 17 м, а расход - 5 м3/ч, что и определяет номинальные параметры насоса данного типа.
На рисунке 3.26 по данным таблицы 3.17 приведены номинальные гидромеханические характеристики грунтового насоса 5Гр-8 в функции расхода при работе его на чистой жидкости (воде).
Опытно-промышленные эксперименты, описанные в разделе 3.5.2, дают возможность построить гидромеханические характеристики системы насос-трубопровод при транспортировании гидросмесей различных концентраций. На рисунке 3.26 приведены графические зависимости Яшс( 2), нтр(0) N {Q) И нЛб) Для трубопровода L = 100 мм при работе на гидросмеси хвостов обогащения медной руды, построенные по данным таблицы 3.18. Характерной особенностью кривых напора и мощности для различных концентраций является то, что они располагаются выше аналогичных кривых для чистой воды. При этом, отмечаем, что КПД насоса с увеличением концентрации твердой фазы снижается и для всех концентраций этот параметр ниже, чем при работе на чистой жидкости (воде).
Гидромеханические характеристики грунтового насоса при работе на гидросмеси хвостов обогащения медной руды (красные линии - работа насоса на воде; синяя линия - кривая регулирования при изменении числа оборотов рабочего колеса насоса, длина трубопровода принята равной L = 500 м) Анализ опытных данных по изменению напора насоса при изменении концентрации твердой фазы в потоке гидросмеси дает возможность получить вид расчетной формулы для расходно-напорной характеристики грунтового насоса (в частности насоса 5ГрТ-8) с учетом характеристики при работе насоса на воде. В общем виде эта формула может быть представлена в виде:
Опытные и расчетные данные подтверждают гипотезу, что с увеличением концентрации твердой фазы величина мощности и фактически энергоемкости гидравлического транспортирования снижается. На графиках, рисунок 3.26 видно, что при увеличении концентрации рабочая точка системы смещается в сторону меньших мощностей.
Если мощность, расходуемую в трубопроводе рассматривать как полезную, затрачиваемую на преодоление гидравлических сопротивлений, то отношение этой мощности к мощности, расходуемой насосом, будет определять эффективность гидротранспортной системы. Расходно-напорные характеристики трубопроводов гидротранспортной установки, перекачивающей высококонцентрированную гидросмесь, в общем виде можно описать формулой
