Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы Байматов, Казбек Константинович

Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы
<
Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

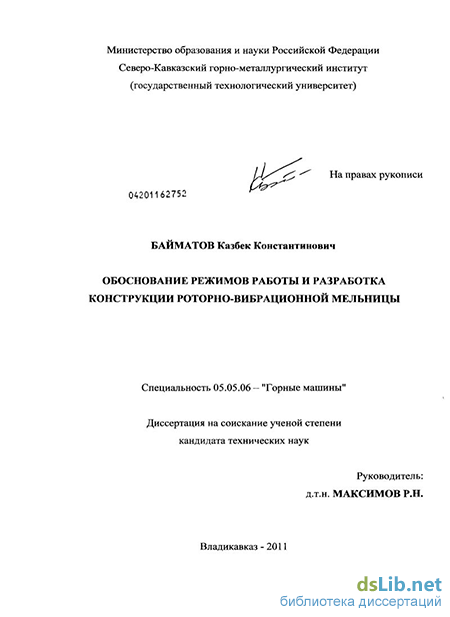

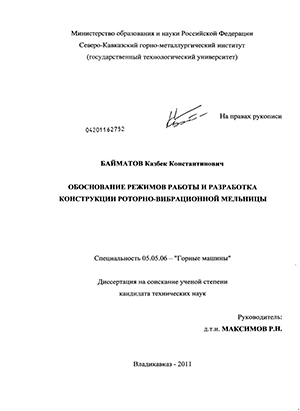

Байматов, Казбек Константинович. Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы : диссертация ... кандидата технических наук : 05.05.06 / Байматов Казбек Константинович; [Место защиты: Сев.-Кавказ. гор.-металлург. ин-т].- Владикавказ, 2011.- 103 с.: ил. РГБ ОД, 61 11-5/3043

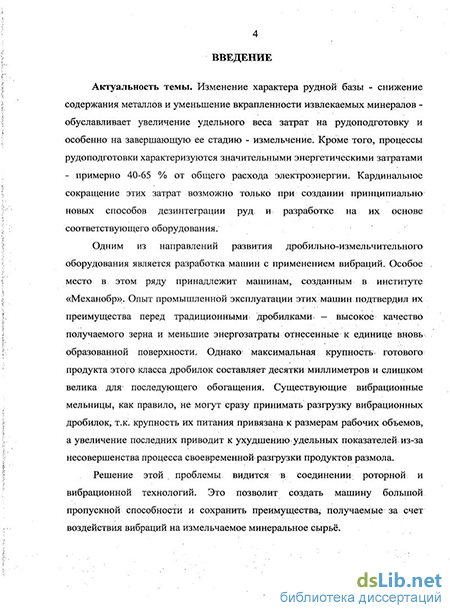

Введение к работе

Актуальность темы. Изменение характера рудной базы - снижение содержания металлов и уменьшение вкрапленности извлекаемых минералов - обуславливает увеличение удельного веса затрат на рудоподготовку и особенно на завершающую ее стадию - измельчение. Кроме того, процессы рудоподготовки характеризуются значительными энергетическими затратами - примерно 40-65 % от общего расхода электроэнергии. Кардинальное сокращение этих затрат возможно только при создании принципиально новых способов дезинтеграции руд и разработке на их основе соответствующего оборудования.

Одним из направлений развития дробильно-измельчительного оборудования является разработка машин с применением вибраций. Особое место в этом ряду принадлежит машинам, созданным в институте «Механобр». Опыт промышленной эксплуатации этих машин подтвердил их преимущества перед традиционными дробилками – высокое качество получаемого зерна и меньшие энергозатраты отнесенные к единице вновь образованной поверхности. Однако максимальная крупность готового продукта этого класса дробилок составляет десятки миллиметров и слишком велика для последующего обогащения. Существующие вибрационные мельницы, как правило, не могут сразу принимать разгрузку вибрационных дробилок, т.к. крупность их питания привязана к размерам рабочих объемов, а увеличение последних приводит к ухудшению удельных показателей из-за несовершенства процесса своевременной разгрузки продуктов размола.

Решение этой проблемы видится в соединении роторной и вибрационной технологий. Это позволит создать машину большой пропускной способности и сохранить преимущества, получаемые за счет воздействия вибраций на измельчаемое минеральное сырьё.

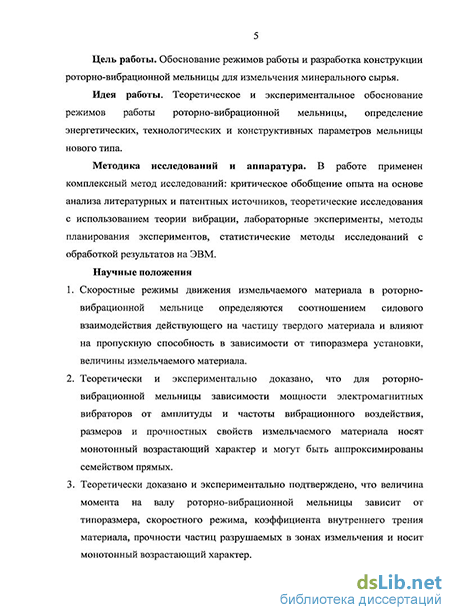

Цель работы. Обоснование режимов работы и разработка конструкции роторно-вибрационной мельницы для измельчения минерального сырья.

Идея работы. Теоретическое и экспериментальное обоснование режимов работы роторно-вибрационной мельницы, определение энергетических, технологических и конструктивных параметров мельницы нового типа.

Методика исследований и аппаратура. В работе применен комплексный метод исследований: критическое обобщение опыта на основе анализа литературных и патентных источников, теоретические исследования с использованием теории вибрации, лабораторные эксперименты, методы планирования экспериментов, статистические методы исследований с обработкой результатов на ЭВМ.

Научные положения

  1. Скоростные режимы движения измельчаемого материала в роторно-вибрационной мельнице определяются соотношением силового взаимодействия действующего на частицу твердого материала и влияют на пропускную способность в зависимости от типоразмера установки, величины измельчаемого материала.

  2. Теоретически и экспериментально доказано, что для роторно-вибрационной мельницы зависимости мощности электромагнитных вибраторов от амплитуды и частоты вибрационного воздействия, размеров и прочностных свойств измельчаемого материала носят монотонный возрастающий характер и могут быть аппроксимированы семейством прямых.

  3. Теоретически доказано и экспериментально подтверждено, что величина момента на валу роторно-вибрационной мельницы зависит от типоразмера, скоростного режима, коэффициента внутреннего трения материала, прочности частиц разрушаемых в зонах измельчения и носит монотонный возрастающий характер.

  4. Пропускная способность по питанию роторно-вибрационной мельницы определяется параметрами вибрационного воздействия и для промышленных условий в пределах варьирования основных факторов снижается по мере увеличения крупности питания и угла наклона образующей верхнего конуса и возрастает с увеличением частоты вращения ротора.

  5. Для промышленных условий наиболее целесообразной является применение двухстадиальной мельницы, поскольку наибольшее влияние на пропускную способность машины оказывает крупность исходного питания.

Научная новизна

Для роторно-вибрационной мельницы впервые установлено:

  1. Теоретические и экспериментальные зависимости скорости движения измельчаемого материала в роторно-вибрационной мельнице учитывают влияние на пропускную способность геометрических параметров зоны измельчения; составлены и решены дифференциальные уравнения движения измельчаемого материала; получены точные аналитические выражения для определения скорости частиц.

  2. Теоретические и экспериментальные зависимости мощности дебалансного вибратора учитывают влияние частоты вращения ротора, свойства и характеристику измельчаемого материала.

  3. Теоретические и экспериментальные зависимости мощности потребляемой главным приводом роторно-вибрационной мельницы учитывают влияние амплитуды и частоты вращения чаши ротора.

  4. Теоретические и экспериментальные зависимости амплитуды и частоты движения ротора учитывают влияние на производительность угла наклона внутренней образующей конуса чаши, номинальной крупности кусков материала.

Научное значение работы

  1. Теоретический анализ процесса измельчения в роторно-вибрационной мельнице позволяет определить среднюю радиальную скорость выхода частицы из рабочей зоны.

  2. Полученные зависимости мощности электромагнитных вибраторов позволили установить чаши на упругих элементах, получающих гармонические колебания от электромагнитных вибраторов в противофазе.

  3. Полученные зависимости мощности главного привода позволили предложить научно обоснованное решение по технологическим параметрам работы роторно-вибрационной мельницы.

  4. Полученные зависимости вибрационного воздействия позволили предложить научно обоснованное решение по конструкции роторно-вибрационной мельницы имеющей две зоны измельчения.

Практическое значение работы

Диссертация содержит теоретическое обоснование и экспериментальное подтверждение работоспособности для измельчения сырья. Разработанная и апробированная в промышленных условиях роторно-вибрационная мельница показала высокую эффективность работы при большей производительности в сочетании с малыми затратами энергии на ведение процесса, что указывает на практическую ценность выполненной работы.

Достоверность и обоснованность научных положений, выводов и рекомендаций подтверждается хорошей сходимостью экспериментальных и расчетных значений. Расхождения составляют от 5 до 12%.

Реализация выводов и рекомендаций. Основные рекомендации по проектированию промышленного образца роторно-вибрационной мельницы, методика определения характера движения материала в полости ротора мельницы, приняты в 2011 г. к использованию ОАО «Кавказцветметпроект» при разработке новой технологической линии размола сырьевых материалов для получения порошковых продуктов.

Апробация работы. Основные положения работы доложены и обсуждены на:

-научных симпозиумах "Неделя горняка – 2007, 2009" (г. Москва);

-II Международной Научно-практической конференции "Исследование, разработка и применение высоких технологий в промышленности" Политехнический университет в 2006 г., (г. Санкт-Петербург);

-VI Международной конференции «Инновационные технологии для устойчивого развития горных территорий» Северо-Кавказский горно-металлургический институт (государственный технологический университет) в 2007 г., (г. Владикавказ);

-III Всероссийской Научно-практической конференции посвященной 100-летию акад. Агошкова М.И. Северо-Кавказский горно-металлургический институт (государственный технологический университет) в 2005-2010гг., (г. Владикавказ);

-ежегодных научно – технических конференциях Северо-Кавказского горно-металлургического института (государственного технологического университета), в период с 2005 по 2010 г., (г. Владикавказ).

Публикации. По результатам проведенных исследований опубликовано 9 научных работ, отражающих основное содержание диссертации, получен патент Российской Федерации на изобретение.

Структура и объем работы. Диссертация состоит из введения, 4-х глав, заключения, списка литературы из 104 наименований; содержит 103 страниц машинописного текста, 4 таблицы,24 рисунка и 5 приложений.
