Введение к работе

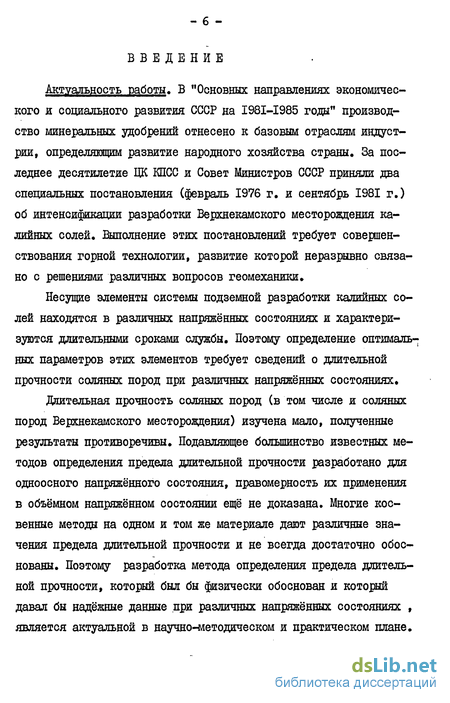

Актуальность работы, В "Основных направлениях экономического и социального развития СССР на І98І-І985 годы" производство минеральных удобрений отнесено к базовым отраслям индустрии, определяющим развитие народного хозяйства страны. За последнее десятилетие ЦК КПСС и Совет Министров СССР приняли два специальных постановления (февраль 1976 г, и сентябрь 1981 г.) об интенсификации разработки Верхнекамского месторождения калийных солей. Выполнение этих постановлений требует совершенствования горной технологии, развитие которой неразрывно связано с решениями различных вопросов геомеханики.
Несущие элементы системы подземной разработки калийных солей находятся в различных напряжённых состояниях и характеризуются длительными сроками службы. Поэтому определение оптимальных параметров этих элементов требует сведений о длительной прочности соляных пород при различных напряжённых состояниях.
Длительная прочность соляных пород (в том числе и соляных пород Верхнекамского месторождения) изучена мало, полученные результаты противоречивы. Подавляющее большинство известных методов определения предела длительной прочности разработано для одноосного напряжённого состояния, правомерность их применения в объёмном напряжённом состоянии ещё не доказана. Многие косвенные методы на одном и том же материале дают различные значения предела длительной прочности и не всегда достаточно обоснованы. Поэтому разработка метода определения предела длительной прочности, который был бы физически обоснован и который давал бы надёжные данные при различных напряжённых состояниях , является актуальной в научно-методическом и практическом плане.

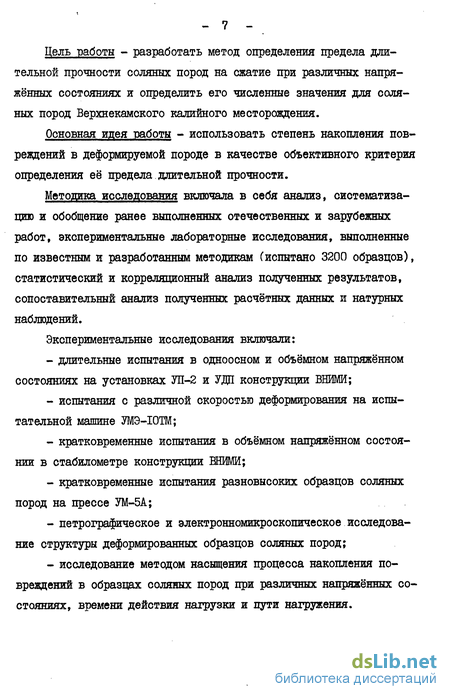

Цель работы - разработать метод определения предела длительной прочности соляных пород на сжатие при различных напряжённых состояниях и определить его численные значения для соляных пород Верхнекамского калийного месторождения.
Основная идея работы - использовать степень накопления повреждений в деформируемой породе в качестве объективного критерия определения её предела длительной прочности.
Методика исследования включала в себя анализ, систематизацию и обобщение ранее выполненных отечественных и зарубежных работ, экспериментальные лабораторные исследования, выполненные по известным и разработанным методикам (испытано 3200 образцов), статистический и корреляционный анализ полученных результатов, сопоставительный анализ полученных расчётных данных и натурных наблюдений.
Экспериментальные исследования включали: длительные испытания в одноосном и объёмном напряжённом состояниях на установках УП-2 и УДП конструкции ВШМИ; испытания с различной скоростью деформирования на испытательной машине МЭ-10ТМ; кратковременные испытания в объёмном напряжённом состоянии в стабилометре конструкции ВНИМИ; кратковременные испытания разновысоких образцов соляных пород на прессе УМ-5А; петрографическое и электронномикроскопическое исследование структуры деформированных образцов соляных пород; исследование методом насыщения процесса накопления повреждений в образцах соляных пород при различных напряжённых состояниях, времени действия нагрузки и пути нагружения.
К защите представляются: закономерности изменения параметра повреждённости и прочности соляных пород на сжатие при различном характере их нагружения, а также ускоренные методы определения их предела длительной прочности и прочности на заданные сроки при различных видах напряжённого состояния.
Научная новизна. Обосновано использование начала роста параметра повреждённости в деформируемых соляных породах в качестве объективного критерия определения их предела длительной прочности.
Разработан ускоренный метод определения предела длительной прочности соляных пород при сжатии в одноосном и объёмном напряжённом состояниях.
Установлено, что при кратковременном и длительном режимах нагружения в одноосном и объёмном напряжённом состояниях процессы накопления повреждений в соляной породе качественно аналогичны.
Обнаружено, что при нагрузках ниже предела длительной прочности скорость деформирования, боковое давление и путь нагружения не оказывают влияние на величину исходной повреждённости образцов соляных пород.
Найдены зависимости предела длительной прочности сильвинита от величины бокового давления, а также зависимости параметра повреждённости деформированных образцов сильвинита от степени нагружения, скорости деформирования, времени действия нагрузки и вида напряжённого состояния.
Получена обобщённая аппроксимация зависимости предела длительной прочности соляных образцов от их коэффициента формы.
Установлена связь между боковым давлением и коэффициентом формы соляных образцов при кратковременном и длительном натру- женин.
Обнаружено, что в паспортах длительной и кратковременной прочности соляных пород, выраженных в виде огибающих предельных кругов Мора, отношение ординат точек этих кривых при равных абсциссах и отношение тангенсов углов внутреннего трения есть величина постоянная.
Практическая ценность работы заключается: в разработке методики ускоренного определения предела длительной прочности соляных пород при сжатии в одноосном и ооемном напряжённом состояниях и построения паспортов длительной прочности; в разработке методики ускоренного определения паспортов прочности соляных пород на заданные сроки; в разработке методики ускоренного определения паспортов кратковременной и длительной прочности соляных пород по результатам испытаний на сжатие разновысоких образцов; в определении значений предела длительной прочности соляных пород Верхнекамского месторождения при различных видах напряжённого состояния.
Публикация, По теме диссертации опубликовано 7 статей.
Объём работы. Диссертация состоит из введения, пяти глав и заключения. Содержит 145 страниц машинописного текста, 73 рисунка, 31 фотографию, 43 таблиц, список литературы из 485 наименований, приложение - 3 стр.
Исследования, результаты которых изложены в диссертации, проводились автором с 1976 по 1982 годы в Березниковском отделении Уральского филиала ВНИИГалургии,
Автор считает своим долгом выразить глубокую признательность канд.техн.наук Ю.М.Карташову за консультации, полезные - ю - советы и ценные замечания. Ряд приведённых в диссертации результатов явился развитием и продолжением идей Юрия Михайловича, изложенных в его работах.
Анализ результатов определения предела длительной прочности соляных пород при сжатии
Результаты определения предела длительной прочности соляных пород в литературе ещё не анализировались и не обобщались.
Ниже даётся критический анализ работ, в которых приведены экспериментальные значения предела длительной прочности соляных пород или приведены экспериментальные зависимости прочности соляной породы во времени = f() в аналитическом или графическом виде. Работы рассмотрены в хронологическом порядке, авторские обозначения сохранены. В конце настоящего параграфа результаты анализа обобщены.
Е.П.Сивоконь /102/ исследовал прочностные свойства сильвинита Калуш-Голынского месторождения в кратковременном и длительном режимах нагружения. Появление первых трещин было визуально зафиксировано при нагрузках, составляющих 60-70$ от кратковременной прочности. При оценке несущей способности целиков калийных рудников предлагается использовать нагрузку Rnp=0,6Ro , где /?0 - кубиковая прочность породы, a RHP соответствует прочности соляных пород при длительном действии постоянной нагрузки.
В своей более поздней работе /88/ Е.П.Сивоконь определял уровень микротрещинообразования образцов каменной соли д;-4-друтими методами - по изменению скорости прохождения ультразвука через деформируемый образец иіпШМзменению объёма образца,определяемого с помощью коэффициента поперечной деформации. Дополнительно на разновысоких образцах A- = i 4 определялся уровень образования макротрещин визуальным наблюдением. По данным прозвучивания микротрещины начинали появляться при нагрузке R„ , составляющей 28$ от кратковременной прочности. Объём образцов начинал увеличиваться при нагрузке RT составляющей 47$ от кратковременной прочности. Визуальным наблюдением установ-лено, что при Д-=1 уровень появления микротрещин составлял в среднем 52$, а при 4 - 85$ от разрушающей нагрузки. Однако, в этой работе Е.П.Сивоконь не связал величины Rv и Rr с пределом длительной прочности.
В работе /12/ приведены результаты опытов на одноосную ползучесть сильвинитовых образцов Верхнекамского месторождения. Образцы представляли собой кубики с ребром 90 и 57 мм и цилиндры диаметром и высотой 57 мм. Установлено, что деформации ползучести образцов затухают при степенях нагружения 0,3-0,4. Отмечается большой разброс значений реологических параметров -до 100$ и более. Так значение параметра В , необходимого для определения предела длительной прочности, находилось в пределах 0,7-2,0. Предел длительной прочности сильвинитовых образцов, определенный по формуле (1.4), составил 33-59$ от их кратковремннной прочности.
В работах /14,34/, выполненных под руководством А.Н.Став-рогина, приводятся результаты временных исследований сильвинитов Старобинского и Верхнекамского месторождений при одноосном сжатии. Эксперименты проводились на призмах размерами 150х150х х 300 мм, которые длительное время выдерживались под постоянными нагрузками. Максимальная продолжительность опытов при малых уровнях нагружения достигала 5-8 месяцев. Анализ кривых объемных деформаций показал, что уплотнение соляных пород про исходило при весьма малых напряжениях, составляющих 10-15$ от кратковременной прочности. При больших нагрузках материал образца разрыхлялся. Предел длительной прочности образцов, определенный прямым методом, составил 40-45$ от кратковременной прочности.
Сведения о временных исследованиях соляных.пород содержатся и в других работах ЕНИМИ /35,104/, выполненных под руководством А.Н.Ставрогина.
В работе /8/ дается диапазон значений длительной прочности каменной соли: эь?.= 140 220 кг/см2 (60+75$ от кратковременной прочности), но не указывается - какому времени испытания соответствуют приведенные значения длительной прочности. Метод испытания, оборудование и характеристика образцов также не приводятся.
Я.А.Бич, Ю.Д.Белов и др. /103/ провели натурные испытания сильвинита Верхнекамского месторождения при кратковременном и длительном действии одноосной сжимающей нагрузки. Длительное наг-ружение снизило значение напряжений, при которых появлялись первые трещины, со 130-150 кг/см до 86 кг/см . Исходя из предположения, что пропорционально этому должен снизиться и предел длительной прочности, авторы работы /103/ предлагают принимать значение предела длительной прочности равным 100 кг/скг, что составляет примерно 67$ от кратковременной прочности.
Свойства каменной соли Солотвинского и Соль-йлецкого месторождений при длительном нагружении описаны в работах /15,37,81, 105/. Испытывались образцы цилиндрической формы диаметром 36 мм и высотой 70 мм. Опыты проведены на установке одноосной ползучести УП-2 конструкции ЕНИМИ. Степени нагружения задавались равными 0,5-0,9. Максимальная продолжительность опыта 40-50 суток /15,81,105/ и 250 суток /37/. Предел длительной прочности каменной соли, определенный методом объёмных деформаций /81/ и методом релаксации напряжений /15,37/, составил 50$ от кратковременной прочности.
В работах Е.С.Оксенкруга /37,105/ приведены результаты исследования длительной прочности каменной соли в рассольной среде.
Испытания проведены в одноосном напряженном состоянии в камере из органического стекла. Нагружение осуществлялось пружинным прессом ІШ-25 Ш?Д. Установлено, что рассол, проникая в микротрещины образца, снижает его предел длительной прочности в 1,5 раза.
Результаты испытаний сухих и увлажненных образцов каменной соли диаметром 60 мм и высотой h = 90+150 мм приведены в работе /13/. Предел длительной прочности сухих образцов составил 0,6 (осж. Увлажнение уменьшило предел длительной прочности до 0,35 6сж.
Баронча А. и Глодяну Е. /106/ провели экспериментальные исследования длительной прочности каменной соли различных месторождений 1 умынии. Испытания проведены на образцах диаметром 5 см -0-=2. ЦРИ одноосном сжатии в режиме ползучести. Максимальная продолжительность эксперимента - 400 суток. Предел длительной прочности, определенный прямым методом, составил 20$ от кратковременной прочности.
В работе П.Кнолля /19/ описывается комплекс исследований, проведенных на карналлите и хартзальце калийных месторождений ГДР. Эксперименты проведены на цилиндрических образцах диаметром от 16 до 56,4 мм с различным коэффициентом формы Л -ру- . который изменялся от 0,4 до 3. При исследовании ползучести максимальная продолжительность опыта составляла 2500 часов, в отдельных случаях - до 4000 часов. При исследовании ускоренной ползучести опыты продолжались примерно 2 часа. Главную часть экспериментов составляли исследования ускоренной ползучести. Прочность при сложном напряженном состоянии определялась в камере Кармана. Боковое давление изменялось от 0 до 350 кг/см2.
Отбор проб и изготовление образцов
Основные экспериментальные исследования проведены на сяль-винитовых образцах-близнецах пласта Красный П, слой 5 Первого Березниковского рудоуправления Верхнекамского калийного месторождения. Глубина залегания пласта в месте отбора проб равна 220 м.
Форма образцов - цилиндрическая, диаметр 36 мм, высота 70 мм. Отношение высоты образца к его диаметру -- -2 выбрано в соответствии с рекомендациями /22,112/. Образцы были ориентированы перпендикулярно напластованию. Относительная влажность материала образцов составляла (0,2±0,05)$. Химический состав: KCI - 41, NaCL- 57,6$; //0.- 0,6$; CaSOr 0,6$; МдСІг 0,1$. Петрографическое описание образцов приведено в разделе 4.1. настоящей работы.
Источником проб служили соляные блоки размерами 40x40x40 см, которые отбирались из свежепройденной выработки - одиночного хода комбайна ПК-8. Блоки отделялись от массива частой строчкой шпуров, которые бурились ручным электросверлом. Взрывные работы не проводились. Отбор, транспортирование и хранение проб прово дились в соответствии с требованиями, изложенными в работах /13,113,114/.
Цилиндрические образцы выбуривались из блоков керноотбор-ником с прижимным устройством конструкции ВНИМИ /115/ и торцевались на токарном станке в специальной разрезной гильзе с резиновым вкладышем. Требования, предъявляемые к подготовленным образцам /8,13,116/, были выполнены. Во всех опытах равномерное приложение нагрузки к образцам осуществлялось через шаровую опору.
Для получения одной экспериментальной точки испытывалось не менее пяти образцов-близнецов /117/.
Вопросу идентичности образцов уделялось особое внимание. Во-первых, все сильвинитовые образцы были отобраны из одного сезонного прослоя и внешне ничем не отличались друг от друга. Во-вторых, учитывалась возможность возникновения микронарушений образцов в процессе их изготовления. Чтобы устранить эти микронарушения, которые могли исказить результаты эксперимента и увеличить коэффициент вариации, все образцы до начала испытаний залечивались в насыщенном рассоле. Подробное описание процесса залечивания и его результатов приведено в следующем параграфе настоящей работы. Кратковременная прочность сильвинитовых образцов на одноосное сжатие беж составила 29,4 1,1 Ша с надежностью 95$. Столь незначительный (4$) разброс результатов определения величины прочности свидетельствует о высокой степени идентичности подготовленных образцов.
Кроме сильвинитовых образцов были изготовлены образцы--близнецы межпластовой каменной соли КрШ-КрП Верхнекамского калийного месторождения и образцы-близнецы мрамора месторождения "Коелга". Диаметр образцов каменной соли 36 мм, высота мм, кратковременная прочность на одноосное сжатие 26,6±1,6 МПа (надежность 9 . Диаметр образцов мрамора 30 мм, высота 60 мм, кратковременная прочность на одноосное сжатие 85,7 3,5 МПа (надёжность 95$). Образцы каменной соли до испытаний залечивались в насыщенном рассоле. Образцы мрамора не залечивались.
Залечивание, которое сводилось к многократному вакуумному насыщению образцов рассолом и медленному высушиванию, проводилось с целью устранения гликродефектов соляных образцов, подготовленных к испытаниям.Залечиванию предшествовало приготовление насыщенного рассола и наблюдение за его проникновением в образцы соляных пород.
Насыщенный по калию и натрию рассол готовился растворением в воде измельченных образцов сильвинита и каменной соли. Плотность приготовленного осветленного рассола составляла 1,237г/см3 при температуре 20С. Данные химического анализа рассола: К = 9,96$; Л/а= 20,51$; Мд= 0,12$; Са = 0,46$.
Для того, чтобы можно было наблюдать за проникновением рассола в образцы, его окрашивали в ярко-синий и зелёный цвета. Часть образцов насыщалась керосином, окрашенным в ярко-красный цвет. Исследовались различные типы соляных пород Верхнекамского месторождения - всего 50 образцов. Насыщение проводилось как при атмосферном давлении, так и при вакуумировании.
Установлено, что рассол проникает в образцы, в основном, по границам зерен. Различные типы соляных пород насыщались рассолом в различной степени. Наиболее рыхлыми - проницаемыми для рассола - оказались следующие разновидности соляной породы: мелкозернистый белый галит, мелкозернистый розовый галит коржей пласта Красный II, средне - и крупнозернистая подстилающая каменная соль, среднезернистый розовый сильвинит, глинистые прослои. Наиболее плотные разновидности соляной породы - это красный мелкозернистый сильвинит, перистый галит и шпатовая соль. Однако, и в них имелись микродефекты: в шпатовую соль жидкость проникала по плоскостям спайности; в тёмный перистый галит -- по редким микротрещинам и тончайшим прослоям глины; в красный сильвинит - по отдельным точечным дефектам и по редким короткшл микротрещинам. Как правило, дефекты соединялись между собой, образуя своеобразную "сеть", пронизывающую всю толщу образца.
Залечивание образцов, подготовленных к испытаниям, производилось в следующей последовательности. Образцы помещались в вакуумэксикатор, заливались рассолом и вакуумировались при давлении 2КГ3 Мїїа в течение двух часов. Как правило, выделение пузырьков воздуха из образцов прекращалось в конце первого часа вакуумирования. После снятия вакуума производилась выдержка при атмосферном давлении в течение 3-5 часов. Затем насыщенные образцы помещались в термостат и выдерживались в течение 48 часов при температуре 60±2С. Охлаждение образцов проводилось вместе с термостатом. На этом первый цикл залечивания оканчивался. Далее вся процедура повторялась. Всего было проведено три цикла залечивания, в результате чего все микродефекты, связанные с поверхностью образцов, закристаллизовы-вались (залечивались). В том, что микродефекты действительно залечивались, можно было убедиться по результатам цветной капиллярной дефектоскопии: индикаторная жидкость (окрашенный керосин) не проникала в залеченные образцы, в то время, как
Определение предела длительной прочности различными косвенными методами в одноосном напряженном состоянии
Для исследования совместного влияния вида напряженного состояния и фактора времени на прочность соляной породы необходимо провести массовые испытания. В этом случае прямой метод определения предела длительной прочности неприемлем вследствие его чрезвычайной трудоёмкости и большой продолжительности опыта. Поэтому необходимо было выбрать какой-либо косвенный метод.
На основе анализа методов определения предела длительной прочности, изложенного в первой главе настоящей работы, были выбраны для сравнения следующие косвенные методы: метод объёмных деформаций, билогарифмический метод и метод изменения скорости нагружения. Критерием выбора служили: надёжность метода, возможность определения предела длительной прочности как в одноосном, так и в объёмном напряженном состоянии, небольшая продолжительность эксперимента, возможность определения предела длительной прочности без экстраполяции результатов эксперимента.
Испытания проводились при одноосном сжатии в кратковременном режиме с постоянной скоростью деформирования. В процессе опыта регистрировались действующие напряжения б , время t , продольные Є и поперечные Є2 деформации образцов. Объёмные деформации Ev определялись по формуле:
Испытано 50 образцов сильвинита. Дополнительно - для сравнения - были испытаны образцы каменной соли - 40 штук и образцы мрамора месторождения "Коелга" - 22 штуки. Образцы каменной соли и сильвинита испытывались при скоростях деформирования 1,00мм мми 0,01 мин, образцы мрамора - при скоростях 0,01 и 0,005 мин.
На одной и той же породе выбранные косвенные методы сравнивались между собой и с прямым методом. Предел длительной прочности мрамора, определенный прямым методом, по данным ВНЙМИ составляет 75,4 МПа (0,88 эс «).
Наши эксперименты показали, что в процессе нагружения объём образцов сначала уменьшался, а после некоторого значения напряжения начинал увеличиваться. Этот момент отражался на трафике зависимости„б-Є"в виде точки излома (точки резкого изменения хода функций б-SJ - см.рисЗ.Ю. Согласно рассматриваемому методу напряжение, соответствующее этой точке является пределом длительной прочности.
Результаты экспериментального определения предела длительной прочности сильвинита, каменной соли и мрамора методом объёмных деформаций с трудом поддаются статистической обработке, поскольку у значительной части испытанных образцов (42$ образцов соляных пород и 33$ образцов мрамора) зарегистрирован сложный характер изменения объёма в процессе нагружения: кривая зависимости б- Sv - имеет две, тр и более точек излома, многократно пересекает ось напряжений, отсутствует стадия уплотнения и т.д. (табл.3.1). По таким аномальным кривым б-ву корректное определение предела длительной прочности вряд ли возможно.
Если аномальные кривые б-vисключить из анализа и определить предел длительной прочности воо по оставшимся образцам, то получим:для сильвинита б = 1,5 МПа (0,05 беж), КВАР= 58$;для каменной соли б ,= 4,9 МПа (0,18беж), AW = 61$;для мрамора боо = 43,5 МПа(0,51 беж), AW = 29$.
Если в анализируемую совокупность включить результаты испытаний образцов, не имеющих стадии уплотнения (принимая в этом случае бею), то в среднем значение предела длительной прочности составит:для сильвинита боо = 0,8 МПа (0,036с ), КВАР. = 126$;для каменной солибоо= 3,6 МПа (0,14беж), КВАР- 91$;для мрамора боо =33,5 МПа (0,39бо ), КВАР.= 73$.
Как видно из приведенных данных, сложный характер изменения объёма образцов вносит элемент субъективности в статистическую обработку результатов эксперимента и поэтому является существенным недостатком рассматриваемого метода.
Одной из возможных причин большого разброса значений предела длительной прочности, определенного методом объёмных деформаций, а также сложного характера зависимости б-Sv , является, по-видимому, неравномерное деформирование образца в поперечном направлении. На рис.3.12 хорошо видно отличие идеализированного распределения поперечных деформаций S2 , обусловленного использованием расчетной формулы ІЗ.З), от реального распределения 6Z по высоте образца. Неравномерность деформа
Определение предела длительной прочности соляной породы новым методом; результаты исследования процесса накопления повреждений в деформируемом материале
Предпосылками создания нового метода определения предела длительной прочности соляных пород явились следующие выводы, полученные нами в результате анализа экспериментальных данных:- долговечность породы под нагрузкой определяется процессом накопления повреждений;- процессы накопления повреждений в соляной породе при кратковременном и лительном режиме нагружения качественно похожи;- процесс разрушения начинается с боковой поверхности образца и развивается вглубь его;- дефекты породы трёхмерны, имеют различную сложную форму и трудно поддаются количественной оценке при прямом микроскопи-ровании;- необходима принципиально отличная от известных косвенных методов количественная оценка структурных изменений деформируе мого материала.
Эти выводы, а также ранее сформулированная концепция (см. стр. диссертации), привели к решению производить количественную оценку микродефектов деформированных породных образцов по массе индикаторной жидкости, заполнившей эти микродефекты, а предел длительной прочности определять по точке излома графика "параметр поврежденности - напряжение". Иными словами: перечисленные выше выводы позволили нам разработать новый метод иссле тдования поврежденности деформированной породы. Это4 метод мырекомендуем использовать в качестве косвенного (ускоренного) метода определения предела длительной прочности.
Суть нового метода исследования поврежденности деформированной породы заключается в следующем. Образцы породы доводятся до заданной степени нагружения (деформирования), разгружаются и насыщаются под вакуумом индикаторной жидкостью, инертной к испытываемому материалу. До и после насыщения образцы взвешиваются на аналитических весах с точностью до 2 10 т?. В качестве меры поврежденности П принимается безразмерная величина, равная отношению массы жидкости, заполнившей микротрещины образца, к массе сухого образца:где М4- масса сухого образца, г;/И2- масса насыщенного образца, г.
Параметр /7 характеризует степень разрыхления материала.Чувствительность метода зависит от точности взвешивания и от физических свойств индикаторной жидкости. С целью повышения чувствительности метода насыщение образцов целесообразно проводить неполярными жидкостями с низким поверхностным натяжением, высокой смачивающей способностью и низкой вязкостью (керосином,
бензолом и т.п.) /118/. Такие жидкости обладают высокой проникающей способностью: керосин, например, даже без вакуутлирования способен проникнуть в микротрещины раскрытием до 2 10"4 мм /148/.
Предложенный метод позволяет наблюдать мельчайщие дефекты невооруженным глазом, для этого достаточно добавить в индикаторную жидкость яркую краску или люминофор, способный светиться под ультрафиолетовыми лучами, и произвести несложное "проявление" (дефектоскопирование) по методике, изложенной в работе ДІ8/.
Метод физически обоснован и принадлежит к классу наиболее разработанных и точных весовых методов. Осуществляя как количественную (взвешиванием), так и качественную (визуальным контролем микродефектов) оценку поврежденности, предложенный метод отличается относительной простотой, доступностью, значительной производительностью и высокой чувствительностью - выявляются микротрещины раскрытием приблизительно до ІСГ3 мм. Кроме того, к достоинствам метода можно отнести объективность количественной оценки поврежденности, нелокальность дефектоскопии (определяется поврежденность всего образца в целом), а также то обстоятельство, что образец в процессе дефектоскопии не разрушается и его можно использовать для дальнейших исследований. Наибольшая относительная метрологическая погрешность метода, определенная по методике Д49/, не превышает 2%, Точность определения параметра поврежденности П составляет приблизительно І2#І0 относительных единиц.
Метод регистрирует микротрещины, связанные с поверхностью образца и не учитывает замкнутые, полностью изолированные дефекты. Игнорирование изолированных дефектов не является недостатком метода, поскольку решающую роль в зарождении и разви тии процесса разрушения играют не изолированные, а поверхностные трещины. Многочисленными исследованиями Д18,129,131,150, 151 и др./ установлено, что в поверхностном слое материала концентрация дефектов резко повышена. Это подтверждается и нашими исследованиями, проведенными на соляной породе (см.параграфы 4.1 и 4.2 настоящей работы). Повышенная концентрация дефектов в поверхностном слое материала объясняется тем, что шероховатости на поверхности тела являются локальными концентраторами напряжений, генерирующими микротрещины. Исследования Р.И.Гар--бера и Л.М.Полякова Л52/, проведенные на каменной соли, показали, что микротрещины образуются в первую очередь на поверхности деформируемого тела и прорастают вглубь его, причём, прорастание микротрещин происходит преимущественно в направлении участков с наибольшей концентрацией микродефектов.
Существует и такая фундаментальная причина интенсификации разрушения в поверхностном слое, как наличие физической границы на поверхности материала. В работе /131, стр.145/ отмечается: "...наличие такой границы, т.е. отсутствие соседних частиц у поверхностных атомов, изменяет силу межмолекулярного взаимодействия поверхностных макромолекул, что, в свою очередь, может сказаться на условиях их загрузки и разрыве". Наглядным примером, подтверждающим рещающую роль поверхностных трещин в процессе разрушения, служат классические опыты Л.Ф.Иоффе /153/, показавшие, что прочность тела повышается в сотни раз при устранении поверхностных микротрещин.
Предложенным методом была определена поврежденность всех образцов сильвинита, на которых определялся предел длительной прочности различными методами и проводились микроскопические исследования. Кроме того, исследовалось накопление повреждений
