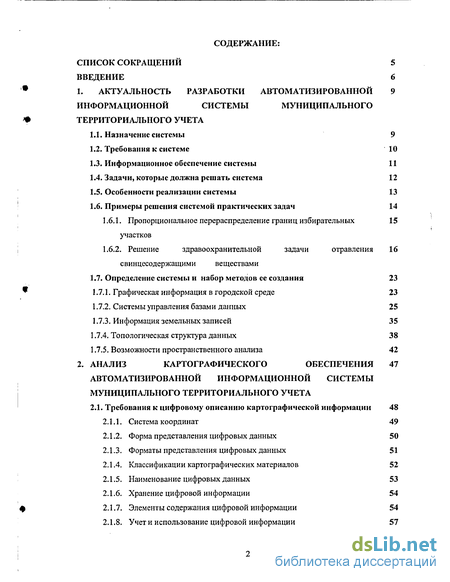

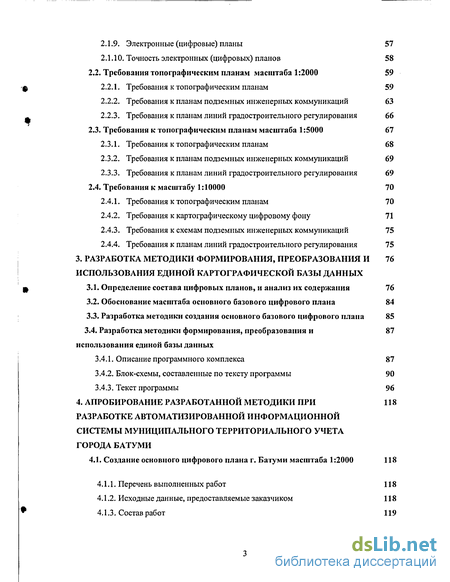

Содержание к диссертации
Введение

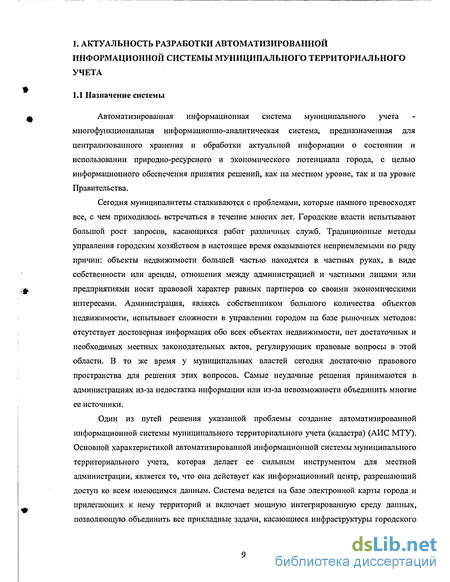

1. Актуальность разработки автоматизированной информационной системы муниципального территориального учета
1.1. Назначение системы

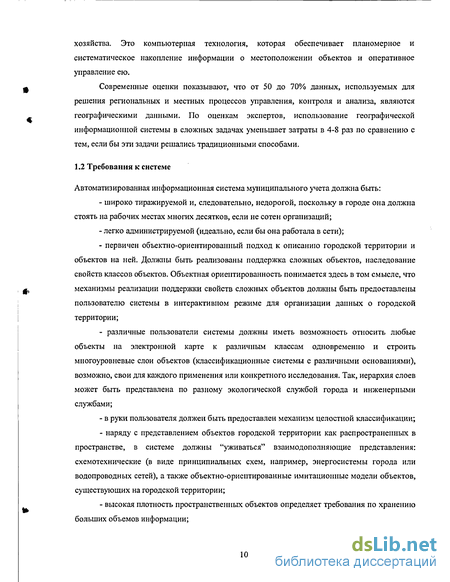

1.2. Требования к системе

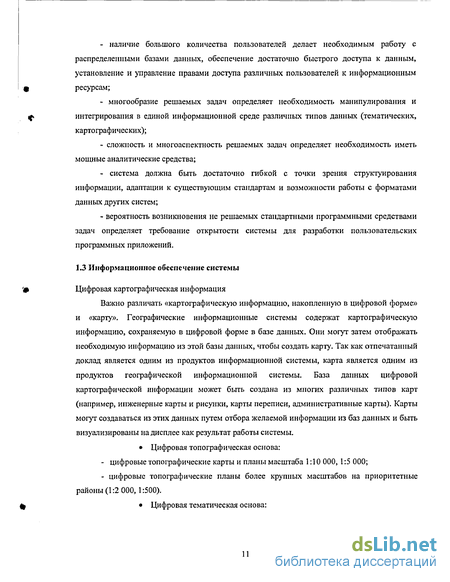

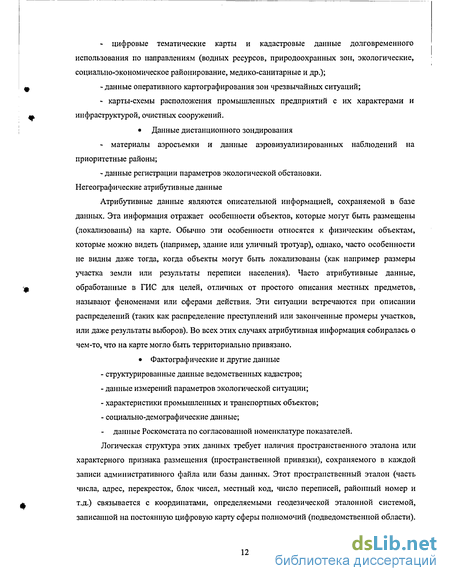

1.3. Информационное обеспечение системы
1.4. Задачи, которые должна решать система
1.5. Особенности реализации системы
1.6. Примеры решения системой практических зада
1.6.1. Пропорциональное перераспределение границ избирательных участков
1.6.2. Решениездравоохрааитслыюйзадачиотравления 16 свинцесодержащими веществами
1.7. Определение системы и набор методов ее создании 23
1.7.1. Графическая информация в городской среде 23
1.7.2. Системы управления базами данных 25
1.7.3. Информация земельных записей 35
1.7.4. Топологическая структура данных 38
1.7.5. Возможности просзтянственно:о анализа 42
2. Анализ картографического обеспечения автоматизированной информационной системы муниципального территориального учета
2.1. Требования к цифровому описанию картографической информации 48
2.1.1. Система координат 49
2.1.2. Форма представления цифровых данных 50
2.1.3. Форматы представления цифровых данных 51
2.1.4. Классификации картографических материалов 52
2.1.5. Наименование цифровых данных 53
2.1.6. Хранение цифровой информации 54
2.1.7. Элементы содержания цифровой информации 54
2.1.S. Учет и использование цифровой информации 57
2.1.9. Электронные (цифровые) планы
2.1.10. Точность электронных (цифровых) планов
2.2. Требовании топографическим планам масштаба 1:2000
2.2.1. TpefinnniiiiH к топографическим липням
2.2.2. Требования к планам подземных инженерных коммуникаций
2.2.3. Требования к планам линий градостроительного регулирования 66
2.3. Требовании к топографическим планам масштаба 1:5000 67
2.3.1. Требования к топографическим планам 68
2.3.2. Требования к планам подземных инженерных коммуникации 69
2.3.3. Требования к планам линий градостроительного регулирования 69
2.4. Требования к масштабу 1:10000 70
2.4.1. Требования к топографическим планам 70
2.4.2. Требования к картографическому цифровому фошу 71
2.4.3. Требования к схемам подземных инженерных коммуникаций 75
2.4.4. Требования к планам линий градостроительного регулирования 75
3. Разработка методики формирования, преобразования и использования единой картографической базы данных
3.1. Определение состава цифровых планов, и а мали) нх содержания 76
3.2. Обоснование масштаба основного базового цифрового плана 84
3.3. Разработка методики создания основного базовою цифрового плана 85
3.4. Разработка мегоднки формировании, преобразовании и использования единой базы данных 87
3.4.1. Описание программного комплекса 87
3.4.2. Блок-схемы, составленные по тексту программы 90
3.4.3. Текст программы 96
4. Апробирование разработанной методики при разработке автоматизированной информационной системы муниципального территориального учета города батуми
4.1. Создание основного цифрового плана г. Баїумн масштаба 1:2000 118
4.1.1. Перечень выполненных работ 118
4.1.2. Исходные данные, предоставляемые заказчиком 118
4.1.3. Состав работ 119

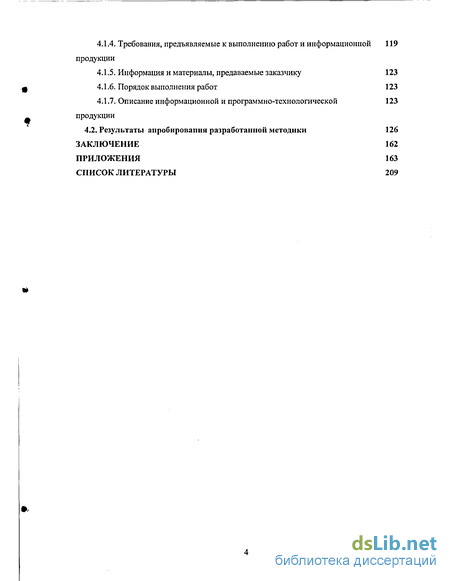

4.1.4. Требования, предъявляемые к выполнению работ и информационной продукции119
4.1.5. Информация и материалы, предаваемые заказчику
4.1 .А Порядок пмітгшеїша pafim-
4.1.7. Описание информационной и программно-технологической продукции
4.2. Результаты апробирования разработанной методики 126
Заключение 162
Приложения 163
Список литературы 209
- Системы управления базами данных
- Элементы содержания цифровой информации
- Требования к картографическому цифровому фошу
- Блок-схемы, составленные по тексту программы

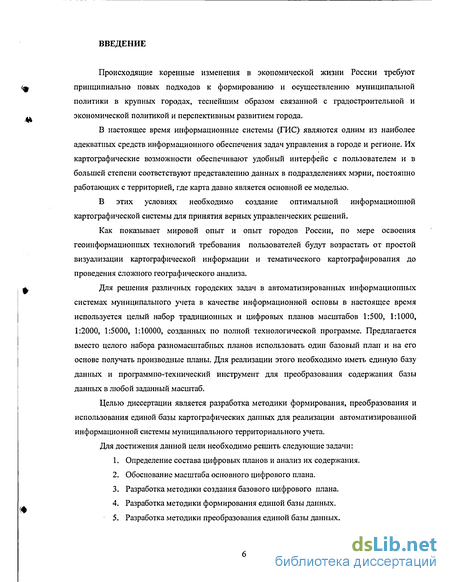

Введение к работе
Происходящие коренные изменения в экономической -ліпші Россит: требуют і[і:ііпіііии.! ih.iiii imnlJX ППЛУЛЛЛН К iji(ip\(I(pnii.liiH(.i М ОСуі «ЄСТВІ! Є НІНО МуНИЩ'ПаПЬИОЙ іолнтнкн в крупных городах, теснейшим образом связанной с гтшостроигсльной и жономической политикой и перспективным развитием города.
В настоящее время информационные системы (ГИС) являются одним из наиболее адекватных средств информационного обеспечения задач управления п городе и р:пюне. Их картографические возможности обеспечивают удобный интерфейс с пользователем и D Золыней степени соответствуют представлению данных в подразделениях мэрии, постоянно работающих с территорией, где карта давно является основной се моделью.
В этих условиях необходимо создание оптимальной информационной картографической системы для принятия верных управленческих решений.
Как показывает мировой опыт и опыт городов России, но мерс освоения ге ои it форм анионных технологий требования пользователе її Gyjiyr возрастить от простой визуализации картографической информации и тематического картографирования до проведения сложного географического анализа.
Для решения различных городских задач в автоматизированных информационных системах муниципального учета в качестве информационной основы в настоящее время используется целый набор традиционных н цифровых планов масштабов 1:500, 1:1000, 1:2000, 1:5000, 1:10000, созданных по полной технологической программе. Предлагается вместо целого набора разномасштабных планов использовать один базовый план и на его основе получать производные планы. Для реализации этого необходимо иметь единую базу данных и программно-технический инструмент для преобразования содержания базы данных в любой заданный масштаб.
Целью диссертации является разработка методики формирования, прсооразовання и использования единой базы картографических данных для реализации автоматизированной информационной системы муниципального территориального ух hi.
Для достижения данной цели необходимо ренпггь следующие задачи:
Определение состава цифровых планов и аначиз их содержания.
Обоснование масштаба основного цифрового плана.
Разработка методики создания базового цифрового плана.
Разработка методики формирования единой базы данных.
Разработка методики преобразования единой базы данных.

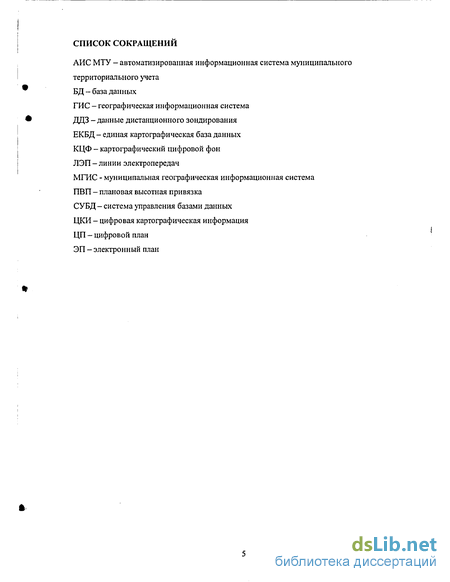

СПИСОК СОКРАЩЕНИЙ
ЛИС МТУ — автоматизированная ннформ шмон пая система муниципального территориального учета
БД— база данных
ГИС - географическая информационная система
ДДЗ - данные дистанционного зондирова тия
5КБД - единая картографическая база дашых
ЩФ - картографически П цифровой фон
НЭП -линии электропередач
МГИС - муниципальная і-еографнчсская ішформацнонная система ~1ВП — плановая высотная привязка _
СУБД- система управления базами дашшх
ЦХИ - цифровая картографическая информация
ЦП - цифровой план
ЭП - электронный план
-

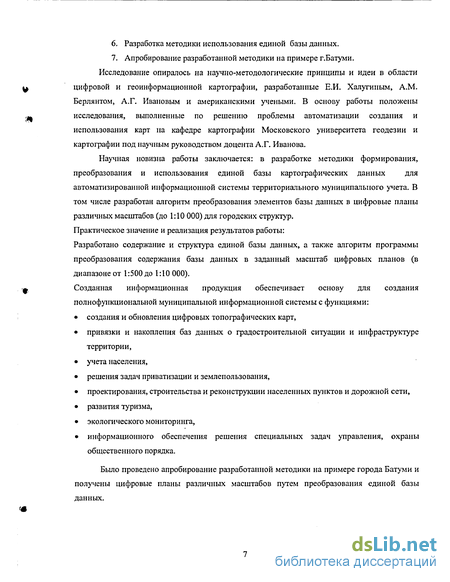

Разработка методики использования едино!) базы данных.
Апробирование разработанной методики на примере г.Батуми. Исследование опиралось на иаучтю-методологические принципы и идеи в области ^ ЦнфрПЯОЙ И ГЄПіі:іі>«["!:іЦІімішіи'І КЯртПгряфнм, pmp^tTAIIIIMR F-И Хяпупии-ш, A.M.
Зерлянтом, Л.Г. Ивановым и американскими учеными. В основу работы положены ш. исследования, выполненные по решению проблемы автоматизации создания и использования карт на кзфедрс картографии Московского университета теолезии и :<артографни под научным руководством доцента А.Г. Иванова
0,131.
Научная новизна работы заключается: в разработке методики формирования, преобразования и использования единой базы картографических данных для автоматизированной информационной системы территориального муниципального учета. В том числе разработан алгоритм преобразования элементов базы донных в цифровые планы различных масштабов (до 1:10 000) для городских структур. Практическое значение и реализация результатов работы: Разработано содержание и структура единой базы данных, а также алгоритм программы лреобразования содержания базы данных в заданный масштаб цифровых планов (в диапазоне от 1:500 до 1:10000).
Созданная информационная продукция обеспечивает основу для создания толнофупкцноналыюй муниципальной информационной системы с функциями: .4 создания и обновления цифровых топографических карт, привязки и накопления баз данных о градостроительной ситуации и инфраструктуре территории, учета населеній. решения задач приватизации и землегользования. > проектирования, строительства н реконструкции населенных пунктов и дорожной сети. развития туризма. экологического мониторинга, информационного обеспечения решения специальных задач управлеіня, охраны общественного порядка. проведено апробирование різрабоганной методики на примере города Батуми и получены цифровые планы различных масштабов путем преобразования единой базы

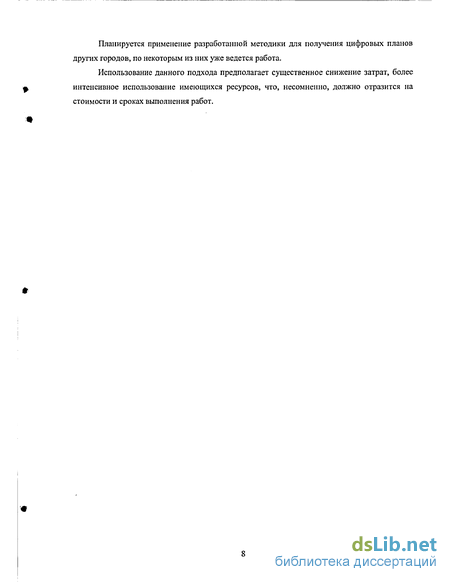

Планируется применение разработанной методики для получения цифровых плои других городов, по некоторым из них уже ведется работа.
Использование данного подхода предполагает существенное снижение затрат, более I» интенсивное использование имеющихся ресурсов, чю. несомненно, должно отразится на стоимости и сроках выполнения работ.
sJN
Системы управления базами данных
Географические информационные системы являются в первую очередь системами управления информацией. Они помогают интегрировать данные, собранные различными службами местного управления о объектах рельефа, зданиях и подземных коммуникациях. Эта интеграция существует не только между картой и характерными (атрибутивными) данными, но также и между организационными единицами. [66) Структура базы данных
Городская географическая информационная система должна уметь обрабатывал» различные атрибутивные данные, получаемые ИЇ МНОГИХ разнообразных источников, чтобы удовлетворять информационные потребности сервисной доставки, менеджмента и политических урлпіігй упряппсииа. Ролчидя часть информации, необходимая официальным структурам, уже бі-іла компьютеризирована в существующей диалоговой информационной системе обработки запросов, в задача ГИС специалиста заключается в интегрировании подобных систем или. по крайней мерс, кх базы данных с помощью новой технологии. Для осуществления этой интеграции необходимо рассмотреть существующие методы. применяемые для накопления атрибут шных данных в сегодняшних инфориационных системах, так как логическое структурирование данных определяет степень гибкости системы. Плоские файлы
Традиционные информационные системы без программных средств управления базами данных обрабатывают информацию, организованную в форме «плоских фзйлоп». Эти файлы дан к их кивапы «плоскими», потому что каждая запись в файле содержит тс же самые элементы данных (так называемые «поля»), что и другие записи. Значения элементов данных нлн полей различаются, но сами элементы одинаковы. Обычно, один из элементов эбозначастся как «ключевое поле», которое используется для размещения особой записи или для сортировки файла в особом порядке.
Пример имущественного файла показан на рисунке 1.5, где представлен плоский файл, содержащий четыре записи, каждая запись имеет те же самые десять элементов полей) данных. Чтобы определит!, размер налога для одного из налогооблагаемых участков. программа должна найти номер этою участка (ключ для этого файла), а затем распечатать содержание поля записи. Стоимости для :-того участка.
Структура плоского файла базы данных имущественных записей. Показана форма записи для каждого участка, причем все записи в файле одной длины. Доступ к данным записи происходит путем поиска среди значений в ноле, названным «ключевым». Здесь ключевое поле - Номер участка. V
Так как большинство местных органов власти в урбанизированных областях имеют очень большие базы данных, содержащие тысячи, десятки тысяч и даже согни тысяч записей в каждом компьютерном файле, то степень гибкости и скорость реагирования системы упряіпічіна трллгкими дяинммн ппррдрпжпгч том. кяк клиныптррны программы осуществляют поиск этих файлов для получения желаемой информации. Последовательны!! поиск - плоские файлы обычно упорядочены лоследоительными значениями в иоле, обозначенном как ключ. Поиск, основанный па значении ключа записи достаточно быстрый, поскольку, как только необходимая запись найдена, поиск может прекратится. в качестве (например. Имя владельца).
Бинарный поиск - файлы, упорядочен:іые по значениям а ключевом поле, могут быть найдены значительно быстрее с помощью бинарного поискового метода, согласно которому поиск начинается с середины файла, а не с начала. При этом сравнивается значение ключа в этой записи с желаемым значением для «более чем» или «менее чем» условий и устраняется из рассмотрения та половина файла, в котором желаемая запись не может быть сохранена (потому что файл упорядочен согласно значениям г» ключе DO м поле). Затем снопа просматривается оставшаяся половина файла и сравнивается значение ключевого поля н згой записи с искомым значением, устраняя очередную половину записей (теперь уже одну четверть исходного файла). Такое половинное деление продолжается до тех пор, пока нужная запись не будет найдена. Затем, весь файл должен быть переупорядочен в другой последовательности, если в качестве ключа должно быть использовано другое поле
Индексный поиск - чтобы определить, является ли файл последовательным или нет, иногда используется индекс, чтобы найти желаемую запись. Индекс представляет собой отдельную таблицу, содержащую ключ каждой записи и адрес, указывающий размещение записи данных для каждого ключа. Адресом является ячейка памяти на данном запоминающем устройстве, которая назначается программным обеспечением, контролирующем устройство. Затем индекс располагается последовательно, а поиск (как правило бинарный) осуществляется скорее по индексу, а не по файлу данных. Этот поиск более Оысгрый, по сравнению с другими, так как размер таблицы меньше, чем размер файла данных. Кроме , если к файлу добавляется новая запись, то она может быть добавлена в конце без дополнительной реорганизации всего айлз - только индекс необходимо установить в нужной последовательности. Идея индексного поиска напоминает поиск книги в библиотеке. Карточный индекс используется, чтобы найти каталожный номер книги с определенным названием. Каталожный номер показывает действительное размещение книги.
Элементы содержания цифровой информации
В рамках этого раздела необходимо рассмотреть классификацию картографических материалов по тематическому признаку, т.к. их топографическая основа может являться и самим объектом темашческого отображения, и составной частью различных тематических картографических данных. В связи с этим, цифровую картографическую информацию предлагается подразделит. наг 1) топографическую; 2) тематическую; 3) кадастровую; 4) кадастрово-тсматическую. К первой группе данных должны относиться все топографические планы и карты масштабов 1:2000 1:10000, включающую в себя полную топографическую нагрузку по бъектовому составу информации. Ко второй группе данных должка относиться вся информация, картографическое отображение которой основывается на каких-либо топографических данных, используемых как картографическая подложка для отражения различного тематического состава {например, КЦФ), а также отдельные составляющие топографических планов и керт (то есть ІІХ выборка), которые воспринимаются в качестве тематической информации. К третьей группе данных должна относиться информация, являющаяся основой для ведения городских кадастров (границы кадастрового деления, кадастровая нумерация и т.п.). К четвертой группе данных должна относиться информация, картографическое іражедис которой основывается на использовании данных третьей группы, как исходных, отражении различного тематического состава, непосредственно связанного с По принципу хранения информации с учетом п .2.1 .5. целесообразно, в зависимости от обьбиов и насыщенности представляемых данных, использовать для всего рассматриваемого масштабного ряда номенклатурное преданавмате информации (множество файлов), а также глобальное представление, когда информация, объединенная в одном файле, охватывает всю территорию города. В последнем случае для характеристики точности отображения используемой информации в названия файлов целесообразно включать цифровую позицию, содержащую остаток деления знаменателя масштаба на тысячу (например: geoliO -геологическая карта масштаба 1:10000).
Каждый вид информации должен сопровождаться текстовым файлом (желательно формата WinWord - DOC), поясняющий содержание графического файла, мстоль: создания, степень секретности, а также: его послойную структуру; используемую библиотеку условных типов шрифтов; реквизиты организации исполнителя; дата последнего редактнрое контрольный размер. 2.1.7. Элементы содержания цифровой информации Цифроиое метрическое описание объектов электронного плана (ЦП) определяется характером их локализации и особенностями отображения (визуализации) в соответствующем масштабе. По характеру локализации объект электронные планы (ЦП) подразделяю і-я на: площадные - объекты, выражающиеся в масштабе плана; Внемасшгабиые объекты электронного плана (ЦП) по признаку ориентировки делятся на две группы: стандартно ориентирование относительно рамки плана; линейные - объекты, ширина которых не выражается в масштабе плана; точечные (внемасшгабныг) - объекты, не выражающиеся в масштабе плана. ориентированные с положением объекта на местности или соответствии с картографическим контекстом (нестандартно ориентированные объекты). При переходе от растровых копня исходного графического материала к цифровому описанию площадных объектов электронного плана (ЦП) в качестве их граничных точек используются: точки осевых линий контуров объектов; граничные точки заливки (сетки) объектов; точки осевой линии линейного условного знака (например, грунтовой дороги), являющегося границей объектов растительного покрова (например. лесного массива), грунтов и др.; граничные точки крайних элементов заполнения площади, контур котором на плане не отображается (болота, отмели и др.); стороны математических границ номенклатурного деления рамки плана (совместно с одним из видов вышеуказанных граничных точек). Линиями, однозначно определяющими положение линейных объектов электронного плана (ЦП), являются, как правило, осевые линии соответствующих условных знаков: рек и каналов (не выражающихся в масштабе плана), трубопроводов. железных и автомобнльпых дорог и др.
Линейные и площадные объекты, условные знаки которых блаїжируются (прерываются) знаками других объектов, записываются в цифровой план без разделения на самостоятельные объекты (например, дорога не делится па части мостами, через которые она проходит). Для подобных объектов электронного плана данное требование соблюдается только в случае не нарушения соответствующих норм
Требования к картографическому цифровому фошу
Формирование элементов содержаяия КЦФ осуществляется по материалам М 1:10000 с уточнением по материалам М 1:2000 в соответствии с требованиями документов: "Перечень элементов содержания топографических карт и планов городов, не подлежащих показу на картах открытого пользования", утвержденный Руководителем Федеральной службы геодезии и картографии России от 16.03.95 г. Инструкция "О порядке составления и издания планов городов и других населенных пунктов, предназначенных для открытого опубликования и с грифом J "для служебного пользования" . В рамках генерализации не формируются следующие элементы содержания: элементы и микроформы рельефа; памятники; отдельно стоящие деревья, узкие полосы леса и древесных насаждений вдоль дорог; ограждения и просеки шириной менее 10м; причалы, якорные стоянки, направления течения рек; характеристики мостов, эстакад, путепроводов; погрузочно-разгрузочпые площадки; террасы, беседки, остановки с павильонами, навесы, оранжереи, овощехранилища, парники, фонтаны; подземные и нависающие части зданий, подземные и специальные сооружения, подвалы; въезд во двор под аркой, надземные ч подземные переходы, навесы и перекрытия между зданиями; ия строящиеся, котлованы; этажность строений, пояснительные подписи к административным райопам города; трубопроводы надземные; трамвайные пути, тупики и подъездные пути железных дорог, подземные и наземные линии метро, обозначения уклонов дорог и малых радиусов поворотх Служебная атрибутивная (семантическая) информация не дастся (не показываются характеристики объектов, таких как, например: "глубина" оврагов; "высота" и "толщина" деревьев; "материал покрытия" для объектов дорожной сет; скорость течения рек; точки уреза воды; названия военных, режимных и промышленные объектов, радиостанций, телецентров и т.п.). КЦФ состоит из пяти категорий, в рамках которых предусмотрено деление на номенклатурные листы: 1) Растительный покров. 2) Водоемы. 3) Наземные коммуникации. 4) Схема улиц. 5) Застройка. »му покрову 1) Требования к растительному 1. Лесные массивы, парки и сады формируются в виде замкнутых контуров и объединяются в один слой. 2. Поляны, просеки и прочие замкнутые области, лежащие внутри лесного массива и не покрытые лесом, формируются в вндезамкпутых контуров и объединяются в один слой. 3. Нпівяішя объектен» растмтгччтгг гЮ [ЮМ «ыдепаютгя и птдгимшП елпй.
Представляются текстовыми примитивами с горизонтальной ориентацией привязкой внутри контура соответствующего обтекта. 2) Требования к водоемам Реки, изображаемые одинарной линией, выделяются в отдельный слой. 2. Водные пространства: озера, водохранилища, пруды, реки, изображаемые в масштабе плана, формируются в виде замкнутых контуров и объединяются в одни слой. Г 3. Болота формируются п виде замкнуты контуров и выделяются в отдельный стой. JS 4. Острова формируются в виде замкнутых контуров выделяются в отдельный слой. 5. Названия объектов гидрографии выделяются в отдельный слой. Представляются текстовыми примитивами с привязкой к контуру соответствующего объекта. І) Требования к наземным коммуникация ориентацией рядом« «улиц шоваиных ушш. и 1. Железные дороги в виде линейных объектов выделяются в отдельный слой. 2. Железнодорожные платформы выделяются в отдельный слон н изображаются замкнутыми прямоугольниками. 3. Названия железнодорожных нлатфори выделяются в отдельный слой. Представляются текстовыми примитивами с привязкой внутри контура соответствующего объекта и располагаются с горизонтальной ориентацией рядом с платформой. 4. Линии электропередачи выделяются в отдельный 5. Мосты, эстакады, речные вокзалы и гристанн пассажирских судов наносятся в пределах реального контура объекта и выделяются в отдельны)! слой. 6. Названия эстакад, мостов, причалов, водпых станций выделяются в отдельный слой. Представляются текстовыми пршитнвамн с привязкой внутри контура соответствующего объекта: для мостов и эстакад - по возможности в пределах реального контура объекта, для причалов н водных станини - с горизонтальной ориентацией. 7. Выходы из станций метро выделяются в отдельный слой. Представляются примитивом типа "окружность", внутри которого изображена буква "ЛГ. 8. Названия станций метро вьіделяютсі в отдельный слой. Представляются текстовыми примитивами с привязкой внутри кокгура соответствующего объекта и располагаются с горизонтальной ориентацией рядом с станцией метрополитена. 4) Требования к схеме; 1. Границы поименованных улиц, площадей и т.п. выделяются в отдельный слой. Замкнутый контур проводится по наружному периметру улицы. Газоны, скверы в разделительные сооружения на сх:мс не обозначаются. Каждый контур должен соответствовать улице с одним наименованием. Наименования улиц выделяются в отдельный слой. Представляются текстовыми примитивами с привязкой внутри котгура соответствующего объекта и расі плаї лоте я, по возможности, также внутри контура. vV Номер дома с буквенным обозначением записывается следующим образом: "3Ja Вес буквенные обозначения в номерах ломов записываются строчными (маленькими) буквами. » 4. Кварталы выделяются в отдельный слой. Замкнутый контур проводится по каптурам улиц, растительного покрова, гидрографии, пустырей. Ї. Пустыри выделяются в отдельный слой. Замкнутый коїггур проводится по контурам улиц, растительного покрова, гидрографии, кварталов.
Блок-схемы, составленные по тексту программы
Для символизации линейных или площадных объектов логично вибирать соответственно, линейные или площадные условные знаки. При символизации таких объектов точечными знаками, они будут располагаться в вершинах объекта. Для пчггряпмяяпии обі чгтпв игпопкэуютгя Т0.1МГО точечные условчыг іняки, псе другие будут игнорироваться. Операция генерализации имеет более высокий приоритет по сравнению с символизацией. При достижении порога отключения символизации объекты слоя начинают отображаться без символизации, даже если она задана в опциях сгоя; при достижении порога замена условным знаком объекты выводятся па экран в виде графического знака, заданного в поле сЗнак генерализации»; при достижении порога отключения объектов объекты тематического слоя перестают выводиться на экран Нажав соответствующие кнопки а окне диалога, пользователь может назначить цвет объектам слоя, контурам объектов или сделать настройки для отображения іидписсй объектов. Во всех случаях для настройки используются стандартные диалоговые окна Windows. Галочка в переключателе Прозрачность обеспечивает закрашивание обтлктп слоя так, чтобы уже отрисованные объекты проступали сквозь него. Список Линия позволяет выбрать вид линии для представления границ л шейных и площадных объектов Системы (если не задана опция Символизация). Список Заливка содержит типы рисунков для закрашивания площадных объектов. Для заливки площадного объекта можно выбрать признак "отключена". Такой объект будет отображаться па карте только контуром, однако при получении справки в точке информация о таком обьеюе будег выдаваться в любом случае. Толщина контура объектов задается в пикселях, при этом введенное значение берется по модулю, а нулевая толщина соответсівуег единичной. В окне ввода «Имя файла символизации» пользователь задает имя файла. содержащего описание графических знаков в формате, пригодном для использования Системой. Такие файлы имеют расширение .chr. В списке Знак символизации выбирается имя графического знака, используемого для символизации объектов слоя В списке «Знак генерализации» выбирается имя графического знака, используемого для отображения при генерализации объектов слоя. Так будут отображаться объекты при достижении порога прореживание или знак.
В поле «Имя файлов слоя» задастся уникальное имя соответствующего данному слою .REF - файла. Данный пункт предназначен для формирования па карте надписей к объектам, используя о качестве исходной информации базу данных, описывающую эти объекты. Реализовано в виде диалогового окна (пункта меню). При выборе дачного пункта меню для выбранного в окне списка слоя выводится окно Формирование надписей слоя. Если выбран не картографический слои, в этом окис необходимо выбрать подходящий спой. В данном диалоговом окне возможно: по кнопке «Слой» выбрать картографический слоя, для которого формируются надписи; по кнопке «База выбрать» базу данных, содержащую текстовую информацию и ссылки на объекты выбранного слоя; о поле Шаблон надписи ввести шаблон, который может содержать номера ножіі йиы данных, учжіиуішцих и формировании слои, а также другой текст, выводимый вместе или независимо от тексте полей базы данных; ввести в шаблон номера волей базы данных из окна «Таблицы полей» двойным щелчком в строке с названием поля; по кнопке «Применить проверить» шаблон и помсстіпь его в список шаблонов; при выборе в нижнем регистре изменить регистр символов всех выводимых нолей базы данных на строчные (начиная со второго символа); из списка «Расположение надписей» выбрать расположение выводимых надписей ( в центре объекта или вдоль контура); для надписей, выводимы! в центре объекта, в группе «Выравнивание надписей» изменить выравнивание надписей (по горизонтали и вертикали) относительно і;ситра; предварительно просмотреть результат формирования надписей перемещением но записям базы данных и сравнить его со старыми надписями объектов слоя, Возможные ошибочные ситуации:
