Введение к работе
Актуальності» работы

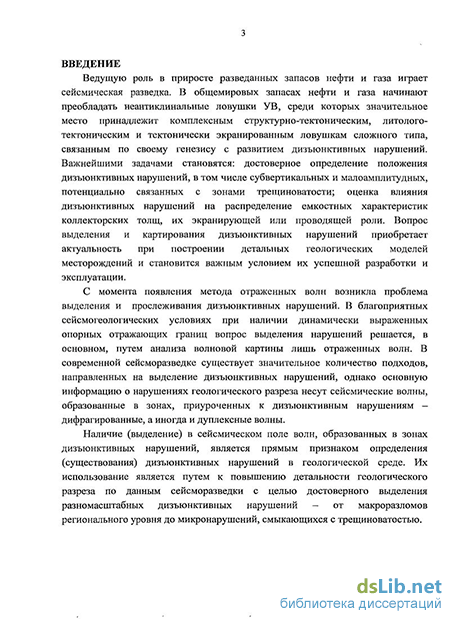

Ведущую роль в приросте разведанных запасов нефти и газа играет сейсмическая разведка. В общемировых запасах нефти и газа начинают преобладать иеаптиклипальные ловушки УВ, среди которых значительное место принадлежит комплексным структурно-тектоническим, лптолого-тсктоиическнм и тектонически экранированным ловушкам сложного типа, связанным по своему генезису с развитием дизъюнктивных нарушений. Важнейшими задачами становятся: достоверное определение положения дизъюнктивных нарушении, в том числе субвертикальных и малоамплитудных, потенциально связанных с зонами трещиповатости; оценка влияния дизъюнктивных нарушений на распределение емкостных характеристик коллекторских толщ, их экранирующей или проводящей роли. Вопрос выделения и картирования дизъюнктивных нарушений приобретает актуальность при построении детальных геологических моделей месторождений и становится важным условием их успешной разработки и эксплуатации.
С момента появления метода отраженных воли возникла проблема выделения и прослеживания дизъюнктивных нарушений. В благоприятных сейсмо-геологических условиях при наличии динамически выраженных опорных отражающих границ вопрос выделения нарушений решается, в основном, путем анализа волновой картины лишь отраженных волн. В современной сейсморазведке существует значительное количество подходов, направленных на выделение дизъюнктивных нарушений, однако основную информацию о нарушениях геологического разреза несут сейсмические волны, образованные в зонах, приуроченных к дизъюнктивным нарушениям - дифрагированные, а иногда и дуплексные волны.
Наличие (выделение) в сейсмическом поле волн, образованных в зонах дизъюнктивных нарушений, является прямым признаком определения (существования) дизъюнктивных нарушений в геологической среде. Их использование является путем к повышению детальности геологического разреза по данным сейсморазведки с целью достоверного выделения разномасштабных дизъюнктивных нарушений - от макроразломов регионального уровня до микронарушений, смыкающихся с трещиноватостью.
Цель работы
Целью работы является исследование и разработка методики выделения и совместного использования сейсмических волн от дизъюнктивных нарушений для повышения геологической эффективности изучения дизъюнктивных нарушений и улучшения надежности локализации плоскостей сместитслей по данным сейсморазведки.
Основные задачи исследований:
1. Анализ современного состояния методов изучения дизъюнктивных нарушений сейсморазведкой МОВ, возникающих на них сейсмических воли, и оп-
ределение эффективности и путей усовершенствования существующих методик изучения дизъюнктивных нарушений.
-
Исследование на основе математического моделирования основных характеристик сейсмических волн, возникающих на дизъюнктивных нарушениях.
-
Разработка методики разделения зеркальных и незеркальных (рассеянных) компонент волнового поля, связанных с дизъюнктивными нарушениями.
-
Создание графа обработки 2Д и ЗД незеркальных данных для повышения качества выделения дизъюнктивных нарушений.
-
Опробование предложенной методики и графа обработки на модельных и реальных сейсмических данных в различных геологических условиях.
Научная новизна:
-
Разработан способ выделения малоинтенсивной незеркалыюй информации, связанной с дизъюнктивными нарушениями, на фоне интенсивной энергии отраженных волн от границ с различными наклонами при помощи пространственной фильтрации на этапе домиграционной обработки.
-
Впервые доказано, что в случае нормального расположения сместителя дизъюнктивного нарушения относительно отражающих границ, кинематика дуплексных волн близка к кинематике краевых дифрагированных волн, и они могут быть использованы, как и дифрагированные, в качестве незеркалыюй компоненты.
-
Разработана методика и граф совместного использования дифрагированных и дуплексных волн на основе их совместной миграции после суммирования и дополнительной постмиграциошюй обработки горизонтальных срезов для повышения качества выделения дизъюнктивных нарушений.
-
Получены новые результаты от использования незеркалыюй информации применительно к 2Д модельным и ЗД реальным данным сейсморазведки на отдельных площадях Западной Сибири, Тимано-Печоры и юга России, позволившие выделить дизъюнктивные нарушения малой амплитуды даже при неявных относительных сдвигах отражающих границ.
Основные защищаемые положения:
-
Разработанная методика и модернизированный граф обработки, обеспечивающие предварительное ослабление зеркальных компонент волнового поля и использование остаточных незеркальных компонент для выделения и прослеживания дизъюнктивных нарушений.
-
Способ определения параметров миграции и постмиграциошюй обработки незеркальных данных ЗД сейсморазведки, позволяющий повысить помехоустойчивость выделения дизъюнктивных нарушений на горизонтальных срезах.
-
Полученные новые геологические результаты на основании обработки с применением разработанной методики данных сейсмомоделирования и реальных данных, позволяющие повысить надёжность выделения малоамплитудных дизъюнктивных нарушений.
Практическая значимость
Уверенное картирование дизъюнктивных нарушений по сейсмическим данным позволяет повысить качество выделения потенциальных геологических нефтегазонасыщеппых объектов, детальность ссйсмогсологичсских моделей месторождений, определения фнльтрациошю-емкостпых характеристик и достоверность схемы разработки месторождений.
Разработанная методика выделения волн, образованных в зонах дизъюнктивных нарушений, позволила реализовать возможность совместного использования дифрагированных и дуплексных воли и сформировать новый граф обработки сейсмических данных, ориентированный на выделение дизъюнктивных нарушений. Методика полностью осуществима в рамках традиционных процедур математического обеспечения для обработки сейсмических данных и может быть использована в работе сервисных геофизических и нефтяных компаний. Разработанные методические приемы выделения и картирования дизъюнктивных нарушений использованы в практике работ ООО "Парадайм Гсофизикал".
Личный вклад
Работа выполнена во время учебы автора в аспирантуре РГУ нефти и газа им. Губкина н при поддержке гранта РФФИ № 09-05-00439. Все основные положения диссертации и их реализации предложены и осуществлены лично автором.
Апробация работы
Основные положения работы докладывались на следующих конференциях: VIII Международная научно-практическая конференция «Геомодсль», Геленджик, 2006; Всероссийская конференция молодых специалистов «Гсопсрспекти-ва», Москва 2007; 71 Международная научная конференция EAGE, Амстердам, 2009; XI Международная научно-практическая конференция «Геомодель», Геленджик, 2009; Всероссийская конференция молодых специалистов «Гсопер-спсктива», Москва 2010; XII Международная научно-практическая конференция «Геомодель», Геленджик, 2010.
Публикации
По диссертации опубликовано 12 работ, в том числе 4 статьи в ведущих научных журналах, рекомендованных ВАК РФ.
Объем и структура работы
