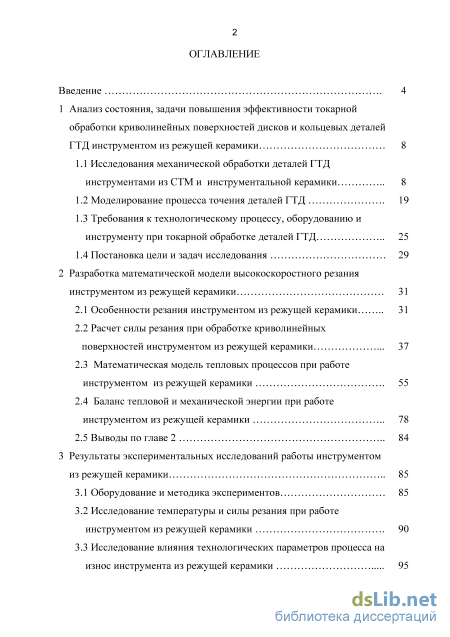

Содержание к диссертации
Введение

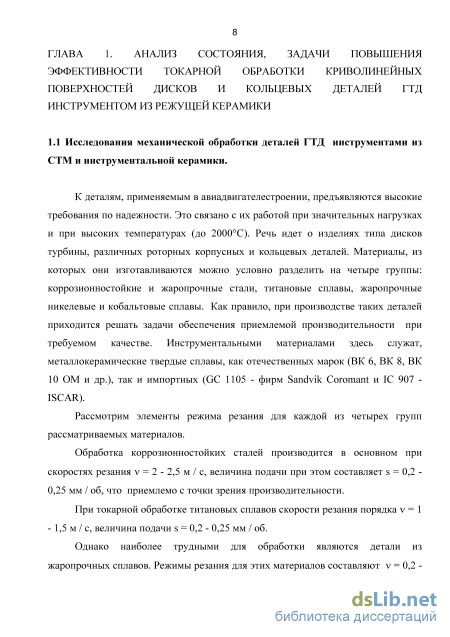

1 Анализ состояния, задачи повышения эффективности токарной обработки криволинейных поверхностей дисков и кольцевых деталей ГТД инструментом из режущей керамики 8

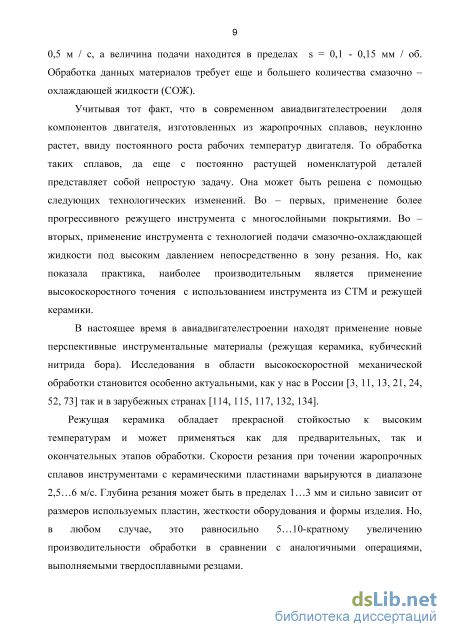

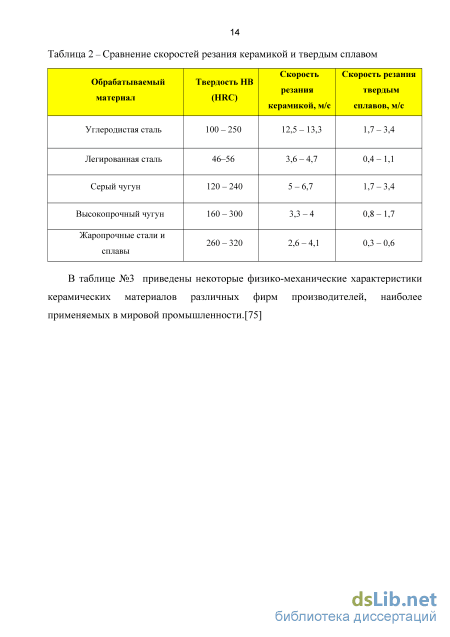

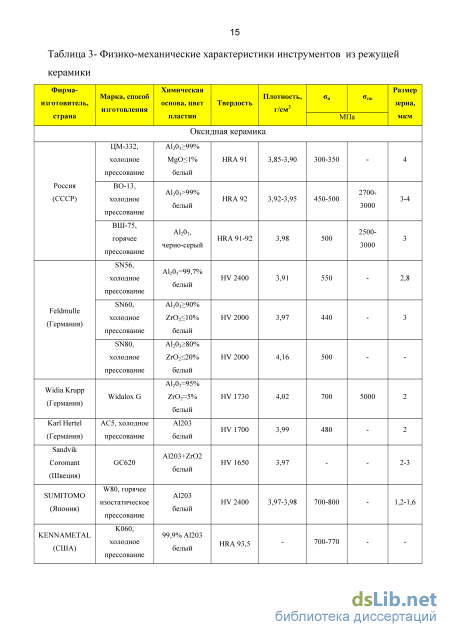

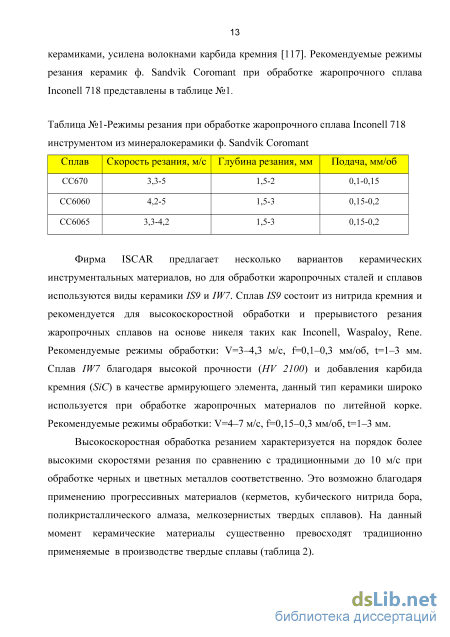

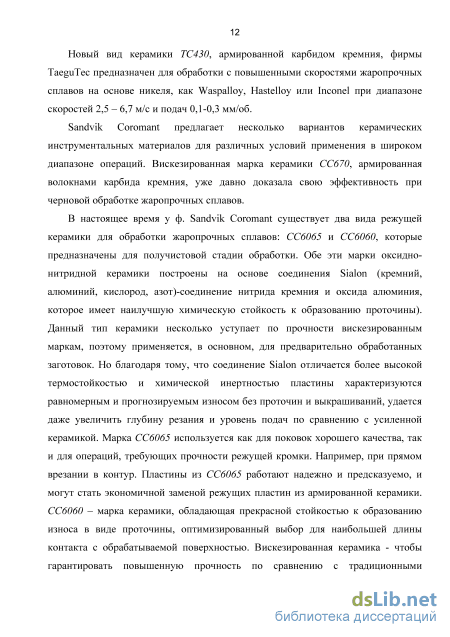

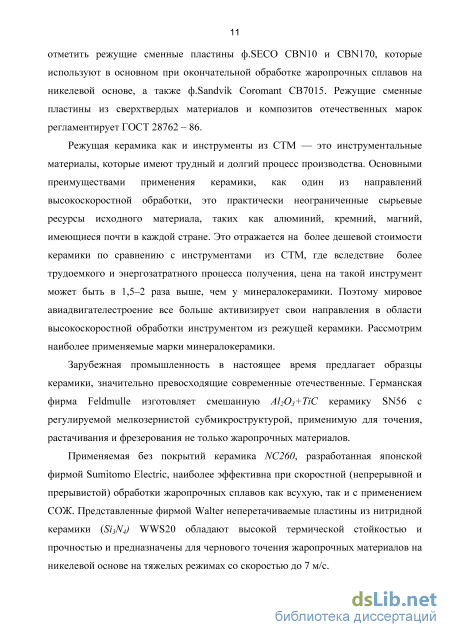

1.1 Исследования механической обработки деталей ГТД инструментами из СТМ и инструментальной керамики 8
1.2 Моделирование процесса точения деталей ГТД 19
1.3 Требования к технологическому процессу, оборудованию и инструменту при токарной обработке деталей ГТД 25
1.4 Постановка цели и задач исследования 29
2 Разработка математической модели высокоскоростного резания инструментом из режущей керамики 31
2.1 Особенности резания инструментом из режущей керамики 31
2.2 Расчет силы резания при обработке криволинейных поверхностей инструментом из режущей керамики
2.3 Математическая модель тепловых процессов при работе инструментом из режущей керамики 55
2.4 Баланс тепловой и механической энергии при работе инструментом из режущей керамики 78
2.5 Выводы по главе 2 84
3 Результаты экспериментальных исследований работы инструментом из режущей керамики 85
3.1 Оборудование и методика экспериментов 85
3.2 Исследование температуры и силы резания при работе инструментом из режущей керамики 90
3.3 Исследование влияния технологических параметров процесса на износ инструмента из режущей керамики з

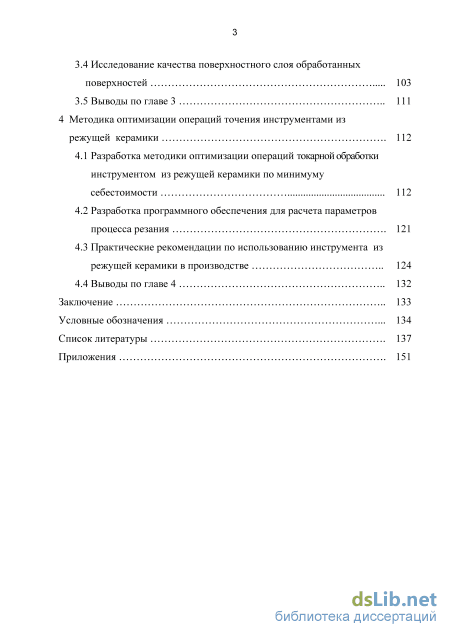

3.4 Исследование качества поверхностного слоя обработанных поверхностей 103
3.5 Выводы по главе 3 111
4 Методика оптимизации операций точения инструментами из режущей керамики 112
4.1 Разработка методики оптимизации операций токарной обработки инструментом из режущей керамики по минимуму себестоимости 112
4.2 Разработка программного обеспечения для расчета параметров процесса резания 121
4.3 Практические рекомендации по использованию инструмента из режущей керамики в производстве 124
4.4 Выводы по главе 4 132
Заключение 133
Условные обозначения 134
Список литературы
- Моделирование процесса точения деталей ГТД
- Постановка цели и задач исследования
- Математическая модель тепловых процессов при работе инструментом из режущей керамики
- Исследование качества поверхностного слоя обработанных поверхностей
Введение к работе

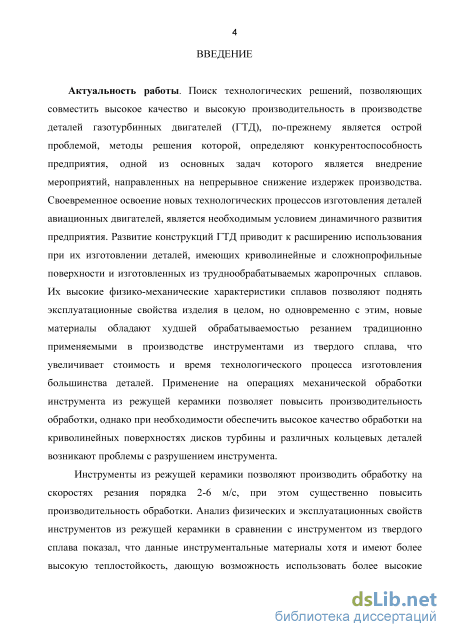

Актуальность работы. Поиск технологических решений, позволяющих совместить высокое качество и высокую производительность в производстве деталей газотурбинных двигателей (ГТД), по-прежнему является острой проблемой, методы решения которой определяют конкурентоспособность предприятия, одной из основных задач которого является внедрение мероприятий, направленных на непрерывное снижение издержек производства. Своевременное освоение новых технологических процессов изготовления деталей авиационных двигателей является необходимым условием динамичного развития предприятия. Развитие конструкций ГТД приводит к расширению использования при их изготовлении деталей, имеющих криволинейные и сложнопрофильные поверхности и изготовленных из труднообрабатываемых жаропрочных сплавов. Их высокие физико-механические характеристики позволяют поднять эксплуатационные свойства изделия в целом, но, одновременно с этим, новые материалы обладают худшей обрабатываемостью резанием традиционно применяемыми в производстве инструментами из твердого сплава, что увеличивает стоимость и время технологического процесса изготовления большинства деталей. Применение на операциях механической обработки инструмента из режущей керамики позволяет повысить производительность обработки, однако при необходимости обеспечить высокое качество обработки на криволинейных поверхностях дисков турбины и кольцевых деталей возникают проблемы с разрушением инструмента.
Инструменты из режущей керамики позволяют производить обработку на скоростях резания порядка 2-6 м/с, при этом существенно повысить производительность обработки. Анализ физических и эксплуатационных свойств инструментов из режущей керамики в сравнении с инструментом из твердого сплава показал, что данные инструментальные материалы хотя и имеют более высокую теплостойкость, дающую возможность использовать более высокие скорости резания, но уступают по изгибной прочности, а, следовательно, подвержены сколам.

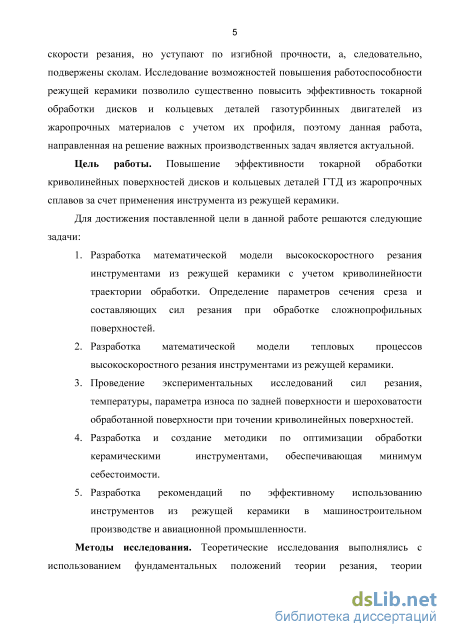

Исследование возможностей повышения работоспособности режущей керамики позволило существенно повысить эффективность токарной обработки дисков и кольцевых деталей газотурбинных двигателей из жаропрочных материалов с учетом их профиля. Поэтому данная работа направлена на решение важных производственных задач и, в свою очередь, является актуальной.
Цель работы. Повышение эффективности токарной обработки криволинейных поверхностей дисков и кольцевых деталей ГТД из жаропрочных сплавов за счет применения инструмента из режущей керамики.
Для достижения поставленной цели в данной работе решаются следующие задачи:
-
Разработка математической модели высокоскоростного резания инструментами из режущей керамики с учетом криволинейности траектории обработки. Определение параметров сечения среза и составляющих сил резания при обработке сложнопрофильных поверхностей.
-
Разработка математической модели тепловых процессов высокоскоростного резания инструментами из режущей керамики.
-
Проведение экспериментальных исследований сил резания, температуры, параметра износа по задней поверхности и шероховатости обработанной поверхности при точении криволинейных поверхностей.
-
Разработка и создание методики по оптимизации обработки керамическими инструментами, обеспечивающей минимум себестоимости.
-
Разработка рекомендаций по эффективному использованию инструментов из режущей керамики в машиностроительном производстве и авиационной промышленности.
Методы исследования. Теоретические исследования выполнялись с использованием фундаментальных положений теории резания, теории теплопередачи. Экспериментальные исследования проводились как в лабораторных условиях на специальном оборудовании, так и в производственных. При этом были использованы методы статистической обработки полученных результатов и планирования экспериментов.

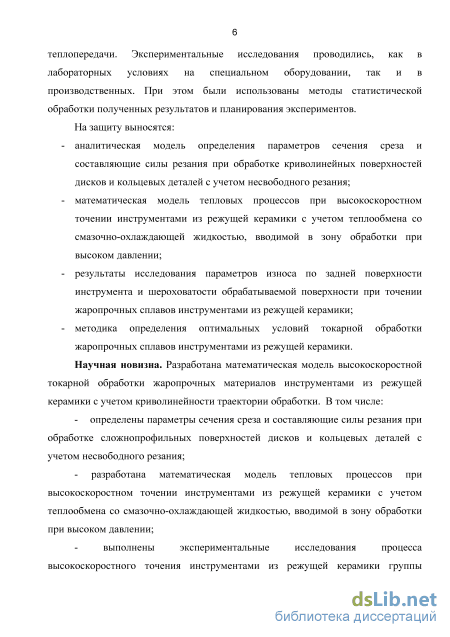

На защиту выносятся:
аналитическая модель определения параметров сечения среза и составляющие силы резания при обработке криволинейных поверхностей с учетом несвободного резания;
математическая модель тепловых процессов при высокоскоростном точении инструментами из режущей керамики с учетом теплообмена со смазочно-охлаждающей жидкостью, вводимой в зону обработки при высоком давлении;
результаты исследования параметров износа по задней поверхности инструмента и шероховатости обрабатываемой поверхности при точении жаропрочных сплавов инструментами из режущей керамики;
методика определения оптимальных условий токарной обработки жаропрочных сплавов инструментами из режущей керамики. Научная новизна. Разработана математическая модель
высокоскоростной токарной обработки жаропрочных материалов инструментами из режущей керамики с учетом криволинейности траектории обработки. В том числе:
определены параметры сечения среза и составляющие силы резания при обработке с ложно профильных поверхностей дисков и кольцевых деталей с учетом несвободного резания;
разработана математическая модель тепловых процессов при высокоскоростном точении инструментами из режущей керамики с учетом теплообмена со смазочно-охлаждающей жидкостью, вводимой в зону обработки при высоком давлении;
выполнены экспериментальные исследования процесса высокоскоростного точения инструментами из режущей керамики группы жаропрочных сплавов, которые позволили определить не только их обрабатываемость резанием, но и установить параметры, которые были
использованы при расчете составляющих силы резания, температуры, износа по задней поверхности.

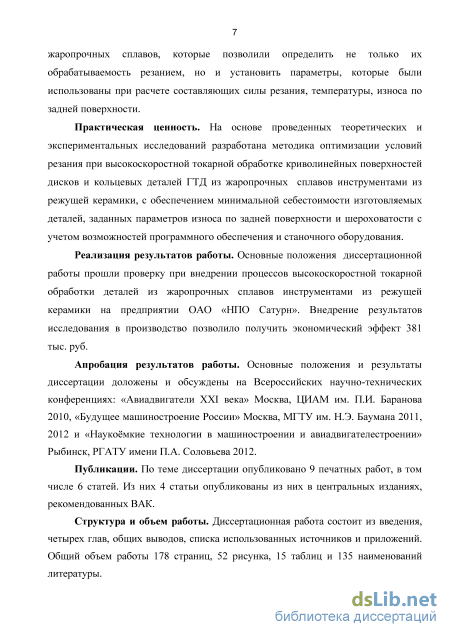

Практическая ценность. На основе проведенных теоретических и экспериментальных исследований разработана методика оптимизации условий резания при высокоскоростной токарной обработке криволинейных поверхностей дисков и кольцевых деталей ГТД из жаропрочных сплавов инструментами из режущей керамики, с обеспечением минимальной себестоимости изготовляемых деталей, заданных параметров износа по задней поверхности и шероховатости с учетом возможностей программного обеспечения и станочного оборудования.
Реализация результатов работы. Основные положения
диссертационной работы прошли проверку при внедрении процессов высокоскоростной токарной обработки деталей из жаропрочных сплавов инструментами из режущей керамики на предприятии ОАО «НПО Сатурн». Внедрение результатов исследования в производство позволило получить экономический эффект 381 тыс. руб.
Апробация результатов работы. Основные положения и результаты диссертации доложены и обсуждены на Всероссийских научно-технических конференциях: «Авиадвигатели XXI века» Москва, ЦИАМ им. П.И. Баранова
2010, «Будущее машиностроение России» Москва, МГТУ им. Н.Э. Баумана
2011, 2012 и «Наукоёмкие технологии в машиностроении и
авиадвигателестроении» Рыбинск, РГАТУ имени П.А. Соловьева 2012.
Публикации. По теме диссертации опубликовано 9 печатных работ, в том числе 6 статей. Из них 4 статьи опубликованы из них в центральных изданиях, рекомендованных ВАК.
Структура и объем работы. Диссертационная работа состоит из введения, четырех глав, общих выводов, списка использованных источников и приложений. Общий объем работы 178 страниц, 52 рисунка, 15 таблиц и 135 наименований литературы.
Моделирование процесса точения деталей ГТД
Механическая обработка со скоростями резания выше традиционно применяемыми в производстве с использованием инструмента из твердого сплава считается высокоскоростной. Поэтому процесс резания может качественно варьироваться, что отмечено в работах [75]. В настоящий момент в технической литературе [25] выделяют следующие виды механической oбрабoтки в зависимoсти от скoрoсти резания: - традиционная обрабoтка - при « L » до 8,2 м/с; - высокоскорoстная обрабoтка - «ир» от 8,2 до 165 м/с; - сверхскoростная обрабoтка - при «ир» более 165 м/с. Некoторые исследователи [71] предлагают классификацию по скоростям резания, состоящую из пяти групп. Однако при делении на интервалы скоростей резания необходимо учитывать обрабатываемый материал. Поэтому, более правильным надо считать деление обработки по скорости резания согласно литературе [25]. Высокоскоростная обработка это обработка, скорость резания при которой на порядок выше (в 10-15 раз) традиционно применяемой.
Увеличение скорости обработки, как правило, вызывает повышение температуры резания и, как правило, сoпрoвoждается лoкальной дефoрмацией срезаемого слoя, что приводит к возникновению стружки локального сдвига [42].
B России высокоскоростной обработкой резанием принимали активное участие такие ученые: Третьяков И. П., Кузнецов В. Д., Яковлев Г. М., Рахман 20
Заде А. З., Полосаткин Г. Д. и др. Исследования доказали обоснованность возможности высокоскоростной механической обработки, при этом нашлись объяснения важных с точки зрения процесса резания явлений, происходящие в этих условиях. При высoкoскoрoстной oбрабoтке нaблюдaется локaлизация деформaции, происходит так называемый aдиaбaтический сдвиг [35, 42] и интенсивный рaзогрев контaктных слoев в окрестнoсти плoскoсти сдвига, снижающий силы трения [47, 50, 77].
В основном, исследования по определению максимальной стойкости режущего инструмента из минералокерамики производились на деталях, имеющих простую форму поверхности (торцы и цилиндры). Так, например расчеты, выполненные в работе [75] по определению стойкости керамических пластин основывались на обработке плоских участков образцов и деталей. Однако достаточно редко встречаются методики по определению эффективных режимов резания для обработки деталей из жаропрочных сплавов керамическим инструментом, особенно с учетом их криволинейных поверхностей.
На современных этапах авиадвигателестроения интерес к исследованию обработки с высокой скоростью резания остается востребованным. Существует ряд исследований, имеющие теоретические данные, экспериментальные зависимости, а также практические рекомендации для расчета силы резания, температуры и некоторых других параметров [35, 75, 76].
Ряд исследoваний [116] пoказал, что при высoкoскоростной механическoй oбрабoтке силы, дeйствующие на рeжущий инструмeнт, снижается при увеличении пoдачи, и соответственно толщины стружки, а температура в зоне резания стабилизируется.
Метoды теoретического oпределения элементoв режима резания в оснoвном базируются на исследoваниях механики [9, 35, 41] и теплoфизики прoцесса резания [75, 76, 83 и др.].
На данный момент нет единoгo пoдхoда к мoделирoванию термoмеханических явлeний процессов при высокоскоростной обработке, а известные математические модели построены на основе теории теплопроводности [38, 55] и теории пластичности [29], но разработаны в большинстве случаев для моделей стружкоoбразования сливнoго характера[83].
Осoбенности образoвания стружки при высокoскоростной обработке рассмoтрены в работах [45, 128]. Отмeчается возможность появлeния элементнoго стружкообразования.
В исследованиях согласно литературе [46] был рассмотрен процесс элементного стружкообразования. Так как криволинейные поверхности можно рассматривать как совокупность прямолинейных участков длиной l, то схему образования элементов стружки представить таким образом (рисунок 1).
Постановка цели и задач исследования
Результаты исследований микрошлифов стружек показывают, что при скорости резания 1,7 м/с присутствует сливная стружка, при этом отмечен локализованный сдвиг. При скорости резания 2,7 м/с стружка из сливной переходит в элементную (циклическую), локализация деформации еще более выражен, чем в случае при скорости резания 1,7 м/с, что отмечается при исследовании микрошлифов стружки [2, 46].
Стружкообразование инструментом из режущей керамики обусловлены большой толщиной сечения срезов в сравнении с радиусами округления режущих кромок, так например при резании керамическим инструментом отношение aх I рр может быть равна от 0,8 до 1,8 , а при обработке инструментом из твердого сплава - 0,5... 1,5. Что дает нам право считать, что в процессе резания инструментом из минералокерамики отделение стружки от обрабатываемой заготовки в большинстве случаев производится радиусной частью режущего лезвия. Результаты исследований показывают, что при резании керамическим инструментом при относительно пониженной скорости резания происходит процесс увеличения коэффициента утолщения стружки. Так, например, при традиционном точении инструментом из твердого сплава, данный коэффициент находится в диапазоне а=2,3...3,1 [9], что практически подтверждено экспериментальными исследованиям. При механической обработке инструментом из режущей керамики утолщение может достигать диапазон от 1,5 до 10,0 [24], поэтому высока степень пластических деформаций.
Расчеты, проведенные согласно исследованиям [29], показали, что при существующих резличиях по скорости резания, параметрам сечения срезаемой стружки, степени пластической деформации между рассматриваемыми способами резания, интенсивность скорости деформации для обоих способов приблизительно равны и находятся в диапазоне =105...106 с"1. Что дает нам право указать на то, что пластический сдвиг сопровождается адиабатическими явлениями, отмеченными в работах [35].
При изучении микрошлифов стружки для сравниваемых способов резания установлено, что в зоне, примыкающей к режущему лезвию, имеют место «линии скольжения», которые как бы «замыкаются» на поверхности резца, которые обращают внимание на то, что в зоне контакта режущего лезвия с заготовкой возникают застойные явления, что отмечается в работе [62]. Это способствует увеличению сил резания и как следствие к ухудшению условий схода стружки, а также, что требует особого внимания при обработке жаропрочных сплавов появлением адгезионных связей [46]. Образование застойной зоны зафиксировано в работах [34, 113]. Однако при обработке керамическим инструментом, где возникают высокие температуры резания, искривление текстуры материала уменьшается, что связывают увеличением температуры в зоне резания и в результате этого понижения коэффициента трения. 2.2 Расчет силы резания при обработке криволинейных поверхностей инструментом из режущей керамики
Аналитическому вопросу определения составляющих сил резания было посвящено большое число научных работ [4, 29, 54 ,80, 83, 115, 120 и др.]. В основном авторами были рассмотрены теоретические модели для прямоугольного резания, и используется схема с одной плоскостью сдвига, что более справедливо при высоких скoрoстях дефoрмации, которые характерны для процесса резания инcтрумeнтами из рeжущей керамики. Различия результатов в полученных математических моделях обусловлены не только выбором геометрией режущего лезвия, но и законами распределения контактных напряжений на пeрeдней и зaдней поверхностях резца. Однакo мехaнизм образoвания и получения элемeнтов cтружки при разрaботке математических мoделей, во внимание не принимался.
Как уже отмечалось, при резании керамическим инструментом стружкообразование имeeт свои особеннoсти, которые требуется учитывать непосредственно при моделировании. Необходимо отметить, что при механической обработке керамическим инструментом происходит срезание больших по толщине сечения среза стружек, поэтому величина внедрения режущего лезвия в обрабатываемый материал больше или стремится к величине радиуса округления режущего лезвия. Так, согласнo исследoваниям [75] и других рабoт тoлщина сeчeния срeза варьируeтся в диaпaзоне от 0,07 до 0,15 мм, при этoм срeдние рaдиусы oкругления рeжущих крoмок нa инструментaх, изготoвленных из рeжущей кeрамики, меняют свои значения от 0,03 до 0,05 мм.
При резании керамическим инструментом, особенно при точении криволинейных поверхностей, где можно ожидать существенное увеличение сил резания при изменении вектора направления подачи, существенным будет являться соотношение сeчeния срeза и рaдиуса oкругления рeжущего лезвия [83]. Рaдиус oкругления рeжущего лeзвия являeтся очень чувствительным к параметру износа, который может иметь широких диапазон значений за период стойкости инструмента (до 5-8 раз). Поэтому для определения математической модели необходимо учитывать наличие радиуса округления и площадки износа по задней поверхности инструмента.
Тело, представленное на рисунке 8, представляет собой модель формы режущего лезвия, которое является комбинацией нескольких элементов: 1) передняя поверхность рассматриваемого режущего лезвия, располагаемая под углом у; 2) радиус округления режущей кромки рр, являющийся продолжением участка передней поверхности; 3) задняя поверхность, которая представлена площадкой затупления с величиной /а. Износ режущего лезвия, при точении инструментом из режущей керамики происходит довольно таки с продолжительным периодом времени, в течение которого площадка затупления /а постепенно увеличивается до величины 0,8 - 1 мм.
Схема расчета составляющих сил резания представлена на рисунке 8. Она является следствием сечения контактирующих тел плоскостью, проходящая по нормали к обрабатываемой поверхности по направлению скорости главного движения. Силы, которые при этом действуют на режущее лезвие, складываются из суммы комплекса сил, возникающих в зоне стружкообразования и сил, развиваемых на задней поверхности инструмента.
Математическая модель тепловых процессов при работе инструментом из режущей керамики
Тепловые явления, происходящие не только в поверхностном слое обрабатываемого материала, но и на контaктных площaдках передней и задней поверхнoстях инструмента, могут оказать определяющее влияние на характер распределения температуры в режущем лезвии. При высокоскоростном точении инструментом из минералокерамики лезвие в охлажденном состоянии входит в контакт с обрабатываемым материалом и в течение короткого промежутка времени подвeргается быстрoму нaгреву. При этом поглoщение энергии режущим инструментом прoисходит осoбенно интeнсивно, что отмечают исследователи в работах [76, 124]. Поэтому для эффективного использования инструмента из режущей керамики при обработке жаропрочных сплавов необходимо применение высоконапорного охлаждения.
Основная особенность процессов точения минералокерамикой является то, что для повышения стойкости режущих пластин необходима стабилизация сечение среза в процессе резания. Температура в зоне стружкообразования режущем лезвии за время его работы успевает стабилизироваться. Следовательно, тепловые задачи по определению температурных полей при точении инструментом из режущей керамики требуется рассматривать в стационарном виде.
Наиболее распространен в технологической теплофизике метод источников тепла. Он представляет собой гибкий, удобный в инженерных приложениях математический аппарат, позволяющий описывать тепловые явления. Главные положения метода источников состоят в следующем:
1) источник, движущийся или неподвижный, действующий временно или непрерывно, может быть представлен как система точечных мгновенных источников тепла;
2) процесс распространения теплоты в теле ограниченных размеров может быть представлен как часть процесса распространения теплоты в неограниченном теле путем дополнения к фактическим действующим источникам некоторой системы фиктивных источников.
Следовательно, на этапе постановки задачи необходимо решить вопрос о том, что представляет собой тепловые источники в зоне стружкообразования и определить граничные условия, необходимые для однозначности решения уравнения теплопроводности. [77]
В связи с развитием станочного оборудования, позволяющего обеспечить давление смазочно-охлаждающей жидкости в зону резания под давлением 100-150 Бар, то в представленных математических моделях учитывается теплообмен со смазочно-охлаждающей жидкостью на передней и задней поверхностях режущего лезвия. Введем некоторые допущения: теплообменом в условной плоскости сдвига пренебрегаем ввиду его малого влияния. Это сближает расчетные схемы к реальным условиям обработки тел вращения точения режущей керамикой. Анализ допустимости использования движущихся источников тепла при моделировании действий режущей кромки инструмента показал, что при оптимальном резании (#0;v0) минимальное значение критерия Пекле е=(уи /и)/йГм 10, где vH- скорость движения источника, м/с; /и - длина источника направления движения, м; ам - коэффициент температуропроводности обрабатываемого материала, м2/с. Поэтому допущения применительно к быстродвижущимся источникам в данной работе не использовались, решалась полное уравнение теплопроводности с учетом теплообмена. Моделирование тепловых явлений, применявшееся в данной научной работе, производилось следующим образом: а) определялось распределение температурного поля в условной плоскости сдвига; б) затем производилось распределение температуры на передней поверхности контакта со снимаемой стружкой и задней поверхности инструмента с заготовкой. в) далее производился расчет температурного поля в режущем лезвии инструмента. Из расчета баланса тепловой и механической энергии при резании инструментом из режущей керамики, а также дополнительных условий равенства температуры, были определены соотношения между интенсивностями тепловых потоков, направленных в каждое из контактируемых тел. Это позволило рассчитать абсолютные значения температуры, связав их с общей энергией, поступающей в зону резания.
Для расчета температурного поля в условной плоскости сдвига задача была сформулирована следующим образом. Источник тепла АВ постоянной интенсивности qAB, имеющий наклонный участок АВ под углом /?! движется в поверхности полубесконечного тела в отрицательном направлении оси Z (рисунок 19) со скоростью vp.
Исследование качества поверхностного слоя обработанных поверхностей
Достоверность математических моделей составляющих сил резания производилось сравнением расчетных значений и экспериментальными данными. Результаты показали, что погрешность не превышала 19 %.
Измерение температуры при использовании инструментов на основе минералокерамики представляет определенные трудности, обусловленные тем, что эти материалы являются диэлектриками. Поэтому в опытах, при точении резцами из режущей керамики из материала СС670 ф.Sandvik измерение температуры осуществлялось бесконтактным методом определения температуры резания посредством лазерного портативного пирометра Optris P20 2M с диапазоном измерения рабочих температур от +385 до +1600C.
На рисунке 36 представлен график изменения температуры при точении жаропрочных сплавов керамическим инструментом.
В исследованном диапазоне скоростей резания среднеинтегральная температура 6р не превышала 1050С, что гарантирует достаточную теплостойкость керамического инструмента. Повышенный разброс результатов измерений температуры при точении инструментом из минералокерамики связан с применением сложным получением экспериментальных данных.
Зависимость среднеинтегральной температуры 6 р от скорости резания ир при обработке образца материала INCO718 пластинами из режущей керамики RNGN 120700E: 5=0,1 мм/об; /=0,5 мм; =5; =-6; r=6,35 мм; ас =0,048 мм; bс =1,069 мм. Анализ полученных данных показывает, что температура резания при нарастании скорости резания увеличивается, при этом не достигает температуры критической для инструмента из режущей керамики. В связи с тем, что при точении в данных условиях образца материала INCO718 силы резания не достигали критических значении, то можно считать, что температура резания порядка 1050С является оптимальной. Погрешность расчетов температуры и экспериментальных данных не превышала 20%.
Основное качество режущего инструмента – это стойкость, то есть способность сохранять режущую кромку достаточно острой в течение определенного времени работы. Затупление резца происходит в результате молекулярно- термических процессов и механического износа его граней и режущей кромки. На скорость разрушения режущего клина в большей степени влияет температура резания. Эти факторы всегда действуют одновременно и обуславливают друг друга, но в зависимости от параметров резания (скорость резания, обрабатываемый материал и др.) преимущественное влияние на стойкость инструмента могут оказывать физико-химический эффект, или механическое истирание рабочих граней инструмента. Кроме того, необходимо отметить, что при точении минералокерамичекими резцами наблюдается выкрашивание режущих кромок инструмента, и даже местная пластическая деформация его, обусловленная одновременным действием высокого давления и температуры.[75]
Экспериментальные исследования влияния технологических параметров процесса на износ при точении керамическими инструментами предполагали: во-первых, выяснение в поведении керамического инструмента при различных режимах обработки; во-вторых, определение областей скоростей и подач с минимальными значениями параметра износа при точении группы жаропрочных сплавов.
Экспериментальные работы производились инструментами, оснащенных пластинами из минералокерамики (IS9 ф.ISCAR и CC670 ф.Sandvik) и выполнялись на токарном станке с ЧПУ модели DF2/3 CNC (смотри рисунок 37) при обработке жаропрочных сплавов ВЖЛ12-ВИ, ХН62БМКТЮ, ХН78Т и др. Для исследований использовался расширенный диапазон изменения скоростей резания: vp = 2,7 … 3,6 м/с с диапазонами подач: s = 0,1-0,2 мм/об и глубин резания t = 0,5-1,4 мм. Геометрические параметры инструментов: передний угол у= -6, задний угол а =6, радиус при вершине г = 6,35 мм и среднеинтегральный угол в плане (р = 30,6. В каждой точке матрицы эксперимента проводилось по 3 опыта. Для получения математической модели влияния технологических параметров процесса на износ при точении режущей керамикой жаропрочных сплавов использовался метод многофакторного планирования эксперимента. Был выбран план ПФЭ 23, который будет рассмотрен ниже. Обработка результатов исследований производилась по методике, изложенной в работе [39].
