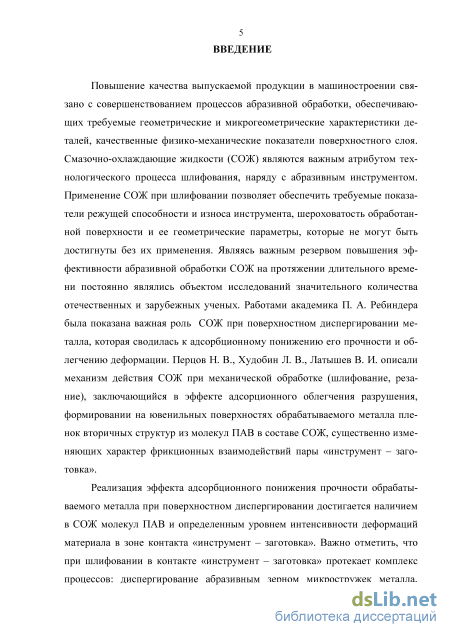

Введение к работе
Актуальность проблемы.
Повышение качества выпускаемой продукции в машиностроении связано с совершенствованием процессов абразивной обработки, обеспечивающей требуемые геометрические и микрогеометрические характеристики деталей, качественные физико-механические показатели поверхностного слоя. Сма-зочно-охлаждающие жидкости (СОЖ) являются важным компонентом процесса шлифования. СОЖ как важный резерв повышения эффективности абразивной обработки на протяжении длительного времени постоянно являлись объектом исследований значительного количества отечественных и зарубежных ученых. В работах академика П.А. Ребиндера показана важная роль СОЖ при поверхностном диспергировании металла, которая сводилась к адсорбционному понижению его прочности и облегчению деформации. Перцов Н. В., Худобин Л. В., Латышев В. И. описали механизм действия СОЖ при механической обработке (шлифование, резание), заключающейся в эффекте адсорбционного облегчения разрушения, формировании на ювенильных поверхностях обрабатываемого металла пленок вторичных структур из молекул ПАВ в составе СОЖ, существенно изменяющих характер фрикционных взаимодействий пары «инструмент – заготовка».

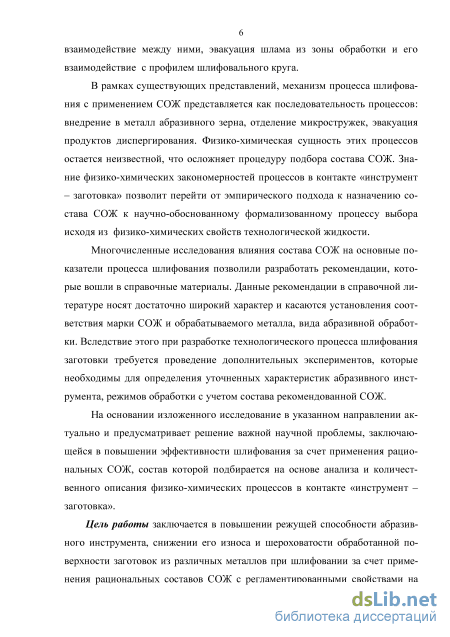

Реализация эффекта адсорбционного понижения прочности обрабатываемого металла при поверхностном диспергировании достигается наличием в СОЖ молекул ПАВ и определенным уровнем интенсивности деформаций материала в зоне контакта «инструмент – заготовка». Важно отметить, что при шлифовании в контакте «инструмент – заготовка» протекает комплекс процессов: диспергирование абразивным зерном микростружек металла, взаимодействие между ними, эвакуация шлама из зоны обработки и его взаимодействие с профилем шлифовального круга.
В рамках существующих представлений механизм процесса шлифования с применением СОЖ представляется как последовательность процессов: внедрения в металл абразивного зерна, отделения микростружек, эвакуации продуктов диспергирования. Физико-химическая сущность этих процессов остается неизвестной, что осложняет процедуру подбора состава СОЖ. Знание физико-химических закономерностей процессов в контакте «инструмент – заготовка» позволит перейти от эмпирического подхода к выбору состава СОЖ к научно обоснованному формализованному процессу выбора физико-химических свойств технологической жидкости.
Многочисленные исследования влияния состава СОЖ на основные показатели процесса шлифования все же позволяют разрабатывать рекомендации, используемые в справочных материалах. Данные рекомендации касаются лишь установления соответствия марки СОЖ с обрабатываемым металлом и видом абразивной обработки. Однако при разработке технологического процесса шлифования заготовки требуется проведение дополнительных исследований для уточнения характеристик абразивного инструмента и режимов обработки с учетом состава рекомендованной СОЖ.
Таким образом, на основании изложенного исследование в указанном направлении актуально и предусматривает решение важной научной проблемы, заключающейся в повышении эффективности шлифования за счет рационального применения СОЖ, состав которой подбирается на основе анализа и
количественного описания физико-химических процессов в контакте «инструмент – заготовка».

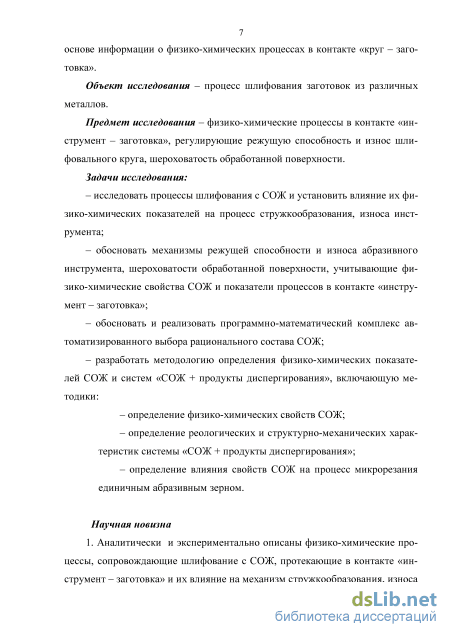

Цель работы заключается в повышении режущей способности абразивного инструмента, снижении его износа и шероховатости обработанной поверхности заготовок из различных металлов при шлифовании за счет применения рациональных составов СОЖ с регламентированными свойствами на основе информации о физико-химических процессах в контакте «круг – заготовка».
Объект исследования – процесс шлифования заготовок из различных металлов.
Предмет исследования – физико-химические процессы в контакте «инструмент – заготовка», регулирующие режущую способность и износ шлифовального круга, шероховатость обработанной поверхности.
Задачи исследования:
– исследовать процессы шлифования с СОЖ и установить влияние их физико-химических показателей на процессы стружкообразования, износа инструмента;
– обосновать механизмы режущей способности и износа абразивного инструмента, шероховатости обработанной поверхности, учитывающие физико-химические свойства СОЖ и показатели процессов в контакте «инструмент – заготовка»;
– обосновать и реализовать программно-математический комплекс автоматизированного выбора рационального состава СОЖ;
– разработать методологию определения физико-химических показателей СОЖ и систем «СОЖ + продукты диспергирования», включающую методики: – определения физико-химических свойств СОЖ;
– определения реологических и структурно-механических характеристик системы «СОЖ + продукты диспергирования»; – определения влияния свойств СОЖ на процесс микрорезания единичным абразивным зерном.
Научная новизна
-

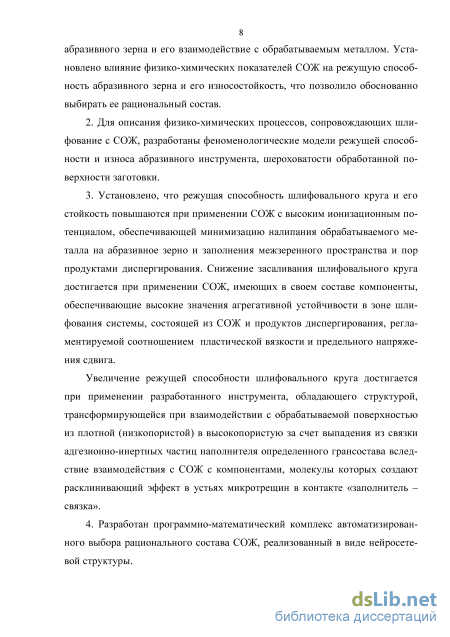

Аналитически и экспериментально описаны физико-химические процессы, сопровождающие шлифование с СОЖ, протекающие в контакте «инструмент – заготовка» и их влияние на механизм стружкообразования, износа абразивного зерна и его взаимодействие с обрабатываемым металлом. Установлено влияние физико-химических показателей СОЖ на режущую способность абразивного зерна и его износостойкость, что позволило обоснованно выбирать ее рациональный состав.
-
Для исследований физико-химических процессов, сопровождающих шлифование с СОЖ, разработаны феноменологические модели режущей способности и износа абразивного инструмента, шероховатости обработанной поверхности заготовки.
-
Установлено, что режущая способность шлифовального круга и его стойкость повышаются при применении СОЖ с высоким ионизационным потенциалом, обеспечивающей минимизацию налипания обрабатываемого металла на абразивное зерно и заполнения межзеренного пространства и пор продуктами диспергирования. Снижение засаливания шлифовального круга достигается при применении СОЖ, имеющих в своем составе компоненты, обеспечивающие высокие значения агрегативной устойчивости в зоне шлифования системы, состоящей из СОЖ и продуктов диспергирования, регла-
ментируемой соотношением пластической вязкости и предельного напряжения сдвига.
Увеличение режущей способности шлифовального круга достигается при применении разработанного инструмента, обладающего структурой, трансформирующейся при взаимодействии с обрабатываемой поверхностью из плотной (низкопористой) в высокопористую за счет выпадения из связки адгезионно-инертных частиц наполнителя определенного грансостава вследствие взаимодействия с СОЖ с компонентами, молекулы которых создают расклинивающий эффект в устьях микротрещин в контакте «заполнитель – связка».
4.Разработан программно-математический комплекс автоматизированного выбора рационального состава СОЖ, реализованный в виде нейросетевой структуры.
5. Создана методология определения показателей физико-химических свойств СОЖ и систем «СОЖ + продукты диспергирования» для выбора состава технологической среды.

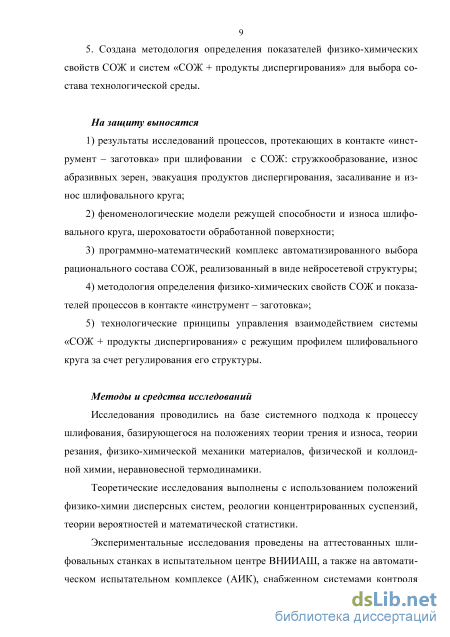

На защиту выносятся:
-
результаты исследований процессов, протекающих в контакте «инструмент – заготовка» при шлифовании с СОЖ: стружкообразование, износ абразивных зерен, эвакуация продуктов диспергирования, засаливание и износ шлифовального круга;
-
феноменологические модели режущей способности и износа шлифовального круга, шероховатости обработанной поверхности;
-
программно-математический комплекс автоматизированного выбора рационального состава СОЖ, реализованный в виде нейросетевой структуры;
-
методология определения физико-химических свойств СОЖ и показателей процессов в контакте «инструмент – заготовка»;
5) технологические принципы управления взаимодействием системы
«СОЖ + продукты диспергирования» с режущим профилем шлифовального
круга за счет регулирования его структуры.
Методы и средства исследований
Системные исследования процессов шлифования базировались на положениях теории трения и износа, теории резания, физико-химической механики материалов, физической и коллоидной химии, неравновесной термодинамики.
Теоретические исследования выполнены с использованием положений физико-химии дисперсных систем, реологии концентрированных суспензий, теории вероятностей и математической статистики.

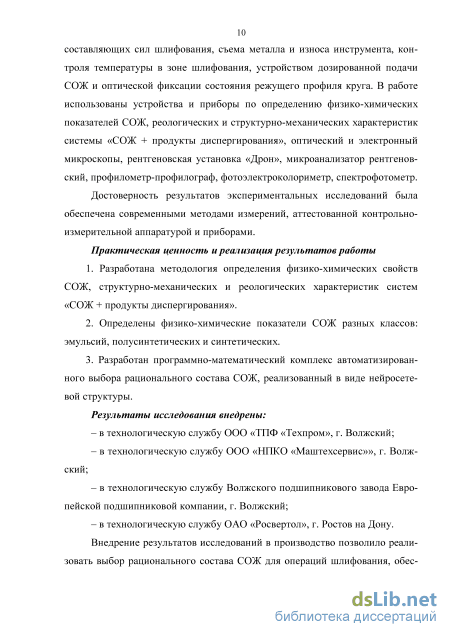

Экспериментальные исследования проведены на аттестованных шлифовальных станках в испытательном центре ВНИИАШ, а также на автоматизированном испытательном комплексе (АИК), снабженном системами контроля составляющих сил шлифования, съема металла и износа инструмента, контроля температуры в зоне шлифования, устройством дозированной подачи СОЖ и визуальной оптической фиксации состояния режущего профиля круга. В работе использованы устройства и приборы по определению физико-химических показателей СОЖ, реологических и структурно-механических характеристик системы «СОЖ + продукты диспергирования», оптический и электронный микроскопы, рентгеновская установка «Дрон», микроанализатор рентгеновский, профи-лометр-профилограф, фотоэлектроколориметр, спектрофотометр.
Достоверность результатов экспериментальных исследований была обеспечена современными методами измерений, аттестованной контрольно-измерительной аппаратурой и приборами.
Практическая ценность и реализация результатов работы
1. Реализована методология определения физико-химических свойств
СОЖ, структурно-механических и реологических характеристик систем
«СОЖ + продукты диспергирования» на машиностроительных комплексах
промышленных предприятий.
-
Для выбора рациональных составов СОЖ при шлифовании металлов определены их физико-химические показатели для эмульсий, полусинтетических и синтетических СОЖ.
-
Реализован программно-математический комплекс автоматизированного выбора рационального состава СОЖ, реализованный в виде нейросете-вой структуры.
Результаты исследования внедрены:
– в технологическую службу ООО ТПФ «Техпром», г. Волжский;
– в технологическую службу Волжского подшипникового завода Европейской подшипниковой компании, г. Волжский;
– в технологическую службу ООО НПКО «Маштехсервис», г. Волжский;
– в технологическую службу ОАО «Росвертол», г. Ростов на Дону. Внедрение результатов исследований в производство позволило оперативно реализовать выбор рационального состава СОЖ для операций шлифования, обеспечивающих заданные в технологической документации производительность и качество, сократить время и затраты на подготовку производства.
Апробация работы
Научные и практические результаты диссертационной работы докладывались на Международных научных и научно-практических конференциях:
Международная науч.-техн. конференция «Системные проблемы качества, моделирования и информационных технологий» (Сочи, 1999), IV Всероссийская науч.-практ. конф. «Современные технологии в машиностроении» (Пенза, 2001), Международная научно-техническая конференция «Процессы абразивной обработки, абразивные инструменты и материалы» (Шлифабра-зив-2001, Шлифабразив-2002, Шлифабразив-2003, Шлифабразив-2004, Шли-фабразив-2005, Шлифабразив-2006, Шлифабразив-2007, Шлифабразив-2009, Шлифабразив-2010, Шлифабразив-2011, Шлифабразив-2014, (Волжский Волгоградской обл.), Международная науч.-техн. конференция «Высокие технологии, фундаментальные и прикладные исследования» (Санкт-Петербург, 2005), Международная науч.-техн. конференция «Вибрационные технологии и отделочная обработка» (Ростов-на-Дону, Донской гос. тех. ун-т, 2013, 2014); 8-я МНТК «Наукоемкие технологии на современном этапе развития машиностроения» (Москва, 2016).
Публикации
По материалам диссертационной работы опубликовано 67 статей, в том числе 15 в журналах, рекомендованных ВАК РФ, 3 монографии, 6 охранных документов (патенты на изобретение РФ).
Структура и объем работы
Диссертационная работа состоит из введения, пяти глав, заключения, библиографического списка из 212 наименований и 3 приложений. Материалы диссертации изложены на 276 страницах, содержит 87 рисунков и 19 таблиц.
Влияние характеристик абразивного инструмента на показатели процесса шлифования металлов

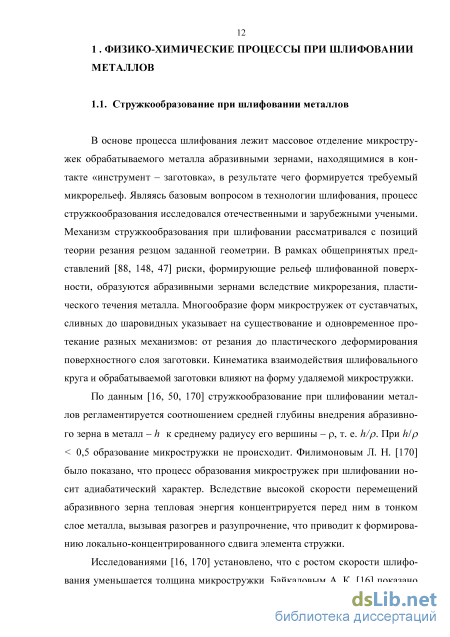

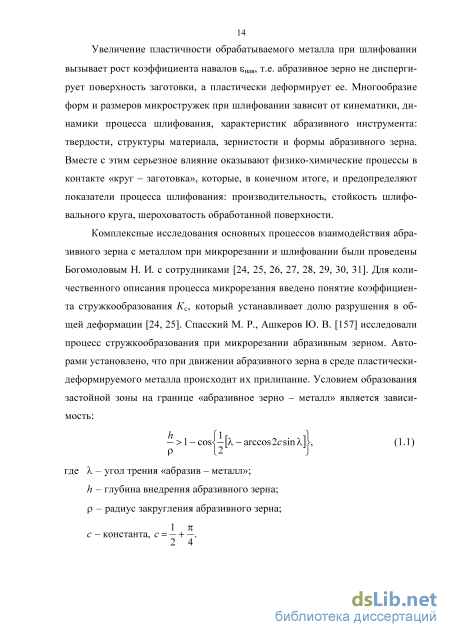

Увеличение пластичности обрабатываемого металла при шлифовании вызывает рост коэффициента навалов sнав, т.е. абразивное зерно не диспергирует поверхность заготовки, а пластически деформирует ее. Многообразие форм и размеров микростружек при шлифовании зависит от кинематики, динамики процесса шлифования, характеристик абразивного инструмента: твердости, структуры материала, зернистости и формы абразивного зерна. Вместе с этим серьезное влияние оказывают физико-химические процессы в контакте «круг - заготовка», которые, в конечном итоге, и предопределяют показатели процесса шлифования: производительность, стойкость шлифовального круга, шероховатость обработанной поверхности.
Комплексные исследования основных процессов взаимодействия абразивного зерна с металлом при микрорезании и шлифовании были проведены Богомоловым Н. И. с сотрудниками [24, 25, 26, 27, 28, 29, 30, 31]. Для количественного описания процесса микрорезания введено понятие коэффициента стружкообразования Кс, который устанавливает долю разрушения в общей деформации [24, 25]. Спасский М. Р., Ашкеров Ю. В. [157] исследовали процесс стружкообразования при микрорезании абразивным зерном. Авторами установлено, что при движении абразивного зерна в среде пластически-деформируемого металла происходит их прилипание. Условием образования застойной зоны на границе «абразивное зерно - металл» является зависимость:

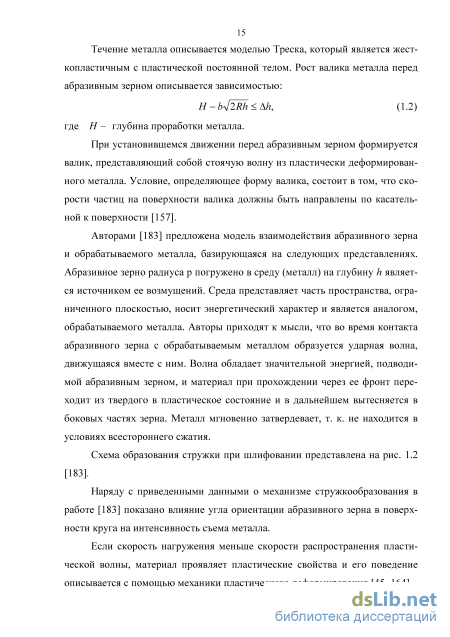

Течение металла описывается моделью Треска, который является жест-копластичным с пластической постоянной телом. Рост валика металла перед абразивным зерном описывается зависимостью: Н-Ьл12Шг АЬ, (1.2) где Н - глубина проработки металла. При установившемся движении перед абразивным зерном формируется валик, представляющий собой стоячую волну из пластически деформированного металла. Условие, определяющее форму валика, состоит в том, что скорости частиц на поверхности валика должны быть направлены по касательной к поверхности [157].
Авторами [183] предложена модель взаимодействия абразивного зерна и обрабатываемого металла, базирующаяся на следующих представлениях. Абразивное зерно радиуса р погружено в среду (металл) на глубину h является источником ее возмущений. Среда представляет часть пространства, ограниченного плоскостью, носит энергетический характер и является аналогом, обрабатываемого металла. Авторы приходят к мысли, что во время контакта абразивного зерна с обрабатываемым металлом образуется ударная волна, движущаяся вместе с ним. Волна обладает значительной энергией, подводимой абразивным зерном, и материал при прохождении через ее фронт переходит из твердого в пластическое состояние и в дальнейшем вытесняется в боковых частях зерна. Металл мгновенно затвердевает, т. к. не находится в условиях всестороннего сжатия.

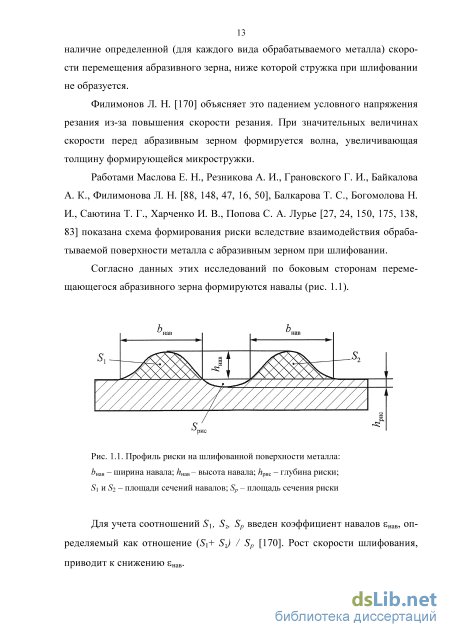

Схема образования стружки при шлифовании представлена на рис. 1.2 [183]. Наряду с приведенными данными о механизме стружкообразования в работе [183] показано влияние угла ориентации абразивного зерна в поверхности круга на интенсивность съема металла.
Если скорость нагружения меньше скорости распространения пластической волны, материал проявляет пластические свойства и его поведение описывается с помощью механики пластического деформирования [45, 164]. Процесс абразивной обработки характеризуется сочетанием высокой скорости взаимодействия пары «абразив - металл», и, как следствие, кратковременностью образования микростружки. Исследование и анализ кинематики взаимодействия абразивного зерна и обрабатываемого металла при шлифовании позволяет с известными допущениями рассматривать этот процесс как ударное взаимодействие.
Взаимодействие абразивного зерна и обрабатываемого металла при шлифовании металла: а - продольный профиль риски, оставляемой абразивным зерном; б - поперечный профиль риски, оставляемой абразивным зерном; Fр– площадь поперечной риски; hp - глубина внедрения абразивного зерна; А# - высота бокового навала риски; F1 и F2 - площади навалов; р - средний радиус закругления вершины зерна; V - скорость перемещения абразивного зерен; Ъ„ - ширина в фронтальной проекции При ударном деформировании твердых тел уравнение для энергии имеет вид [94]:
Как следует из рис. 1.3, при ударно-волновом процессе разогрев деформируемого образца происходит более интенсивно, чем при обычной деформации. Основная масса исследований процесса шлифования базируется на представлениях теории резания. Абразивное зерно представляется в виде резца с определенными геометрическими характеристиками.
Геометрическая форма зерен, глубина их внедрения в обрабатываемый материал носит вероятностный характер [105, 40, 36]. При этом абразивное зерно отождествляется с зерном, имеющим передний угол более 90, т.е. с тупым углом. Попытка описания механизма резания с учетом трансформации свойств металла в зоне контакта «резец - заготовка» предпринята в работе [64]. Математическая модель [64] резания представлена в виде последовательного соединения упругопластической релаксирующей среды (среда Иш-линского) и среды с запаздыванием деформаций (среда Фойхта) (рис. 1.4).
Физические свойства обрабатываемого металла отображаются дискретной реологической моделью, состоящей из системы элементов: упругости - Н1, Н2, Н3, вязкости N1, N2 и пластичности St, v [31] c запаздываением деформаций под действием силы резания Р (рис. 1.4). Недостатком этой модели является то, что она не учитывает диффузионные процессы, как следствие высоких температур в контакте «резец - деталь». Вследствие этого работа вязкого механизма не рассматривается, и модель
Феноменологическая модель износостойкости шлифовального круга при работе со смазочно-охлаждающей жидкостью
Исследования бис – (1 хлор-3-арнлоксипропил-2) – сульфидов и бис -(1 хлор-3-арилоксипропил-2) – дисульфидов, синтезированных при взаимодействии алкиловых эфиров алкилфенолов с хлоридами серы показали их большую противозадирную эффективность, чем у соответствующих моносульфидов [207].
При обработке адгезионно-активных сплавов: титановых, молибденовых, хромовых, никелевых, кобальтовых используются масла, содержащие иод [87, 191, 193]. Увеличение смазочного действия СОЖ происходит при введении в неё растительных масел: хлопкового, пальмового, касторового, сурепного, подсолнечного, а также жиров: китового, кашалотового, рыбьего. Естественные жиры из-за дефицитности заменяются синтетическими заменителями: канифолью, талловым маслом, нафтеновыми кислотами, синтетическими жирными кислотами, восковыми продуктами, высокомолекулярными спиртами. В процессе обработки металлов данные присадки повышают смазывающее действие СОЖ за счет образования на обрабатываемых поверхностях адсорбционной и хемосорбционной пленки.
Эффективность СОЖ при шлифовании металлов зависит от способности уменьшать тепловыделение в обрабатываемую поверхность. Это достигается за счет введения в состав технологической жидкости присадок, которые предотвращают слипание частиц и фиксацию их на поверхности инструмента, а также влияющих на ее теплопроводность и объемную теплоемкость. Моющими и диспергирующими присадками являются алкилсульфаты, соли сульфокислот и карбоновых кислот, а также алкилфеноляты, присадки на основе производных сукцимида. Моющая способность присадок повышается при введении в их состав нафтенатов бария, кальция, магния, алюминия, цинка, кобальта. Широкое применение при производстве СОЖ для абразивной обработки металлов нашли моющие присадки алкилфеноляты щелочных и щелочноземельных металлов: БФК, ВНИИНП-370, ВНИИНП-371, ЛзНИИ-ЦИАТИМ-1, ЦИАТИМ-339.
Для шлифования металлов рекомендуется использовать масла с различными жировыми добавками: жирными кислотами, лярдом, спермацетовым жиром [108, 109, 111, 133, 198]. Повышение адгезии масла к металлу происходит при введении в него жирных спиртов, жирных кислот, например, димера линолевой кислоты и присадки диоктилового эфира Na-соли сульфо-янтарной кислоты, улучшающей моющие и антикоррозионные свойства жидкости [149]. Масляные СОЖ с жировыми добавками более эффективны при наличии в их составе химически-активных присадок, к которым относятся хлорированные углеводороды [112], осерненные и сульфохлорированные жиры и масла [113, 132], полисульфиды [114, 206]. СОЖ данного состава применяются при резьбошлифовании черных металлов, шлифовании нержавеющих сталей, никеля, алюминия, магния и их сплавов при условии, что определяющее свойство жидкости: высокая смазывающая способность. Важным свойством СОЖ является способность предотвращать коррозию обрабатываемой детали, что становится возможным при применении в качестве присадки осерненного стирола [115], бариевой соли сульфокислот в количестве 0,3 % [130]. Повышение стойкости режущего инструмента на 300% достигается при введении в масляную СОЖ 2,5% хлорированного стеарина и 1% це-натола или 5% хлорированного парафина и 1% ценатола [116]. В патентной литературе приведены составы СОЖ на основе хлорированного поливинила и пентохлордифенила [117] и нафтената свинца [118]. Отмечается [119, 120, 121], что композиция серных и хлорсодержащих присадок в СОЖ действует на показатели процесса обработки эффективнее за счет синергического эффекта.
Добиться повышения эффективности СОЖ при шлифовании металлов пытались путем введения в их состав высокодисперсных веществ, играющих роль антифрикционных и противоизносных агентов, например, графита, сульфида молибдена. Преимущества данных СОЖ очевидны, т. к. они химически инертны, нетоксичны, термостабильны, экологически чисты.
Серьезный недостаток, сдерживающий применение высокодисперсных частиц – склонность к осаждению и коагуляции. Имеются попытки разработки эмульгаторов, вводимых в масляную фазу, препятствующих коагуляции, твердых частиц [9, 61, 151].
Методика исследования реологических структурно механических свойств систем, состоящих из СОЖ и продуктов диспергирования металлов
Устойчивый съем припуска при шлифовании обеспечивается при условии поддержания в оптимальном состоянии рабочей поверхности инструмента в контакте «инструмент - заготовка». Характеристики рабочей поверхности шлифовального круга: структура, зернистость и геометрия абразивных зерен, физико-механические параметры абразива, мостиков связки.
Согласно разработанным В. И. Островским представлениям [104, 105] о механизме процесса шлифования рельеф шлифовального круга изменяется вследствие затупления зерен и износа самого инструмента. В соответствии с [104, 105] формирование рельефа круга является результатом двух параллельно протекающих процессов: затупления и самозатачивания. Процесс затупления в рамках этих представлений можно представить как изменение микрогеометрии вершин абразивных зерен, как за счет образования на них площадок износа, так и наростообразования за счет сложных физико 57 химических реакций в фрикционном контакте «абразив - металл». Самозатачивание - конкурирующий процесс обновления режущего профиля круга за счет скалывания абразивных зерен и их вырывания из связки. Наличие продуктов диспергирования в зоне шлифования серьезно влияет на характер протекающих процессов. Для описания рельефа шлифовального круга воспользуемся данными В. И. Островского [104, 105] запишем формулы для расчета расстояния между абразивными зернами и относительной опорной длины линии профиля инструмента: 8(т) = 80 exp(А,т + сх2), (2.24) гр(т) = г0 exp(ост2), (2.25) где S0 - расстояние между абразивными зернами после правки круга; Х, с - коэффициенты самозатачивания и затупления соответственно; х - время шлифования; г0 - оптимальная длина опорной линии профиля инструментов после правки; а - коэффициент (а 10-3).
Увеличение г0 за цикл шлифования происходит за счет двух одновременно протекающих процессов затупления работающих зерен вследствие образования на них площадок износа, наростообразования, заполнения шламом межзеренного пространства и появление новых зерен - самозатачивания.
Ранее нами было показано, что баланс мощностей при стационарном процессе абразивного диспергирования можно описать зависимостью [185]: РУР = \Vp PNdd0, (2.26) а где Ру - тангенциальная составляющая силы шлифования; VP - режущая способность шлифовального круга; У VP - стойкость шлифовального круга; N Рм - нормальная составляющая силы шлифования; d0 - область контакта круга и заготовки. Скорость износа абразивного инструмента может быть найдена из (2.26): Р (с1 + с2) VP =-ъ— , (2.27) N г cos (n,Y) ds a 1,2 где С1 и с2 - коэффициенты съема металла и износа круга; (п, Y) - угол между направлением движения заготовки и абразивного инструмента; V 1, 2 – относительная скорость перемещения круга и заготовки. Из (2.27) следует, что износ шлифовального круга VP будет иметь ми N нимум при максимуме интеграла, определяющего форму огибающей кривой режущего профиля ab и минимальном значении тангенциальной составляющей силы шлифования Ру. Отсюда следует, что создание условий, поддерживающих неизменным режущий профиль круга и минимизирующих значение тангенциальной составляющей силы шлифования, обеспечивает высокую износостойкость инструмента при шлифовании. Ефимовым В. В. [5] получена зависимость для расчета тангенциальной составляющей силы шлифования: Pz=xs-nK-cK-Kz-J2p30 cQ2 Ф2(v/), (2.28) где xs - напряжение сдвига металла; пк - число зерен на режущей поверхности круга, ограниченной размерами контактной зоны 1к-Н (/к и Н длина контакта и высота круга); ск - постоянная, зависящая от характеристик круга; Kz - коэффициент, зависящий от ф5; Рз.о. - начальный радиус вершины абразивного круга; ат - максимальная глубина внедрения зерен в материал заготовки; Фz(і/) - функция. В процессе шлифования начальный радиус абразивного зерна рз.о. за счет износа увеличится на величину износа /(2.11), то есть Рзо =Рзо +ct tK. (2.29) С учетом (2.28) и (2.26) зависимость (2.27) будет иметь вид:
Износ шлифовального круга уменьшается (2.26) при увеличении значения интеграла в знаменателе зависимости. При размерной обработке сложно-профильных поверхностей (одновременное шлифование борта и роликовой дорожки подшипника, резьб и т.д.) необходимо в течение цикла шлифования сохранить геометрию профиля круга, предотвратить засаливание.
Как уже было отмечено ранее, снижение адгезионного налипания стружки на вершины абразивных зерен может быть достигнуто при применении СОЖ с низким показателем работы выхода валентного электрона. Для снижения интенсивности засаливания межзеренного пространства СОЖ должна обеспечивать минимальное предельное напряжение сдвига системы «СОЖ + продукты диспергирования» и максимальную пластическую вязкость.
Для реализации вышеуказанных условий абразивной обработки СОЖ должна обеспечивать заданную правкой геометрию профиля шлифовального круга. Действующие в рабочей поверхности круга напряжения не должны превышать предельное напряжение для заданной характеристики шлифовального круга.
Исследование влияния состава и свойств СОЖ на режущую способность шлифовального круга на экспресс-установке
Как следует из рис. 4.1, максимальную эмиссию электронов, а, следовательно, и минимальный ионизационный потенциал имеет дистиллированная вода. По-видимому, это связано с наличием слабой водородной связи между молекулами воды содержания в составе атома кислорода, имеющего на внешней электронной орбите значительное число валентных электронов. Вводимые в Н2О присадки содержат в своем составе крупные молекулы, ионы, которые усиливают водородные связи [33], что усиливает «результирующее» поле, увеличивая ионизационный потенциал.
В условиях диспергирования металла абразивными зернами, перемещающимися со значительной скоростью, выделяется большое количество электронов, воздействующих на СОЖ. Происходит ионизация не только атомов кислорода, но и других атомов (молекул), входящих в состав присадок в водных СОЖ. Результатом этих процессов будет рост количества атомов (молекул) СОЖ, что приведет к увеличению их количества при взаимодействии с ювенильными поверхностями обрабатываемого металла. Различие в действии разных составов СОЖ следует искать в физико-химических свойствах продуктов взаимодействия с поверхностью обрабатываемого металла, что оказывает влияние на коэффициент трения абразивного зерна по металлу.
Анализ данных табл. 2.1 показывает, что поверхностное натяжение, работа адгезии и когезии водных СОЖ выше. Коэффициент растекания СОЖ для разных металлов и сплавов колеблется в широких пределах, прослеживается закономерность повышения коэффициента растекания при переходе от растворов электролитов к углеводородным СОЖ. Являясь мерой молекулярного взаимодействия на границе раздела двух фаз коэффициент растекания увеличивается в случае близости молекулярной природы жидкости и твердого тела. Взаимодействие гидрофобной поверхности обрабатываемых металлов с исследуемыми составами СОЖ связано с адсорбцией на границе раздела молекул ПАВ, образующих монослой.
Устойчивость жидких пленок на обрабатываемых поверхностях определяется природой соприкасающихся фаз. По Б. В. Дерягину и Н. В. Чураеву толщина смачивающих пленок жидкости тем больше, чем сильнее отличаются статические диэлектрические проницаемости соприкасающихся фаз. В связи с этим пленки углеводородных СОЖ обладают максимальной устойчивостью на поверхности обрабатываемого металла. Входящие в СОЖ ПАВ адсорбируются на поверхности металла, «упрочняя» смачивающую пленку. Следует ожидать, что использование СОЖ ИХП 45Э, Аквол 6, ВФ 5 позволит уменьшить фрикционные силы в контакте «зерно – металл». Масляная фаза водных эмульсий уменьшает диэлектрическую проницаемость СОЖ, способствует повышению смачивания и упрочнения тонкой пленки на обрабатываемом металле.
На величину коэффициента растекания СОЖ влияет состав подложки – обрабатываемого металла. Так, наличие в поверхности образца из СЧ21 включений гидрофобного углерода приводит к избирательности смачивания. Многокомпонентность обрабатываемого материала способствует уменьшению коэффициента растекания. При обработке сложнолегированных сталей и сплавов целесообразно введение компонентов приближающих значения диэлектрических проницаемостей соприкасающихся фаз.
Анализируя влияние состава СОЖ на ее смачивающую способность, что, в конечном счете, предопределяет структуру и механические свойства образующейся в контакте «зерно – металл» пленки, можно отметить следующее. Поверхностные свойства жидкостей предопределяют их поступление в зону контакта «инструмент-деталь». Формирование адсорбционных пленок на поверхности металла связано с молекулярным взаимодействием, протекающим на границе раздела двух фаз.
Адсорбционная активность СОЖ Укринол 14 реализуется за счет введения в ее состав присадки ХХ – дибутилового эфира трихлорметилфосфо-новой кислоты (CCl3 POOC4H9)2 ), наличие в присадке хлора и фосфора обеспечивает во фрикционном контакте формирование пленок, снижающих трение и адгезионное взаимодействие. Реологические характеристики систем, состоящих из испытанных СОЖ, продуктов диспергирования металла и износа инструмента представлены на рис 4.2 в координатах є - т. Как следует из анализа графиков, все системы независимо от состава дисперсионной среды имеют предел текучести, величина которого зависит от состава СОЖ. Минимальные значения имеют системы, где дисперсной средой являются СОЖ, в составе которых компоненты, обеспечивающие стабилизацию дисперсной фазы, в частности, тетранатриевая соль N - сульфосукциноиласпаргиновой кислоты (СОЖ ВФ5), магниевые соли тиофосфиновой кислоты (ИХП45Э).
