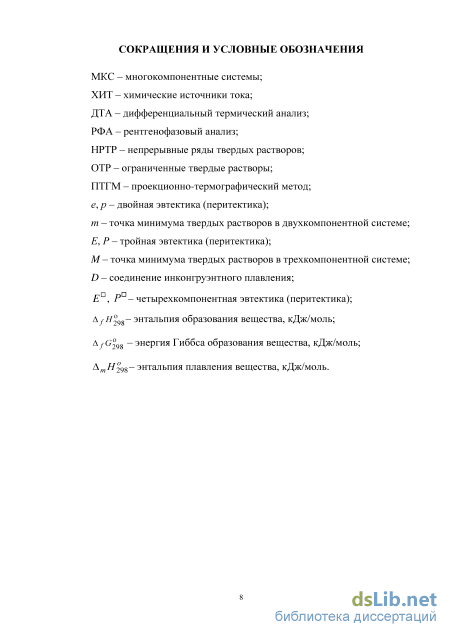

Введение к работе

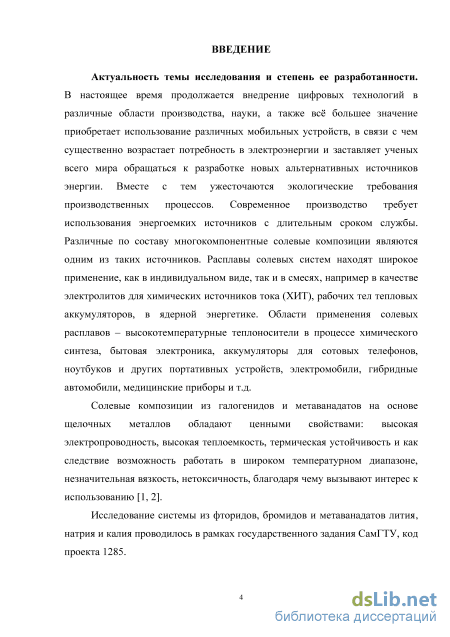

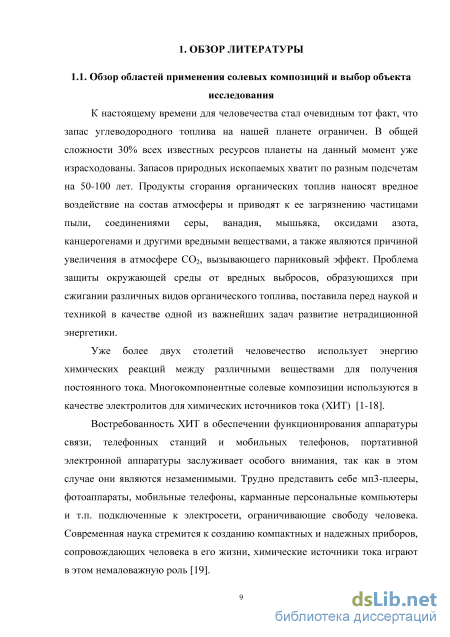

Актуальность работы. Современное производство требует использования
энергоемких источников с длительным сроком службы. Различные по составу
солевые композиции являются одним из таких источников. Расплавленные соли
находят широкое применение как в индивидуальном виде, так и в смесях в
качестве электролитов для химических источников тока (ХИТ), рабочих тел
тепловых аккумуляторов, в ядерной энергетике. В связи с развитием новых
технологий одной из актуальных задач современной химии является изучение
многокомпонентных систем, представляющих основу большого числа природных

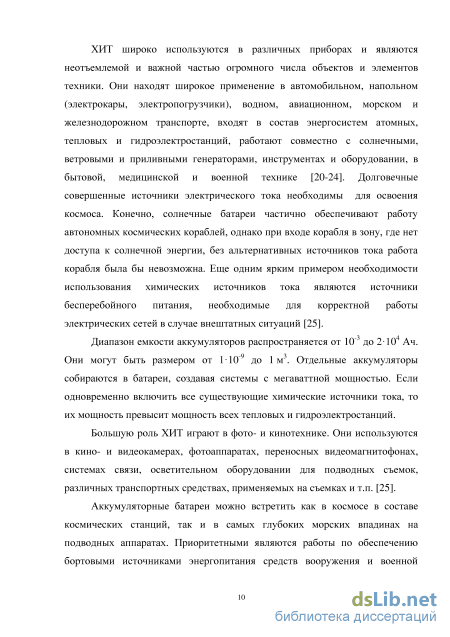

и технологических объектов. Области применения солевых расплавов –
высокотемпературные теплоносители в процессе химического синтеза, бытовая
электроника, аккумуляторы для портативных устройств, гибридные
электромобили, медицинские приборы и т.д.

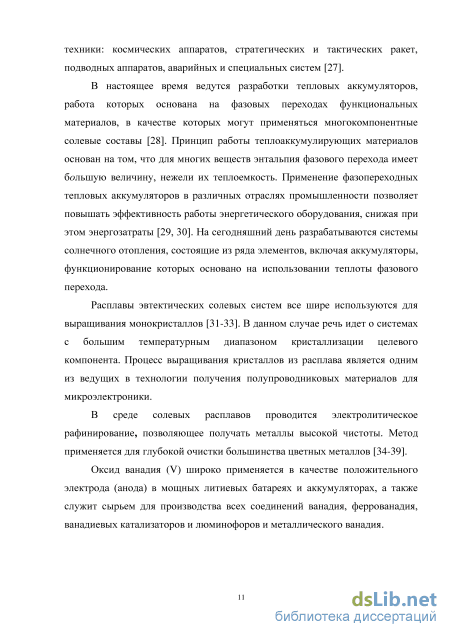

Смеси галогенидов и метаванадатов на основе щелочных металлов обладают такими ценными свойствами как высокая электрическая проводимость, высокая теплоемкость, возможность работать в широком температурном диапазоне, термическая устойчивость, незначительная вязкость, нетоксичность, благодаря чему вызывают интерес к использованию.

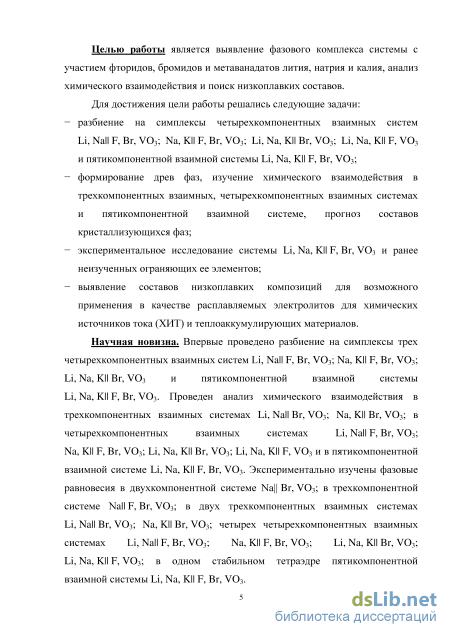

Цель работы – выявление фазового комплекса системы с участием фторидов, бромидов и метаванадатов лития, натрия и калия, анализ химического взаимодействия и поиск низкоплавких составов.
Для достижения цели исследований в работе решались следующие задачи:
разбиение на симплексы четырехкомпонентных взаимных систем Li, Na|| F, Br, VO3; Na, K|| F, Br, VO3; Li, Na, K|| Br, VO3; Li, Na, K|| F, VO3 и пятикомпонентной взаимной системы Li, Na, K|| F, Br, VO3;
формирование древ фаз, изучение химического взаимодействия в трехкомпонентных взаимных, четырехкомпонентных взаимных системах и пятикомпонентной взаимной системе, прогноз составов кристаллизующихся фаз;
экспериментальное исследование системы Li, Na, K|| F, Br, VO3 и ранее неизученных ограняющих её элементов;
выявление составов низкоплавких композиций для возможного применения в качестве расплавляемых электролитов для химических источников тока (ХИТ) и теплоаккумулирующих материалов.

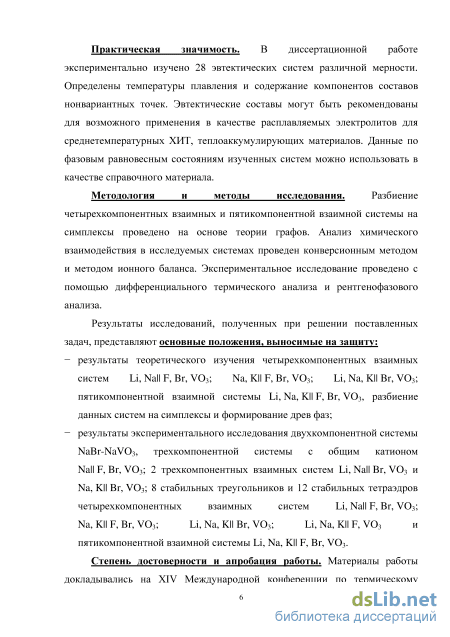

Практическая значимость работы:
В диссертационной работе экспериментально изучено 28 эвтектических систем различной мерности. Определены температуры плавления и содержание компонентов составов нонвариантных точек. Эвтектические составы могут быть рекомендованы для возможного применения в качестве расплавляемых
электролитов для среднетемпературных ХИТ, теплоаккумулирующих материалов. Данные по фазовым равновесным состояниям изученных систем можно использовать в качестве справочного материала.
Основные положения, выносимые на защиту:
результаты теоретического изучения четырехкомпонентных взаимных систем Li, Na|| F, Br, VO3; Na, K|| F, Br, VO3; Li, Na, K|| Br, VO3; пятикомпонентной взаимной системы Li, Na, K|| F, Br, VO3, разбиение данных систем на симплексы и формирование древ фаз;
результаты экспериментального исследования двухкомпонентной системы NaBr-NaVO3, трехкомпонентной системы с общим катионом Na|| F, Br, VO3; 2 трехкомпонентных взаимных систем Li, Na|| Br, VO3 и Na, K|| Br, VO3; 8 стабильных треугольников и 12 стабильных тетраэдров четырехкомпонентных взаимных систем Li, Na|| F, Br, VO3; Na, K|| F, Br, VO3; Li, Na, K|| Br, VO3; Li, Na, K|| F, VO3 и пятикомпонентной взаимной системы Li, Na, K|| F, Br, VO3.
Апробация работы. Материалы работы докладывались на XIV
Международной конференции по термическому анализу и калориметрии в России
(Санкт-Петербург, 2013 г.); XXV Российской молодежной научной конференции
«Проблемы теоретической и экспериментальной химии» (Екатеринбург, 2015 г.);
VIII Всероссийской конференции с международным участием молодых ученых по
химии «Менделеев 2014» (Санкт-Петербург, 2014 г.); XIV Российской
конференции (с международным участием) по теплофизическим свойствам
веществ ФГБОУ ВПО "Казанский национальный исследовательский
технологический университет" (Казань, 2014 г.); V международной научно-
технической конференции «АИСТ-2015» (Минск, Беларусь, 2015 г.);
Международном научном форуме «Бутлеровское наследие-2015» (Казань, 2015 г.).
Публикации. Основное содержание диссертации изложено в 7 статьях из перечня ВАК и 6 тезисах докладов.
Личный вклад автора. Результаты теоретических и экспериментальных
исследований, приведенные в диссертационной работе, получены автором
самостоятельно. Автором проведено планирование и организация
экспериментальных исследований, обобщение результатов, формулирование выводов, написание статей и докладов.
Объем и структура работы. Диссертационная работа включает введение и четыре главы: аналитический обзор, теоретическую часть, экспериментальную часть, обсуждение результатов, заключение, список литературы из 138 наименований. Диссертация изложена на 184 страницах машинописного текста, включая 13 таблиц и 118 рисунков.

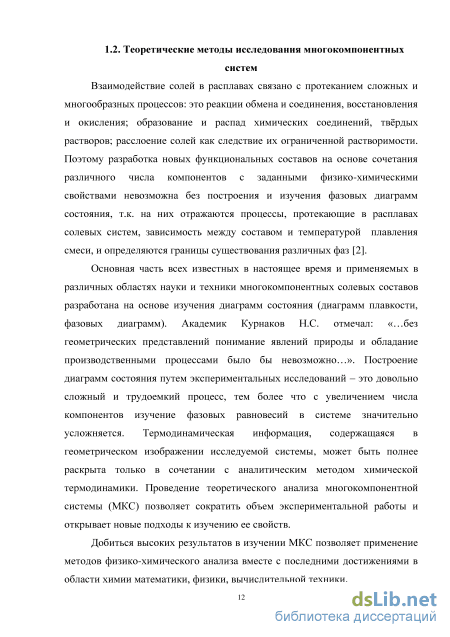

Теоретические методы исследования многокомпонентных систем
Взаимодействие солей в расплавах связано с протеканием сложных и многообразных процессов: это реакции обмена и соединения, восстановления и окисления; образование и распад химических соединений, твёрдых растворов; расслоение солей как следствие их ограниченной растворимости. Поэтому разработка новых функциональных составов на основе сочетания различного числа компонентов с заданными физико-химическими свойствами невозможна без построения и изучения фазовых диаграмм состояния, т.к. на них отражаются процессы, протекающие в расплавах солевых систем, зависимость между составом и температурой плавления смеси, и определяются границы существования различных фаз [2].
Основная часть всех известных в настоящее время и применяемых в различных областях науки и техники многокомпонентных солевых составов разработана на основе изучения диаграмм состояния (диаграмм плавкости, фазовых диаграмм). Академик Курнаков Н.С. отмечал: «…без геометрических представлений понимание явлений природы и обладание производственными процессами было бы невозможно…». Построение диаграмм состояния путем экспериментальных исследований – это довольно сложный и трудоемкий процесс, тем более что с увеличением числа компонентов изучение фазовых равновесий в системе значительно усложняется. Термодинамическая информация, содержащаяся в геометрическом изображении исследуемой системы, может быть полнее раскрыта только в сочетании с аналитическим методом химической термодинамики. Проведение теоретического анализа многокомпонентной системы (МКС) позволяет сократить объем экспериментальной работы и открывает новые подходы к изучению ее свойств.
Добиться высоких результатов в изучении МКС позволяет применение методов физико-химического анализа вместе с последними достижениями в области химии математики, физики, вычислительной техники. Технологические объекты современной химической промышленности представляют собой МКС, по этой причине становится актуальным развитие физико-химических методов исследования [40]. В основе их большей части лежат различного рода методы теоретического изучения геометрических моделей исследуемых систем. Использование геометрических моделей систем на первом этапе их изучения позволяет свести к минимуму количество эксперимента.

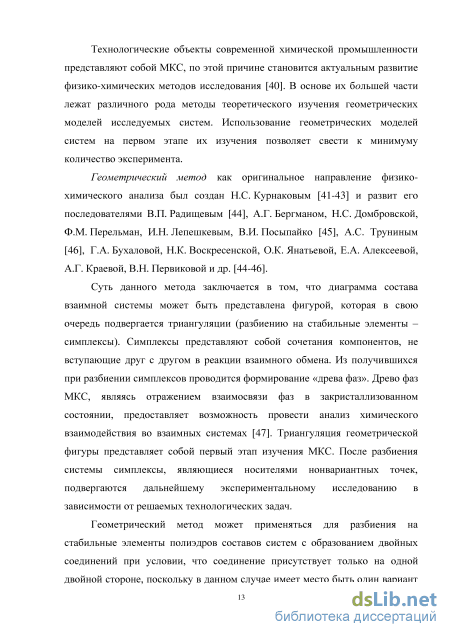

Геометрический метод как оригинальное направление физико-химического анализа был создан Н.С. Курнаковым [41-43] и развит его последователями В.П. Радищевым [44], А.Г. Бергманом, Н.С. Домбровской, Ф.М. Перельман, И.Н. Лепешкевым, В.И. Посыпайко [45], А.С. Труниным [46], Г.А. Бухаловой, Н.К. Воскресенской, О.К. Янатьевой, Е.А. Алексеевой, А.Г. Краевой, В.Н. Первиковой и др. [44-46].
Суть данного метода заключается в том, что диаграмма состава взаимной системы может быть представлена фигурой, которая в свою очередь подвергается триангуляции (разбиению на стабильные элементы – симплексы). Симплексы представляют собой сочетания компонентов, не вступающие друг с другом в реакции взаимного обмена. Из получившихся при разбиении симплексов проводится формирование «древа фаз». Древо фаз МКС, являясь отражением взаимосвязи фаз в закристаллизованном состоянии, предоставляет возможность провести анализ химического взаимодействия во взаимных системах [47]. Триангуляция геометрической фигуры представляет собой первый этап изучения МКС. После разбиения системы симплексы, являющиеся носителями нонвариантных точек, подвергаются дальнейшему экспериментальному исследованию в зависимости от решаемых технологических задач. Геометрический метод может применяться для разбиения на стабильные элементы полиэдров составов систем с образованием двойных соединений при условии, что соединение присутствует только на одной двойной стороне, поскольку в данном случае имеет место быть один вариант разбиения; или если проведена триангуляция ограняющих элементов четырехкомпонентных взаимных систем и при разбиении отсутствуют внутренние секущие.

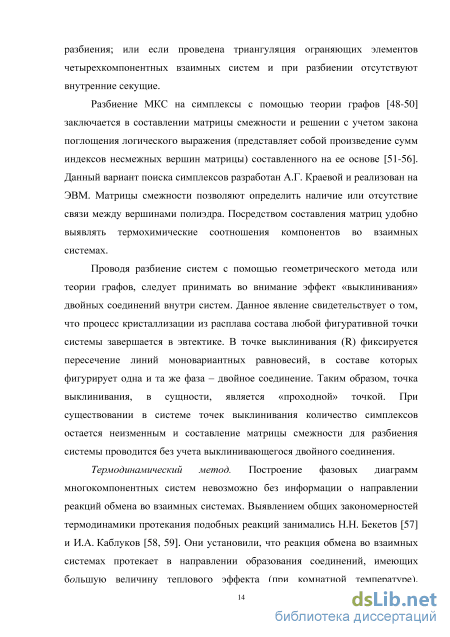

Разбиение МКС на симплексы с помощью теории графов [48-50] заключается в составлении матрицы смежности и решении с учетом закона поглощения логического выражения (представляет собой произведение сумм индексов несмежных вершин матрицы) составленного на ее основе [51-56]. Данный вариант поиска симплексов разработан А.Г. Краевой и реализован на ЭВМ. Матрицы смежности позволяют определить наличие или отсутствие связи между вершинами полиэдра. Посредством составления матриц удобно выявлять термохимические соотношения компонентов во взаимных системах.
Проводя разбиение систем с помощью геометрического метода или теории графов, следует принимать во внимание эффект «выклинивания» двойных соединений внутри систем. Данное явление свидетельствует о том, что процесс кристаллизации из расплава состава любой фигуративной точки системы завершается в эвтектике. В точке выклинивания (R) фиксируется пересечение линий моновариантных равновесий, в составе которых фигурирует одна и та же фаза – двойное соединение. Таким образом, точка выклинивания, в сущности, является «проходной» точкой. При существовании в системе точек выклинивания количество симплексов остается неизменным и составление матрицы смежности для разбиения системы проводится без учета выклинивающегося двойного соединения.
Термодинамический метод. Построение фазовых диаграмм многокомпонентных систем невозможно без информации о направлении реакций обмена во взаимных системах. Выявлением общих закономерностей термодинамики протекания подобных реакций занимались Н.Н. Бекетов [57] и И.А. Каблуков [58, 59]. Они установили, что реакция обмена во взаимных системах протекает в направлении образования соединений, имеющих большую величину теплового эффекта (при комнатной температуре). Подтверждение правила Бекетова-Каблукова аргументировала в своих трудах Н.К. Воскресенская, ей же были сформулированы условия его применения [60]. Зная величину теплового эффекта реакции обмена в трехкомпонентной взаимной системе, можно спрогнозировать направление протекания данной реакции, определить стабильную диагональ системы, что необходимо для разбиения диаграмм составов более сложных многокомпонентных взаимных систем, а также определить тип трехкомпонентной взаимной системы в соответствии с классификацией А.Г. Бергмана и Н.С. Домбровской [61].
Обзор свойств индивидуальных веществ и изученных систем, входящих в систему Li, Na, K F, Br, VO3
Возьмем исходный состав из шести солей (NaF+5NaBr+4NaV03+2KF+6KBr+3KV03) и проведем анализ, какому из стабильных элементов может принадлежать данный состав. Тетраэдр(1). Для него можно записать следующую реакцию: МаР+5МаВг+4МаУ03+2КР+6КВг+ЗКУ03 а1МаР+а2КР+а3КВг+а4К5р2У05. Для уравнивания ионного баланса, необходимо поставить коэффициент #1=10 при ионе Na+. При выполнении этого условия в правой части уравнения образуется избыток ионов F . Исходя из этого, можно сделать вывод о том, что данная реакция для тетраэдра (1) не реализуется. Проверим: Na+ = 1+5+4=10 = ц Г = 2+6+3 =11= а2+а3+а4 F = 1+2=3 = а}+а2+а4 Вг =5+6=11= а3 V03 = 4+3=7= а4 Решив систему уравнений, получаем коэффициенты правой части уравнения: #7=+10, #==+11, а4=+7, а2=-7, а2 0. При а3=-7 не выполняется равенство для F . Следовательно, реакция для тетраэдра (1) не реализуется.
Тетраэдр (3). NaF+5NaBr+4NaV03+2KF+6KBr+3KV03 #jNaF + #2NaBr + #3KBr + #4KVOj Записываем и решаем систему уравнений: Na+ = 1+5+4=10 = aj+a2 Г = 2+6+3 =П=а3+а4 F- = 1+2=3 = aj Br =5+6=1 \=а2+а3 V03 = 4+3=7= а4 Искомые коэффициенты: а7=+3, а2=+1, а3=+4, а4=+1. Все из них имеют положительное значение, следовательно, исходный состав будет кристаллизоваться в стабильном тетраэдре (3). Брутто-реакция с учетом найденных коэффициентов имеет вид: NaF+5NaBr+4NaV03+2KF+6KBr+3KV03 3NaF + 7NaBr + 4KBr + 7KV03 (rH298 = -38.8 кДж; rG298 = -197.0 кДж). Брутто-реакция состоит из следующих элементарных химических реакций: 2KF + 2NaV03 т± 2KV03 + 4КВг 2КВг + 2NaV03 т± 2NaBr + 2KV03 6KBr 4КВг (растворение КВг за счет реакции) NaF 3NaF (накопление NaF в продуктах за счет реакции) 5NaBr 7NaBr (накопление NaBr в продуктах за счет реакции) 3KV03 7KV03 (накопление KV03 в продуктах за счет реакции). Прогноз кристаллизующихся фаз по уравнению: NaF, ь 2, KV03 (в случае распада непрерывного ряда твердых растворов NaxK(i_X)Br) или NaF, KV03 и NaxK(1.x)Br.
Разбиение четырехкомпонентной взаимной системы Li,Na,K Br,V03 описано в работе [113]. На рис.2.9 представлено изображение призмы составов системы и ее развертка. В двухкомпонентной системе Na,K V03 образуется соединение инконгруэнтного типа плавления Dj (Na2K(V03)3) [4], которое выклинивается в тройной системе Li, Na, К VO3 и поэтому в разбиении не участвует. На основании данных по разбиению ограняющих элементов системы Li,Na,K Br,V03 (рис. 2.9) составляем матрицу смежности (табл. 2.4). Для решения матрицы запишем логическое выражение: (х + х5)(хl + х6)(хl + х7)(х2 + х6)(х3 + х5)(х3 + х6)(х4 + х6)(х5 + х7) (2.28) Учитывая закон поглощения, перемножаем суммы в произведении. В результате имеем: ххх3х6 + ххх5х6 + х5х6х7 (2.29)
Выписывая недостающие символы для этих произведений, получим набор стабильных тетраэдров: х2х4х5х7 - NaBr - L1VO3 - NaV03 - KV03; х2х3х4х7 - NaBr - КВт - LiV03 - KV03; хxх2х3хA - LiBr - NaBr - KBr - LiV03.
Каждая пара получившихся тетраэдров имеет в составе три общих компонента, соответствующих секущим треугольникам: LiV03-NaBr-KV03, LiV03-NaBr-KBr (на древе фаз показаны как общие грани тетраэдров).
Древо фаз исследуемой системы Li, Na, К 11 Br, V03 имеет линейное строение, представлено тремя стабильными тетраэдрами LiBr-LiV03-NaBr-КВг (1); LiV03-NaBr-KBr-KV03 (2), LiV03-NaBr-NaV03-KV03 (3); связанными между собой секущими треугольниками и LiV03-NaBr-KBr (I); LiV03-NaBr-KV03 (II) (рис. 2.10).
Прогноз кристаллизующихся фаз на основе древа фаз возможен по нескольким вариантам. В трех двойных системах LiBr-NaBr, NaBr-KBr, LiV03-NaV03 отмечено образование НРТР LixNa(i_x)Br - , NaxK(1.x)Br - и LixNa(i.x)V03 соответственно. НРТР LixNa(i_x)V03 обозначим через . В случае если в системе происходит распад НРТР с образованием ограниченных твердых растворов, то фазы будут выглядеть следующим образом: Рис. 2.9. Остов и развертка призмы составов системы Li, Na, K Br, VO3
Древо фаз четырехкомпонентной системы Li, Na, K Br, VO3 i + 2 (i - ОТР на основе LiBr, 2 - ОТР на основе NaBr) i + 2 (i - ОТР на основе NaBr, 2 - ОТР на основе KBr) i + 2 (i - ОТР на основе LiV03, 2 - ОТР на основе NaV03) Вариант 1. В случае распада НРТР , и : в тетраэдре LiBr-LiV03-NaBr-KBr при кристаллизации будут фазы ь 2/ь 2 и LiV03; в стабильном треугольнике LiV03-NaBr-KBr фазы LiV03, i и 2; в тетраэдре LiV03-NaBr-KBr-KV03 фазы LiV03, ь 2 и KV03; в тетраэдре LiV03-NaBr-NaV03-KV03 фазы ь 2, i и KV03; в остальных стабильных секущих треугольниках и стабильных тетраэдрах фазы должны соответствовать вершинам фигур.
Вариант 2. В случае отсутствия распада НРТР в системе NaBr-KBr (фаза ): в тетраэдре LiBr-LiV03-NaBr-KBr при кристаллизации будут фазы ь и LiV03; в треугольнике LiV03-NaBr-KBr фазы LiV03 и ; в тетраэдре LiV03-NaBr-KBr-KV03 - фазы LiV03, KV03 и ; в остальных стабильных и секущих элементах фазы соответствуют вершинам фигур.
Вариант 3. В случае отсутствия распада НРТР в системе LiBr-NaBr (фаза ): тетраэдре LiBr-LiV03-NaBr-KBr при кристаллизации будут фазы , 2 и LiV03; в остальных стабильных и секущих элементах фазы соответствуют вершинам фигур.
Вариант 4. В случае отсутствия распада НРТР в системах LiBr-NaBr (фаза ) и NaBr-KBr (фаза ): тетраэдре LiBr-LiV03-NaBr-KBr при кристаллизации будут фазы , и LiV03; в треугольнике LiV03-NaBr-KBr фазы LiV03 и ; в тетраэдре LiV03-NaBr-KBr-KV03 - фазы LiV03, KV03 и ; в остальных стабильных и секущих элементах фазы соответствуют вершинам фигур.
Вариант 5. В случае отсутствия распада НРТР в системе LiV03-NaV03 (фаза ): в тетраэдре LiV03-NaBr-NaV03-KV03 при кристаллизации будут фазы , NaBr и KV03.
Из рис. 2.9 видно, что данная четырехкомпонентная система состоит из трех трехкомпонентных взаимных систем и двух трехкомпонентных систем с общим анионом. Реакцию обмена во взаимной системе Li,Na Br,V03 отражает протекание реакции в точке конверсии К2; в системе Na,KBr,V03 - в точке конверсии К5; в системе Li,KBr,V03 - в точке конверсии К10. Запишем уравнения реакций обмена, протекающие в точках конверсии взаимных систем, и рассчитаем для каждого уравнения термодинамические величины ГН298 и rG298 (с помощью литературного источника [61]): К2: LiBr + NaV03 LiV03 + NaBr (2.7) (rH298 = -54.0 кДж; rG298 = -49.3 кДж); K5: NaV03 + KBr NaBr + KV03 (2.19) (rH298 = 9.2 кДж; rG298 = -32.6 кДж); K10: LiBr + KV03 +± LiV03 + KBr (2.30) (rH298 = -63.2 кДж; Ar G 298 = -16.7 кДж); Линия конверсии К2К5 получается путем пересечения метастабильного треугольника LiBr-NaV03-KBr со стабильным LiV03-NaBr-KV03. В результате суммирования реакций (2.7) и (2.19) для составов точек конверсии К2 и К5, получаем реакцию обмена, протекающую в составе, отвечающем центральной точке линии конверсии К2К5:
Фазовый комплекс и химическое взаимодействие в четырехкомпонентных взаимных системах
В работе проведены измерения удельной энтальпии плавления для некоторых эвтектических составов, выявленных в процессе исследования и рекомендованных в качестве расплавляемых электролитов или теплоаккумулирующих материалов. Для этого на установке ДТА выполнялась съемка трех кривых нагрева и охлаждения эталонного вещества и трех кривых нагрева и охлаждения исследуемого эвтектического состава. Эталонное вещество подбиралось таким образом, чтобы температура фазового перехода для него была близкой к температуре плавления исследуемого состава.
Ограничение площади пиков на термограммах выполнялось с учетом рекомендаций Международного комитета по стандартизации в термическом анализе [115]. Для расчета удельной энтальпии плавления состава использована формула (3.1): A HF=AfH . Т, кДж/кг, (3.1) т эт Т эт где Л/Яэт - известная удельная энтальпия фазового перехода эталонного вещества, кДж/кг (температуры фазового перехода эталонного вещества и исследуемого состава,; SE - площадь пика дифференциальной кривой, отвечающая плавлению эвтектического состава; Sэт. – площадь пика дифференциальной кривой, отвечающая фазовому переходу эталонного вещества; ТE – температура плавления исследуемого эвтектического состава, К; Тэт – температура фазового перехода эталонного вещества, К [116]. Величина удельной энтальпии плавления эвтектического состава получена усреднением результатов трех измерений. Точность результатов составила ±5%.
Химические реактивы, использованные в проведении эксперимента, имели квалификации: "хч" (Li2CO3, V2O5, LiBr), "чда" (LiF, NaF, NaVO3, KF) и "ч" (NaBr, KBr, KVO3). Содержание чистого вещества реактивов указано в таблице 3.2.
Ванадаты подразделяются на несколько типов. Из них наиболее распространены три типа: орто- 3Ме2ОV2O5 или Ме3VO4, пиро- (ди-) 2Ме2ОV2O5 или Ме4V2O7, мета- Ме2ОV2O5 или МеVO3 (где Ме – ион одновалентного металла). Метаванадат натрия существует в виде низкотемпературной () и высокотемпературной () модификации. Метаванадат -NaVO3, формирующийся в результате обезвоживания дигидрата NaVO32Н2О, кристаллизуется в орторомбической структуре. При 403…405 o C происходит необратимое монотропное превращение -NaVO3, образуется моноклинная модификация. Трудность обратного превращения -NaVO3 объясняется различием в координации атомов ванадия и метрик их кристаллических структур [117]. Метаванадат натрия NaVO3 может быть получен гидрохимическим методом (растворением V2O5 в водном растворе Na2CO3 или NaOH) [118-119]. Соль содержит две молекулы воды. Безводный NaVO3 получают керамическим отжигом V2O5 (или другого продукта, содержащего V2O5) с NaCl в присутствии воздуха. V2O5 интенсифицирует реакцию между NaCl и O2 [120]: 2NaCl + 1/2O2 = Na2O + Cl2. Известен также механохимический синтез NaVO3 [121]. Для получения метаванадата лития LiVO3 в работе использован метод твердофазного синтеза, осуществляемый по реакции: Li2CO3 + V2O5 2LiVO3 + CO2. Температура синтеза определена, исходя из данных [122] по системе Li2O–V2O5 и по кривой ДТА нагревания стехиометрической смеси гомогенизированных порошков Li2CO3 и V2O5.
Исходные реагенты Li2CO3 (хч) и V2O5 (хч) с добавлением ацетона были предварительно гомогенизированы в агатовой ступке в течение 30 мин. Затем смесь реагентов нагревали в платиновом тигле до температуры 580 o C и выдерживали при этой температуре в течение 6 часов. Контроль чистоты полученного метаванадата лития осуществляли методами ДТА и РФА [75].
Чистые кристаллы LiVO3 могут быть также получены кристаллизацией из эвтектического расплава LiVO3–Ba(VO3)2 [123, 124], или методами Чохральского и Бриджмена [125, 126]. Полиморфизм у метаванадата лития не зафиксирован. Метаванадат калия KVO3, так же как LiVO3 и NaVO3 получают гидрохимическим, термостимулированным твердофазным и расплавным методом. Метаванадат калия образует бесцветные кристаллы ромбической сингонии. Полиморфные превращения отсутствуют.
Исследована двухкомпонентная система NaBr-NaV03 [127]. В системе образуется эвтектика с температурой плавления 538 C. Состав компонентов эвтектической смеси (% мол.): 25% NaBr и 75% NaV03. Т-х диаграмма двухкомпонентной системы NaBr-NaV03 представлена на рис. 3.2.
Система Na F, Br, V03 исследована в работе [127]. Проекция фазового комплекса на треугольник составов системы NaF-NaBr-NaV03 представлена на рисунке 3.3. Элементами огранения исследуемой системы являются три двойные системы эвтектического типа. Для нахождения эвтектики в трехкомпонентной системе NaF-NaBr-NaV03 в соответствии с правилами ПТГМ [73] выбран политермический разрез АВ [А - 20% NaF, 80% NaV03; В -20% NaF, 80% NaBr], пересекающий два поля кристаллизации: фторида и бромида калия.
Экспериментальное исследование разреза АВ позволило определить постоянное соотношение NaBr и NaV03 в эвтектике, ее температуру плавления и направление (проекция Е20) на тройную эвтектику Е20 (рис. 3.4). Изучением политермического разреза NaF E20 E20 (рис. 3.5) определено содержание компонентов в тройной эвтектике (мол. %): 9.0% NaF; 22.2% NaBr; 68.8% NaV03 с температурой плавления 528 C. Также определен состав смеси, отвечающий точке 1 (пересечение АВ с моновариантной линией) на разрезе АВ. Это позволило разграничить поля кристаллизующихся фаз в системе (рис. 3.3). 40 60 NaBr, % мол. Рис. 3.2. Т-х диаграмма двухкомпонентной системы NaBr-NaV03
Определение энтальпий фазовых превращений
В стабильном треугольнике LiVO3–NaBr–КBr исследован разрез GF (G 80.0% LiVO3; 20.0% NaBr; F 80.0% LiVO3; 20.0% KBr). Исследованием разреза GF выявлена проекция квазитройной эвтектики E29 в плоскости разреза и соотношение NaBr : KBr, а также температура плавления квазитройной эвтектики – 481 С. (рис. 3.73). Исследованием нонвариантного разреза, соединяющего вершину компонента LiVO3 с проекцией Е 27 481 (рис. 3.74) определен состав квазитройной эвтектики (% мол.): 70.0%LiVO3, 22.5% NaBr, 7.5% KBr с температурой плавления 481 C.
Максимальное поле кристаллизации в стабильном треугольнике отвечает твердым растворам на основе бромидов натрия и калия, минимальное поле – низкоплавкому LiVO3. Квазитройная система LiVO3-NaBr-KVO3 изучена в работе [135] (рис. 3.75). Экспериментально исследован разрез АВ квазитройной системы LiVO3-NaBr-KVO3 (А: 15% LiVO3, 85% KVO3; В: 15% NaBr, 85% KVO3), из t-x диаграммы которого (рис. 3.76) определено соотношение содержания компонентов NaBr : LiVO3 и ее температура плавления – 384 С. Исследованием нонвариантного разреза, соединяющего вершину компонента KVO3 с проекцией E 29 (рис. 3.77), определен состав квазитройной эвтектики (% мол.): 9.6% NaBr, 38.4% LiVO3, 52% KVO3 (tпл = 384 С).
Стабильный тетраэдр LiBr-LiVO3–NaBr–KBr [136] образован следующими системами: эвтектическими секущими треугольниками NaF– NaBr–KVO3 и NaF–KBr–KVO3 [112], эвтектическими стабильными треугольниками NaBr–KBr–KVO3 [130] и NaF-NaBr-KBr [101] трехкомпонентных взаимных систем Na, K Br, VO3 и Na, K F, Br. На рис. 3.78 приведена развертка стабильного тетраэдра NaF–NaBr–KBr–KVO3, на которую нанесены данные по двухкомпонентным, квазибинарным и квазитройным системам.
В стабильных треугольниках NaBr-KBr-KV03 и NaF-NaBr-KBr непрерывные ряды бинарных твердых растворов на основе бромидов натрия и калия распадаются с образованием эвтектик. В стабильном треугольнике LiBr-LiV03-NaBr твердые растворы на основе бромидов лития и натрия распадаются с обраованием эвтектики. Во всех четырех системах огранения образуются эвтектики.
На основе информации о граневых элементах взято политермическое сечение а (80.0% LiV03 + 20.0%LiBr) 6(80.0%% LiV03 + 20.0% KBr) с (80.0% LiVO3+20.0% NaBr) в объеме кристаллизации метаванадата лития (рис. 3.79).
В сечении аЪс экспериментально изучен одномерный политермический разрез KR: К - 80.0% LiV03 + 10.0 % LiBr + 10.0% KBr; і?- 80.0% LiV03 + 10.0% KBr + 5.0 % LiBr + 5.0% NaBr, t-х диаграмма которого представлена на рис. 3.80. По виду t-x диаграммы разреза KR определили соотношение концентраций компонентов в четверной эвтектике и проекцию эвтектики
En на разрез KR. Изучением разреза Ь-Еп -Ей определена проекция Ей на сечение аЪс и соотношение компонентов бромидов лития, натрия и калия в Еi2. Состав Е]2 324 С определен исследованием нонвариантного разреза LiV03-EnU-Enu: 54.88% LiBr, 2.0% LiVO3, 7.35% NaBr, 35.77% KBr. Эскиз объемов кристаллизации тетраэдра LiBr-LiV03-NaBr-KBr показан на рис 3.81.
Развертка граневых элементов стабильного тетраэдра LiV03-NaBr-NaV03-KV03 [137] с данными по двухкомпонентным, квазибинарным, тройным и квазитройным системам показана на рис. 3.82. Для нахождения четверной эвтектической точки исследован разрез NaBr-E , где Emn -низкоплавкая тройная эвтектика.
Содержание компонентов Е13 369 С определено изучением разреза Emn-NaBr: 31.1 % LiVO3+2.0 % NaBr+5.7 % NaV03+61.2 % KV03 . Схема объемов тетраэдра LiVO3-NaBr-NaV03-KV03 приведена на рис 3.83.
Удельная энтальпия плавления эвтектики Е13 369 С определенная с использованием качестве эталонного вещества использовался К2Сr207 (t плавление при температуре 397С, тН= 125 кДж/кг), равна 234 кДж/кг.
Двойные и тройные граневые элементы показаны на рис. 3.84. Стабильный треугольник LiF-NaF-KV03 образован двухкомпонентной системой LiF-NaF [88] и стабильными диагоналями LiF-KV03 [96] и NaF-KV03 [102] трехкомпонентных взаимных систем Li, К F, У03 и Na, К F, V03 соответственно (рис. 3.85). Экспериментально исследован в стабильном треугольнике политермический разрез С [40.0%LiF + 20.0%NaF + 40.0%KVO3] N [ 20.0% NaF + 80.0% KV03] (рис. 3.86), выбранный в поле кристаллизации фторида натрия. Из t-x диаграммы разреза CN определено, соотношение компонентов LiF: KV03 в квазитройной эвтектической точке и ее температура плавления - 481 С.
Исследованием нонвариантного разреза, соединяющего вершину компонента NaF с проекцией трехкомпонентной эвтектики Язі (рис. 3.87), определен состав квазитройной эвтектики (% мол.): 9.5% LiF, 5.0% NaF, 85.5% KV03 с температурой плавления 481 С. В Стабильном треугольнике LiF-NaV03-KV03 двойная NaV03-KV03 [84] и квазидвойные системы LiF-NaV03 [96] и LiF-KV03 [96] являются эвтектическими (рис. 3.88).
